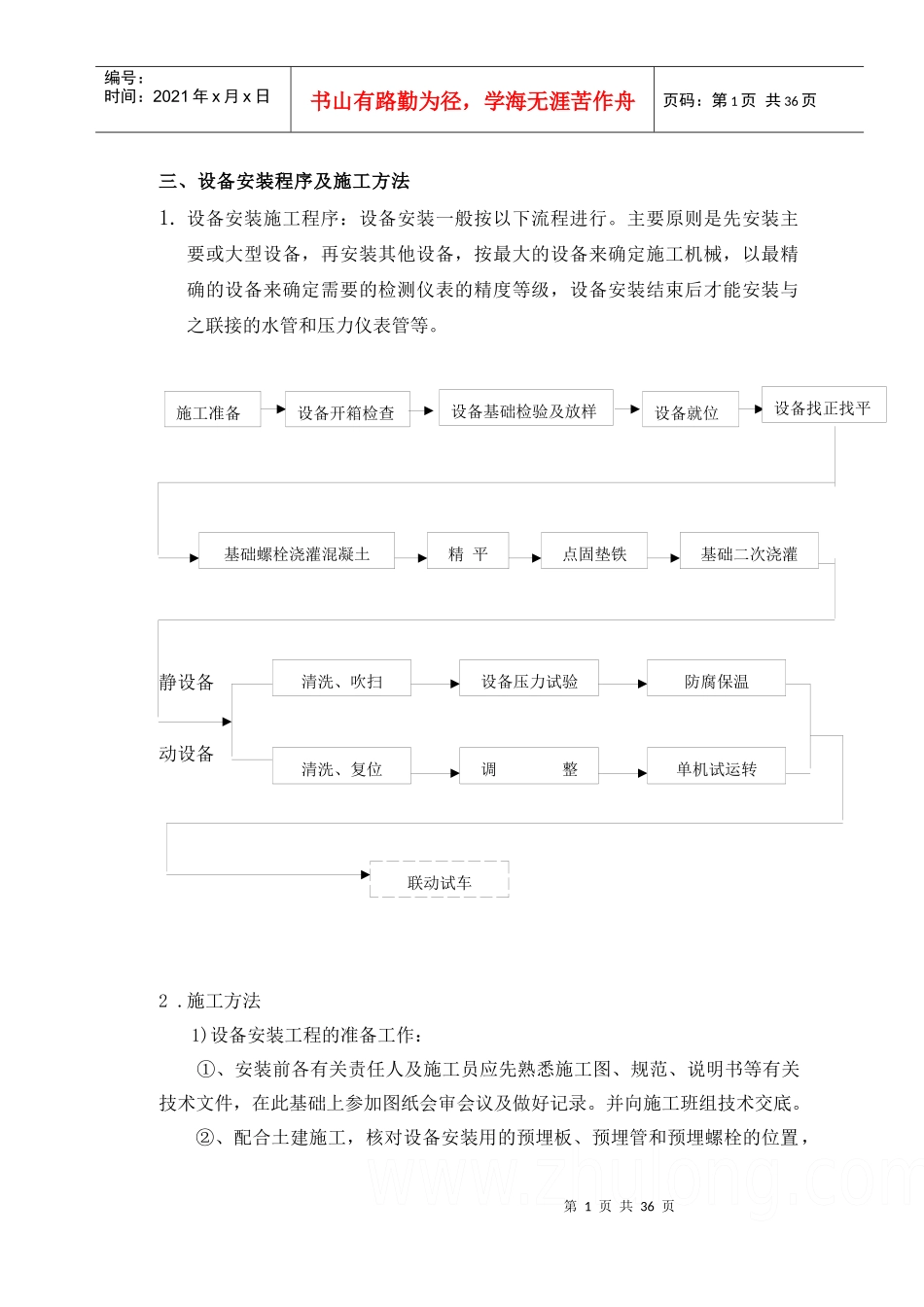

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页三、设备安装程序及施工方法1.设备安装施工程序：设备安装一般按以下流程进行。主要原则是先安装主要或大型设备，再安装其他设备，按最大的设备来确定施工机械，以最精确的设备来确定需要的检测仪表的精度等级，设备安装结束后才能安装与之联接的水管和压力仪表管等。静设备动设备2.施工方法1)设备安装工程的准备工作：①、安装前各有关责任人及施工员应先熟悉施工图、规范、说明书等有关技术文件，在此基础上参加图纸会审会议及做好记录。并向施工班组技术交底。②、配合土建施工，核对设备安装用的预埋板、预埋管和预埋螺栓的位置，清洗、吹扫基础螺栓浇灌混凝土精平点固垫铁基础二次浇灌清洗、复位设备压力试验调整防腐保温单机试运转联动试车施工准备设备开箱检查设备基础检验及放样设备就位设备找正找平第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页确保其位置准确。③、搞好现场临时设施，确保设备运输道路符合要求。④甲供设备列出清单提前一个月上报给监理审核，然后交业主采购，特别是设备基础设计指出由制造厂家出图的，更要提前1-2个月。2)设备开箱检查验收设备开箱时，甲方及监理人员均应到场，要对设备的外观进行检查，检查各突出部位、压力表、控制器、油管路等，有否破损、漏油、锈蚀、破裂、外包装有否破损，规格型号是否符合定货要求。检查并清点零部件，是否有破损和缺件，随机文件、合格证及产品说明书是否齐全，核实后做好记录，并请相关单位人员签字。开箱后备品备件交甲方保管，现场待安装零部件也要妥善保管，防止丢失．开箱清点的现场，一般选在安装地点进行。设备验收后，按原样密封好，以防损坏、生锈。对于露天放置的设备，应用雨布盖好。3)基础验收重点检查基础的标高、坐标中心线、水平度及外形，基础孔的几何尺寸，偏差是否符合规范规定，并做好相应记录。验收合格后，进行基础放线，放线后要经甲方或监理认可方可安装设备。注：预埋套管标示与设备进、出口中心标字不符者，通过业主监理，现场作适当调整。4)设备基础、铲平及研垫板：重要设备的垫铁、大小、规格、型式及放置地点均应符合图纸及说明书要求，如无要求则由施工技术人员会同甲方及监理，根据设备的重量、吃力筋板的位置、地脚螺丝的位置商定。垫铁与基础接触应平整且严密，不平处凿平并磨合，垫铁与垫铁之间也需磨合铲平，不能有间隙，斜垫铁的角度要一致，一般要小于13度，垫铁的总高度宜30~60mm左右。垫铁露出设备底座长度为10-20mm。设备安装好后，垫铁之间要点焊，间隙可用0.05塞尺检查，放置垫铁以外的区域铲麻,以利保证灌浆层的粘接强度。垫铁的放置每个地脚螺栓左右各一组垫铁且两组垫铁距离不大于1m。5)设备安装就位：设备的室外运输采用叉车、汽车，室内运输采用卷扬机、滚杠。设备的吊第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页装视现场条件而定，可采用吊车、人字抱杆、独立抱杆和链式起重机吊装就位。对安装难度较大的、标高高、重量大及较精密设备要编制吊装方案，经有关技术领导批准后实施。设备吊装就位后，以设备的纵横中心线对准基础放线的纵横中心线，其中心线偏差应符合规范规定。6)设备的粗平灌浆：设备的地脚螺栓长度应符合设备说明书要求，地脚螺丝的丝扣要高出螺帽1.5—5个螺距，地脚螺丝根部不能碰地脚螺孔的底，要有50毫米左右距离。设备的粗平用水平仪，水平仪的放置地点应选择设备的主要工作面上，如主轴颈、机壳的水平剖分面等、加工精度较高的表面上，粗平的精度应尽量接近精平精度，粗平完成后，地脚螺孔内灌浆捣实。灌浆的混凝土应比基础标号高一级。7)设备精平:待地脚螺孔灌浆混凝土达到强度后，依规范或说明书要求,用满足精度等级要求的并经检定合格的计量器具进行精平，精平达到标准后，请甲方和监理共同检查，确认后填写设备安装记录。垫铁点焊固定后，进行基础的二次灌浆，灌浆混凝土应比基础标号高一级。8)设备的单机试运转：设备的试运转是对机械...
