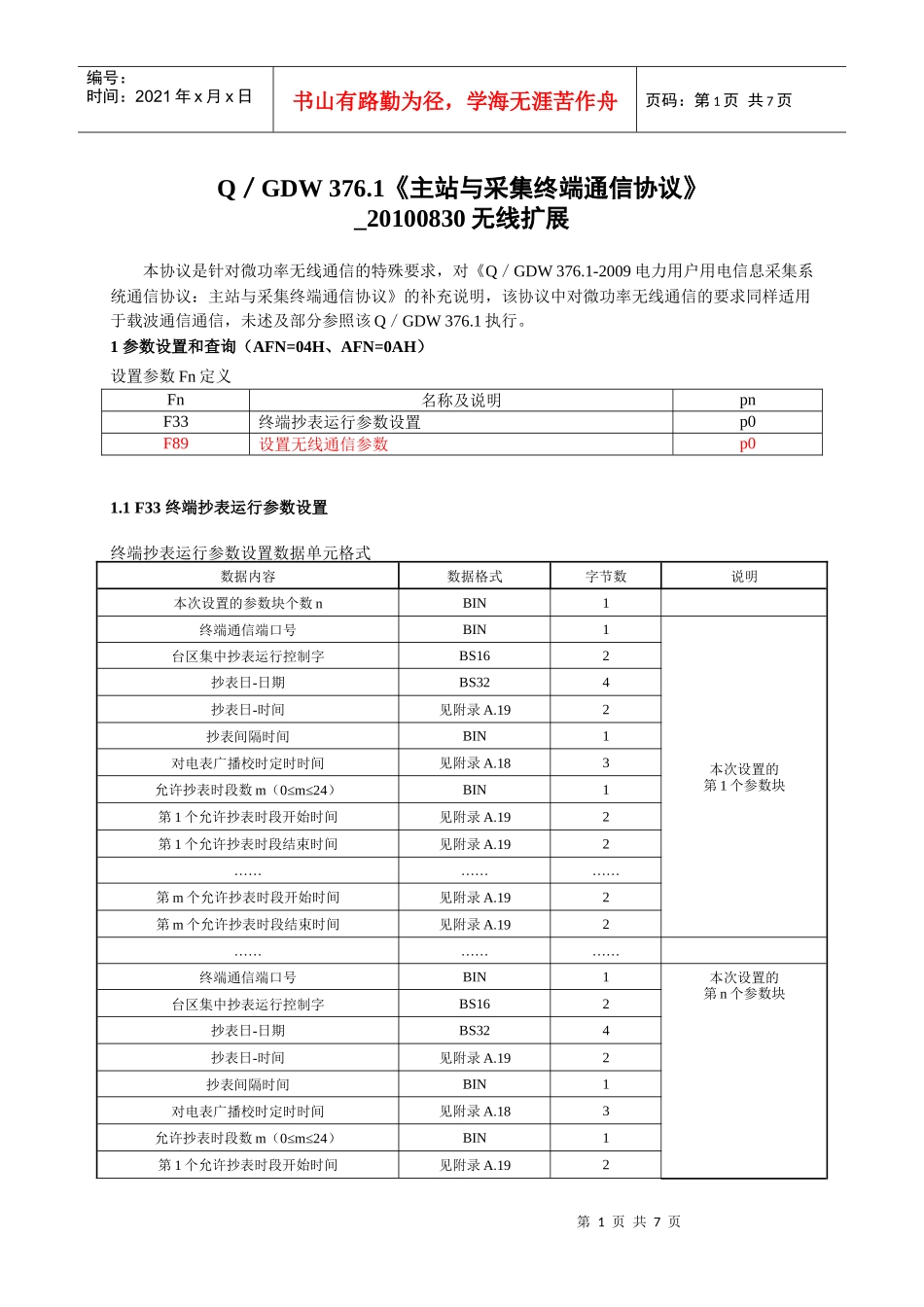

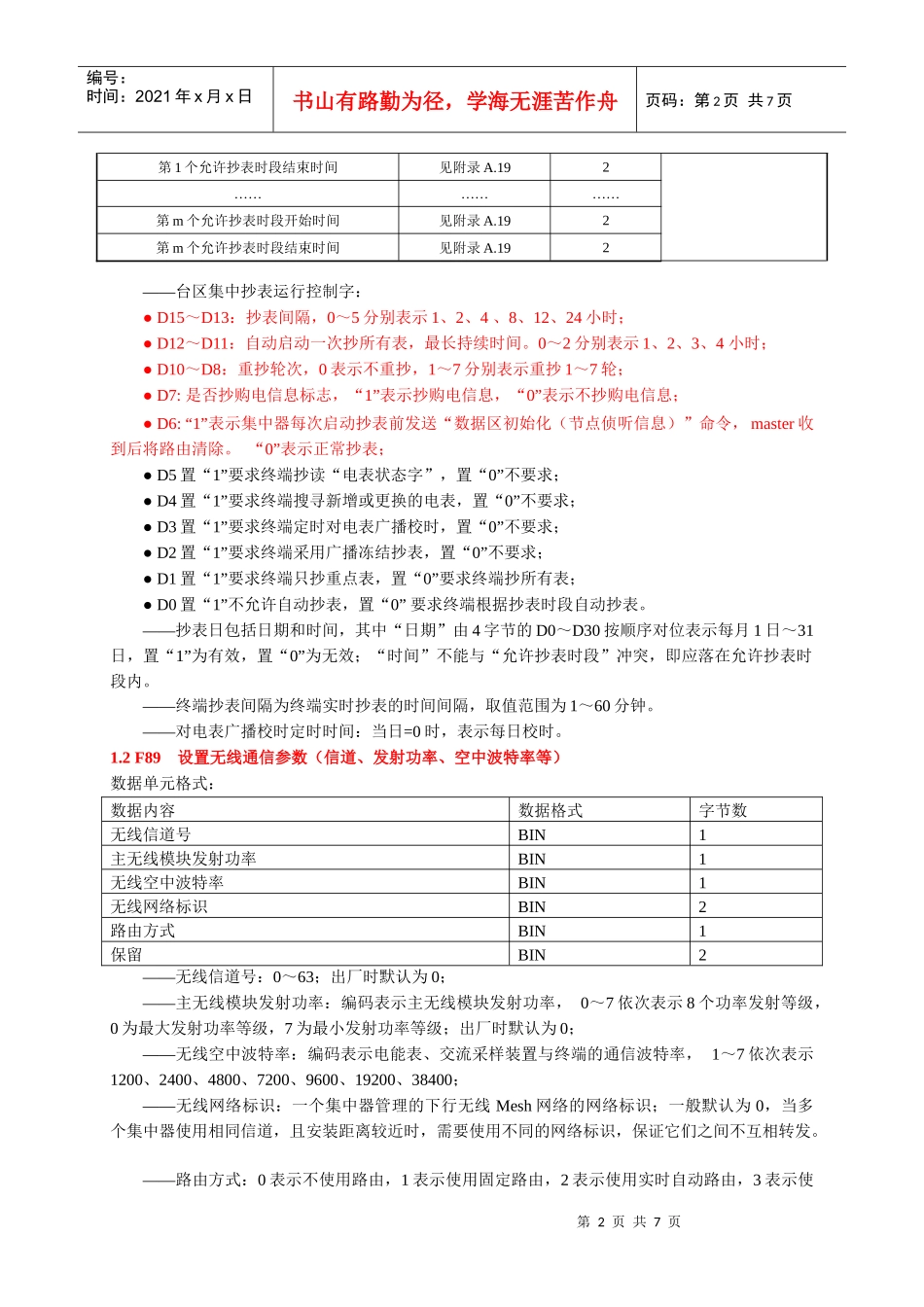

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页Q／GDW376.1《主站与采集终端通信协议》_20100830无线扩展本协议是针对微功率无线通信的特殊要求，对《Q／GDW376.1-2009电力用户用电信息采集系统通信协议：主站与采集终端通信协议》的补充说明，该协议中对微功率无线通信的要求同样适用于载波通信通信，未述及部分参照该Q／GDW376.1执行。1参数设置和查询（AFN=04H、AFN=0AH）设置参数Fn定义Fn名称及说明pnF33终端抄表运行参数设置p0F89设置无线通信参数p01.1F33终端抄表运行参数设置终端抄表运行参数设置数据单元格式数据内容数据格式字节数说明本次设置的参数块个数nBIN1终端通信端口号BIN1本次设置的第1个参数块台区集中抄表运行控制字BS162抄表日-日期BS324抄表日-时间见附录A.192抄表间隔时间BIN1对电表广播校时定时时间见附录A.183允许抄表时段数m（0≤m≤24）BIN1第1个允许抄表时段开始时间见附录A.192第1个允许抄表时段结束时间见附录A.192………………第m个允许抄表时段开始时间见附录A.192第m个允许抄表时段结束时间见附录A.192………………终端通信端口号BIN1本次设置的第n个参数块台区集中抄表运行控制字BS162抄表日-日期BS324抄表日-时间见附录A.192抄表间隔时间BIN1对电表广播校时定时时间见附录A.183允许抄表时段数m（0≤m≤24）BIN1第1个允许抄表时段开始时间见附录A.192第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页第1个允许抄表时段结束时间见附录A.192………………第m个允许抄表时段开始时间见附录A.192第m个允许抄表时段结束时间见附录A.192——台区集中抄表运行控制字：●D15～D13：抄表间隔，0～5分别表示1、2、4、8、12、24小时；●D12～D11：自动启动一次抄所有表，最长持续时间。0～2分别表示1、2、3、4小时；●D10～D8：重抄轮次，0表示不重抄，1～7分别表示重抄1～7轮；●D7:是否抄购电信息标志，“1”表示抄购电信息，“0”表示不抄购电信息；●D6:“1”表示集中器每次启动抄表前发送“数据区初始化（节点侦听信息）”命令，master收到后将路由清除。“0”表示正常抄表；●D5置“1”要求终端抄读“电表状态字”，置“0”不要求；●D4置“1”要求终端搜寻新增或更换的电表，置“0”不要求；●D3置“1”要求终端定时对电表广播校时，置“0”不要求；●D2置“1”要求终端采用广播冻结抄表，置“0”不要求；●D1置“1”要求终端只抄重点表，置“0”要求终端抄所有表；●D0置“1”不允许自动抄表，置“0”要求终端根据抄表时段自动抄表。——抄表日包括日期和时间，其中“日期”由4字节的D0～D30按顺序对位表示每月1日～31日，置“1”为有效，置“0”为无效；“时间”不能与“允许抄表时段”冲突，即应落在允许抄表时段内。——终端抄表间隔为终端实时抄表的时间间隔，取值范围为1～60分钟。——对电表广播校时定时时间：当日=0时，表示每日校时。1.2F89设置无线通信参数（信道、发射功率、空中波特率等）数据单元格式：数据内容数据格式字节数无线信道号BIN1主无线模块发射功率BIN1无线空中波特率BIN1无线网络标识BIN2路由方式BIN1保留BIN2――无线信道号：0～63；出厂时默认为0；――主无线模块发射功率：编码表示主无线模块发射功率，0～7依次表示8个功率发射等级，0为最大发射功率等级，7为最小发射功率等级；出厂时默认为0；――无线空中波特率：编码表示电能表、交流采样装置与终端的通信波特率，1～7依次表示1200、2400、4800、7200、9600、19200、38400；――无线网络标识：一个集中器管理的下行无线Mesh网络的网络标识；一般默认为0，当多个集中器使用相同信道，且安装距离较近时，需要使用不同的网络标识，保证它们之间不互相转发。――路由方式：0表示不使用路由，1表示使用固定路由，2表示使用实时自动路由，3表示使第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页用源路由。要求只可选择“实时自动路由”或“源路由”，最好使用源路由。――实时自动路由：每次都重新查找路由。――源路由：自动查找到路由...
