10KV电缆分支箱检修作业指导书VIP免费

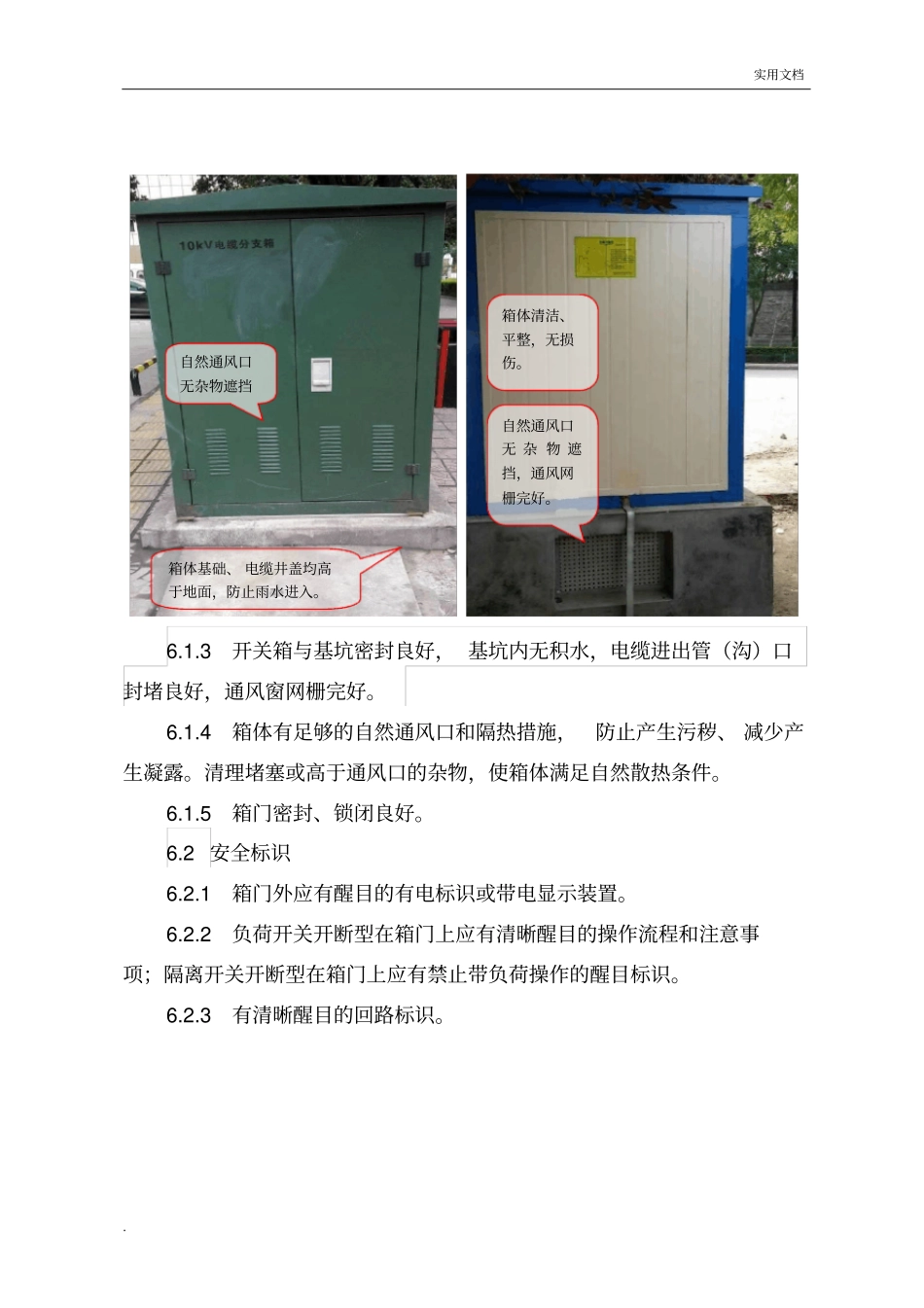

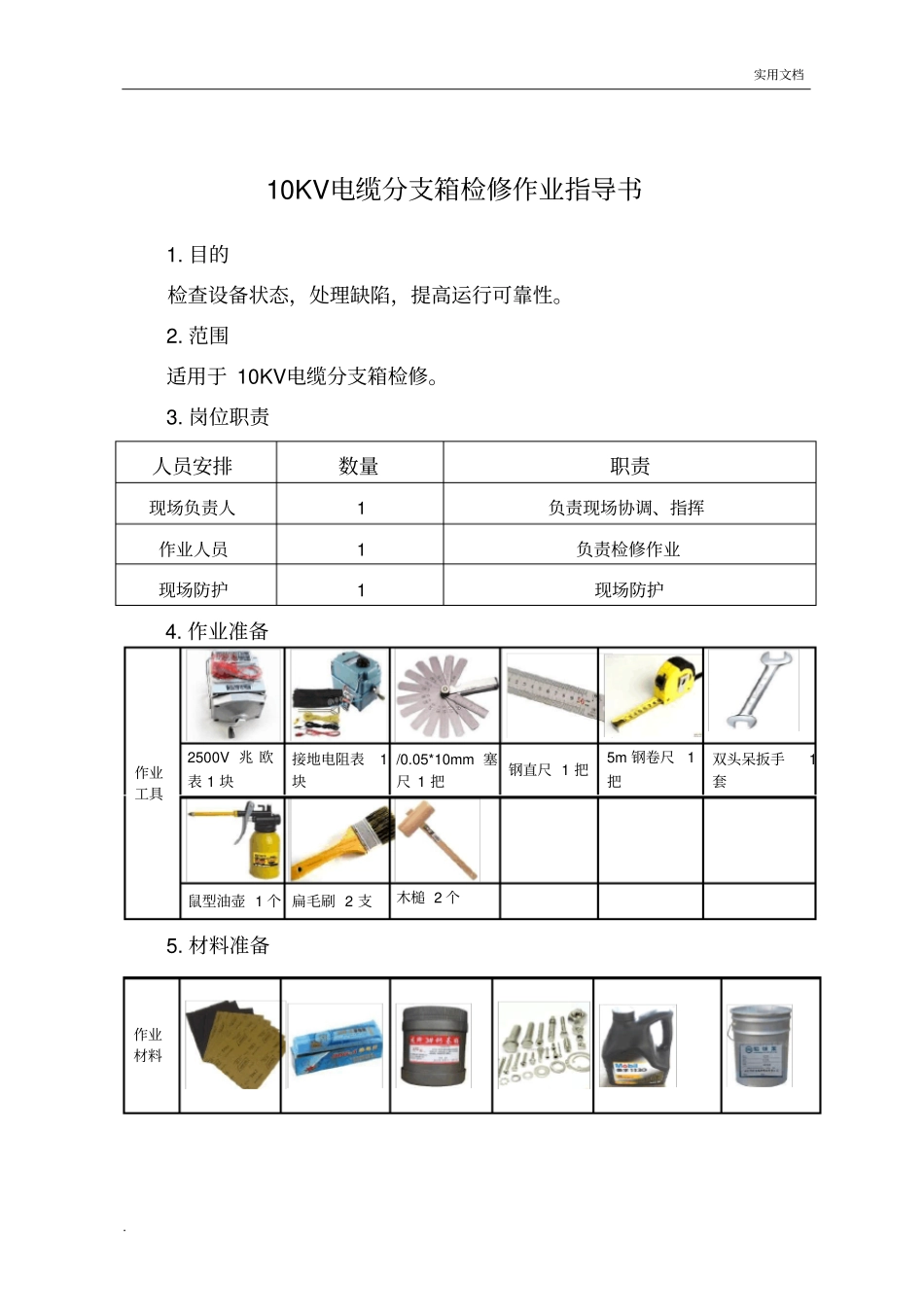

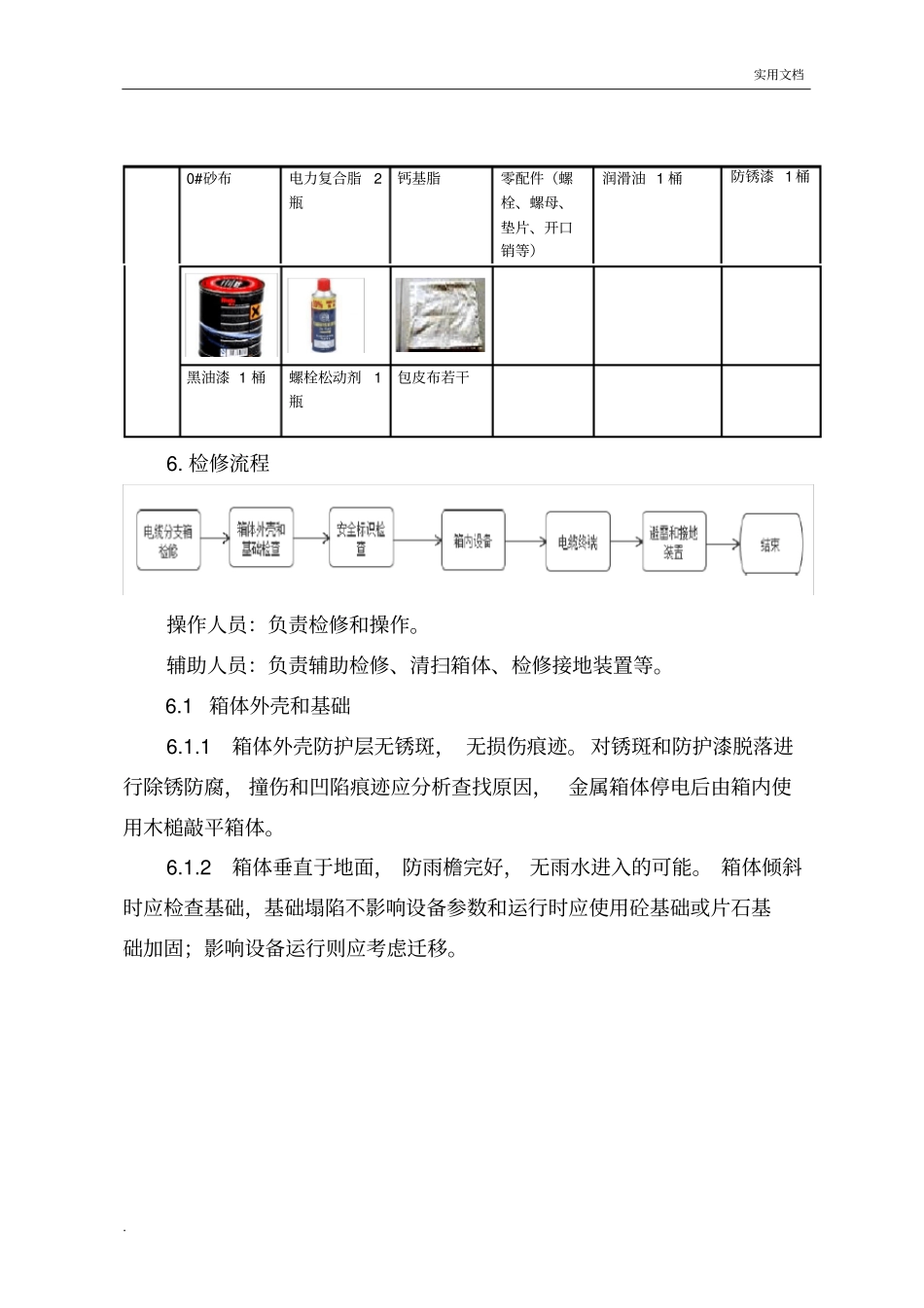

实用文档.10KV电缆分支箱检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。2.范围适用于10KV电缆分支箱检修。3.岗位职责人员安排数量职责现场负责人1负责现场协调、指挥作业人员1负责检修作业现场防护1现场防护4.作业准备作业工具2500V兆欧表1块接地电阻表1块/0.05*10mm塞尺1把钢直尺1把5m钢卷尺1把双头呆扳手1套鼠型油壶1个扁毛刷2支木槌2个5.材料准备作业材料实用文档.6.检修流程操作人员：负责检修和操作。辅助人员：负责辅助检修、清扫箱体、检修接地装置等。6.1箱体外壳和基础6.1.1箱体外壳防护层无锈斑，无损伤痕迹。对锈斑和防护漆脱落进行除锈防腐，撞伤和凹陷痕迹应分析查找原因，金属箱体停电后由箱内使用木槌敲平箱体。6.1.2箱体垂直于地面，防雨檐完好，无雨水进入的可能。箱体倾斜时应检查基础，基础塌陷不影响设备参数和运行时应使用砼基础或片石基础加固；影响设备运行则应考虑迁移。0#砂布电力复合脂2瓶钙基脂零配件（螺栓、螺母、垫片、开口销等）润滑油1桶防锈漆1桶黑油漆1桶螺栓松动剂1瓶包皮布若干实用文档.6.1.3开关箱与基坑密封良好，基坑内无积水，电缆进出管（沟）口封堵良好，通风窗网栅完好。6.1.4箱体有足够的自然通风口和隔热措施，防止产生污秽、减少产生凝露。清理堵塞或高于通风口的杂物，使箱体满足自然散热条件。6.1.5箱门密封、锁闭良好。6.2安全标识6.2.1箱门外应有醒目的有电标识或带电显示装置。6.2.2负荷开关开断型在箱门上应有清晰醒目的操作流程和注意事项；隔离开关开断型在箱门上应有禁止带负荷操作的醒目标识。6.2.3有清晰醒目的回路标识。箱体基础、电缆井盖均高于地面，防止雨水进入。自然通风口无杂物遮挡自然通风口无杂物遮挡，通风网栅完好。箱体清洁、平整，无损伤。实用文档.6.3箱内设备6.3.1箱内套管、支持绝缘件清洁，无破损和放电痕迹，无小动物进入和筑巢痕迹。清扫套管、绝缘子，清扫柜内灰尘杂物。6.3.2高压端子型：高压接线端子无烧伤和放电痕迹。清扫端子排，紧固松动的连接端子。6.3.3隔离开关型：高压隔离开关检修参照《10KV三极联动隔离开关检修指导书》户内开关章节。回路图清晰醒目操作注意事项清晰醒目实用文档.6.3.4负荷开关型：高压负荷开关检修参照《10KV箱式变电站检修作业指导书》负荷开关检修章节。6.3.5避雷器：参照《金属氧化物避雷器检修作业指导书》10KV避雷器相关章节。隔离开关带接地：隔离开关分闸位时，接地开关机械闭锁解锁，接地开关方可合闸。隔离开关合闸位接地开关合闸位接地开关分闸位隔离开关分闸位实用文档.6.4电缆终端6.4.1检查电缆标识是否齐全、完好。箱内电缆走向应按相对标号原则准确标识，并与箱体回路图相对应。6.4.2宜采用硅橡胶绝缘、全冷缩电缆绝缘附件；欧式电缆插接头应为绝缘型屏蔽型。电缆头无破损、烧伤和放电痕迹。清扫绝缘表面，紧固松动的连接端子。严禁使用应力锥为半导体材料的直通型屏蔽型欧式电缆终端头注：直通屏蔽型和绝缘屏蔽型可分离连接器主要区别在于应力锥是否绝缘，直通型电缆头的应力锥外层为半导体，绝缘型电缆头应力锥外层为全冷缩电缆附件欧式电缆附件直通型屏蔽型剖面绝缘型屏蔽型剖面实用文档.绝缘材质。6.5避雷和接地装置6.5.1电缆分支箱的箱体应设专用接地导体，接地导体上设有与接地网相连的固定连接端子，并应有明显的接地标志。6.5.2接地端子用铜质螺栓直径不小于12mm。在通过额定短路电流时，接地铜排的截面应满足电流密度不大于200A/mm2，且截面不小于100mm2。6.5.3接地体无锈蚀，箱外连线使用钢绞线时无锈蚀和断股。对不合格的钢接地体进行除锈防腐，更换锈蚀断股的连接绞线。6.5.4测量接地电阻不大于10欧。7.注意事项7.1明确检修地点，防误登、误攀。7.2做好安全防护，防止带电开启柜门、带电挂接地线，防止感应电伤害。7.3防止误操作、防止带负荷操作隔离开关7.4检修操作时不可用力过猛导致机构变形或损坏箱外钢接地状态良好，连接可靠；明敷接地线应涂黑色。箱内铜材质接地端子接地线状态良好，连接可靠。
