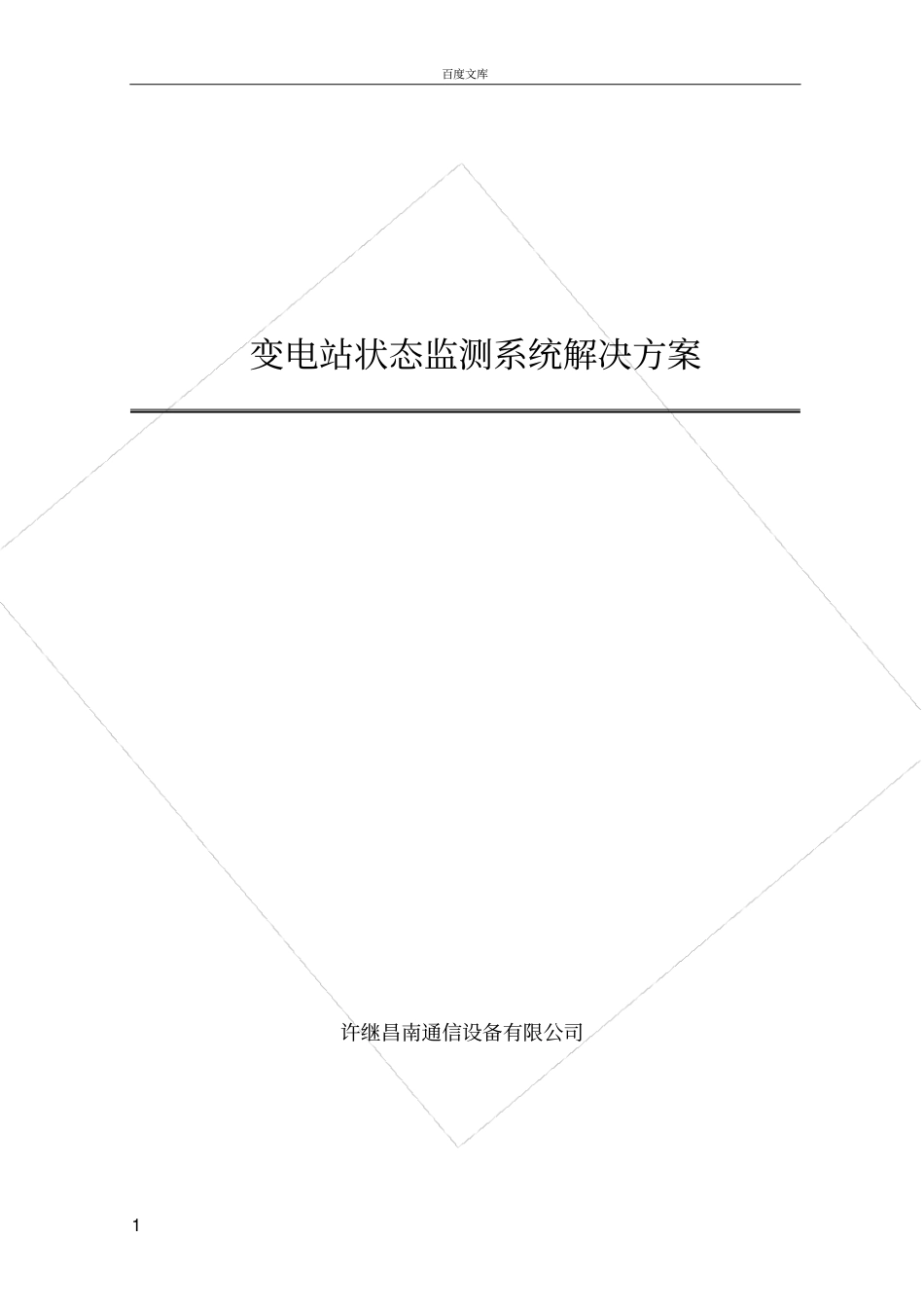

百度文库1变电站状态监测系统解决方案许继昌南通信设备有限公司百度文库2目录1、配置表..................................................................................................................................................12、系统整体方案..........................................................................................................................................13、产品介绍..................................................................................................................................................3GIS监测相关装置.....................................................................................................................................3变压器监测相关装置...............................................................................................................................6开关柜监测相关装置.............................................................................................................................11避雷器在线监测系统ALM-800............................................................................................................14站内状态监测主站系统CBS-8000.......................................................................................................1411、配置表根据110kV及以上变电站设备配置监测设备如下:监测对象监测设备名称型号功能单位数量备注GIS断路器储能机构监测BSM-800断路器储能机构监测台GIS局放监测DTM-800GIS局部放电监测台SF6微水密度监测SF6-800SF6密度、微水监测台变压器变压器油色谱监测单元TS3000监测主变油中6种故障气体:H2、CO、CH4、C2H4、C2H6、C2H2;台铁芯接地监测单元TIM-800变压器铁芯接地电流监测;台在线油过滤TOF有载分接开关油过滤台变压器局放监测PD-MAT400变压器局部放电监测台套管监测CIM-800套管监测开关柜开关真空泡监测VM-100真空断路器真空泡真空度在线监测台无线测温监测XJCW-900开关柜触头附近温度监测台储能机构监测BSM-800台避雷器在线监测系统避雷器监测ALM-800避雷器在线监测只变电站主站系统后台分析系统CBS-8000集中监视及数据上传套2、系统整体方案设备状态监测和诊断的关键是在线监测技术,在线监测技术是实现智能设备状态可视化的必要手段,是状态维修的实现基础,为其提供了实时连续的监测数据和分析依据。有效的在线监测系统可以随时掌握设备的技术状况和劣化程度,避免突发性事故和控制渐发故障的发生,从而提高高压电气设备的利用率,有助于从周期性、预防性维修向状态检修的转变,改善资产管理和设备寿命评估,加强故障原因分析。在线监测、故障诊断、实施维修整个一系列过程构成了电气设备状态检修工作的内涵。因此,积极发展和应用变电站设备在线监测系统的最终目的就是为了以状态检修取代目前的定期维修,为其提供了分析诊断的依据,是状态维修策略不可或缺的组成部分。智能变电站监测总体方案如下图:2变压器i油气监测IED局放IED铁芯接地监测IED测温IED监测主IED站控层就地智能组件柜在线监测站控层交换机GIS采集/监测IED(SF6和机构)监测主IED智能组件柜局放监测IEDIEC61850-8-1IEC61850-8-1IEC61850-8-1避雷器监测IED在线监测主站IEC61850-8-1其它系统...真空断路器真空测量IED开关柜测温IEDGIS室环境监测IED监测主IED开关柜...储能机构监测IED变电站状态监测典型方案架构状态监测系统系统结构1)状态监测系统结构应为网络拓扑的结构形式,变电站内状态监测系统向上作为远方主站的网络终端,同时又相对独立,站内自成系统,层与层之间应相对独立,采用分层、分布、开放式网络系统实现各设备间连接。2)站控层由状态监测系统综合平台组成,提供站内运行的人机界面,实现监视查看间隔层和过程层设备等功能,形成全站状态监测中心,并与远方主站状态监测系统进行通信。3)间隔层由计算机网络连接的若干个综合数据集成单元组成...
