上海芯片生产基地井架搭拆施工方案(DOC14页)VIP专享VIP免费

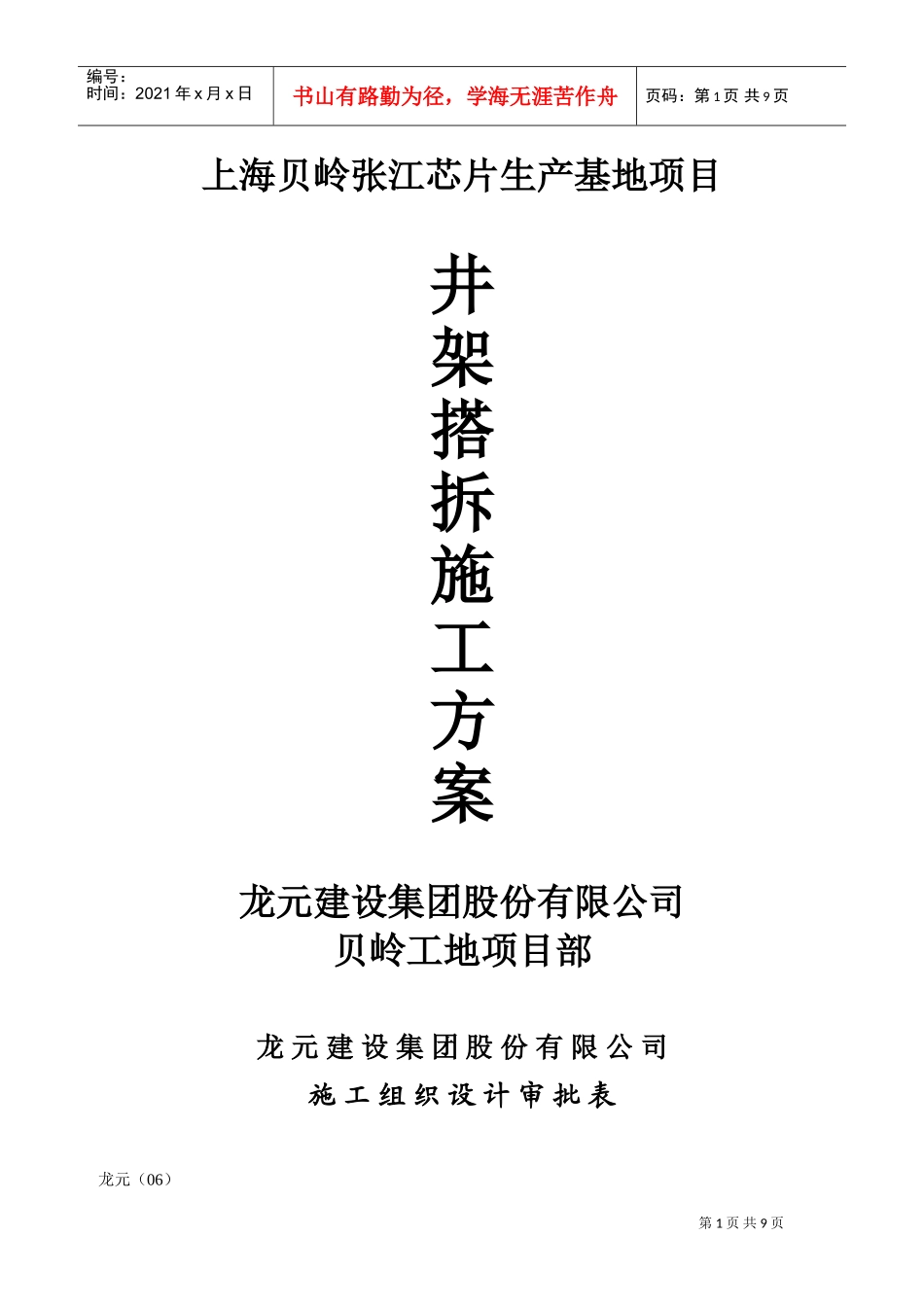

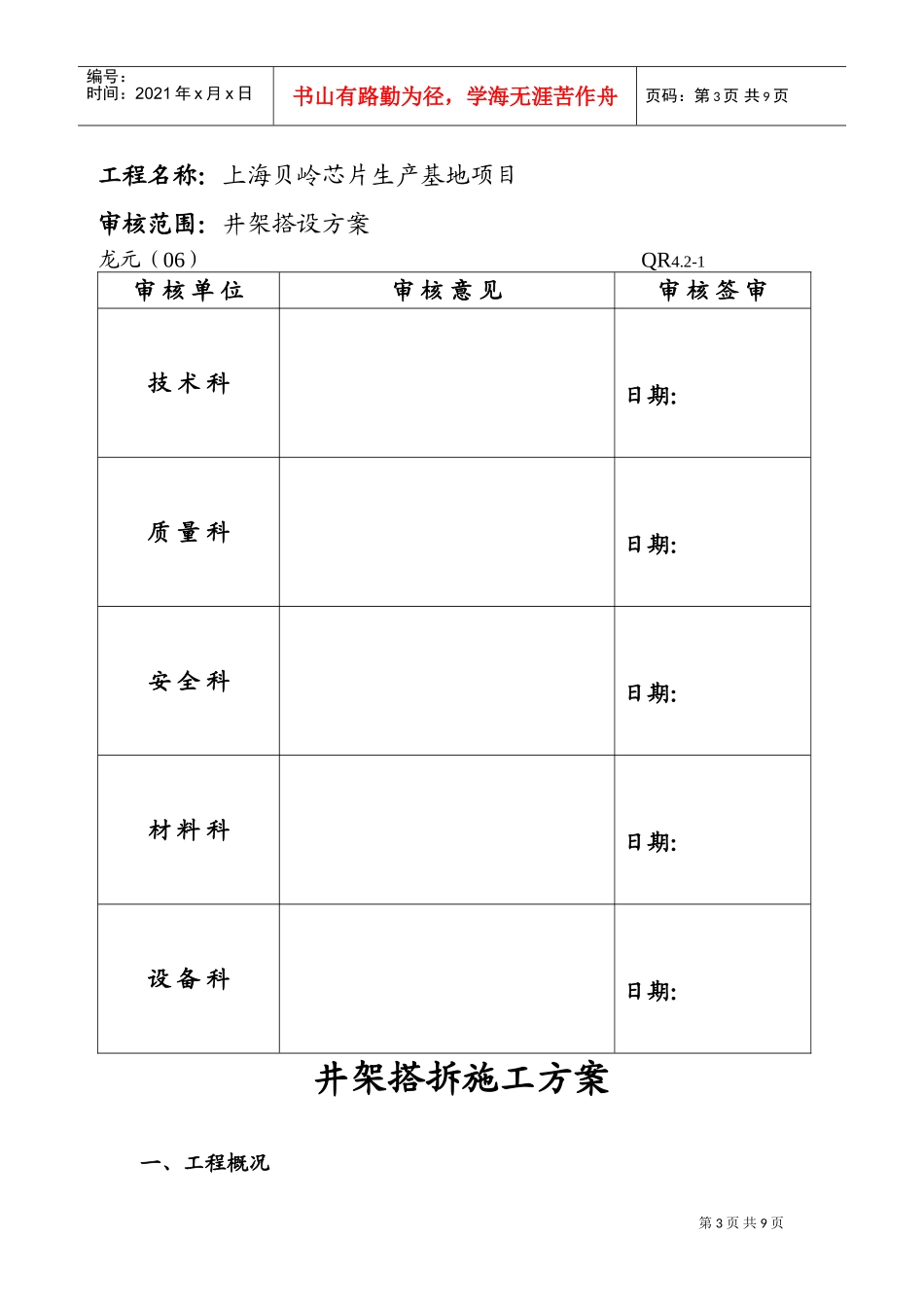

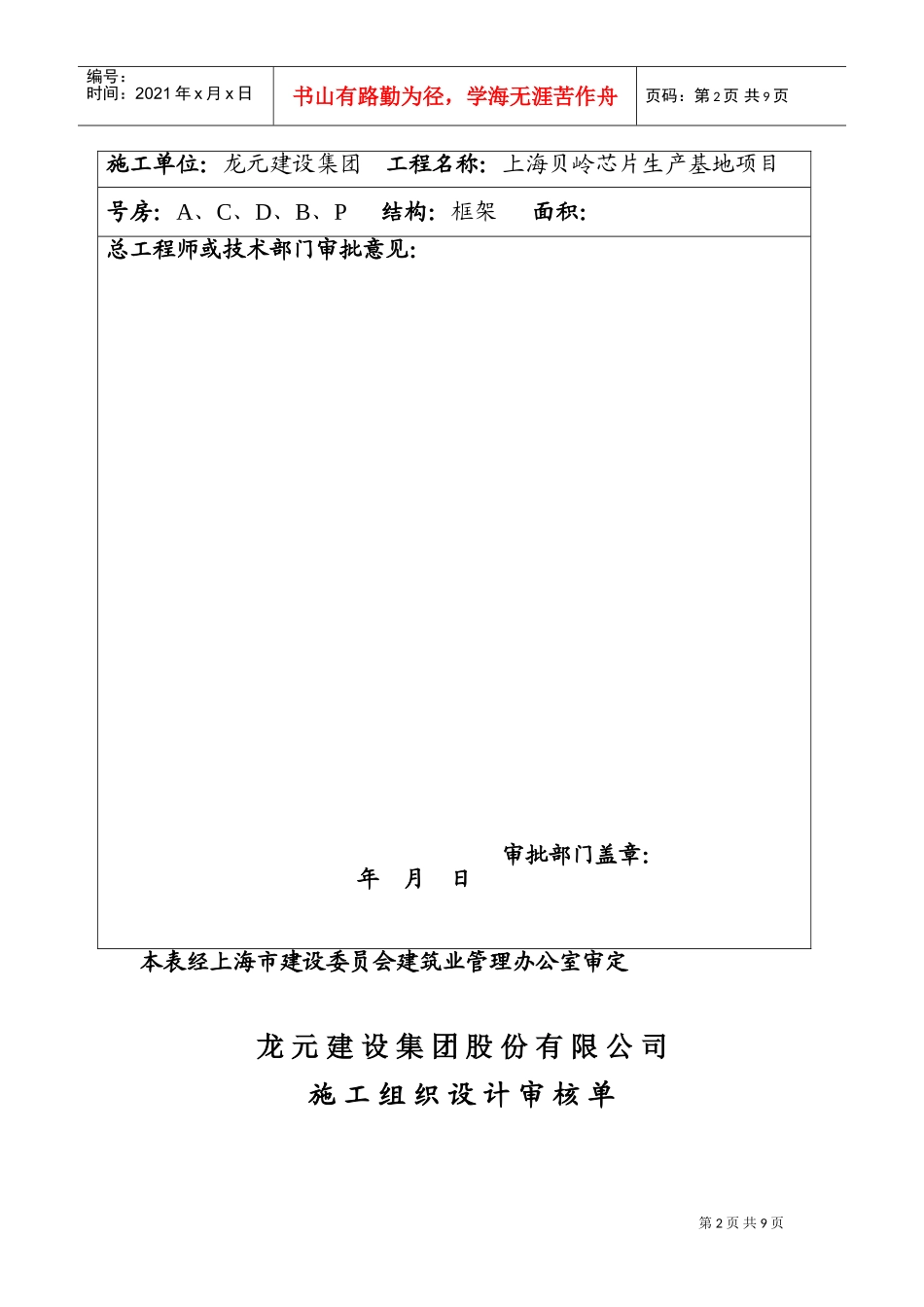

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页上海贝岭张江芯片生产基地项目井架搭拆施工方案龙元建设集团股份有限公司贝岭工地项目部龙元建设集团股份有限公司施工组织设计审批表龙元（06）第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页施工单位：龙元建设集团工程名称：上海贝岭芯片生产基地项目号房：A、C、D、B、P结构：框架面积：总工程师或技术部门审批意见：审批部门盖章：年月日本表经上海市建设委员会建筑业管理办公室审定龙元建设集团股份有限公司施工组织设计审核单第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页工程名称：上海贝岭芯片生产基地项目审核范围：井架搭设方案龙元（06）QR4.2-1审核单位审核意见审核签审技术科日期：质量科日期：安全科日期：材料科日期：设备科日期：井架搭拆施工方案一、工程概况第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页本工程位于张江高科技园区内郭守敬路与哈雷路交叉口，为综合性厂区工程，包含多个单体工程。拟设置井架的建筑物有：A号厂房：占地6639m2，建筑面积1876m2，总高度24.10m；C号动力厂房：占地2635m2，建筑面积6110m2，总高度17.90m；D号行政办公楼：占地3018m2，建筑面积6857m2，总高度16.85m；B号化学品库：占地1099m2，建筑面积1499m2，总高度11.1m；P号泵房和水池：占地521m2，建筑面积591m2，总高度13.35m。目前，各单体工程的砼结构即将施工完毕，转而进入砌体工程和装饰工程阶段。在此阶段，各建筑物原先配置的塔吊将拆除。在各建筑物的塔吊拆除前后，将设置1台或多台内栏式井架，以提供垂直运输。井架设置的位置拟为：A号厂房的东西两侧中部各一台，塔设高度约27m；C号楼的东侧中部一台，搭设高度约21m，D号楼的南侧中部一台，搭设高度约20m；B号楼和P号楼之间设置一台共用，搭设高度约16m。二、井架的类型及主要技术参数选用普通型钢井架（Ⅱ型）。构造：立柱L63×3，平撑L50×5，斜撑L50×5，连接板厚6mm，螺栓M14，节间尺寸1500mm，底节尺寸1800mm，导轨L50×5，单根杆件螺栓连接；井孔尺寸：1.6m×1.6m；吊盘尺寸：1.5m×1.5m；起重量：800—1000kg；附着方式：附墙架固设；搭设：分节段用附设拔杆或塔吊安装。三、井架架体材质要求根据现行JGJ59-99新标准要求的规范进行选材和安装，井架选用∠63×3为主柱、斜、平撑导轨均采用∠50×5，连接板6mm厚，天梁采用型钢槽钢16，井架底座尺寸为2m×2.3m，所有的材料不得有锈蚀、变形、扭曲，卷扬机选用1.5T磨擦式。四、井架安装技术措施安全要求1、基础处理基础的埋深与做法应符合设计和井架出厂使用规定。当无设计要求时应符合下列要求：⑴土层压实后的承载力不应小于80Kpa；⑵浇注C20混凝土，厚度300mm；⑶基础表面平整，水平度偏差不大于10mn；⑷基础应有排水措施，不积水；⑸基础应可靠接地。2、架体架体以角钢∠63×3为主柱、斜、平撑导轨均采用∠50×5，导轨为50×5角钢，连接板厚度为6mm的井字形搭设，架体有与各楼层通道相接的开口处采取加强措施，在上料口和卸料口上方设计小八字撑等方法加强，天梁采用两根16型钢，架体安装的垂直偏差最大不应超过架体高度的3%，并不得超过200mm，整体结构不得摇晃、歪斜、变形。3、附墙架1、本工程因受场地条件限止，无法满足拉设缆风绳需要的场地空第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页间，故采用附墙架，使之有效地抵抗风力及吊篮偏心产生的水平荷载。2、井架附墙架间格设置一般不宜大于9m，且在建筑物的顶层必设置1组。3、架体及建筑物之间，附墙架采用刚性连接形成稳定结构，不连接在脚手架上，严禁使用铁丝绑扎。4、附墙架的材质与架体的材质相同，不得使用木杆、竹杆和丝绳、铁丝、钢筋等柔性材料，本例拟采用Φ钢管作为连接杆件与井架，连接固定点为双M14螺栓固定。5、每一楼层及屋面均设置附墙架，连接杆件与楼层的固结点应同柱底钢管箍牢固连接，或同结构预埋铁件焊连。具体设置形式为：4、安全防...
