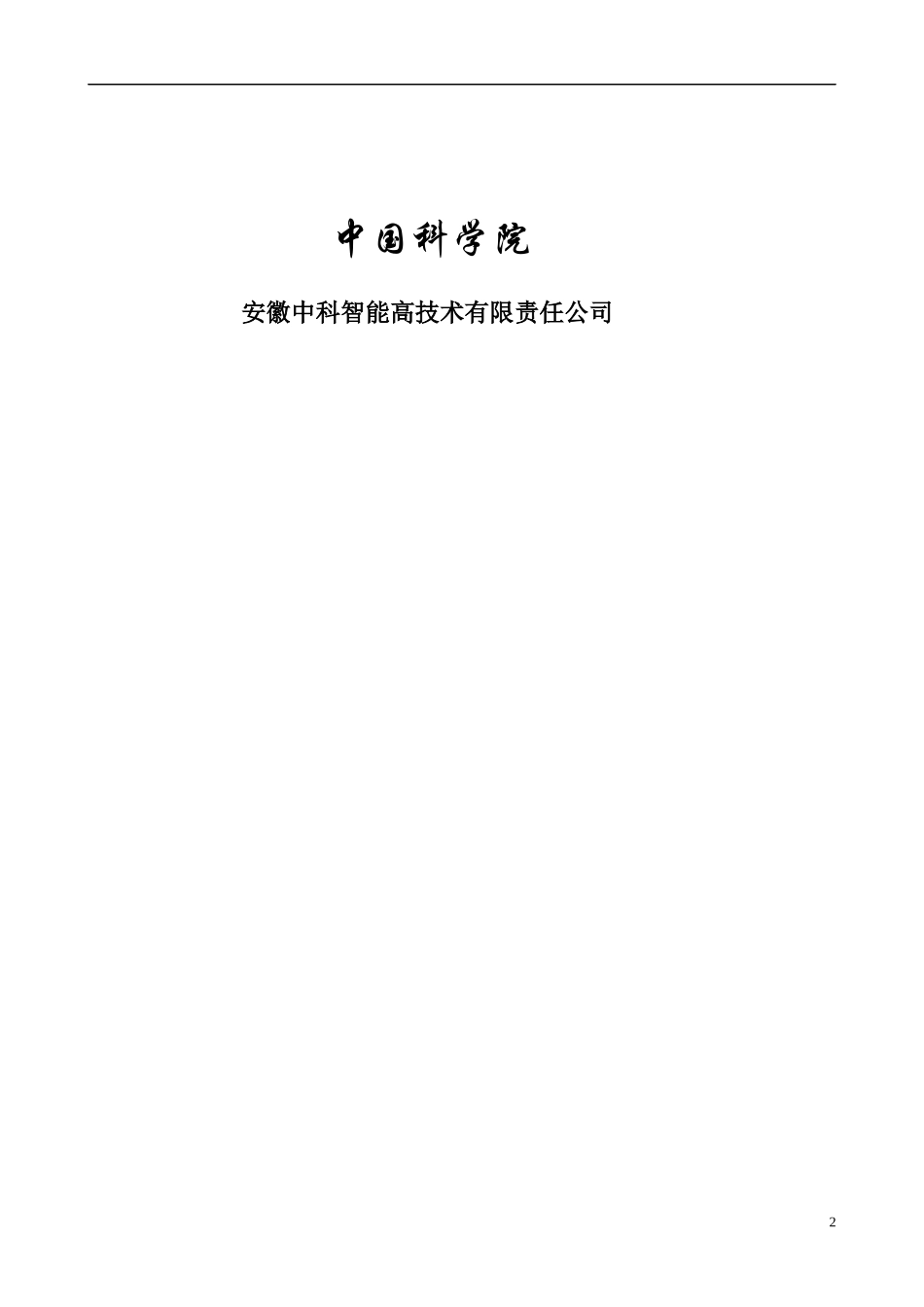

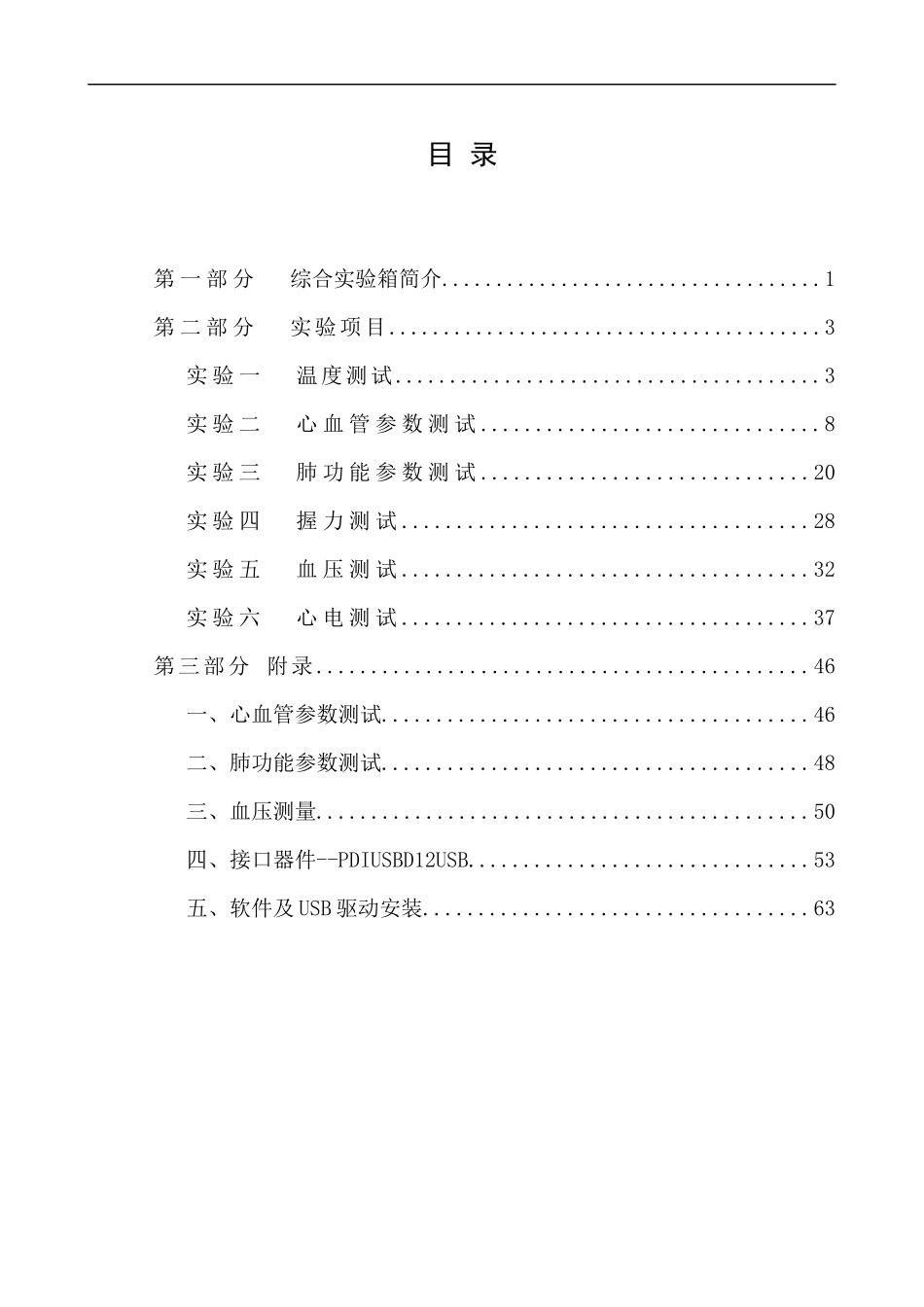

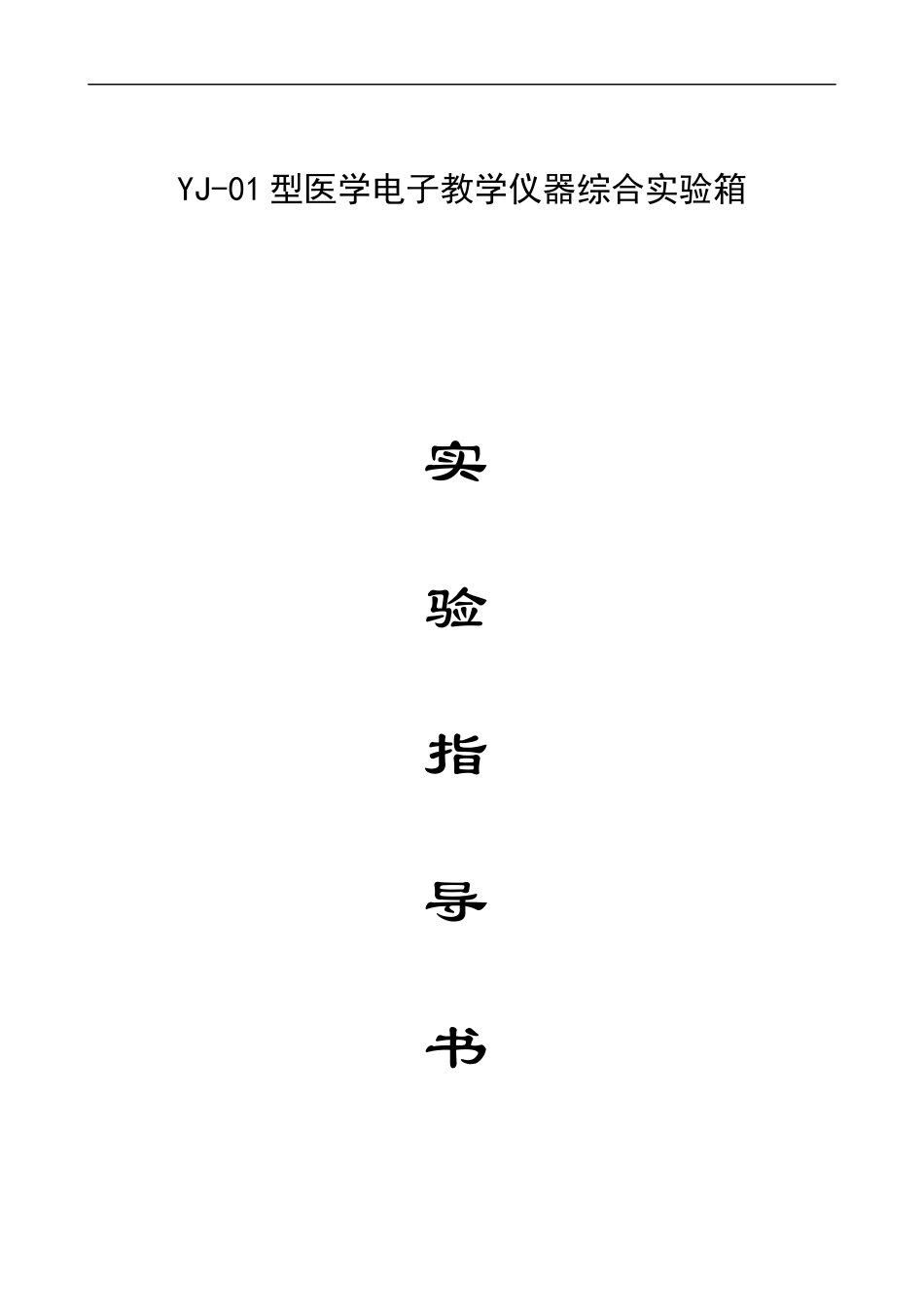

YJ-01型医学电子教学仪器综合实验箱实验指导书中国科学院安徽中科智能高技术有限责任公司2目录第一部分综合实验箱简介...................................1第二部分实验项目........................................3实验一温度测试.......................................3实验二心血管参数测试...............................8实验三肺功能参数测试..............................20实验四握力测试.....................................28实验五血压测试.....................................32实验六心电测试.....................................37第三部分附录.............................................46一、心血管参数测试.......................................46二、肺功能参数测试.......................................48三、血压测量.............................................50四、接口器件--PDIUSBD12USB...............................53五、软件及USB驱动安装...................................63YJ-01型医学电子教学仪器第一部分综合实验箱简介YJ-01型医学电子教学仪器综合实验箱以高性能的W78E516单片机作为核心控制器件，配以外存储器、接口器件、模/数转换等电路实现模拟信号的采集、转换和处理，以及各种状态的检测和控制。实验箱由温度测试、心血管功能测试、肺功能测试、握力测试、血压测试、心电测试六个实验组成，电路布局见图1.1。所有实验均由单片机配合程序分别控制完成，实验数据通过USB口上传到PC机。实验箱右侧上方有一个USB口联机通讯测试指示灯(LED)，当实验箱与PC机联机通讯成功时USB指示灯点亮，表示实验箱与PC机处于联机通讯测试状态。实验数据、曲线和参数均可在PC机上显示和保存。第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页图1.1电路布局图本实验箱供电电源为直流+10～+18V/1A，由外部提供。在实验前，用导线将电源引入实验箱左上侧的两个标有+15V和GND字样的接线柱，正端接红色接线柱，负端接黑色接线柱。打开PCB板上的电源开关，电源指示(绿色)灯亮，表明电源接通，可以正常操作。当出现异常时，应首先关闭电源，再检查相关电路，正常后再重新开启电源。实验前用USB连接线将实验箱的USB口与PC机USB口相连。在PC机退出联机通讯操作之前，不要关闭实验箱电源。推荐显示器屏幕分辨率设置为1024*768。【实验时，严禁带电装卸集成电路或更换元器件。严禁在联机通讯时带电拔USB通讯线。拔传感器时，不要用手直接拉传感器线，应握住传感器根部插头拔除。禁止将插线或其他导体放置于实验箱PCB板上，以免造成短路，损坏器件。】第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页第二部分实验项目实验一温度测试一、实验目的1、了解PT1000温度传感器的特性及使用方法。2、掌握温度测试电路的原理及设计方法。二、实验内容利用铂电阻温度传感器PT1000构成的测温电路，将测得的温度信号送入单片机处理，所测得的温度值在PC机上实时显示，温度值范围为0℃～100℃。三、实验原理图2.1温度测试电路原理图1、温度测试电路原理图如图2.1。2、温度传感器由铂电阻PT1000构成，铂电阻一般以0.03～0.07mm的纯铂丝绕在平板型支架上，用银导线作引出线。铂电阻属无源器件，性能比较稳定。PT1000是铂电阻温度传感器，它适用于测量-60℃到+400℃之间的温度。PT1000在0℃时，阻值为1KJ1KJ1.1KJ1.1KJ1.2KJ1.2KJ1.3KJ1.3KJ100¦¸J*2100¦¸J*2100¦¸J*2100¦¸J*2RtR71R72R73R74R75R76R77R78PT1000£¨Î¶ȴ«¸ÐÆ÷£©1/2U19(OPA2277)1/2U19R6610K(J)R671K(J)R6910K(J)R6875K(J)C42105RW5(3296)RW4(3296)500TEPRt50K326571C41104MC14032.5V132R7010K(J)C43104U18AD0809R79-R80R81-R82R83-R84R85-R86+5V-5VTEPvaTEPvbTEPvcPT1+5VPT2PT3PT4PT5PT6PT7PT8第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页1000Ω，随着温度的变化电阻值成线性变化，温度每变化1℃，电阻值相应变化3.90Ω。3、...
