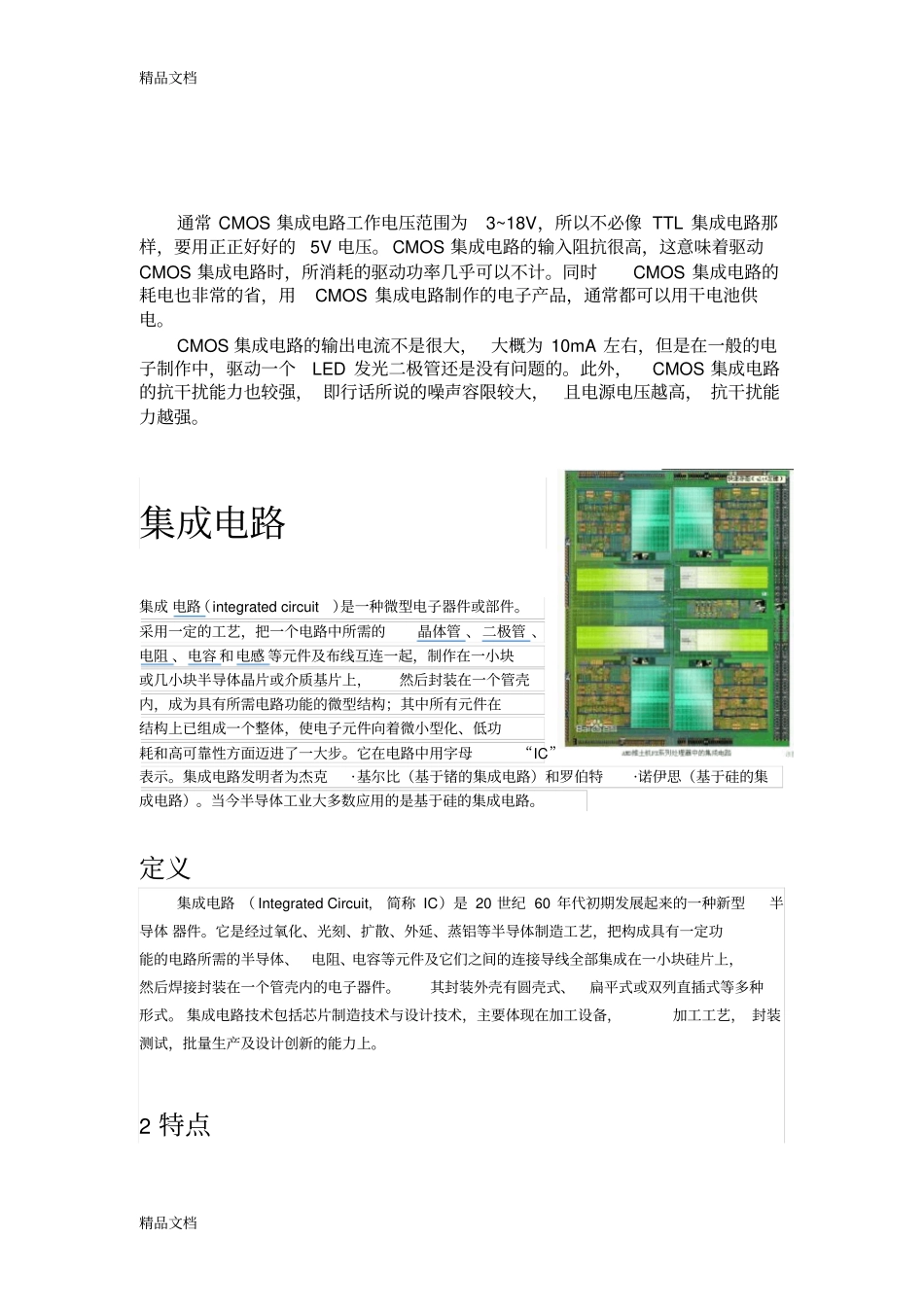

精品文档精品文档通常CMOS集成电路工作电压范围为3~18V，所以不必像TTL集成电路那样，要用正正好好的5V电压。CMOS集成电路的输入阻抗很高，这意味着驱动CMOS集成电路时，所消耗的驱动功率几乎可以不计。同时CMOS集成电路的耗电也非常的省，用CMOS集成电路制作的电子产品，通常都可以用干电池供电。CMOS集成电路的输出电流不是很大，大概为10mA左右，但是在一般的电子制作中，驱动一个LED发光二极管还是没有问题的。此外，CMOS集成电路的抗干扰能力也较强，即行话所说的噪声容限较大，且电源电压越高，抗干扰能力越强。集成电路集成电路（integratedcircuit）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。集成电路发明者为杰克·基尔比（基于锗的集成电路）和罗伯特·诺伊思（基于硅的集成电路）。当今半导体工业大多数应用的是基于硅的集成电路。定义集成电路（IntegratedCircuit,简称IC）是20世纪60年代初期发展起来的一种新型半导体器件。它是经过氧化、光刻、扩散、外延、蒸铝等半导体制造工艺，把构成具有一定功能的电路所需的半导体、电阻、电容等元件及它们之间的连接导线全部集成在一小块硅片上，然后焊接封装在一个管壳内的电子器件。其封装外壳有圆壳式、扁平式或双列直插式等多种形式。集成电路技术包括芯片制造技术与设计技术，主要体现在加工设备，加工工艺，封装测试，批量生产及设计创新的能力上。2特点精品文档精品文档集成电路或称微电路（microcircuit）、微芯片（microchip）、芯片（chip）在电子学中是一种把电路（主要包括半导体装置，也包括被动元件等）小型化的方式，并通常制造在半导体晶圆表面上。前述将电路制造在半导体芯片表面上的集成电路又称薄膜（thin-film）集成电路。另有一种厚膜（thick-film）混成集成电路（hybridintegratedcircuit）是由独立半导体设备和被动元件，集成到衬底或线路板所构成的小型化电路。本文是关于单片（monolithic）集成电路，即薄膜集成电路。集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点，同时成本低，便于大规模生产。它不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广泛的应用。用集成电路来装配电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。3分类按功能结构分类集成电路，又称为IC，按其功能我好的、结构的不同，可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大集成电路类。模拟集成电路又称线性电路,用来产生、放大和处理各种模拟信号（指幅度随时间变化的信号。例如半导体收音机的音频信号、录放机的磁带信号等），其输入信号和输出信号成比例关系。而数字集成电路用来产生、放大和处理各种数字信号（指在时间上和幅度上离散取值的信号。例如3G手机、数码相机、电脑CPU、数字电视的逻辑控制和重放的音频信号和视频信号）。按制作工艺分类集成电路按制作工艺可分为半导体集成电路和膜集成电路。膜集成电路又分类厚膜集成电路和薄膜集成电路。按集成度高低分类精品文档精品文档集成电路按集成度高低的不同可分为：SSIC小规模集成电路(SmallScaleIntegratedcircuits)MSIC中规模集成电路(MediumScaleIntegratedcircuits)LSIC大规模集成电路(LargeScaleIntegratedcircuits)VLSIC超大规模集成电路(VeryLargeScaleIntegratedcircuits)ULSIC特大规模集成电路(UltraLargeScaleIntegratedcircuits)GSIC巨大规模集成电路也被称作极大规模集成电路或超特大规模集成电路(GigaScaleIntegration)按导电类型不同分类集成电路按导电类型可分为双极型集成电路和单极型集成电路，他们都是数字集成电路。双极型集成电路的制作工艺复杂，功耗较大，代表集成电路有TTL、E...
