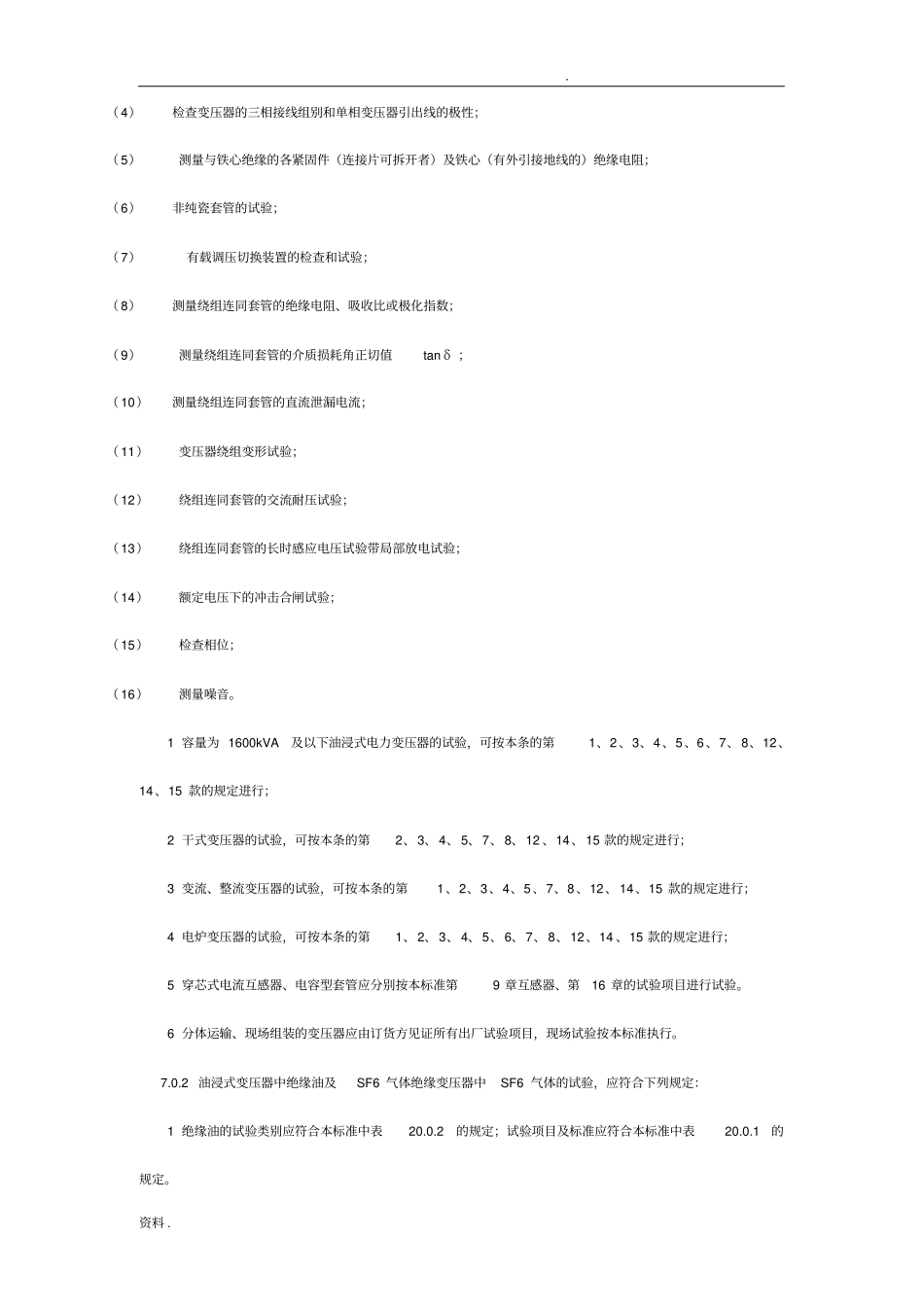

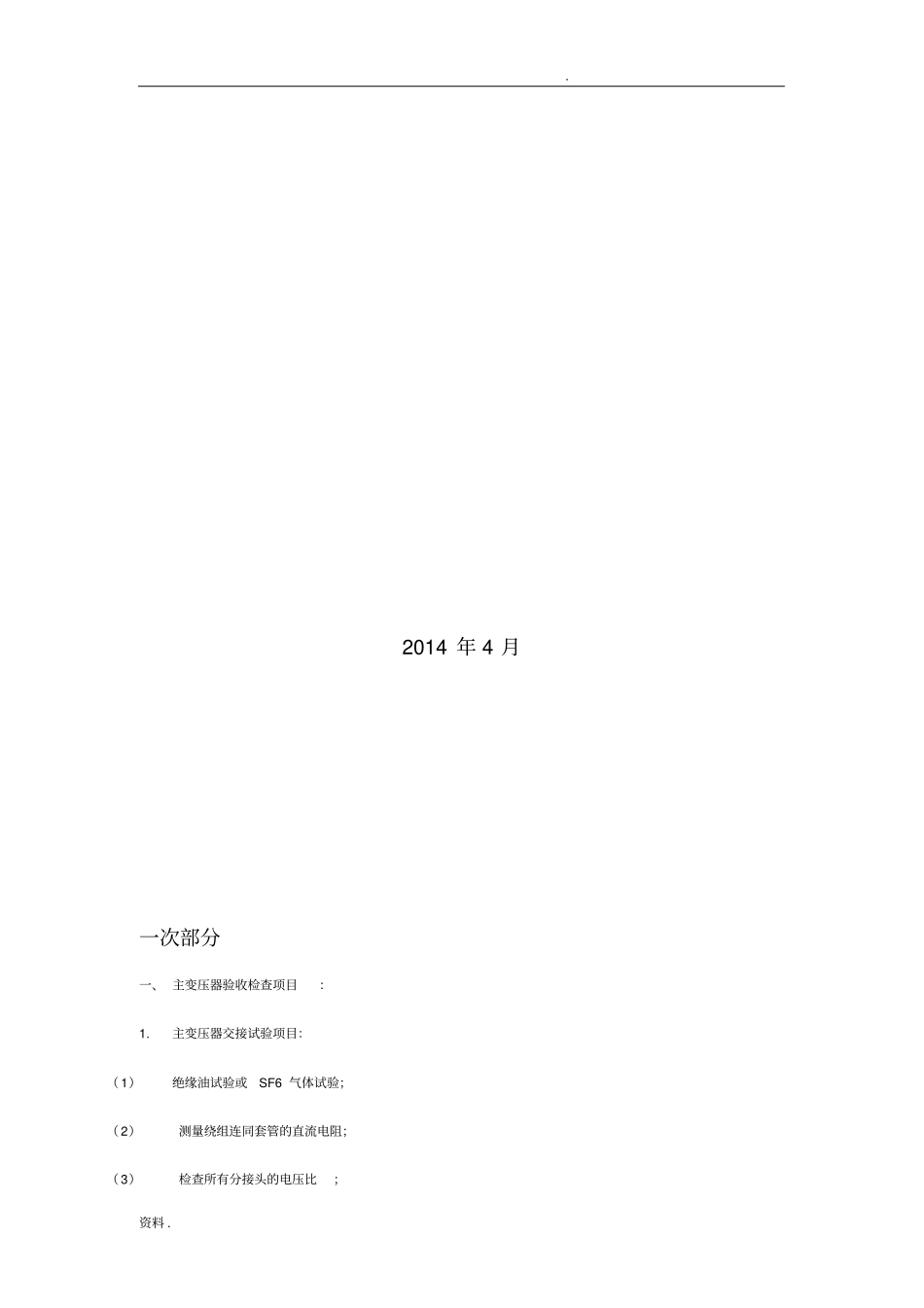

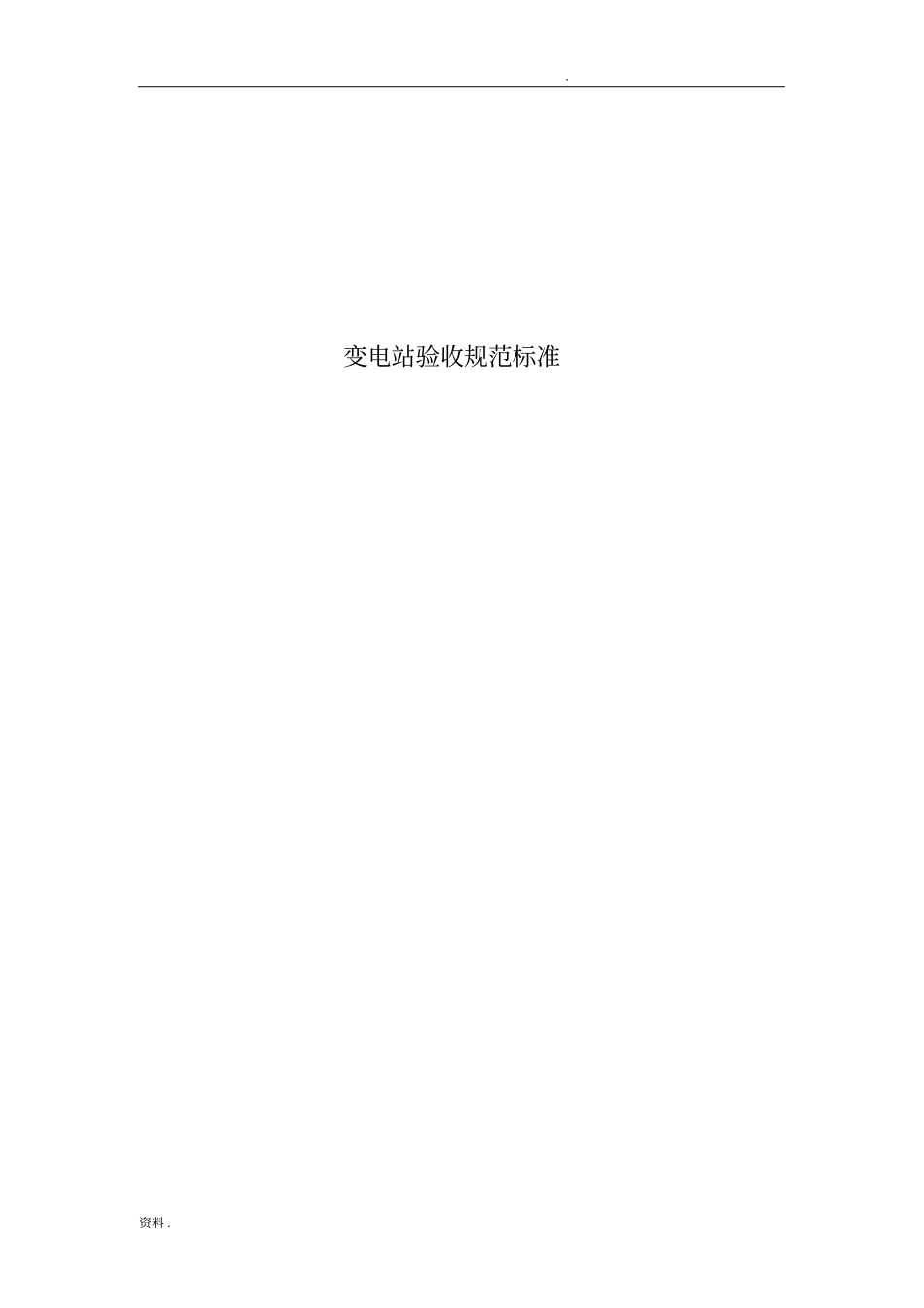

.资料.变电站验收规范标准.资料.2014年4月一次部分一、主变压器验收检查项目：1.主变压器交接试验项目：（1）绝缘油试验或SF6气体试验；（2）测量绕组连同套管的直流电阻；（3）检查所有分接头的电压比；.资料.（4）检查变压器的三相接线组别和单相变压器引出线的极性；（5）测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻；（6）非纯瓷套管的试验；（7）有载调压切换装置的检查和试验；（8）测量绕组连同套管的绝缘电阻、吸收比或极化指数；（9）测量绕组连同套管的介质损耗角正切值tanδ；（10）测量绕组连同套管的直流泄漏电流；（11）变压器绕组变形试验；（12）绕组连同套管的交流耐压试验；（13）绕组连同套管的长时感应电压试验带局部放电试验；（14）额定电压下的冲击合闸试验；（15）检查相位；（16）测量噪音。1容量为1600kVA及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行；2干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行；3变流、整流变压器的试验，可按本条的第1、2、3、4、5、7、8、12、14、15款的规定进行；4电炉变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行；5穿芯式电流互感器、电容型套管应分别按本标准第9章互感器、第16章的试验项目进行试验。6分体运输、现场组装的变压器应由订货方见证所有出厂试验项目，现场试验按本标准执行。7.0.2油浸式变压器中绝缘油及SF6气体绝缘变压器中SF6气体的试验，应符合下列规定：1绝缘油的试验类别应符合本标准中表20.0.2的规定；试验项目及标准应符合本标准中表20.0.1的规定。.资料.2油中溶解气体的色谱分析，应符合下述规定：电压等级在66kV及以上的变压器，应在注油静置后、耐压和局部放电试验24h后、冲击合闸及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。试验应按《变压器油中溶解气体分析和判断导则》GB/T7252进行。各次测得的氢、乙炔、总烃含量，应无明显差别。新装变压器油中H2与烃类气体含量（μL/L）任一项不宜超过下列数值：总烃：20，H2：10，C2H2：0，3油中微量水分的测量，应符合下述规定：变压器油中的微量水分含量，对电压等级为110kV的，不应大于20mg/L；220kV的，不应大于15mg/L；330～500kV的，不应大于10mg/L。4油中含气量的测量，应符合下述规定：电压等级为330～500kV的变压器，按照规定时间静置后取样测量油中的含气量，其值不应大于1%（体积分数）。5对SF6气体绝缘的变压器应进行SF6气体含水量检验及检漏：SF6气体含水量（20℃的体积分数）一般不大于250μL/L。变压器应无明显泄漏点。7.0.3测量绕组连同套管的直流电阻，应符合下列规定：1测量应在各分接头的所有位置上进行；21600kVA及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kVA以上三相变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%；3变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；不同温度下电阻值按照式7.0.3换算：1212tTtTRR（7.0.3）式中R1、R2——分别为温度在t1、t2（℃）时的电阻值（Ω）；T——计算用常数，铜导线取235，铝导线取225。4由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较。但应说明原因。.资料.7.0.4检查所有分接头的电压比，与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律；电压等级在220kV及以上的电力变压器，其电压比的允许误差在额定分接头位置时为±0.5%。注：“无明显差别”可按如下考虑：1电压等级在35kV以下，电压比小于3的变压器电压比允许偏差不超过±1%；2其他所有变压器额定分接下电压比允许偏差不超过±0.5%；3其它分接的电压比应在变压器阻抗电压值(%)的1/10以内，但不得超过±1%。7.0.5检查变压器的三相接线组别和单相变压器引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符。7.0.6测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引...
