全面独家详解某汽车F3DM双模电动车VIP专享VIP免费

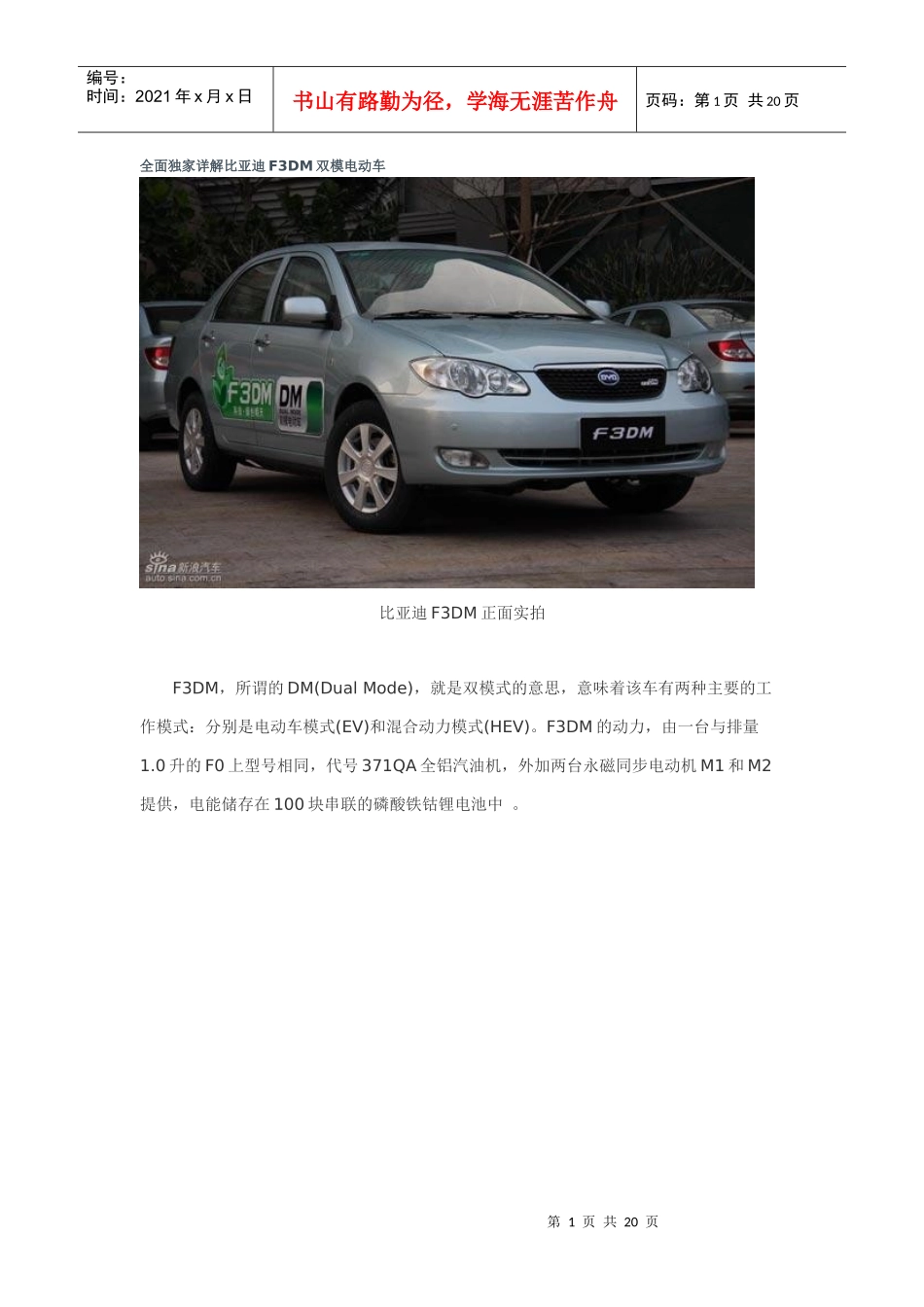

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页全面独家详解比亚迪F3DM双模电动车比亚迪F3DM正面实拍F3DM，所谓的DM(DualMode)，就是双模式的意思，意味着该车有两种主要的工作模式：分别是电动车模式(EV)和混合动力模式(HEV)。F3DM的动力，由一台与排量1.0升的F0上型号相同，代号371QA全铝汽油机，外加两台永磁同步电动机M1和M2提供，电能储存在100块串联的磷酸铁钴锂电池中。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页F3DM发动机机舱F3DM的混合动力模式，有四种工作状态。在中短途、中低速行驶的路况下，主要采用纯电动驱动方式，仅仅靠电池供电，电动机M2提供动力。如果电量充足的话，也可以纯电动方式高速行驶一段时间。带档滑行或者刹车等减速工况下，电动机M2不再消耗电能，提供动力，相反，电机反转，回收一部分损失的动能，为电池充电。在温柔驾驶，反复起停的城市路况中，大约可以降低1/8的能量消耗。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页F3DM独特的新颖标志在纯电动模式，电池接近耗尽，电量达到20%底线的时候，371QA发动机启动，带动M1发电机为电池充电。然后通过IGBT逆变器，为M2电动机供电，驱动F3行驶。如果跑长途，长期处于混合动力模式，M1发电机在电池电量只剩50%的时候就将启动，充电到70%停止工作。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页F3DM独特新颖标志在电量充足，超高速行驶或者急加速的情况下，发电机M1、电动机M2和发动机371QA将协同工作，提供强劲的动力。厂家宣传的最大功率是25+50+50=125KW，但这仅仅是一种理论上的可能性。电动机M2的型号是F3DMB-2103，额定功率只有37kW。而且371QA发动机，在节气门全开，接近6000转的时候才能发挥最大功率50KW，三种不同的动力单元同时达到峰值功率是几乎不可能的。预计实际的最大功率，大约在80KW左右，比起1.6升DA4G18汽油机的73KW，高速动力绰绰有余。中低速下，因为电动机低转速大扭矩特性，0~100公里提速仅10秒多。据实测，F3DM急速可达150公里(表速160左右)，但是，即使电池电量充足，这种状态只能持续不到15分钟。如果不超速，100~120公里时速巡航，能够行驶一段相对较长的距离。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页F3DM具体参数表综上所述，F3DM虽然号称是双模式电动车，实质上更接近传统的混合动力，只是电池容量加大到了一般混合动力车的四倍左右。类似的体系结构，在美国早就有人提出，并第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页且申报了专利保护。精通法律，肯定会通过相应的改进，合理的加以回避。除此以外，F3DM还有哪些不为人知的所长所短呢？动力电池EV详解图电动车之所以迟迟无法替代燃油发动机，电池的能量密度低，造价高是主要原因。传统铅酸电池虽然技术成熟，成本相对较低，但已经没有提高改进的余地了，根本不可能满足长途驾驶的需要，更不用说污染大，维护复杂。目前最成熟的是镍氢电池，也有难以克服的固有缺陷。比亚迪在锂电池的生产研发上，具有先天的优势，不失为一种可选的方案。前不久刚刚发布的雪佛兰VOLT，就使用了与F3DM容量差不多的锂电池，两者实现细节上有所不同，但性能表现接近。第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页HEV详解图1长远来看，最有前途的是锌—空气电池与燃料电池技术。虽然小型的一次性锌—空气电池早已实用化，燃料电池薄膜最近也取得了重大突破，但3、5年内仍然不可能推出有竞争力的车用型号。第8页共20页第7页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共20页F3DM的动力蓄电池种类,是比亚迪自己生产的磷酸铁钴锂电池,型号FADM07309,电池组标称电压330V,容量45Ah。电池单体标称电压:3.3V，由100块串联而成。锂电池本身的...
