220KV电缆出线竖井开挖支护施工措施(DOC18页)VIP免费

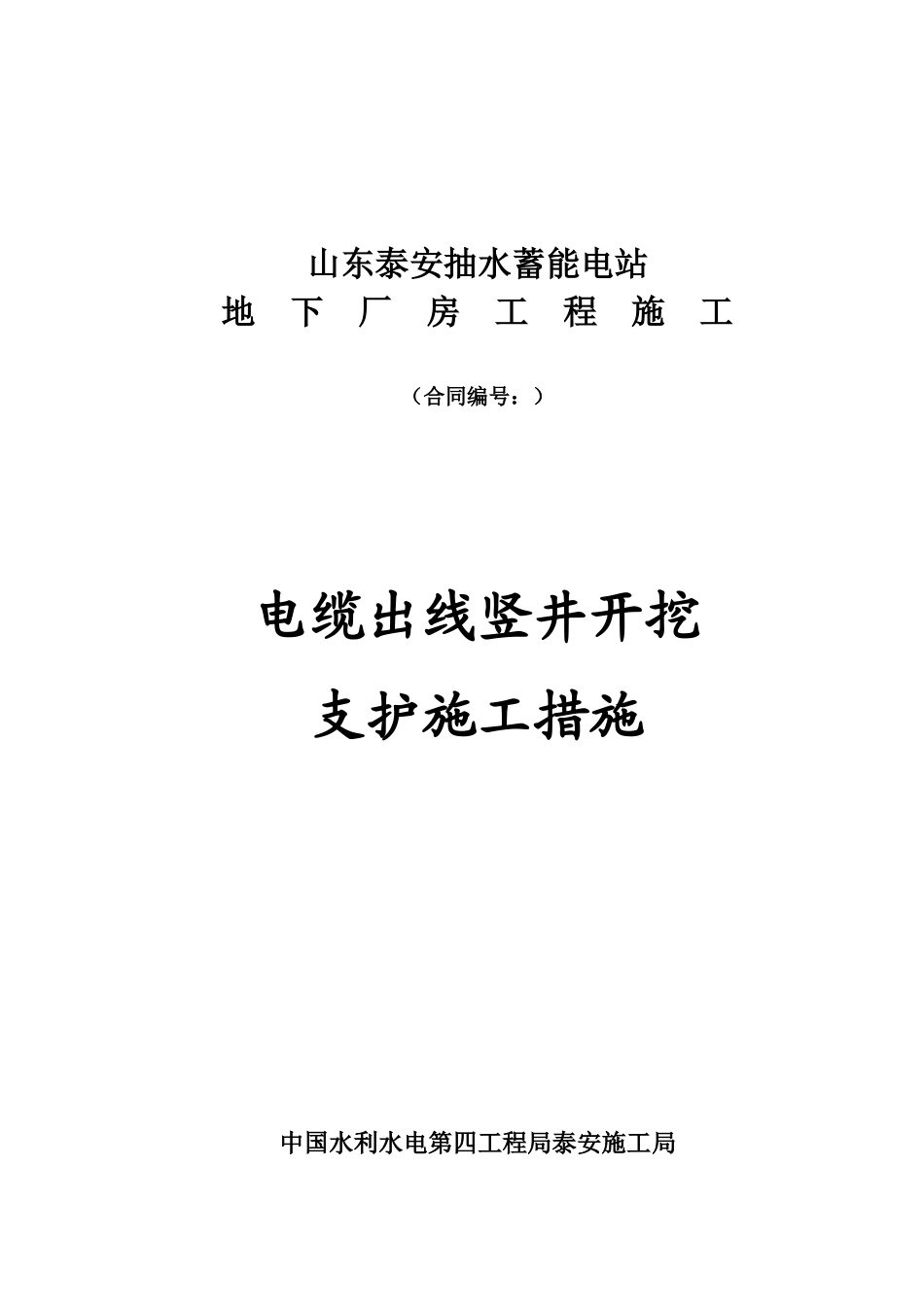

220KV电缆出线竖井开挖支护施工措施(DOC18页)_第1页
1/12
220KV电缆出线竖井开挖支护施工措施(DOC18页)_第2页
2/12
220KV电缆出线竖井开挖支护施工措施(DOC18页)_第3页
3/12
山东泰安抽水蓄能电站地下厂房工程施工(合同编号:)电缆出线竖井开挖支护施工措施中国水利水电第四工程局泰安施工局第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页年月批准:审查:校核:拟稿:一、工程概况电缆出线竖井位于主变洞的下游侧,通过一段11.75m长的竖井交通道与主变洞相通,其开口断面中轴线的桩号为厂左,厂下。电缆出线竖井开第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页挖支护由五部分组成:即以上竖井井口周围土石方的明挖区;以上竖井段与厂内电缆道相连段;~之间10.8m×10.5m竖井段;~之间10.4m×10.1m竖井段;~之间3.1m×3.25m竖井段;其中竖井交通道的开挖支护也并入该措施内。竖井交通道在主变洞内的开口断面底板高程为,其断面中轴线桩号为厂左,其开挖断面呈城门洞型,尺寸为3.55m×3.5m,是电缆出线竖井开挖的出碴通道。为了保证施工质量及相关技术要求,特编写电缆出线竖井及竖井交通道开挖与支护等项目的施工措施,指导现场施工。第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页二、主要设计工程量本措施所指的工程量主要包括电缆出线竖井的石方井挖,喷锚支护,排水孔,以及竖井交通道的石方洞挖、喷锚支护、排水孔等项目,根据设计图纸进行统计,主要工程量(不包括以上井口附近边坡土石方明挖与支护)如下:序号名称单位工程量备注电缆出线竖井深米,计划采用反井钻机先钻φ1.4m的导井,然后分三层(三次)使用手风钻自上而下进行扩挖,由竖井交通道出碴至主变洞,再由主变洞另行集中出碴。在竖井第三次扩挖时锚杆孔的施工紧随扩挖进行即在施工爆破炮孔的同时将周围井壁的系统锚杆孔也一并施工。然后再进行相应喷锚支护。因此总体安排为:井口开挖支护处理—>反井钻机钻设导井(竖井交通道开挖支护)—>手风钻第一次扩挖—>手风钻第二次扩挖—>手风钻第三次扩挖、支护—>之间开挖、支护。四、施工进度安排现电缆通道已贯通,主变洞第二层开挖已完成,开关站隧洞开挖也将于月日全断面贯通,计划可于月25日左右进行竖井井口土石方明挖及边坡支护。经现场查看,从开关站隧洞洞口开挖至电缆出现竖井,需一个星期,故计划在月日前安装调试完成反井钻机并开始钻设导孔,月日左右可将导孔打通,此时可在电缆通道内安装反井钻φ1.4m钻头进行导井的开挖,天后即月日前可完成导井的开挖。并与竖井交通道实现贯通,此后随即进行竖井的第一次、第二次、第三次扩挖以及支护施工。年月日可完成第一次扩挖,月日可完成第二次扩挖,月日可完成第三次扩挖及支护工作,在实际施工时,也可将二、三层结合起来错面开挖施工,以加快进度。五、施工临建布置.施工通道出碴通道:由于导井开挖是自下而上进行,故所产生的石碴经由已开挖的导井进入电缆通道,并由人工从电缆通道运至主变洞。同样,导井贯通后扩挖的石碴也由导井溜碴至主变洞集中运出。施工人员、机械通道:由反井钻机钻设导孔、导井,此时的施工通道已得到解决,但在扩挖时,需在井口搭建卷扬机龙门支架,并在相应位置安装一台卷扬机,由此形成一条沿竖井方向的施工竖向通道。.施工用水用1”塑料管,接二级高位水池引水管引水至开关站346m高程,向反井钻供水。为保证竖井开挖的持续供水,需砌筑一水池(×5m),扩挖时用2”供水管从水池处接取并向竖井开挖掌子面供水,2”钢管可通过加焊插筋固定在井壁上。制一水包,以便在开挖掌子面时,通过胶管向掌子面供水。第4页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页.施工用风扩挖竖井时用2”供风管从开关站附近的17m3移动式电动空压机引风至井内距掌子面~,然后制一风包,并用软管引风到工作面,2”供风钢管固定方式与供水管相同。.施工用电扩挖竖井时,用185mm电缆从开关站附近布置的一台变压器引电,供空压机及其它施工设备使用,从开关柜上分出50mm电缆,通过设在井口附近的辘轳延入或提出竖井,供井内小型设备用电。施工设备可在井外先接好电源,然后和操作平台一起进入竖井,在到达工作面后...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

220KV电缆出线竖井开挖支护施工措施(DOC18页)
