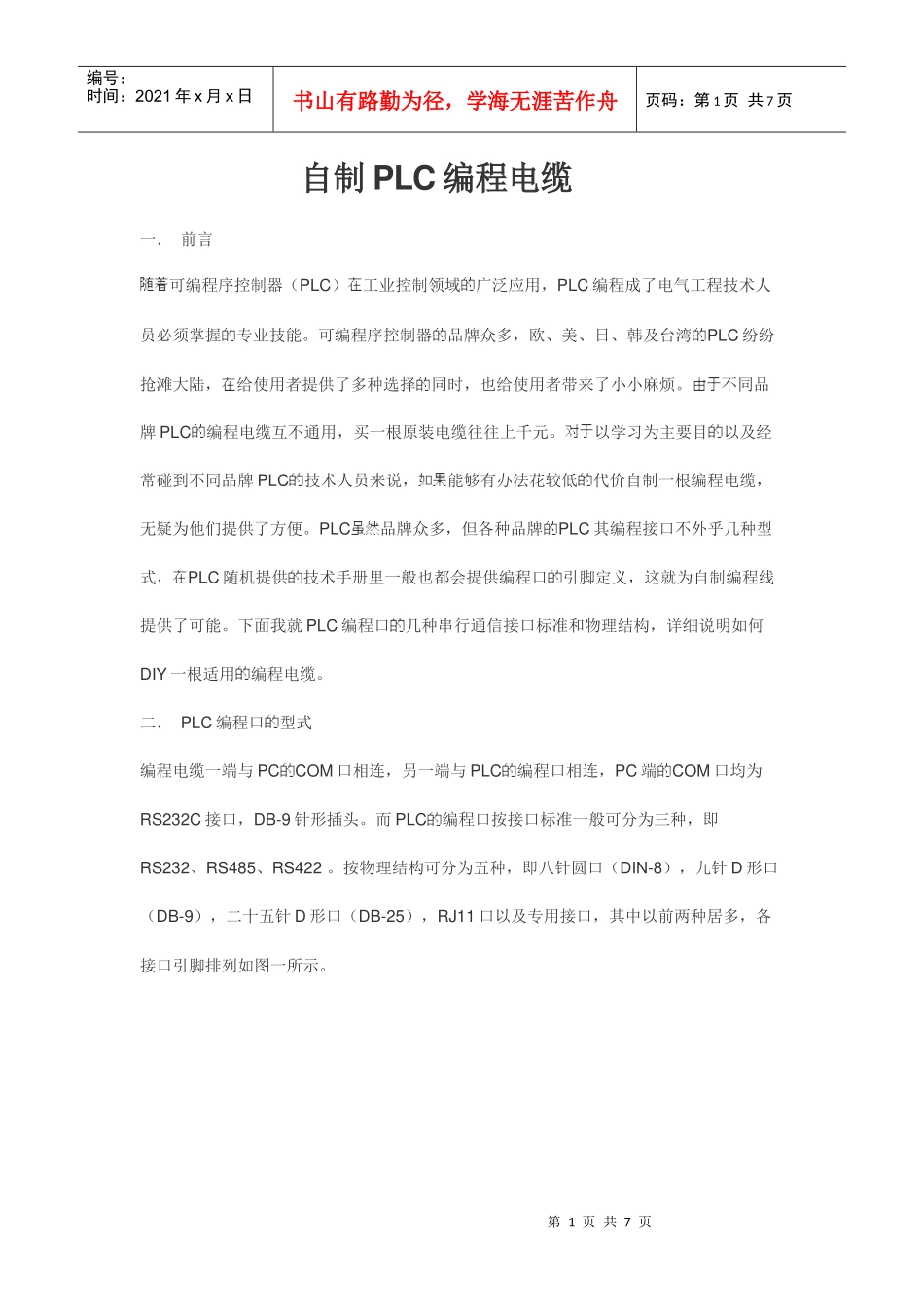

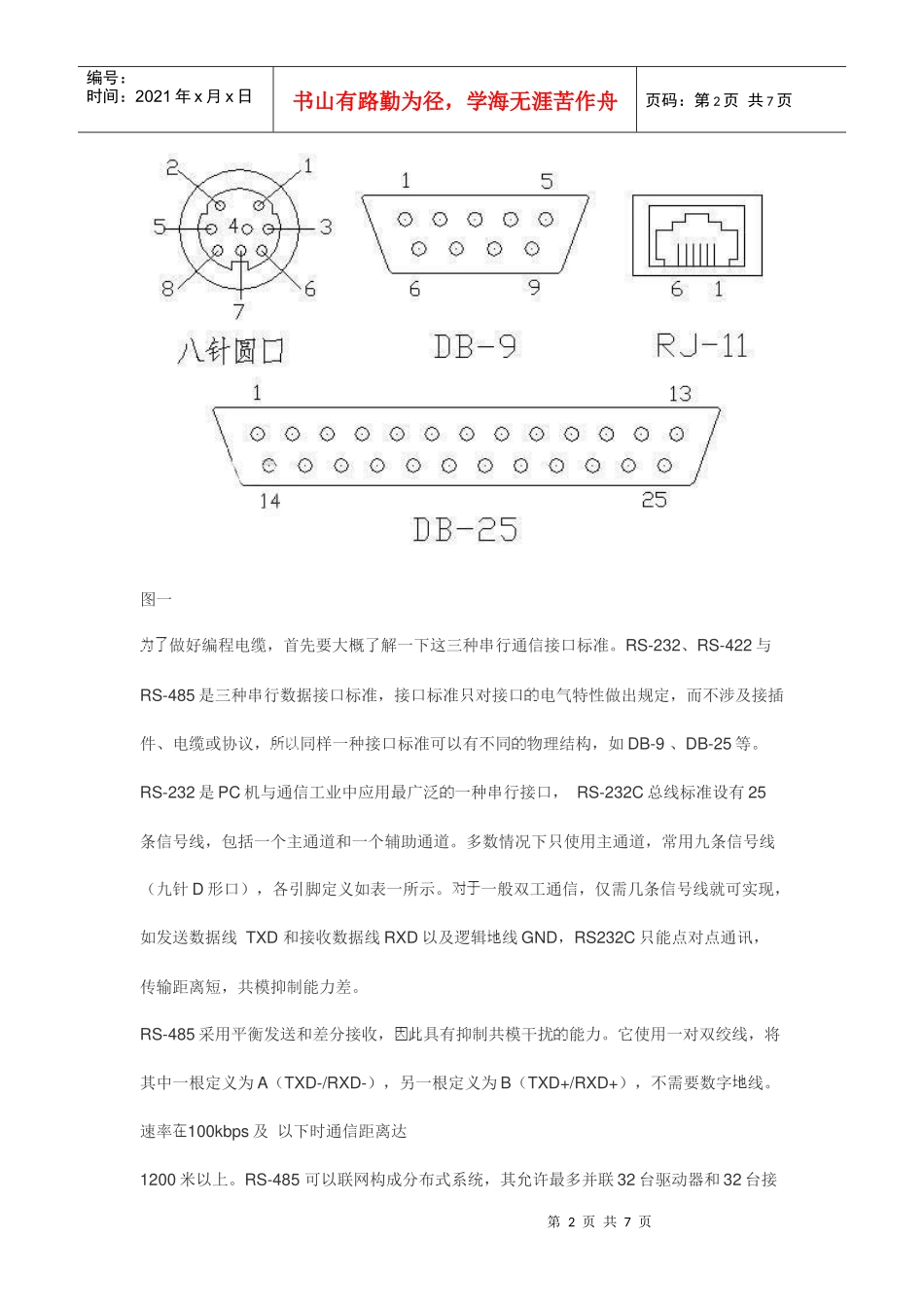

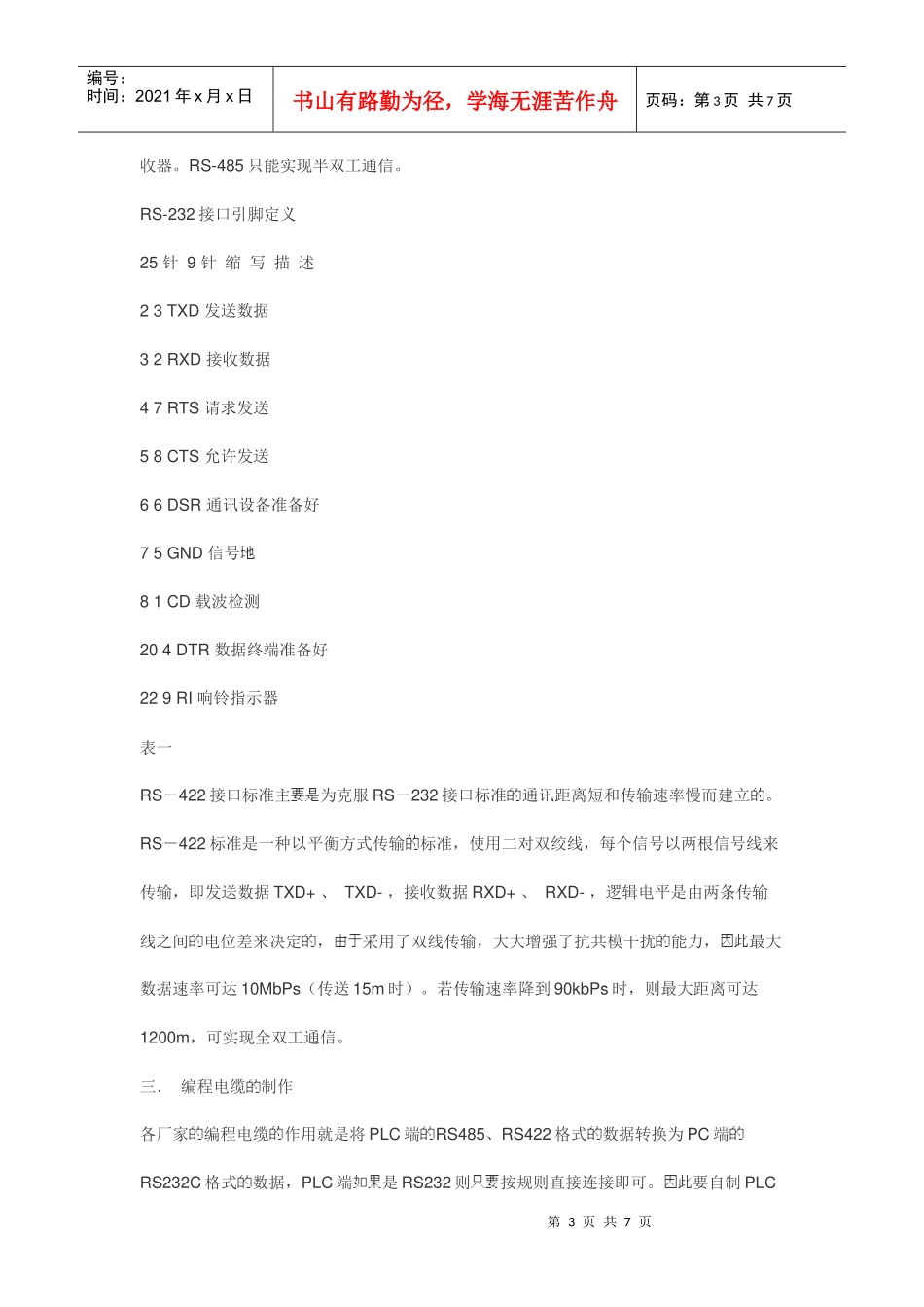

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页自制PLC编程电缆一．前言可编程序控制器（PLC）工业控制领域广泛应用，PLC编程成了电气工程技术人员必须掌握专业技能。可编程序控制器品牌众多，欧、美、日、韩及台湾PLC纷纷抢滩大陆，给使用者提供了多种选择同时，也给使用者带来了小小麻烦。不同品牌PLC编程电缆互不通用，买一根原装电缆往往上千元。以学习为主要目以及经常碰到不同品牌PLC技术人员来说，能够有办法花较低代价自制一根编程电缆，无疑为他们提供了方便。PLC品牌众多，但各种品牌PLC其编程接口不外乎几种型式，PLC随机提供技术手册里一般也都会提供编程口引脚定义，这就为自制编程线提供了可能。下面我就PLC编程口几种串行通信接口标准和物理结构，详细说明如何DIY一根适用编程电缆。二．PLC编程口型式编程电缆一端与PCCOM口相连，另一端与PLC编程口相连，PC端COM口均为RS232C接口，DB-9针形插头。而PLC编程口按接口标准一般可分为三种，即RS232、RS485、RS422。按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图一做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口电气特性做出规定，而不涉及接插件、电缆或协议，同样一种接口标准可以有不同物理结构，如DB-9、DB-25等。RS-232是PC机与通信工业中应用最广泛一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。一般双工通信，仅需几条信号线就可实现，如发送数据线TXD和接收数据线RXD以及逻辑线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。RS-485采用平衡发送和差分接收，具有抑制共模干扰能力。它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD+/RXD+），不需要数字线。速率100kbps及以下时通信距离达1200米以上。RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页收器。RS-485只能实现半双工通信。RS-232接口引脚定义25针9针缩写描述23TXD发送数据32RXD接收数据47RTS请求发送58CTS允许发送66DSR通讯设备准备好75GND信号81CD载波检测204DTR数据终端准备好229RI响铃指示器表一RS－422接口标准主为克服RS－232接口标准通讯距离短和传输速率慢而建立。RS－422标准是一种以平衡方式传输标准，使用二对双绞线，每个信号以两根信号线来传输，即发送数据TXD+、TXD-，接收数据RXD+、RXD-，逻辑电平是由两条传输线之间电位差来决定，采用了双线传输，大大增强了抗共模干扰能力，最大数据速率可达10MbPs（传送15m时）。若传输速率降到90kbPs时，则最大距离可达1200m，可实现全双工通信。三．编程电缆制作各厂家编程电缆作用就是将PLC端RS485、RS422格式数据转换为PC端RS232C格式数据，PLC端是RS232则按规则直接连接即可。要自制PLC第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页编程电缆，就必须将PLC端RS485、RS422转换为PC机能够识别RS232C，PC才能与PLC通信，完成下载、上传、监控等工作，这就涉及到一个接口标准转换问题。实现接口转换有几种方法：一是用简易电平转换电路，但一种电路只能针对一种PLC，且功能不全，性能太可靠，可能会损坏PC机串口；二是用专用接口转换IC，但业余实现起来比较复杂，不适合自制。这里我们使用一种成品通讯接口转换器，可以实现RS232/RS485/RS422转换，是专用通讯接口转换器，使用起来很方便且性能可靠，价格也比较低。该类产品市场上比较多，以四川德阳四星电子产品SC-485C接口转换器为例，该转换器用于RS232到RS485/RS422通讯转换,体积小巧,两个DB-9插头...
