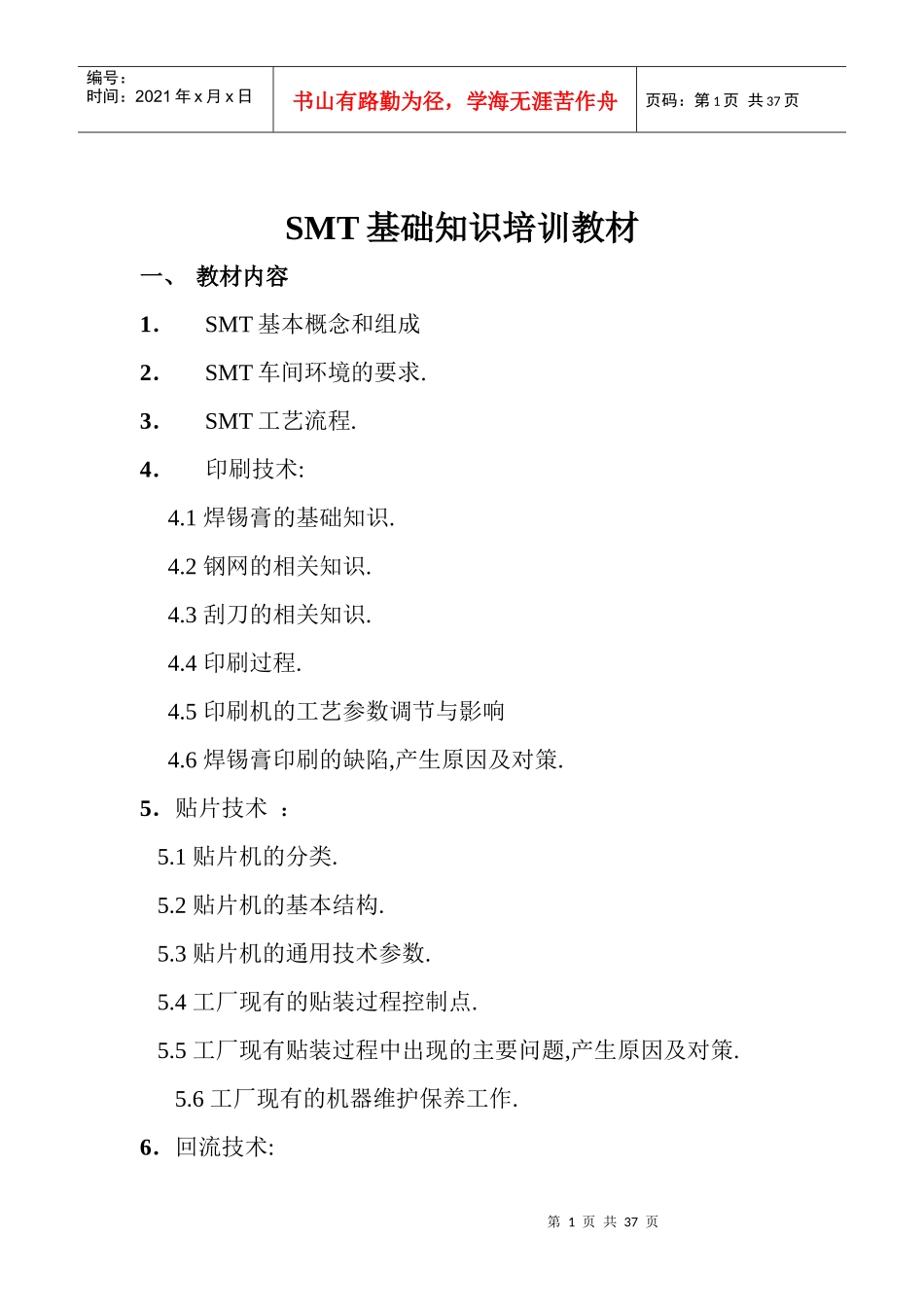

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页SMT基础知识培训教材一、教材内容1．SMT基本概念和组成2．SMT车间环境的要求.3．SMT工艺流程.4．印刷技术:4.1焊锡膏的基础知识.4.2钢网的相关知识.4.3刮刀的相关知识.4.4印刷过程.4.5印刷机的工艺参数调节与影响4.6焊锡膏印刷的缺陷,产生原因及对策.5．贴片技术：5.1贴片机的分类.5.2贴片机的基本结构.5.3贴片机的通用技术参数.5.4工厂现有的贴装过程控制点.5.5工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6工厂现有的机器维护保养工作.6．回流技术:第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页6.1回流炉的分类.6.2GS-800热风回流炉的技术参数.6.3GS-800热风回流炉各加热区温度设定参考表.6.4GS-800回流炉故障分析与排除对策.6.5GS-800保养周期与内容.6.6SMT回流后常见的质量缺陷及解决方法.6.7SMT炉后的质量控制点7．静电相关知识。《SMT基础知识培训教材书》二．目的为SMT相关人员对SMT的基础知识有所了解。三．适用范围该指导书适用于SMT车间以及SMT相关的人员。四．参考文件3.1IPC-6103.2E3CR201《SMT过程控制规范》第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页3.3创新的WMS五．工具和仪器六．术语和定义七．部门职责八．流程图九．教材内容1．SMT基本概念和组成：1.1SMT基本概念SMT是英文:SurfaceMountingTechnology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2．SMT车间环境的要求第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页2.1SMT车间的温度:20度---28度,预警值:22度---26度2.2SMT车间的湿度:35%---60%,预警值:40%---55%2.3所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽.3．SMT工艺流程：OK高速机贴片第5页共37页第4页共37页领料上料印刷准备编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页NOOKNO洗板第6页共37页第5页共37页检查检查参照LOADINGLIST填写上料记录表印刷统计过程控制图SMT元件丢料记录编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页NO多功能机贴片第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页NOOKOKOKNONOOKNO回流检查IPQC第8页共37页第7页共37页SMT元件丢料记录目视维修重工报废校正炉前目视检查编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共37页OK4．印刷技术：MIMA第9页共37页第8页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共37页4.1焊锡膏(SOLDERPASTE)的基础知识4.1.1焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小.4.1.3焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果.4.1.4影响焊锡膏黏度的因素4.1.4.1焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加.4.1.4.2焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.第10页共37页第9页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共37页4.1.4.3温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度.4.1.4.4剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.黏度黏度黏度粉含量粒度温度4.1.5焊锡膏的检验项目第11页共37页第10页共37页编号：...
