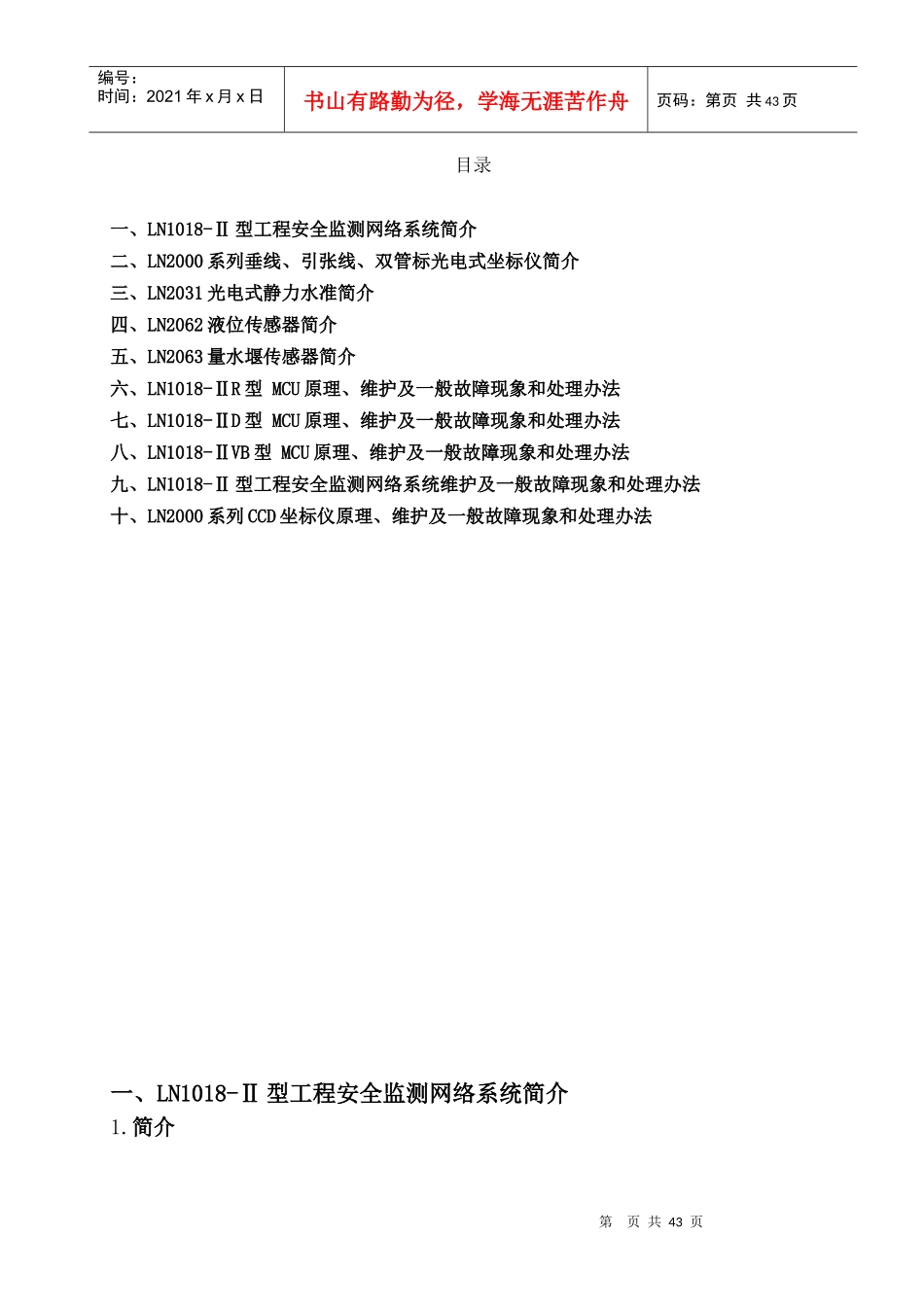

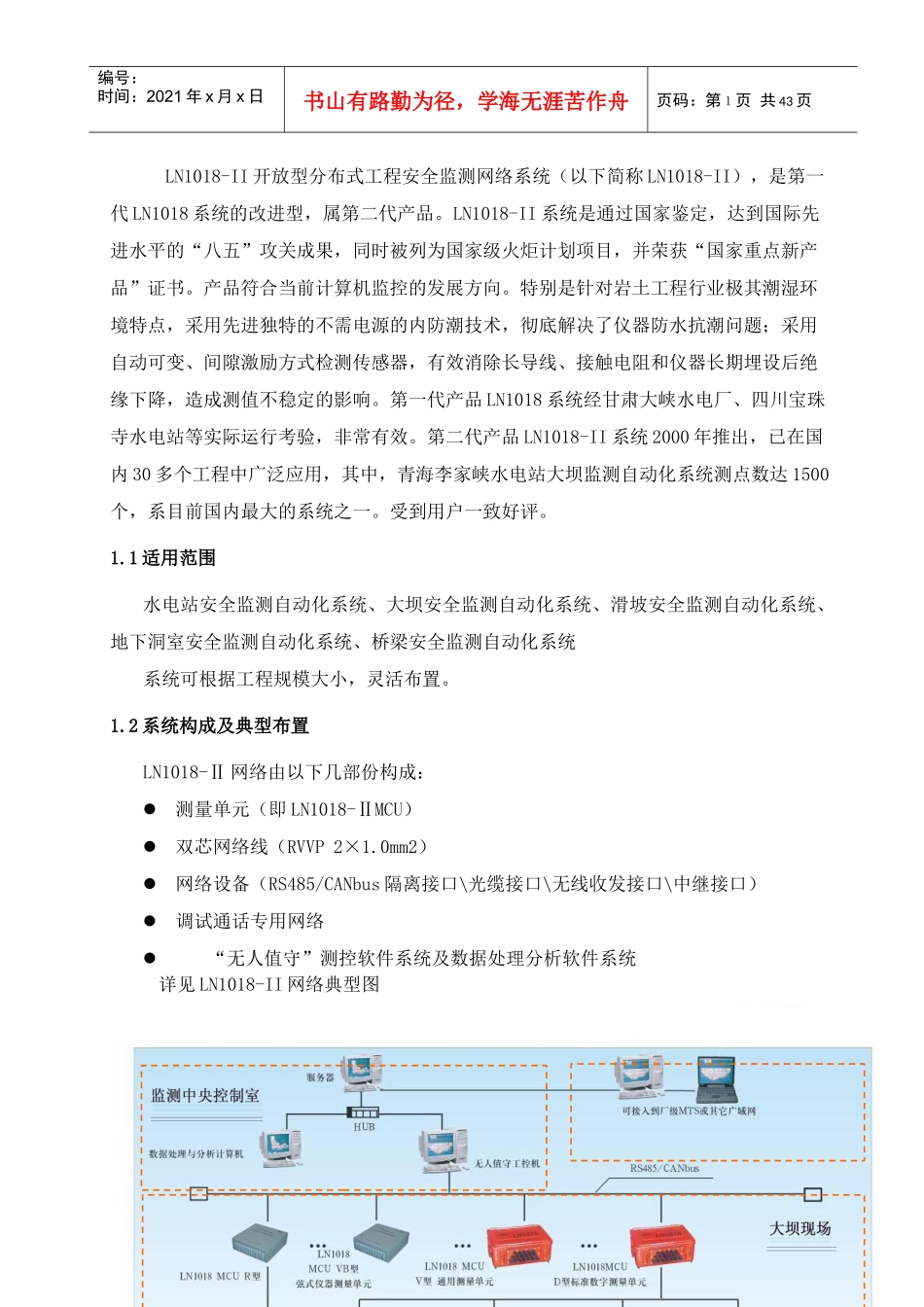

岩土工程安全监测产品维护手册西安联能自动化工程有限责任公司二○○五年十月第页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第页共43页目录一、LN1018-Ⅱ型工程安全监测网络系统简介二、LN2000系列垂线、引张线、双管标光电式坐标仪简介三、LN2031光电式静力水准简介四、LN2062液位传感器简介五、LN2063量水堰传感器简介六、LN1018-ⅡR型MCU原理、维护及一般故障现象和处理办法七、LN1018-ⅡD型MCU原理、维护及一般故障现象和处理办法八、LN1018-ⅡVB型MCU原理、维护及一般故障现象和处理办法九、LN1018-Ⅱ型工程安全监测网络系统维护及一般故障现象和处理办法十、LN2000系列CCD坐标仪原理、维护及一般故障现象和处理办法一、LN1018-Ⅱ型工程安全监测网络系统简介1.简介第１页共43页第页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共43页LN1018-II开放型分布式工程安全监测网络系统（以下简称LN1018-II），是第一代LN1018系统的改进型，属第二代产品。LN1018-II系统是通过国家鉴定，达到国际先进水平的“八五”攻关成果，同时被列为国家级火炬计划项目，并荣获“国家重点新产品”证书。产品符合当前计算机监控的发展方向。特别是针对岩土工程行业极其潮湿环境特点，采用先进独特的不需电源的内防潮技术，彻底解决了仪器防水抗潮问题；采用自动可变、间隙激励方式检测传感器，有效消除长导线、接触电阻和仪器长期埋设后绝缘下降，造成测值不稳定的影响。第一代产品LN1018系统经甘肃大峡水电厂、四川宝珠寺水电站等实际运行考验，非常有效。第二代产品LN1018-II系统2000年推出，已在国内30多个工程中广泛应用，其中，青海李家峡水电站大坝监测自动化系统测点数达1500个，系目前国内最大的系统之一。受到用户一致好评。1.1适用范围水电站安全监测自动化系统、大坝安全监测自动化系统、滑坡安全监测自动化系统、地下洞室安全监测自动化系统、桥梁安全监测自动化系统系统可根据工程规模大小，灵活布置。1.2系统构成及典型布置LN1018-Ⅱ网络由以下几部份构成：测量单元（即LN1018-ⅡMCU）双芯网络线（RVVP2×1.0mm2）网络设备（RS485/CANbus隔离接口\光缆接口\无线收发接口\中继接口）调试通话专用网络“无人值守”测控软件系统及数据处理分析软件系统详见LN1018-II网络典型图第２页共43页第１页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共43页1.3系统主要功能特点⑴位于工程现场的测量单元（MCU）可接入不同类型的传感器：差动电阻式仪器和振弦式仪器（如应变计、测缝计、渗压计、钢筋计、压应力计等）以及输出标准信号的垂线、引张线坐标仪，静力水准传感器，压阻式扬压力、绕坝水位、渗漏量传感器。⑵易维护、易扩充，任何一个局部故障与正常维修，不影响全体系统的运行。⑶系统测量单元（MCU）通讯协议（LNNet2.）对用户开放。⑷系统各种软件系统均在WindowsNT或98平台下，采用VB、VC开发，采用通用的Windows数据库，ASCⅡ码程控命令对用户公开。⑸系统（MCU）采用可根据仪器绝缘情况自动调整激励的技术，提高测量精度。⑹系统（MCU）内防潮与外防潮相结合，抗潮湿能力极强。⑺采集速率快，通讯速率高，智能处理功能强大，每个MCU有历史数据存储区32KB。⑻支持电缆、光纤、无线通讯方式，为系统布置提供了较强的灵活性。⑼支持电池电源备用系统，发生停电时，无间隙自动切换至备用电池供电。主要功能1.4系统主要技术指标（1）通信协议：RS-485/CANbus，延长通信距离。（2）可挂接1～128个测量单元（MCU）稳定通信。（3）网络通讯速率：300bps～192000bps（推荐2400bps）。（4）每个测量单元（MCU）可测：20～60支传感器。（5）工作环境：温度-20℃～+50℃，湿度小于95%。（6）抗雷击电压：≥1000V/S。（7）平均无故障时间（MTBF）≥28000小时。（8）工作方式：连续。第３页共43页第２页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共43页2．LN1018-II测量单元（MCU）2.1内观差阻式仪器测量单元（型号：LN1018-IIMCUR）该测量单元由主机板、传感...
