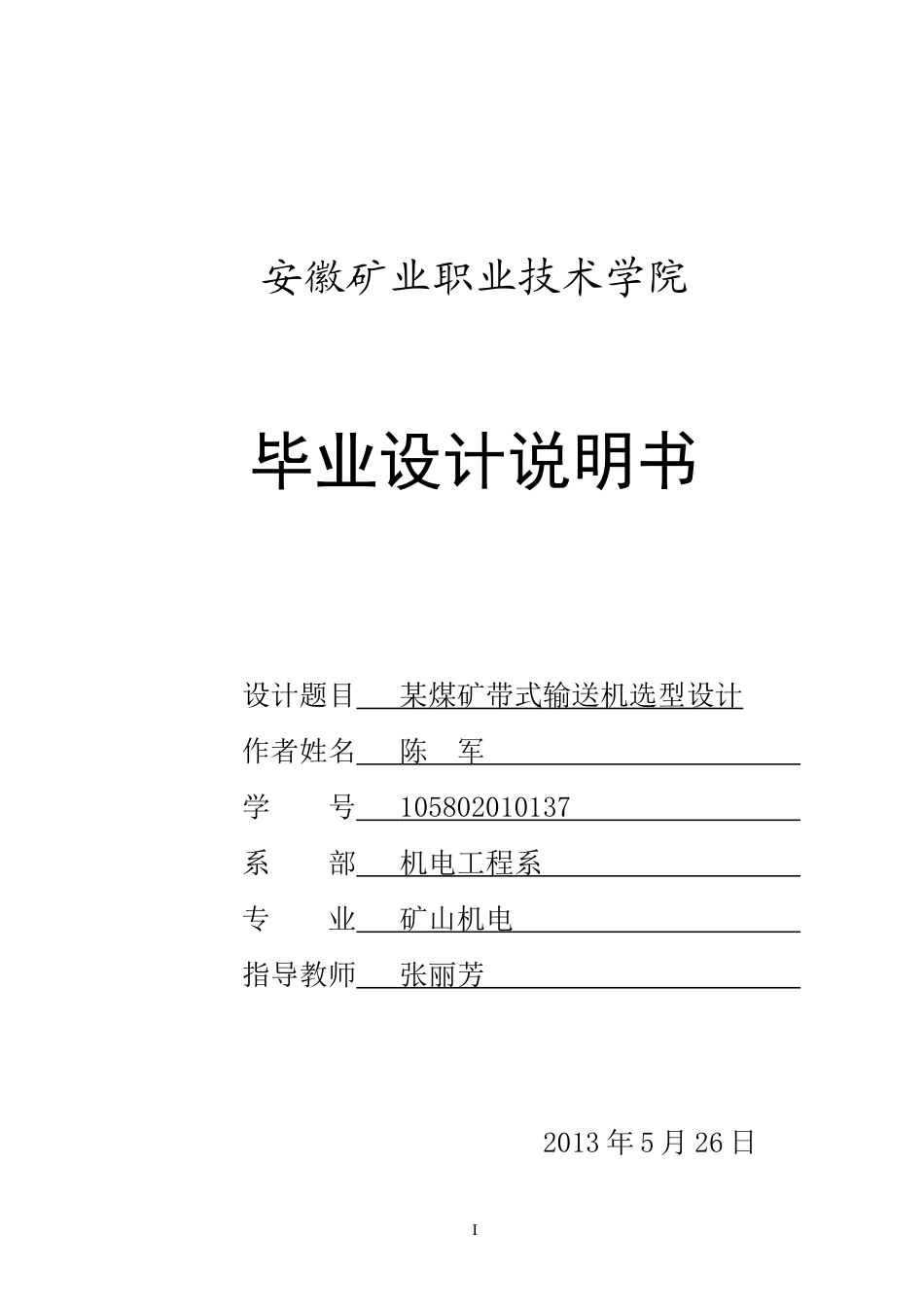

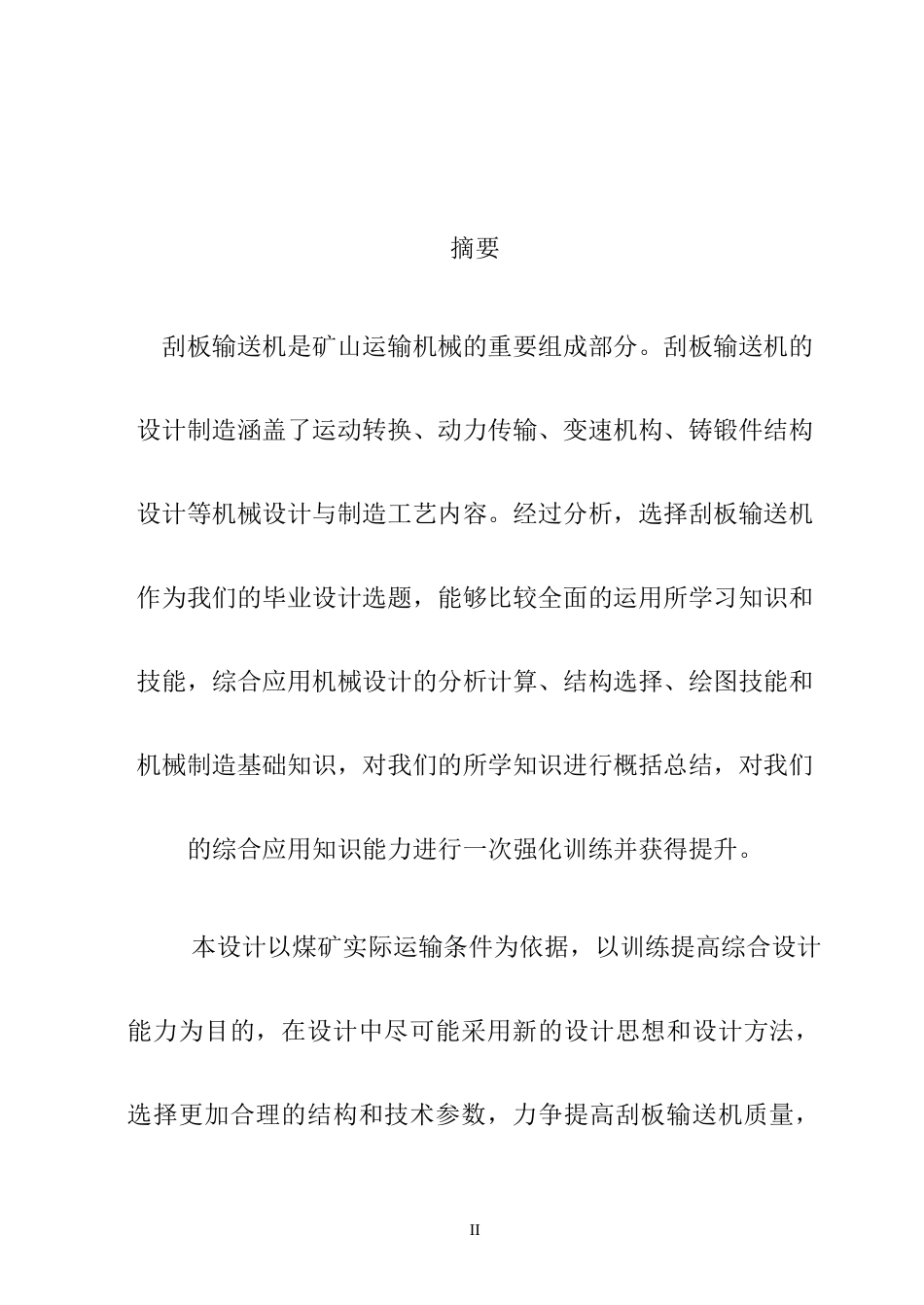

安徽矿业职业技术学院毕业设计说明书设计题目某煤矿带式输送机选型设计作者姓名陈军学号105802010137系部机电工程系专业矿山机电指导教师张丽芳2013年5月26日I摘要刮板输送机是矿山运输机械的重要组成部分。刮板输送机的设计制造涵盖了运动转换、动力传输、变速机构、铸锻件结构设计等机械设计与制造工艺内容。经过分析，选择刮板输送机作为我们的毕业设计选题，能够比较全面的运用所学习知识和技能，综合应用机械设计的分析计算、结构选择、绘图技能和机械制造基础知识，对我们的所学知识进行概括总结，对我们的综合应用知识能力进行一次强化训练并获得提升。本设计以煤矿实际运输条件为依据，以训练提高综合设计能力为目的，在设计中尽可能采用新的设计思想和设计方法，选择更加合理的结构和技术参数，力争提高刮板输送机质量，II降低生产成本，在充分吸收学习现有的刮板输送机设计经验的基础上，参考有关设计资料，查阅《机械设计手册》等工具书，按照机械工程设计程序、方法和技术规范进行设计。主设计主要研究问题有：矿用刮板输送机的型式与性能比较、矿用刮板矿输送机的整体选型、减速器的优化、刮板链的设计、液力耦合器的选型等，设计出具有实际应用要求的产品。通过这次设计，锻炼了自己调研分析、加工与整理、运用工具手册的能力，初步掌握了机械工程设计程序、方法和技术规范，提高工程设计计算、理论分析、图表绘制、技术文件编写的能力。III目录第一章概述-----------------------------------------11.1刮板输送机的工作原理与基本结构组成----------------------11.2刮板输送机的使用范围和主要类型、系列--------------------21.3刮板输送机的发展----------------------------------------31.4刮板输送机的主要特点------------------------------------4第二章刮板输送机的选型设计计算---------------------52.1设计原始参数和要求--------------------------------------62.2运输生产能力计算----------------------------------------72.3最大铺设长度-------------------------------------------9IV第三章刮板输送机机头部和机尾部的设计--------------103.1机头部和机尾部结构组成及功能分析-----------------------113.2减速器-------------------------------------------------123.3链轮的几何尺寸及齿形计算-------------------------------143.4机头架和机尾架-----------------------------------------203.5紧链装置-----------------------------------------------21第四章刮板输送机机身部的设计计算------------------224•1溜槽的结构及受力分析-----------------------------------224.2溜槽联接结构的分析-------------------------------------234.3圆环链的结构特点分析及强度校核-------------------------24第五章液力耦合器的选型设计------------------------27第六章技术经济分析--------------------------------28第七章刮板输送机的安装、运转----------------------29第八章刮板输送机的日常维护------------------------30参考文献------------------------------------------32致谢-------------------------------------------33V第１页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共42页第一章概述煤矿井下运输机械工作任务繁重，工作条件恶劣。特别是采掘工作面的运输机械，要求其主要运动部件和工作机构（牵引机构及承载机构）强度高、刚度大、韧性好、耐磨损、抗腐蚀。根据这些要求，使用链条作为输送机的牵引机构比较合适。啮合驱动链牵引的连续动作式煤矿运输机械主要有：用于采掘工作面及采区巷道的刮板输送机和板式输送机；主要用于采区巷道及运输大巷的平面可弯曲带式输送机。刮板输送机是一种重要的矿山运输机械。由于它结构简单、使用寿命长，运转可靠性高、节能高效、输送距离长、密封性能好且维修方便，在冶金、建材、化工、火电、矿山等行业里广泛使用。这次我们进行刮板输送机的选型设计，概括起来有以下几方面：1.了解了刮板输送机的发展概况，生产目的、生产程序及产品供求...
