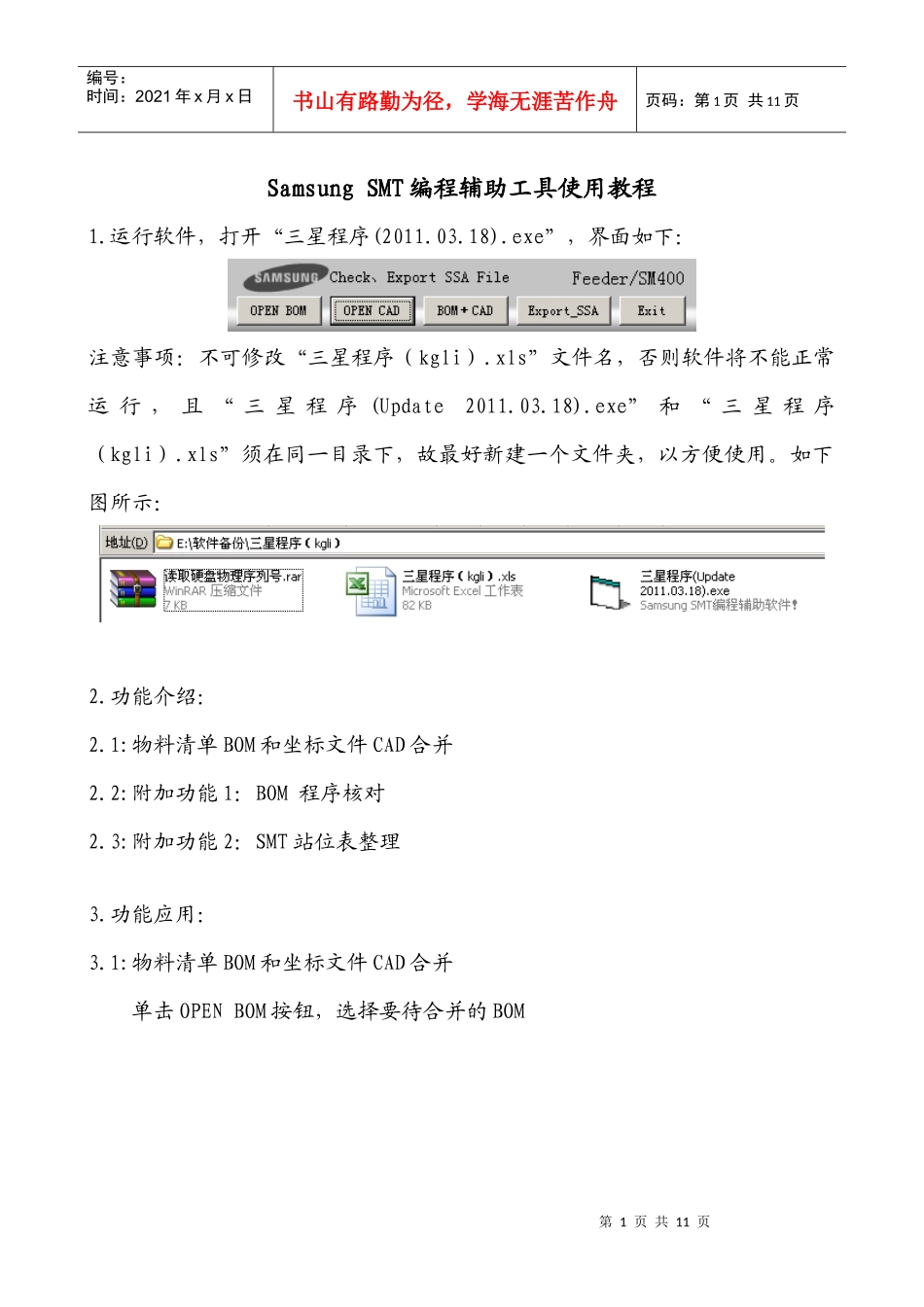

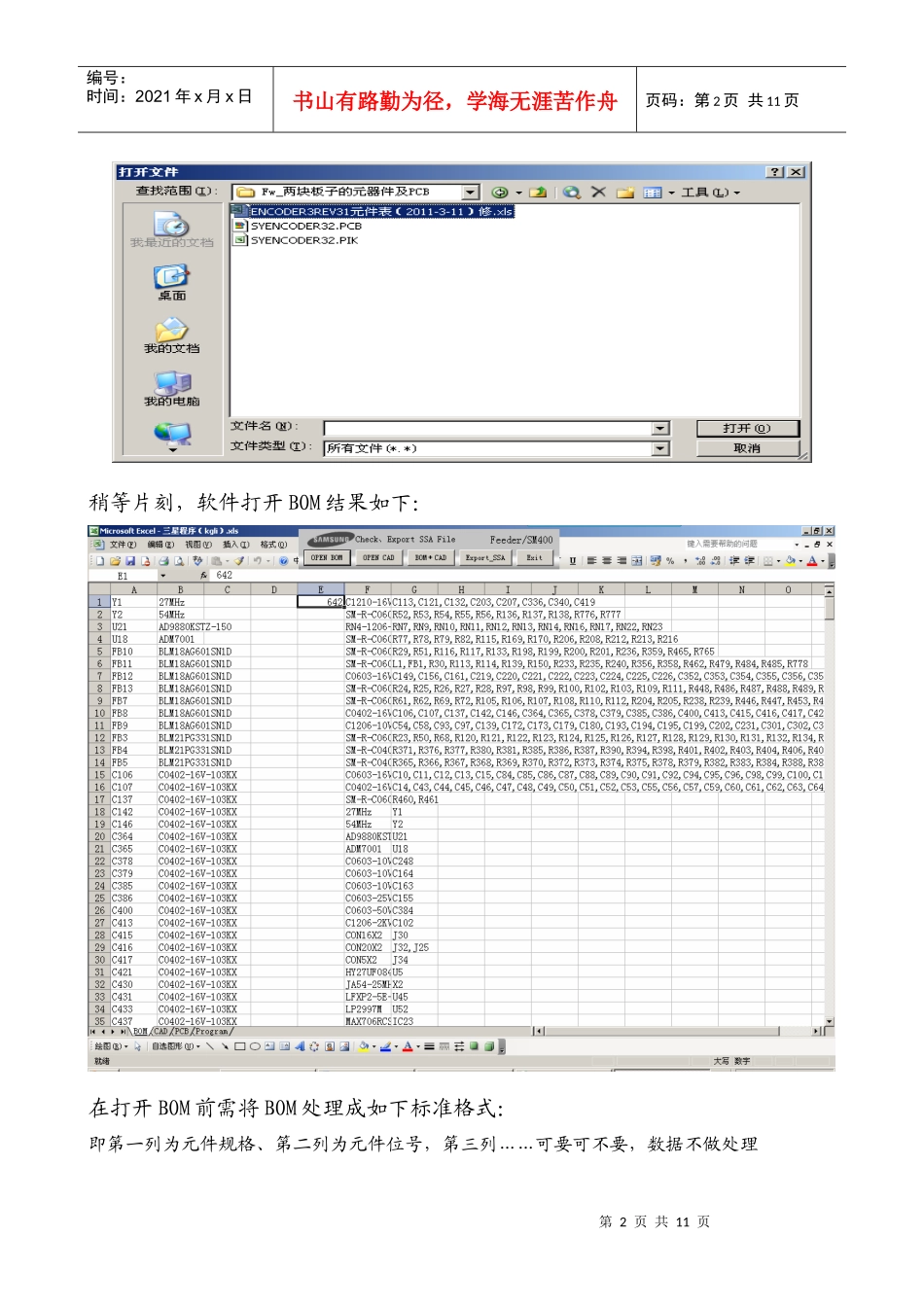

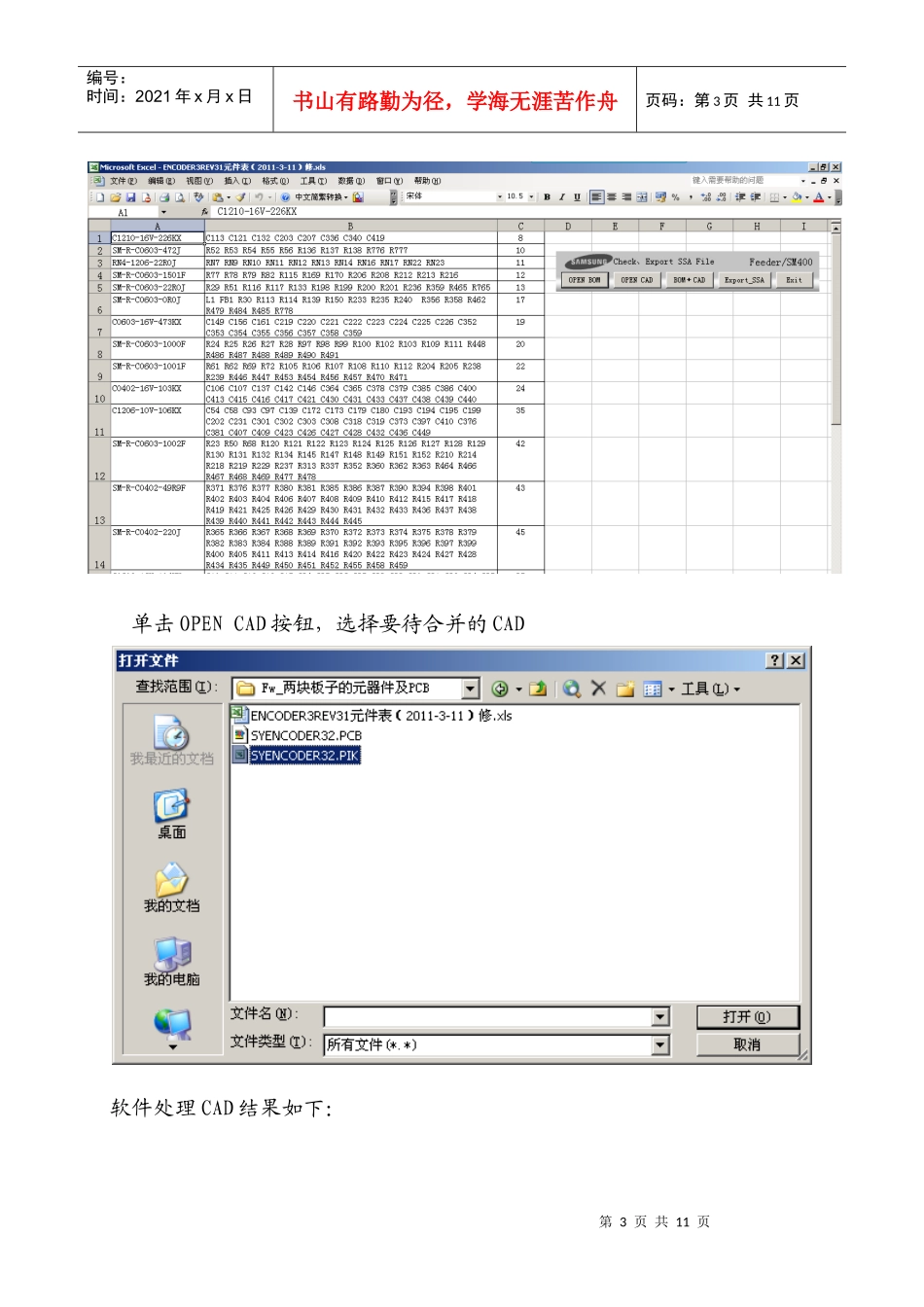

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页SamsungSMT编程辅助工具使用教程1.运行软件，打开“三星程序(2011.03.18).exe”，界面如下：注意事项：不可修改“三星程序（kgli）.xls”文件名，否则软件将不能正常运行，且“三星程序(Update2011.03.18).exe”和“三星程序（kgli）.xls”须在同一目录下，故最好新建一个文件夹，以方便使用。如下图所示：2.功能介绍：2.1:物料清单BOM和坐标文件CAD合并2.2:附加功能1：BOM程序核对2.3:附加功能2：SMT站位表整理3.功能应用：3.1:物料清单BOM和坐标文件CAD合并单击OPENBOM按钮，选择要待合并的BOM第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页稍等片刻，软件打开BOM结果如下：在打开BOM前需将BOM处理成如下标准格式：即第一列为元件规格、第二列为元件位号，第三列……可要可不要，数据不做处理第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页单击OPENCAD按钮，选择要待合并的CAD软件处理CAD结果如下：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页单击BOM+CAD按钮，进行BOM和CAD合并，合并结果如下图所示：第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页单击ExportSSA按钮，输出三星SSA格式坐标文件，由于有TOP面和BOT面两个程序，故会输出两个SSA文件，请正确填写坐标文件名称输出TOP面坐标文件：第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页输出BOT面坐标文件：文件输出结果如下：第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页关于文件格式支持：支持常见EDA软件输出格式的坐标文件，如PROTEL99/DXP、PADS2007/9.2、GC-PLACE、GC-PowerStation、AD6.0等，在软件中只需要设好原点即可，无需更改单位（如在软件中将系统单位由MIL更改为MM）。另外也支持公司内部标准格式（需定制）。3.2:附加功能1：BOM程序核对将要核对的BOM整理成为标准格式BOM，即第一列为元件规格、第二列为元件位号……使用：单击OPENBOM按钮，选择将要核对的第一份BOM（为了便于区分，我们暂且称之为BOM）；单击Check，打开将要核对的第二份BOM（为了便于区分，我们暂且称之为程序），之后软件将进行自动核对及给出核对结果。第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页3.3:附加功能2：SMT站位表整理三星MMI软件里面给出的站位表经常位号显示不完全，不符合我们的要求，需要我们另外整理一下：先在MMI中导出相关文件，方法一：第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页方法二：单击Feeder/SM400，选择刚才生成的文件，软件会自动进行，并整理成如下格式：第10页共11页第9页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共11页一些说明：该功能适用于三星CP45、SM系列机型，对于个别MMI版本及贴片程序可能会有BUG……4.软件使用须知：本软件在WindowsXP+Office2003系统上运行正常，在其他系统环境下第11页共11页第10页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共11页不一定能正常使用。为了防止任意复制或传播，该工具软件只能在指定电脑上使用，故需你提供电脑的硬盘物理序列号（重装系统不影响使用），不便之处，敬请谅解。
