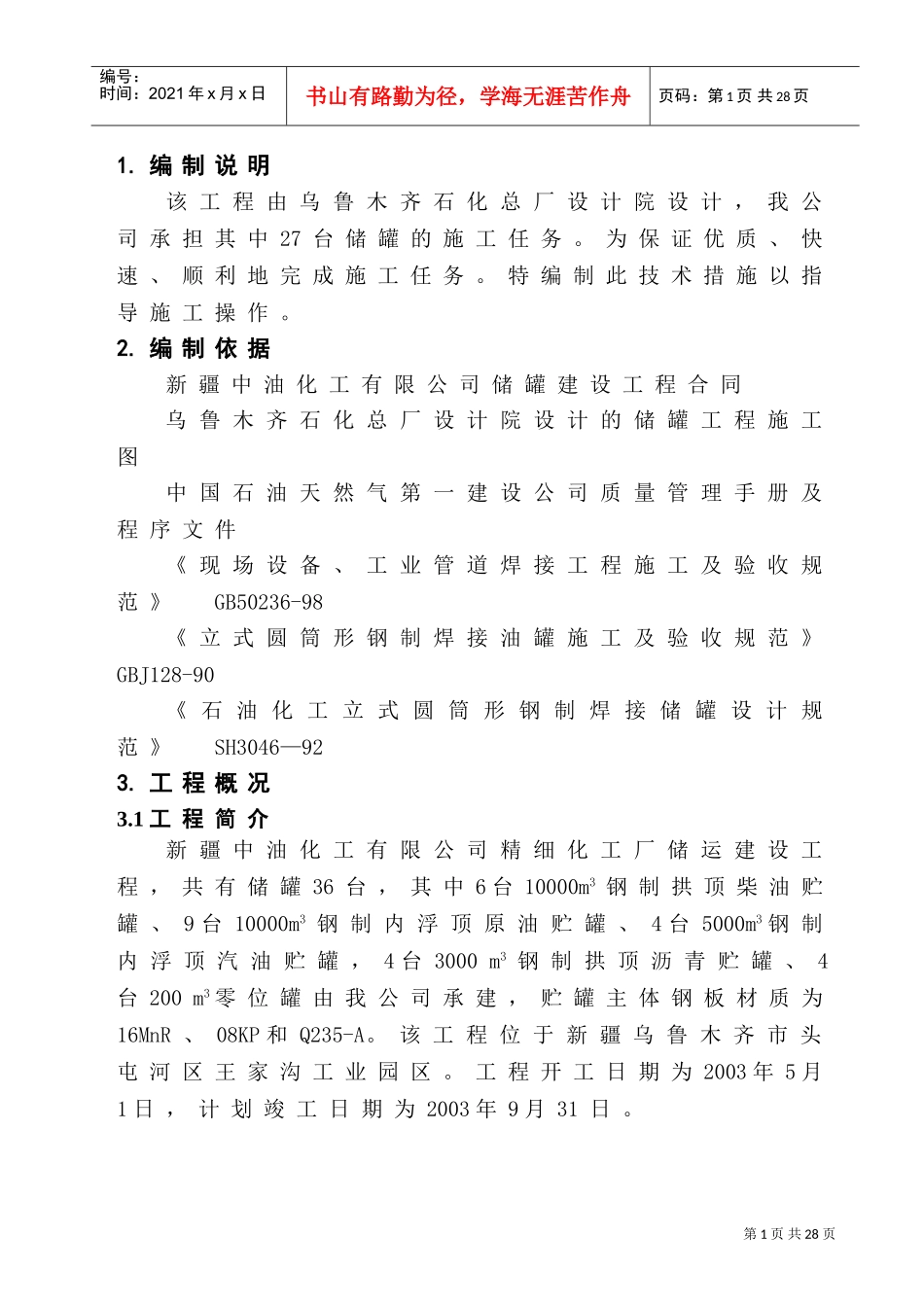

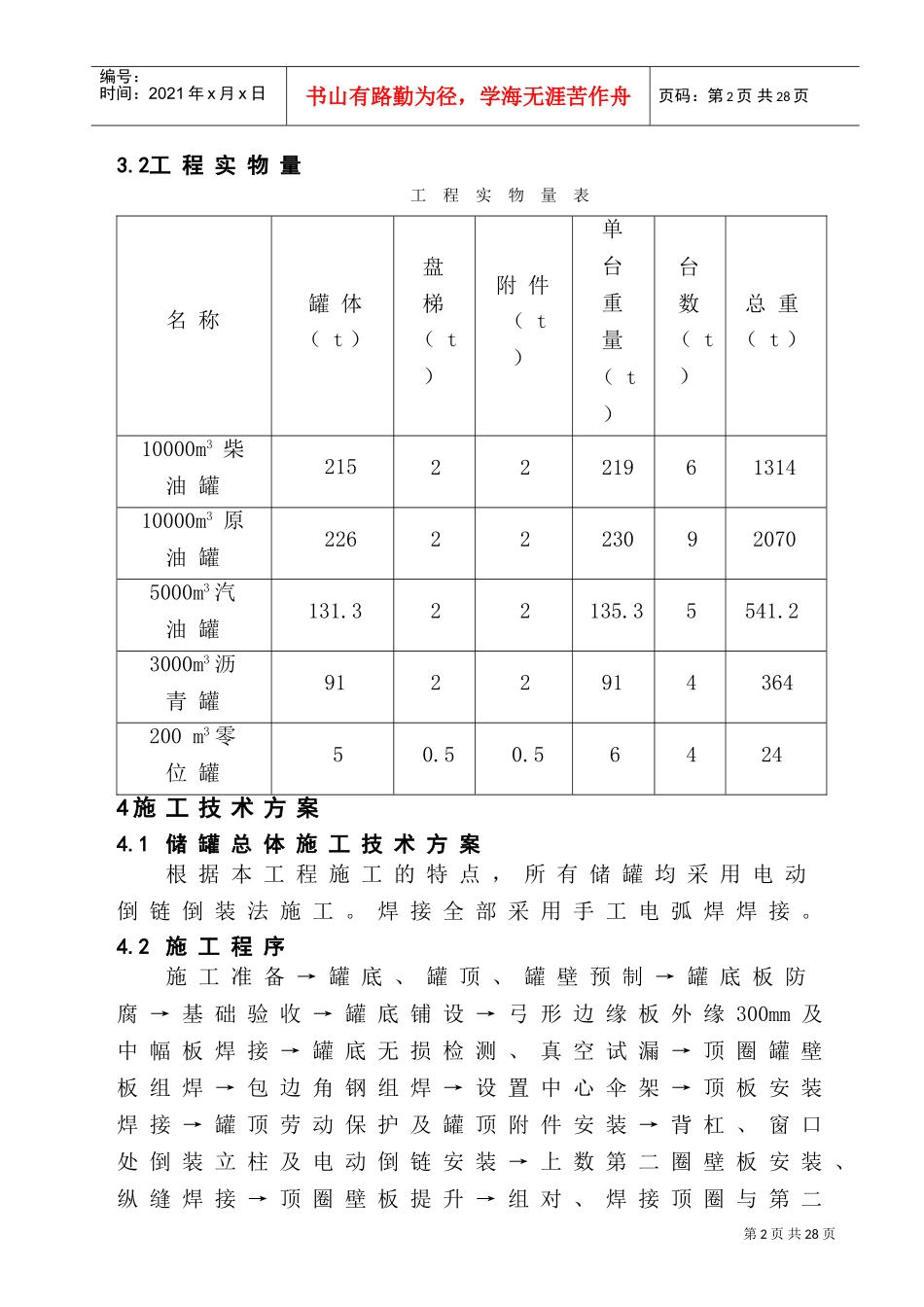

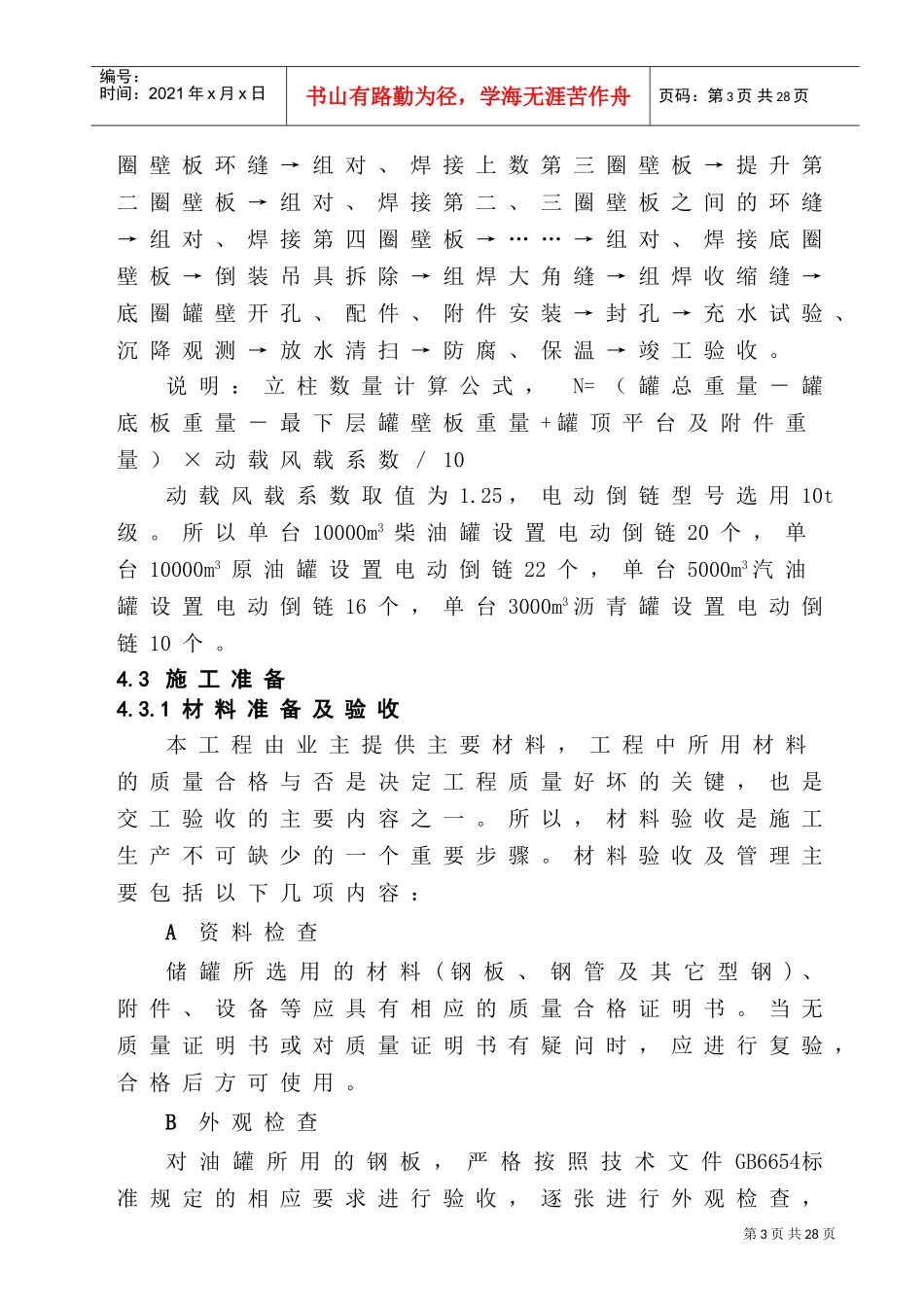

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页1.编制说明该工程由乌鲁木齐石化总厂设计院设计，我公司承担其中27台储罐的施工任务。为保证优质、快速、顺利地完成施工任务。特编制此技术措施以指导施工操作。2.编制依据新疆中油化工有限公司储罐建设工程合同乌鲁木齐石化总厂设计院设计的储罐工程施工图中国石油天然气第一建设公司质量管理手册及程序文件《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《立式圆筒形钢制焊接油罐施工及验收规范》GBJ128-90《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046—923.工程概况3.1工程简介新疆中油化工有限公司精细化工厂储运建设工程，共有储罐36台，其中6台10000m3钢制拱顶柴油贮罐、9台10000m3钢制内浮顶原油贮罐、4台5000m3钢制内浮顶汽油贮罐，4台3000m3钢制拱顶沥青贮罐、4台200m3零位罐由我公司承建，贮罐主体钢板材质为16MnR、08KP和Q235-A。该工程位于新疆乌鲁木齐市头屯河区王家沟工业园区。工程开工日期为2003年5月1日，计划竣工日期为2003年9月31日。第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页3.2工程实物量工程实物量表名称罐体（t）盘梯（t）附件（t）单台重量（t）台数（t）总重（t）10000m3柴油罐215222196131410000m3原油罐22622230920705000m3汽油罐131.322135.35541.23000m3沥青罐9122914364200m3零位罐50.50.564244施工技术方案4.1储罐总体施工技术方案根据本工程施工的特点，所有储罐均采用电动倒链倒装法施工。焊接全部采用手工电弧焊焊接。4.2施工程序施工准备→罐底、罐顶、罐壁预制→罐底板防腐→基础验收→罐底铺设→弓形边缘板外缘300mm及中幅板焊接→罐底无损检测、真空试漏→顶圈罐壁板组焊→包边角钢组焊→设置中心伞架→顶板安装焊接→罐顶劳动保护及罐顶附件安装→背杠、窗口处倒装立柱及电动倒链安装→上数第二圈壁板安装、纵缝焊接→顶圈壁板提升→组对、焊接顶圈与第二第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页圈壁板环缝→组对、焊接上数第三圈壁板→提升第二圈壁板→组对、焊接第二、三圈壁板之间的环缝→组对、焊接第四圈壁板→……→组对、焊接底圈壁板→倒装吊具拆除→组焊大角缝→组焊收缩缝→底圈罐壁开孔、配件、附件安装→封孔→充水试验、沉降观测→放水清扫→防腐、保温→竣工验收。说明：立柱数量计算公式，N=（罐总重量－罐底板重量－最下层罐壁板重量+罐顶平台及附件重量）×动载风载系数／10动载风载系数取值为1.25，电动倒链型号选用10t级。所以单台10000m3柴油罐设置电动倒链20个，单台10000m3原油罐设置电动倒链22个，单台5000m3汽油罐设置电动倒链16个，单台3000m3沥青罐设置电动倒链10个。4.3施工准备4.3.1材料准备及验收本工程由业主提供主要材料，工程中所用材料的质量合格与否是决定工程质量好坏的关键，也是交工验收的主要内容之一。所以，材料验收是施工生产不可缺少的一个重要步骤。材料验收及管理主要包括以下几项内容：A资料检查储罐所选用的材料(钢板、钢管及其它型钢)、附件、设备等应具有相应的质量合格证明书。当无质量证明书或对质量证明书有疑问时，应进行复验，合格后方可使用。B外观检查对油罐所用的钢板，严格按照技术文件GB6654标准规定的相应要求进行验收，逐张进行外观检查，第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页其表面质量、表面锈蚀减薄量，划痕深度等应符合下表规定:钢板厚度允许偏差序号钢板厚度（㎜）允许偏差（㎜）备注14.5-5.5-0.526-7-0.638-16-0.8C焊接材料验收焊接材料应具有质量证明书，焊条质量证明书应包括熔敷金属的化学成分和机械性能，低氢型焊条还应包括熔敷金属的扩散氢含量。4.3.2技术准备A认真做好设计交底和图纸会审工作；B熟悉图纸和资料，编制切实可行的施工方案；C将各台罐的罐顶排版下料图、罐壁排版图、罐底排版图、吊装立柱、伞架图、胎具图等根据施工图纸和规范要求计算、出图装订成册随施工方案下发给各施工队；D详细向施工班组进...
