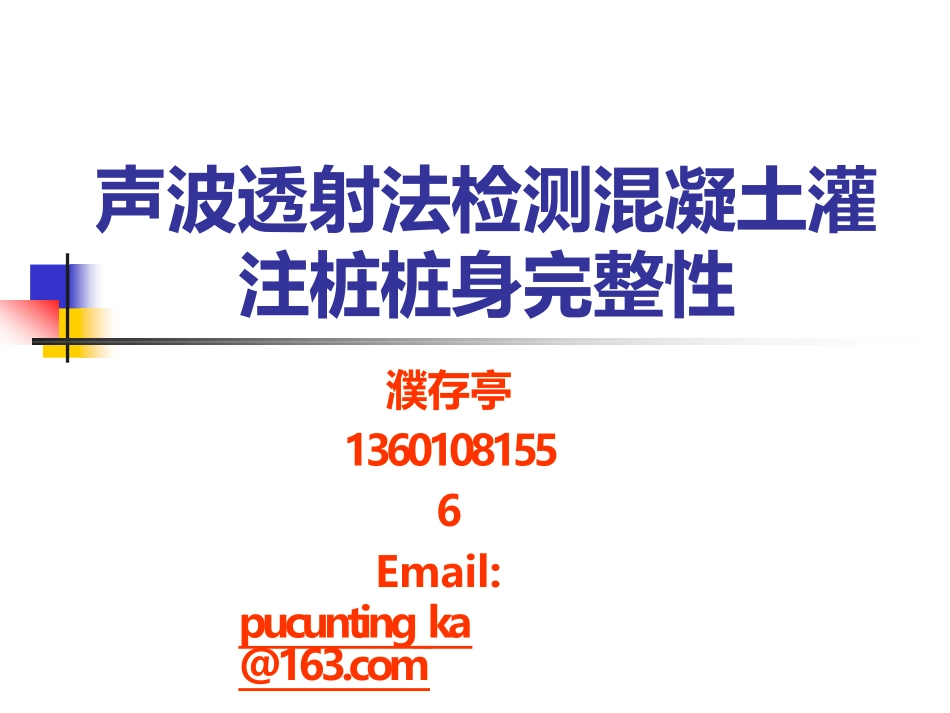

声波透射法检测混凝土灌注桩桩身完整性濮存亭13601081556Email:pucunting_ka@163.com第一部分桩基检测技术综述第二部分声波透射法检测桩身完整性检测仪器第三部分判断桩身完整性的声学参量与测试第四部分现场检测技术第五部分数据处理技术与判定方法第六部分声波透射法检测桩身完整性工程实例第七部分桩基完整性声波三维测试方法第八部分桩基的相关声波检测技术目录第一部分桩基检测技术综述一、桩式基础与分类桩式基础—深入土层中的柱型构件，建筑基础的重要模式，我国每年用桩量超过500万根作用：穿过软弱的可压缩土层，将来自上部结构的荷载传递到深层较坚实的、压缩性小的地基上，以保证上部建筑结构的稳定和安全使用。数根桩或数十根桩由系梁、承台或底板联结构成一个整体基础结构，称为桩基础。也有单桩单柱形式的桩基。构成桩基的每根单桩称为基桩。桩在工作时要承受上部结构的竖向荷载，以及上部结构因风力、水流、撞击等横向推力产生的侧向荷载或弯矩，承受在地震状态下的复杂应力一、桩式基础与分类桩质量对建筑结构物的安全起决定性作用工程桩—隐蔽工程，不确定因素很多：复杂地层，技术水平、施工中人为因素等造成桩身完整性难于保证，桩基工程质量影响建筑结构正常安全使用根据我单位近几年在公路工程检测工作统计结果，一般工程三类以上缺陷桩所占的比例约为5％左右，经过处理后可以继续使用的约3％～4％。四类桩所占比例约为1％左右，需要重新打桩或加固处理一、桩式基础与分类按桩身材料类型分：木桩、混凝土桩、钢桩、预应力管桩按桩的功能分：抗压桩、抗剪桩、抗拔桩按成桩工艺分：预制桩、原地灌注桩按桩土相互作用形式：摩擦桩、端承桩、摩擦-端承桩二、灌注桩的承载模式竖向抗压承载力：竖向受压荷载作用下的最大荷载，决定于桩身材料强度和地基对桩的极限支承力（主要因素）端承桩—桩尖嵌入基岩，将上部压力通过桩身传入基岩，一般不考虑桩侧摩阻力摩擦桩—依靠桩壁与土层的摩擦力，将上部压力逐渐分散传递给土层，桩尖部分承受荷载很小，一般不超过10%端承摩擦桩—侧壁摩擦力先发挥，先达到极限，桩端阻力后发挥，后达到极限，最常见竖向抗拔承载力水平荷载承载力三、桩的施工方法与缺陷类型1、预制桩预制桩身，击打或振动或静压方法打入地层至设计标高(方桩、预应力圆管桩)2、原地灌注桩在桩位打出灌注孔后浇筑，打孔方式：沉管灌注桩-无缝钢管作为桩管，以落锤或振动锤将其打入土层至设计深度的持力层后，然后灌注混凝土，灌注过程中边锤击或边振动边拔管，至最后成桩。（直径一般在φ377，426长度在40m以内）钻（冲）孔灌注桩-机械成孔，泥浆护壁，放置钢筋笼，灌注混凝土人工挖孔灌注桩—人工成孔，砖护壁或不护壁，放置钢筋笼，短粗桩其他方式（静压桩、碎石桩、搅拌桩等）钻孔灌注桩是常用的基桩模式——承载力高、沉降均匀、水平荷载较大、抗震能力较好；但施工过程不易控制，易出现质量问题，速度慢，工期长灌注方式1—水下灌注施工程序：钻孔、排渣、成孔,泥浆护壁第一次清孔、移走钻机放置钢筋笼插入导管第二次清孔水下灌注混凝土成桩水下灌注桩的缺陷类型断桩：全断面夹泥或夹砂：浇注混凝土时，导管下口离开混凝土表面或浇注不连续局部截面缩颈或夹泥：泥浆密度配置不当，地层松散，孔壁出现塌孔等离析：分散性泥团、蜂窝、集中性气孔，混凝土搅拌不均，水灰比过大，导管漏水等桩底沉渣：桩底沉渣与孔壁泥皮过厚导致承载力大幅下降，清孔后孔底沉渣厚度要求端承桩≤50mm，摩擦桩≤300mm，摩擦端承和端承摩擦桩≤100mm桩头混凝土低强度区钢筋笼错位：上浮或偏靠孔壁水下灌注桩的缺陷成因1.停电或其他原因，浇灌混凝土没有连续进行，时间间断造成隔水层混凝土凝固，后续混凝土无法下灌，只能上拔导管，一旦泥浆进入管内必然形成断桩；而如用增大管内混凝土压力等办法，冲破隔水层，形成新的隔水层，破碎的老隔水层混凝土必将残留在桩身中，造成桩身局部低劣混凝土。2.桩径不宜小于600mm，桩径过小，由于导管和钢筋笼占据一定空间，加上孔壁摩阻作用，混凝土上升不畅容易...
