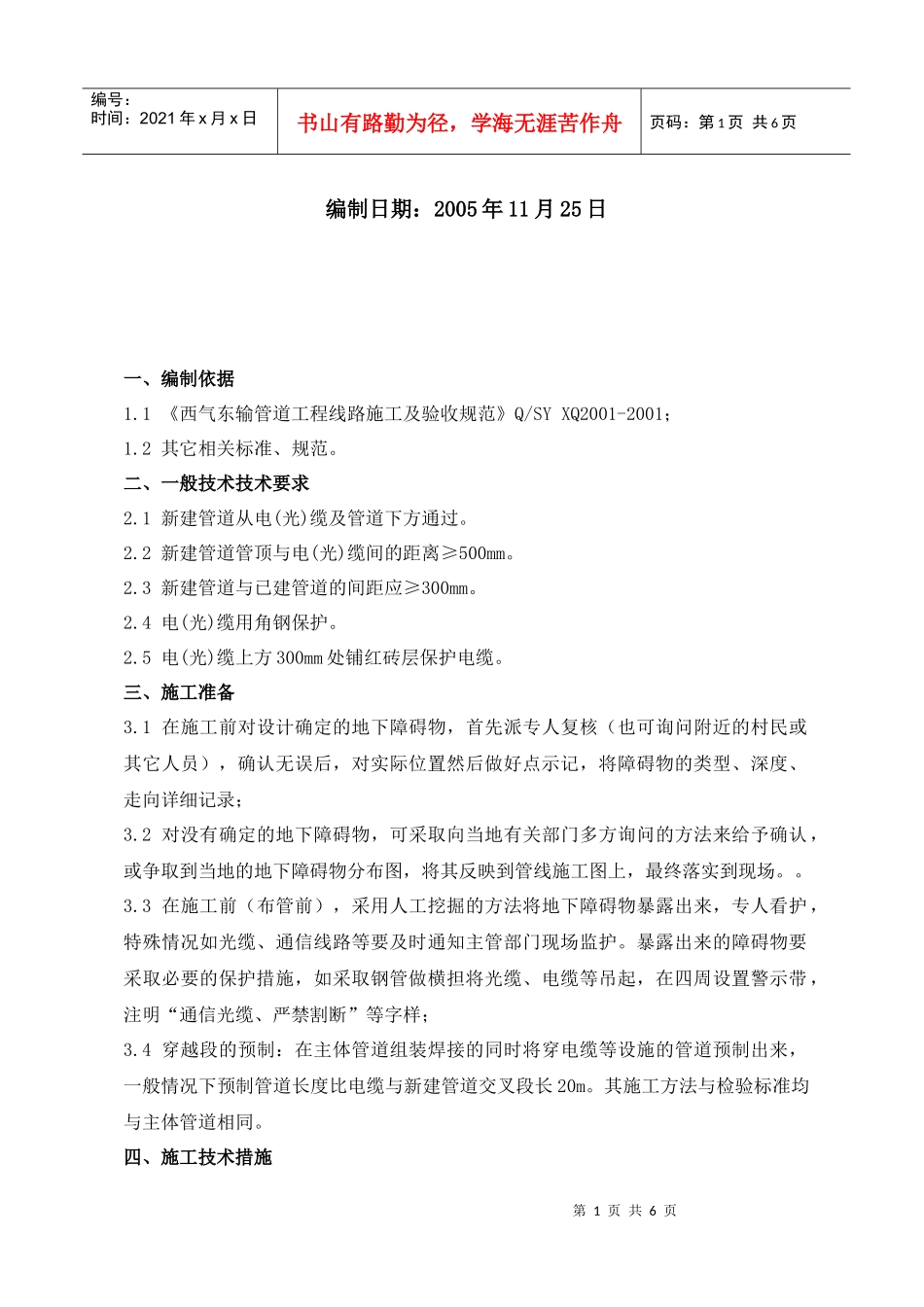

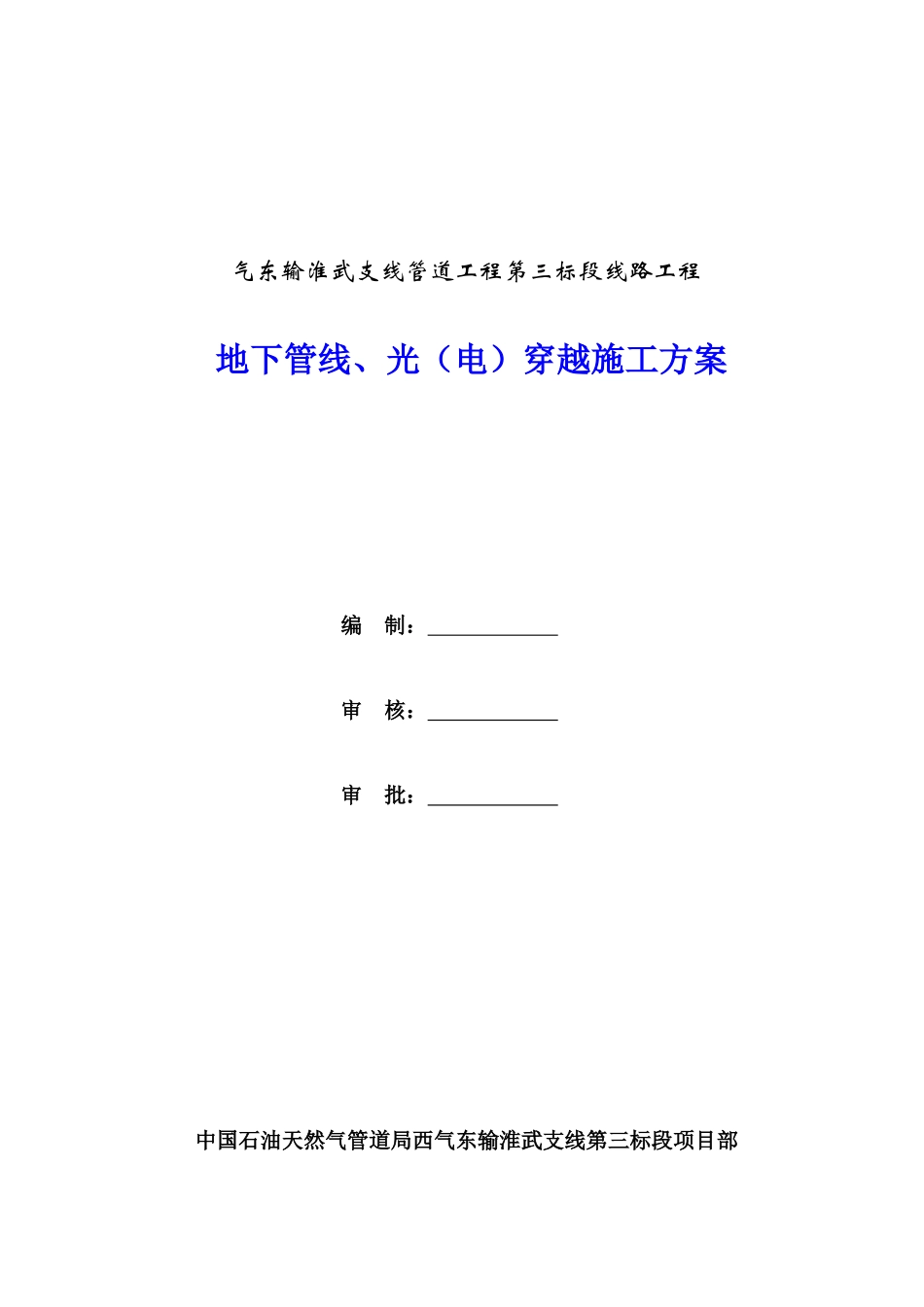

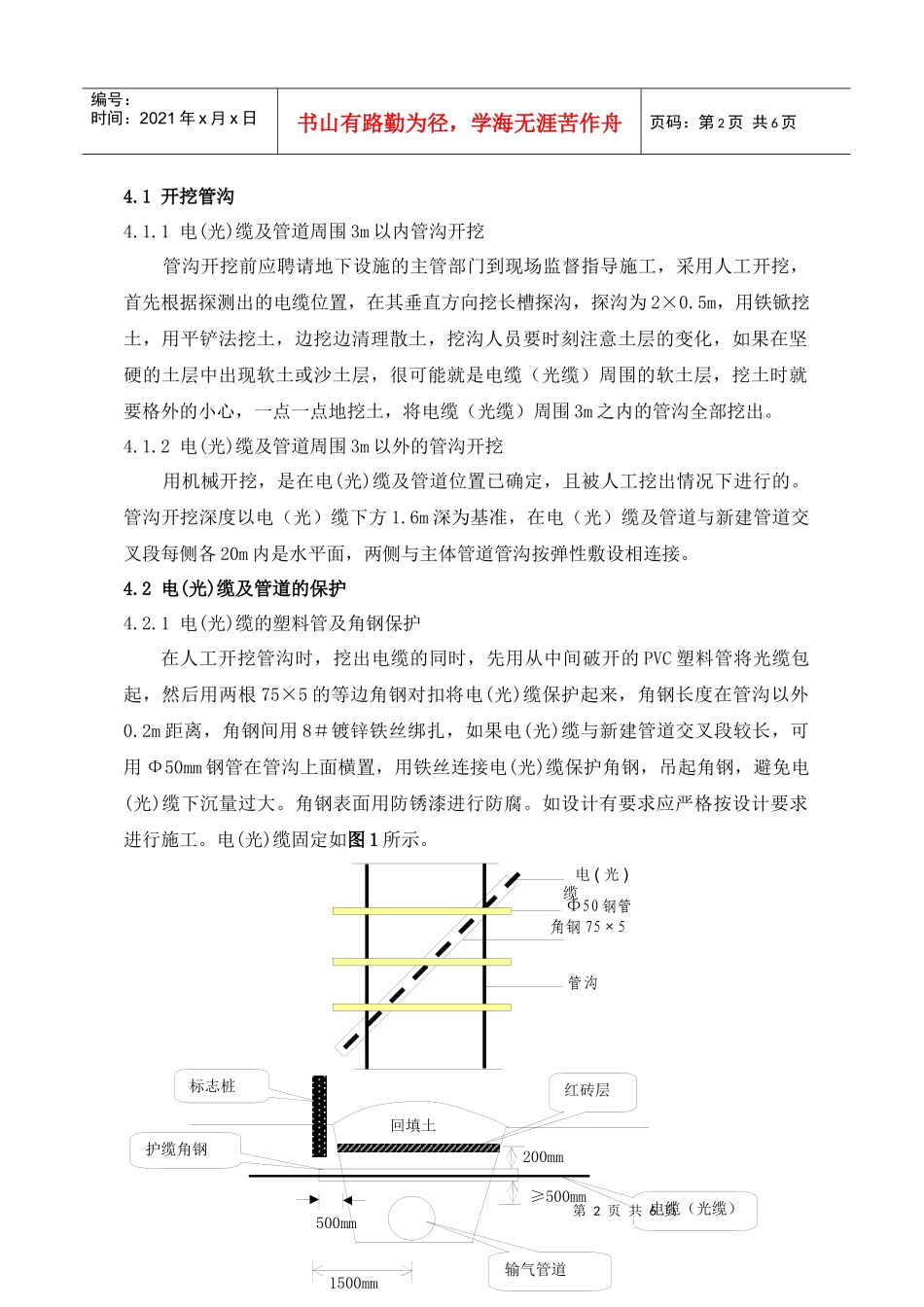

气东输淮武支线管道工程第三标段线路工程地下管线、光（电）穿越施工方案编制：审核：审批：中国石油天然气管道局西气东输淮武支线第三标段项目部第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页编制日期：2005年11月25日一、编制依据1.1《西气东输管道工程线路施工及验收规范》Q/SYXQ2001-2001；1.2其它相关标准、规范。二、一般技术技术要求2.1新建管道从电(光)缆及管道下方通过。2.2新建管道管顶与电(光)缆间的距离≥500mm。2.3新建管道与已建管道的间距应≥300mm。2.4电(光)缆用角钢保护。2.5电(光)缆上方300mm处铺红砖层保护电缆。三、施工准备3.1在施工前对设计确定的地下障碍物，首先派专人复核（也可询问附近的村民或其它人员），确认无误后，对实际位置然后做好点示记，将障碍物的类型、深度、走向详细记录；3.2对没有确定的地下障碍物，可采取向当地有关部门多方询问的方法来给予确认，或争取到当地的地下障碍物分布图，将其反映到管线施工图上，最终落实到现场。。3.3在施工前（布管前），采用人工挖掘的方法将地下障碍物暴露出来，专人看护，特殊情况如光缆、通信线路等要及时通知主管部门现场监护。暴露出来的障碍物要采取必要的保护措施，如采取钢管做横担将光缆、电缆等吊起，在四周设置警示带，注明“通信光缆、严禁割断”等字样；3.4穿越段的预制：在主体管道组装焊接的同时将穿电缆等设施的管道预制出来，一般情况下预制管道长度比电缆与新建管道交叉段长20m。其施工方法与检验标准均与主体管道相同。四、施工技术措施第2页共6页第1页共6页电(光)缆Ф50钢管管沟输气管道护缆角钢电缆（光缆）1500mm500mm≥500mm200mm回填土红砖层标志桩编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页4.1开挖管沟4.1.1电(光)缆及管道周围3m以内管沟开挖管沟开挖前应聘请地下设施的主管部门到现场监督指导施工，采用人工开挖，首先根据探测出的电缆位置，在其垂直方向挖长槽探沟，探沟为2×0.5m，用铁锨挖土，用平铲法挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是电缆（光缆）周围的软土层，挖土时就要格外的小心，一点一点地挖土，将电缆（光缆）周围3m之内的管沟全部挖出。4.1.2电(光)缆及管道周围3m以外的管沟开挖用机械开挖，是在电(光)缆及管道位置已确定，且被人工挖出情况下进行的。管沟开挖深度以电（光）缆下方1.6m深为基准，在电（光）缆及管道与新建管道交叉段每侧各20m内是水平面，两侧与主体管道管沟按弹性敷设相连接。4.2电(光)缆及管道的保护4.2.1电(光)缆的塑料管及角钢保护在人工开挖管沟时，挖出电缆的同时，先用从中间破开的PVC塑料管将光缆包起，然后用两根75×5的等边角钢对扣将电(光)缆保护起来，角钢长度在管沟以外0.2m距离，角钢间用8＃镀锌铁丝绑扎，如果电(光)缆与新建管道交叉段较长，可用Φ50mm钢管在管沟上面横置，用铁丝连接电(光)缆保护角钢，吊起角钢，避免电(光)缆下沉量过大。角钢表面用防锈漆进行防腐。如设计有要求应严格按设计要求进行施工。电(光)缆固定如图1所示。角钢75×5第3页共6页第2页共6页≥300mm输气管道已建管道如遇瓦管或铸铁管用型钢制成管道支撑图2地下管道防护示意图电缆或管道穿越主管道前进方向吊管机编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4.2.2地下管道的防护如果是排水瓦管或承插式铸铁管，要先在管道四周清理100mm的宽度，清理长度要大于管沟每侧0.5m，将型钢支撑放入已建管道底部，支撑管道，用三角架及吊带将已建管道固定好，防止断裂。详见图2：如果地下管道与新建管道交叉段较长，也应采取保护措施，可采用三角架及吊带分几处将原有管线吊起，避免下沉量过大。4.3管道穿越管沟挖好后，准备将管道从电缆或管道下方穿过。首先将穿越管道放入电缆或管道一侧的管沟内，用吊管机将预制管道吊起，向前移动，让管道端点从其下方通过。走一段距离后，因吊点的影响，会使钢管与电缆或管道较近，需要移动吊点位置，吊管道的两侧，使管道中间段落下垂，在电缆下能够...
