TGPS24茅坪溪防护土石坝坝体填筑单元工程质量检测及评定标准VIP专享VIP免费

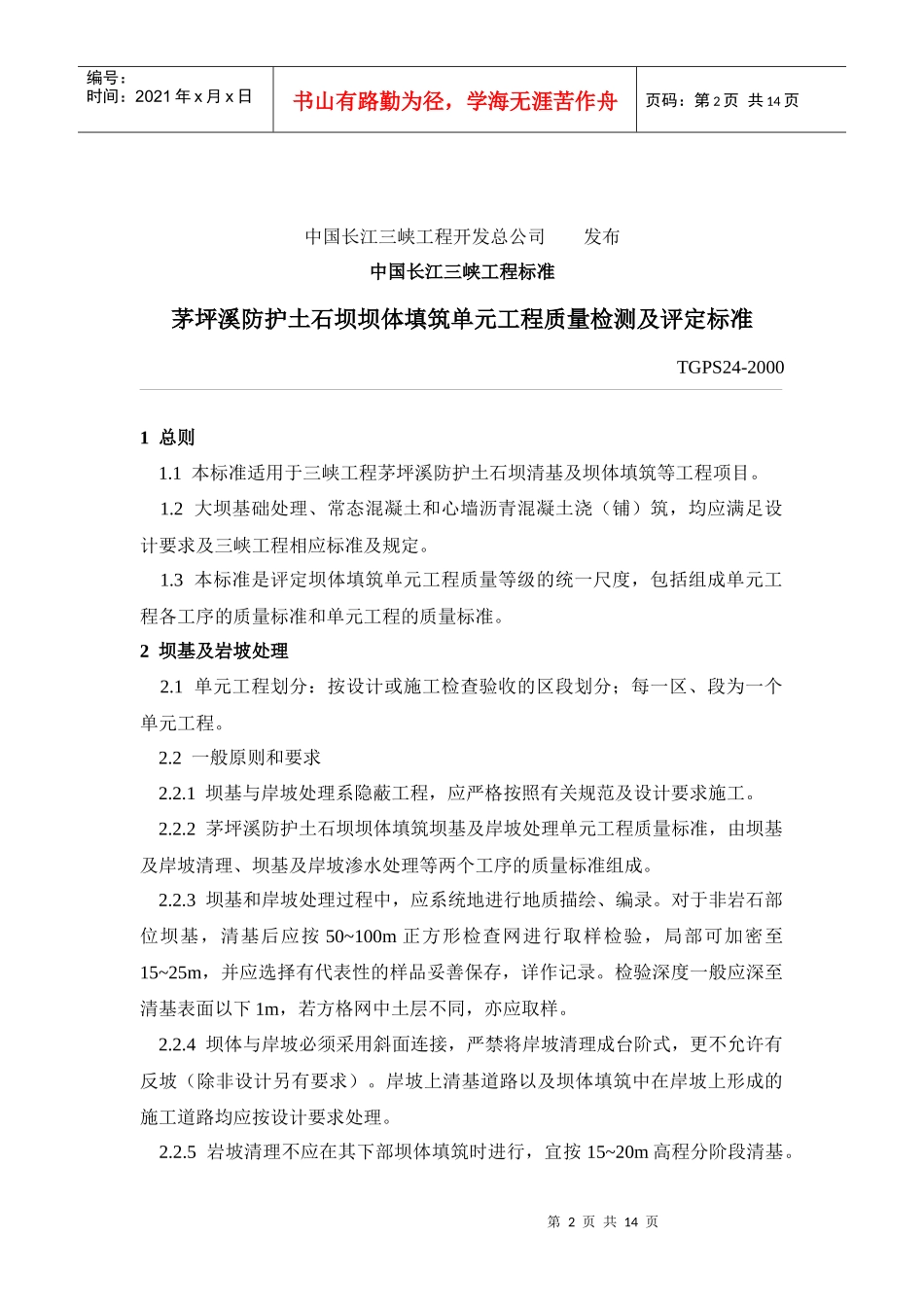

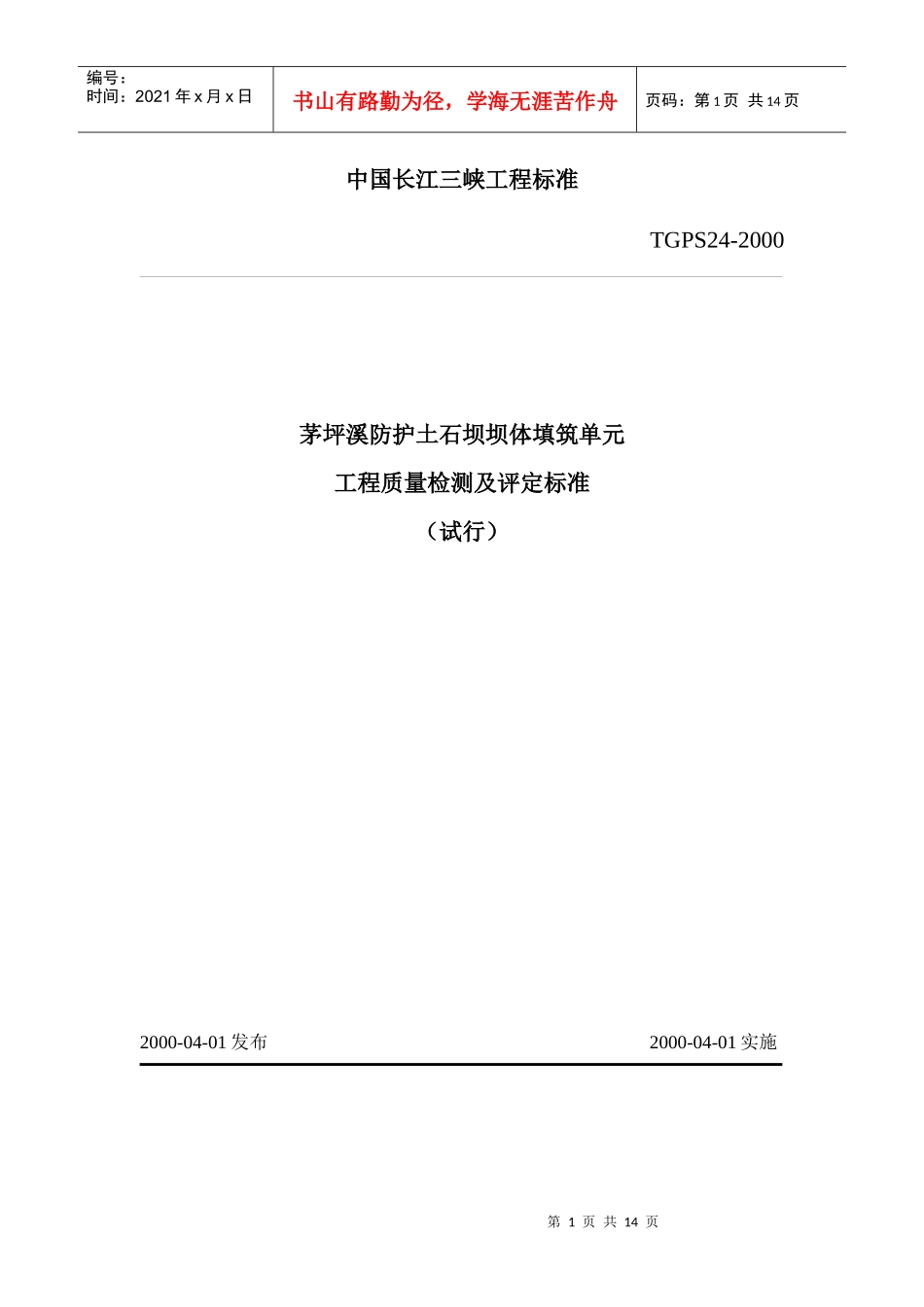

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页中国长江三峡工程标准TGPS24-2000茅坪溪防护土石坝坝体填筑单元工程质量检测及评定标准（试行）2000-04-01发布2000-04-01实施第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页中国长江三峡工程开发总公司发布中国长江三峡工程标准茅坪溪防护土石坝坝体填筑单元工程质量检测及评定标准TGPS24-20001总则1.1本标准适用于三峡工程茅坪溪防护土石坝清基及坝体填筑等工程项目。1.2大坝基础处理、常态混凝土和心墙沥青混凝土浇（铺）筑，均应满足设计要求及三峡工程相应标准及规定。1.3本标准是评定坝体填筑单元工程质量等级的统一尺度，包括组成单元工程各工序的质量标准和单元工程的质量标准。2坝基及岩坡处理2.1单元工程划分：按设计或施工检查验收的区段划分；每一区、段为一个单元工程。2.2一般原则和要求2.2.1坝基与岸坡处理系隐蔽工程，应严格按照有关规范及设计要求施工。2.2.2茅坪溪防护土石坝坝体填筑坝基及岸坡处理单元工程质量标准，由坝基及岸坡清理、坝基及岸坡渗水处理等两个工序的质量标准组成。2.2.3坝基和岸坡处理过程中，应系统地进行地质描绘、编录。对于非岩石部位坝基，清基后应按50~100m正方形检查网进行取样检验，局部可加密至15~25m，并应选择有代表性的样品妥善保存，详作记录。检验深度一般应深至清基表面以下1m，若方格网中土层不同，亦应取样。2.2.4坝体与岸坡必须采用斜面连接，严禁将岸坡清理成台阶式，更不允许有反坡（除非设计另有要求）。岸坡上清基道路以及坝体填筑中在岸坡上形成的施工道路均应按设计要求处理。2.2.5岩坡清理不应在其下部坝体填筑时进行，宜按15~20m高程分阶段清基。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页清出的废料，应运至坝外指定位置。2.3坝基及岸坡清理2.3.1保证项目（1）应将树木、草皮、树根等对基础有害植被、腐植土及乱（孤）石、坟墓以及各种建筑物、构筑物等全部清除。（2）应将不能作为土坝基础的冲积物、坡积物及残积物清除干净并达到设计要求的坡度。（3）坝区范围内的地质深孔、井洞、试坑及坝基洞穴、基础泉眼应认真处理。2.3.2允许偏差项目坝基及岸坡清理范围、清理边坡，应符合设计要求，其允许偏差应符合表2.3.2质量要求。2.3.3坝基及岸坡清理质量标准（1）合格：保证项目符合相应的质量检验评定标准；允许偏差项目每项应有≥90%的测点在允许偏差质量标准的范围内。（2）优良：保证项目符合相应的质量评定标准；允许偏差项目每项应有≥90%的测点在允许偏差质量标准的范围内。2.4坝基及岸坡渗水处理2.4.1保证项目坝基及岸坡渗水处理，包括基础泉眼及大的裂隙渗水带均须做好反滤导水设施或有效堵截，保证坝基回填土不在水中施工。表2.3.2坝基及岸坡清理允许偏差项目质量要求项次项目质量标准允许偏差检查方法及检测数量人工施工机械施工1长、宽边线清理范围坝基及坡脚线外侧10m0~50cm0~100cm经纬仪与拉尺检查，所有边线均需量测，每边线测点不少于5点2清理边坡坡度1：0.75不陡于设计边坡每10延米用坡度尺量测一个点；高边坡需测定断面，每20延米一个断面2.4.2基本项目经过处理的坝基与岸坡渗水，应达到如下质量要求：合格：在回填上范围内水源基本切断，无积水、无明流。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页优良：在回填上范围内水源切断，无积水、无明流。2.4.3坝基及岸坡渗水处理质量评定合格：保证项目符合相应的质量评定标准；基本项目须符合相应的合格质量标准。优良：保证项目符合相应的质量评定标准；基本项目须符合相应的优良质量标准。2.5单元工程质量评定标准合格：坝基及岸坡清理、坝基及岸坡渗水处理各工序的质量评定均达到合格质量标准。优良：坝基及岸坡清理、坝基及岸坡渗水处理各工序的质量评定均达到优良质量标准。3坝体填筑3.1单元工程划分：按设计或施工确定的填筑区、段划分；每一区、段的每一填筑层为一个单元工程。3.2填料性质...
