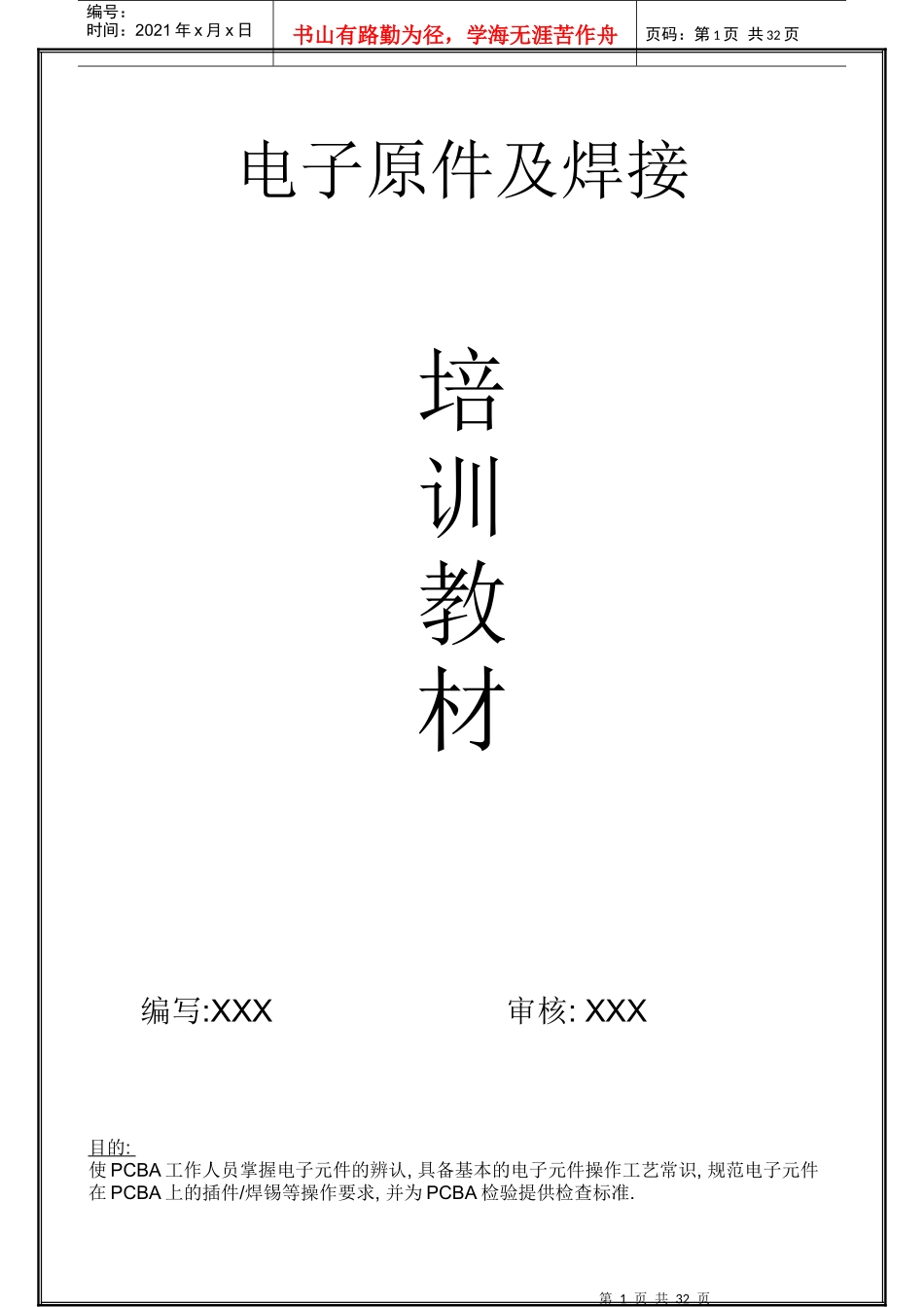

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页电子原件及焊接培训教材编写:XXX审核:XXX目的:使PCBA工作人员掌握电子元件的辨认,具备基本的电子元件操作工艺常识,规范电子元件在PCBA上的插件/焊锡等操作要求,并为PCBA检验提供检查标准.第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页范围:适用于本厂PCBA的工艺操作和检查参考文件:工艺要求参照:IPC-A-610B(Class)Ⅱ元件类别:电阻,电容,电感,二极管,三极管,IC,ICSocket,晶体,晶振,火牛,继电器,整流器,蜂鸣器,插头,插针,PCB,磁珠等,在此资料中,根据本厂情况暂时先讲电阻,电容,电感,二极管,三极管,晶体,晶振检查项目:1.卧式(HT)元件2.立式(VT)元件3.插件焊接4.SMT表面安装技术(因本厂加工之PCBA尚未涉及此类安装,所以略去)注释:PCBA:PrintedCircuitBoardAssembly(印刷线路板组装)AX:Axis(轴向)RD:Radial(径向)HT:Horizontal(卧式)VT:Vertical(立式)SMT:SurfaceMountTechnology(表面安装技术)SMD:SurfaceMountDevice(表面安装元件)SMC:SurfaceMountingComponents(表面安装零件)SIP:Simplein-linepackage单列直插式封装SOJ:SmallOutlineJ-leadpackage(具有J型引线的小外形封装)SOP:SmallOutlinepackage(小外形封装)SOT:SmallOutlineTransistor(小外形晶体管)IC:IntegratedCircuit(集成电路)LCD:LiquidCrystalDisplay(液晶显示器)PR:Preferred(最佳)AC:Acceptable(可接受的)RE:Reject(拒收)元件识别***重点介绍电阻,电容,电感,磁珠,二极管,三极管,晶体,晶振1.电阻（Resistor）第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页1.1基本常识：电阻在电路中起限流分压作用，代号为R。电阻的基本单位：欧姆（OHM）；符号为“Ω”；常用单位还有兆欧（MΩ）、千欧（KΩ）。单位间的换算关系：1MΩ=103KΩ=106Ω在PCB基板上的符号为R，电路图中的图标为“”。1.2电阻类别色环电阻,片状电阻,排阻,压敏电阻,热敏电阻(本厂常用为色环电阻)1.3色环电阻色环电阻按材质分类有:1.碳膜电阻2.金属膜电阻A、碳膜色环电阻（CarboncharcoalFilmResistor）的描述:ResistorCF220.0OHM1/4W(a)(b)(c)(d)a电阻b碳膜(英文缩写)c阻值d额定功率Resistor150R/J1/2W(a)(b)(c)(d)a电阻b阻值c误差代码d额定功率Res100R/J1/4WAXI(a)(b)(c)(d)(e)a电阻b阻值(100Ω)c误差代码Jd额定功率1/4We封装形式(轴向式)ResCFAXI10KOHM1/4W5%(a)(b)(c)(d)(e)(f)a电阻b碳膜c封装形式(轴向式)d阻值10KΩe额定功率f误差5%B、金属膜色环电阻（MetallizedFilmResistor）的描述：ResistorMF3.3KOHM1/4W1%(a)(b)(c)(d)(e)a电阻b金属膜（英语缩写）c阻值d额定功率e误差ResMFAXI18.2KOHM1/4W1%(a)(b)(c)(d)(e)(f)a电阻b金属膜c封装形式(轴向式)阻值d阻值18.2KΩe额定功率f误差第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页1.4热敏电阻（热敏电阻）其阻值通常随温度变化而成呈非线性化（一般在其本体上没有符号标记）热敏电阻的描述:Thermistor–NT–TC20K/25EPOXY(1)(2)(3)(4)(1)热敏电阻(2)负温度系数型(3)阻值变化范围(4)材质1.5色环电阻的阻值辨认色环电阻分四环和五环电阻,四环电阻一般为碳膜电阻(碳),金属氧化膜电阻(氧),五环电阻一般为金膜电阻(金)1.5.1四环电阻各环的颜色代表数字值如下:颜色第一环代表数字第二环代表数字第三环代表10的倍乘第四环代表误差范围棕111±1%(F)红222±2%(G)橙333---黄444---绿555±0.50%(D)蓝666±0.25%(C)紫777±0.10%(B)灰888±0.05%白999---黑000---金------－1±5%(J)银------－2±10%(K)无色---------±20%读取数值方法:读数时以靠近引线最近一端为第一环,最后一环一般为金色或银色,第一环“A”,依次为第二“B”,第三环“C”第四环“D”,前两环AB直接读取颜色代表的数值=A×10＋B第三环C读取颜色的数值为0的个数,即10的C次方=10C第四环D直接读取误差值范围读取后数值:(A×10＋B)×10C±D%下面举例:A环:红色----------2A环:橙色----------3B环:紫色--------...
