高中通用技术 闭环控制系统的干扰与反馈1教案 苏教版必修2VIP免费

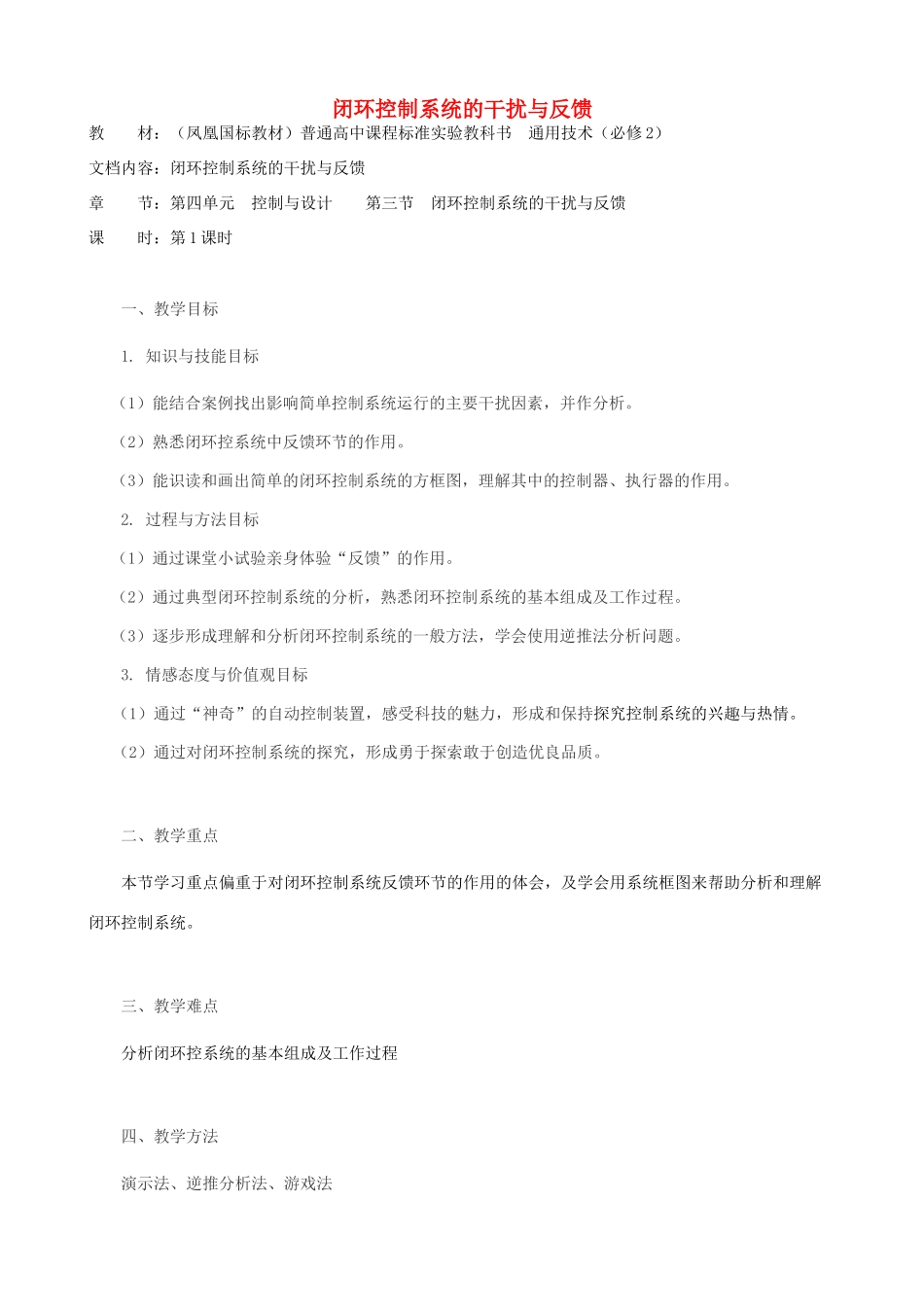

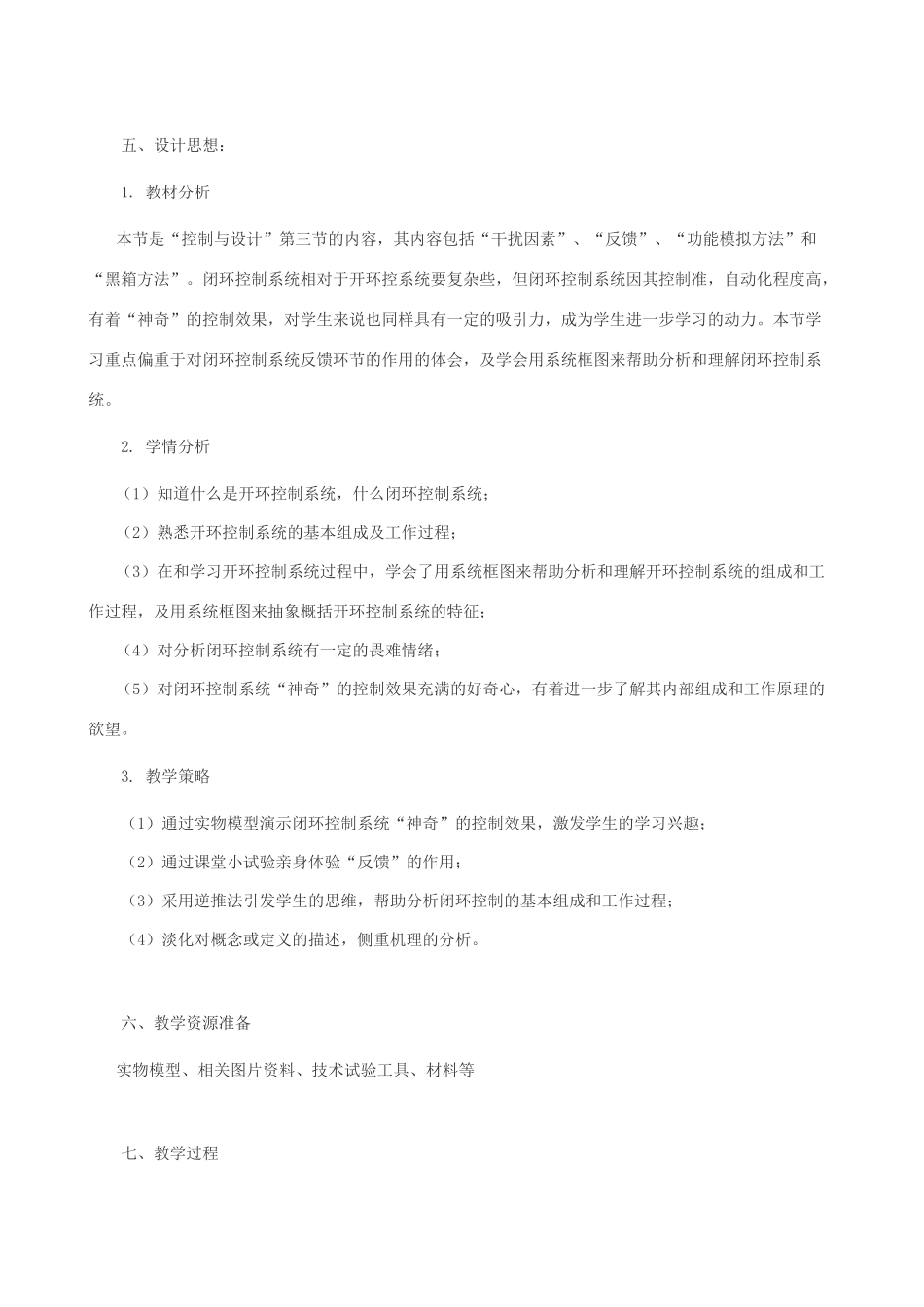

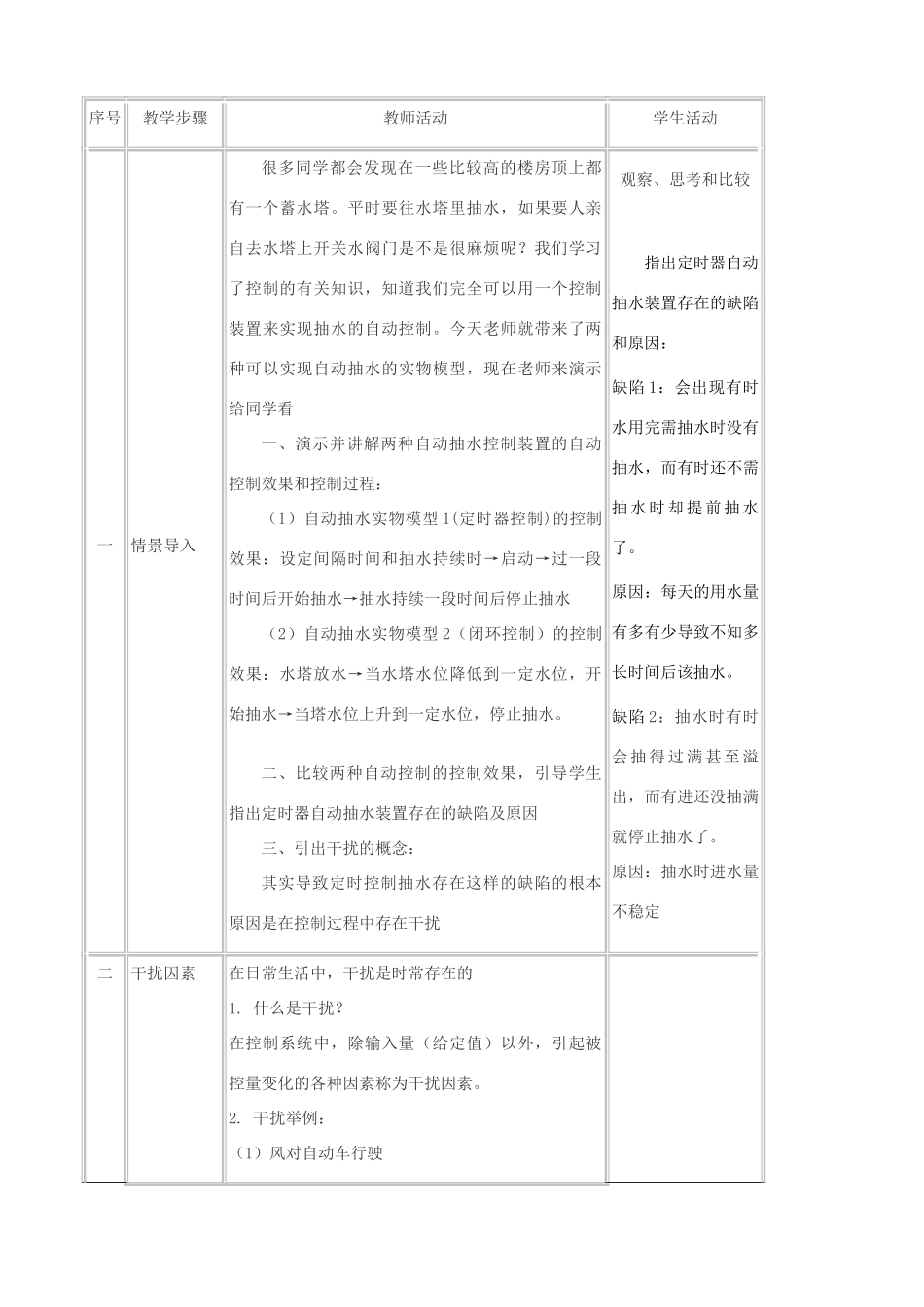

闭环控制系统的干扰与反馈教材：（凤凰国标教材）普通高中课程标准实验教科书通用技术（必修2）文档内容：闭环控制系统的干扰与反馈章节：第四单元控制与设计第三节闭环控制系统的干扰与反馈课时：第1课时一、教学目标1.知识与技能目标（1）能结合案例找出影响简单控制系统运行的主要干扰因素，并作分析。（2）熟悉闭环控系统中反馈环节的作用。（3）能识读和画出简单的闭环控制系统的方框图，理解其中的控制器、执行器的作用。2.过程与方法目标（1）通过课堂小试验亲身体验“反馈”的作用。（2）通过典型闭环控制系统的分析，熟悉闭环控制系统的基本组成及工作过程。（3）逐步形成理解和分析闭环控制系统的一般方法，学会使用逆推法分析问题。3.情感态度与价值观目标（1）通过“神奇”的自动控制装置，感受科技的魅力，形成和保持探究控制系统的兴趣与热情。（2）通过对闭环控制系统的探究，形成勇于探索敢于创造优良品质。二、教学重点本节学习重点偏重于对闭环控制系统反馈环节的作用的体会，及学会用系统框图来帮助分析和理解闭环控制系统。三、教学难点分析闭环控系统的基本组成及工作过程四、教学方法演示法、逆推分析法、游戏法五、设计思想：1.教材分析本节是“控制与设计”第三节的内容，其内容包括“干扰因素”、“反馈”、“功能模拟方法”和“黑箱方法”。闭环控制系统相对于开环控系统要复杂些，但闭环控制系统因其控制准，自动化程度高，有着“神奇”的控制效果，对学生来说也同样具有一定的吸引力，成为学生进一步学习的动力。本节学习重点偏重于对闭环控制系统反馈环节的作用的体会，及学会用系统框图来帮助分析和理解闭环控制系统。2.学情分析（1）知道什么是开环控制系统，什么闭环控制系统；（2）熟悉开环控制系统的基本组成及工作过程；（3）在和学习开环控制系统过程中，学会了用系统框图来帮助分析和理解开环控制系统的组成和工作过程，及用系统框图来抽象概括开环控制系统的特征；（4）对分析闭环控制系统有一定的畏难情绪；（5）对闭环控制系统“神奇”的控制效果充满的好奇心，有着进一步了解其内部组成和工作原理的欲望。3.教学策略（1）通过实物模型演示闭环控制系统“神奇”的控制效果，激发学生的学习兴趣；（2）通过课堂小试验亲身体验“反馈”的作用；（3）采用逆推法引发学生的思维，帮助分析闭环控制的基本组成和工作过程；（4）淡化对概念或定义的描述，侧重机理的分析。六、教学资源准备实物模型、相关图片资料、技术试验工具、材料等七、教学过程序号教学步骤教师活动学生活动一情景导入很多同学都会发现在一些比较高的楼房顶上都有一个蓄水塔。平时要往水塔里抽水，如果要人亲自去水塔上开关水阀门是不是很麻烦呢？我们学习了控制的有关知识，知道我们完全可以用一个控制装置来实现抽水的自动控制。今天老师就带来了两种可以实现自动抽水的实物模型，现在老师来演示给同学看一、演示并讲解两种自动抽水控制装置的自动控制效果和控制过程：（1）自动抽水实物模型1(定时器控制)的控制效果：设定间隔时间和抽水持续时→启动→过一段时间后开始抽水→抽水持续一段时间后停止抽水（2）自动抽水实物模型2（闭环控制）的控制效果：水塔放水→当水塔水位降低到一定水位，开始抽水→当塔水位上升到一定水位，停止抽水。二、比较两种自动控制的控制效果，引导学生指出定时器自动抽水装置存在的缺陷及原因三、引出干扰的概念：其实导致定时控制抽水存在这样的缺陷的根本原因是在控制过程中存在干扰观察、思考和比较指出定时器自动抽水装置存在的缺陷和原因：缺陷1：会出现有时水用完需抽水时没有抽水，而有时还不需抽水时却提前抽水了。原因：每天的用水量有多有少导致不知多长时间后该抽水。缺陷2：抽水时有时会抽得过满甚至溢出，而有进还没抽满就停止抽水了。原因：抽水时进水量不稳定二干扰因素在日常生活中，干扰是时常存在的1.什么是干扰？在控制系统中，除输入量（给定值）以外，引起被控量变化的各种因素称为干扰因素。2.干扰举例：（1）风对自动车行驶（2）手机信号对飞机导航的干扰（3）室外温度对空调温度控制的干扰（4）手机对显示器的干扰...
