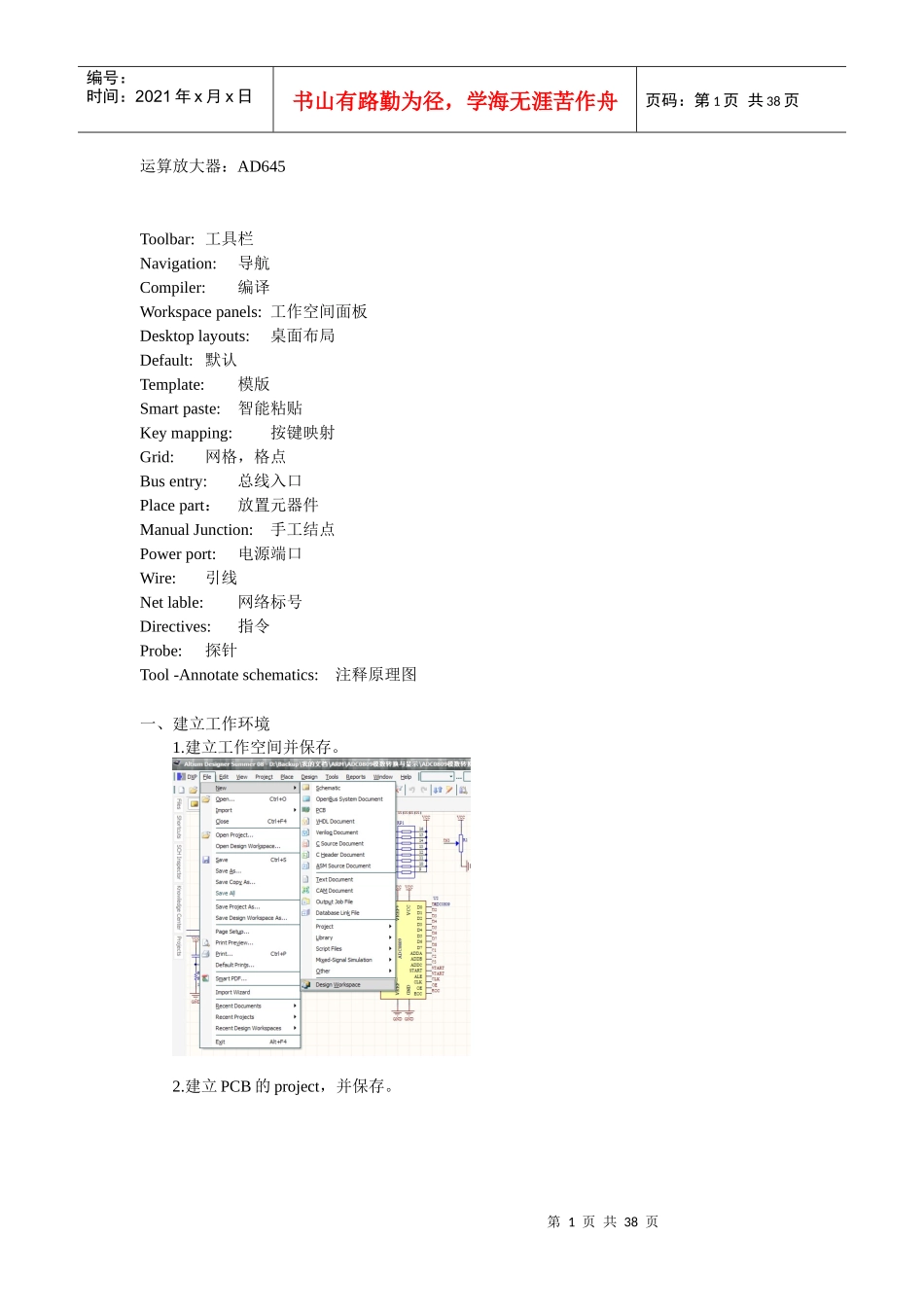

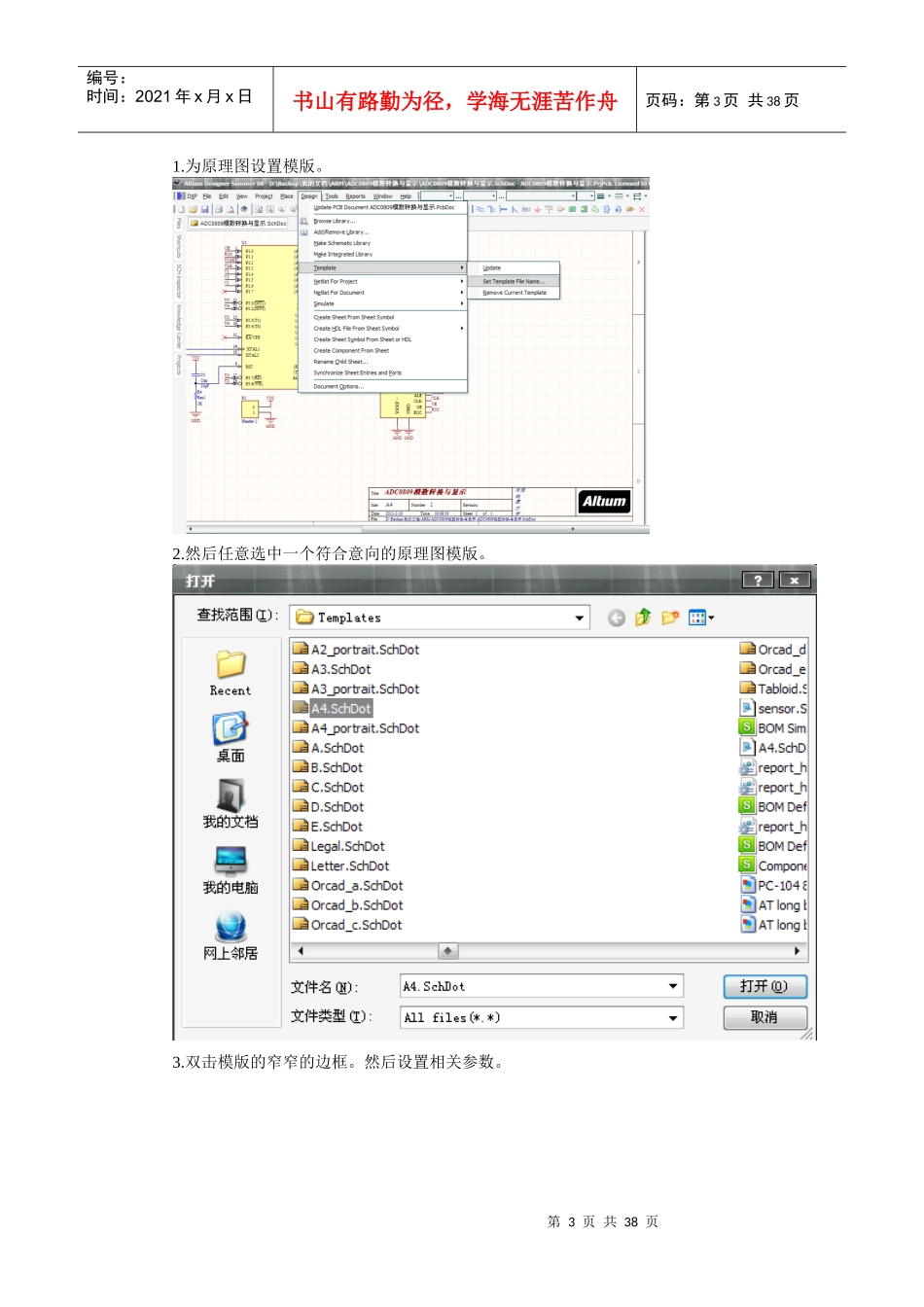

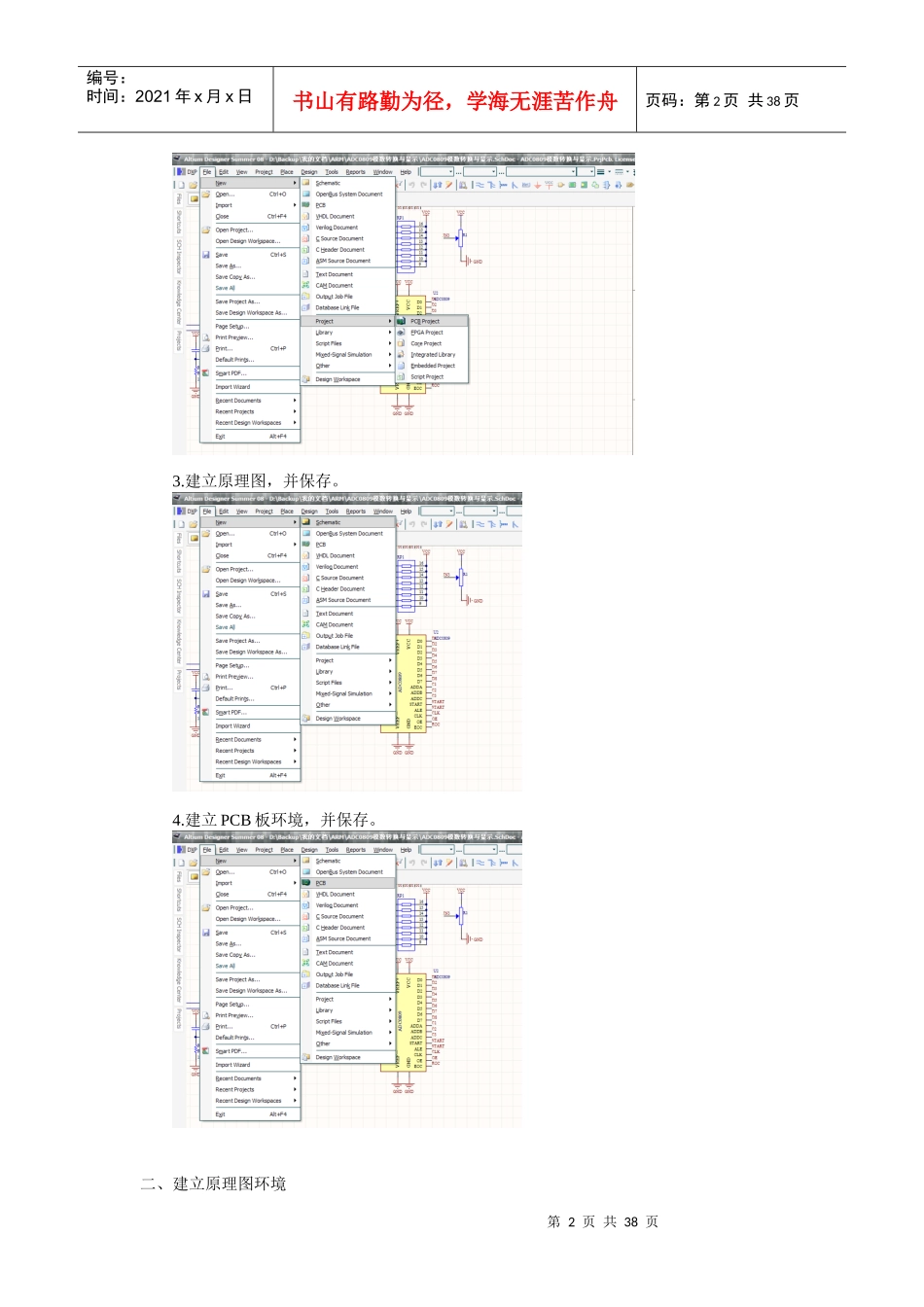

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页运算放大器：AD645Toolbar:工具栏Navigation:导航Compiler:编译Workspacepanels:工作空间面板Desktoplayouts:桌面布局Default:默认Template:模版Smartpaste:智能粘贴Keymapping:按键映射Grid:网格，格点Busentry:总线入口Placepart：放置元器件ManualJunction:手工结点Powerport:电源端口Wire:引线Netlable:网络标号Directives:指令Probe:探针Tool-Annotateschematics:注释原理图一、建立工作环境1.建立工作空间并保存。2.建立PCB的project，并保存。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页3.建立原理图，并保存。4.建立PCB板环境，并保存。二、建立原理图环境第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页1.为原理图设置模版。2.然后任意选中一个符合意向的原理图模版。3.双击模版的窄窄的边框。然后设置相关参数。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页Orientation:方向。Landscape:横向。Portrait:纵向。TitleBlock:标题框。（原理图右下角的东西）ShowReferenceZones:选择参考区域。Ctrl+t拖拉（此时线不会与原件分开）M+drag(也可拖拉)点中元件然后接着按住shift拖动即可完成复制。Ctrl+R复制Executechanges：执行更改DRC（electronicrulescheck）:电气规则检查Ctrl+F:寻找元件标识符Ctrl+H:替换元件标识符三、在设计原理图时需要统一修改某个元件的封装（以电容为例）1.点击选中电容,右键选择。（两种方法选择）第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页或者：2.修改参数。第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页//若要取消所有选中的物体，则单击右下角的clear，或者按组合键shift+C。3.在“SCHInspector”中修改。四、封装管理器操作。1:任意修改任意元件的封装。2:将某个封装设置为当前封装，点击需要的封装，右键选择。第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页3.保存“Acceptchange(createECO)”验证：“Validatachange”执行：“Executechange”报告更改情况：“Reportchanges”五、把一个原理图的所有元件作为自己的库。六、参数设置将零散的元件整体移动。1.先圈上一堆自己想要移动的元器件。然后右键选择。第8页共38页第7页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共38页2.若取消整体拖动的情况，则右键选择。3.然后选择ALLoff。第9页共38页第8页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共38页七、保存自己备用的小模块电路组合。1.选中需要的元件区域。比如：2.右键选择。第10页共38页第9页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共38页3.命名或创建文件夹，请自定义。第11页共38页第10页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共38页4.最后点击OK，即可完成小模块电路组合的保存，方便下次用的时候拿出来。八、生成元件清单。12.选择导出文档的模块类型，以便导出的文件看起来非常好看舒服。3.选择“Export”导出文件。第12页共38页第11页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共38页九、测量距离。十、执行由上到下的设计文件。1.编辑名称自定义。2.当编辑好后，可以出现类似于下面的图形。第13页共38页第12页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共38页3.添加输入/输出端口。类似于下图。4.将顶层文件模块放置好并标好网络标号。5.在要生成子文件的模块上右键选择。创建一个子页。第14页共38页第13页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共38页6.此时可以顺...
