POV旋转LED显示器的设计VIP免费

POV旋转LED显示器的设计_第1页
1/46
POV旋转LED显示器的设计_第2页
2/46
POV旋转LED显示器的设计_第3页
3/46

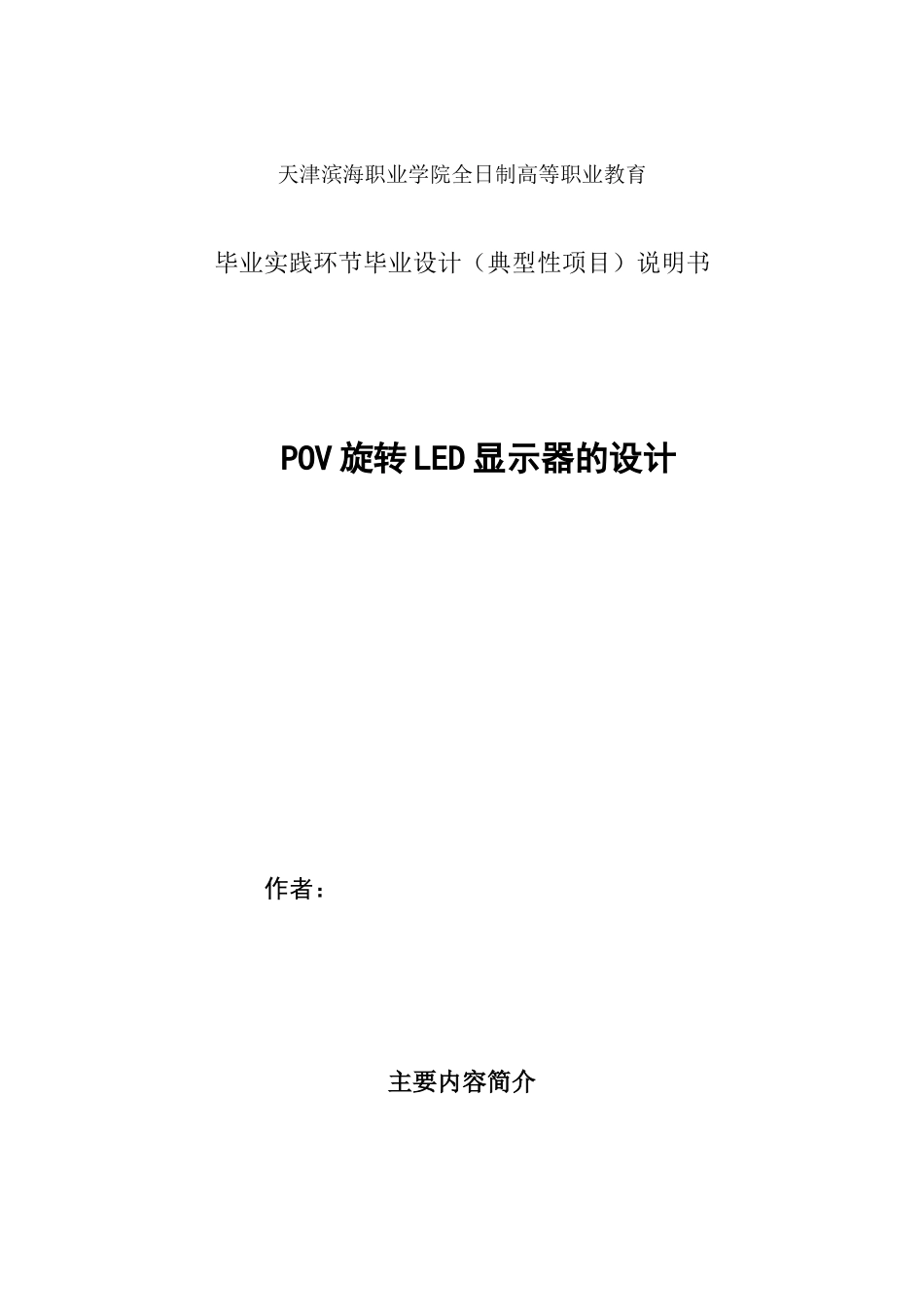

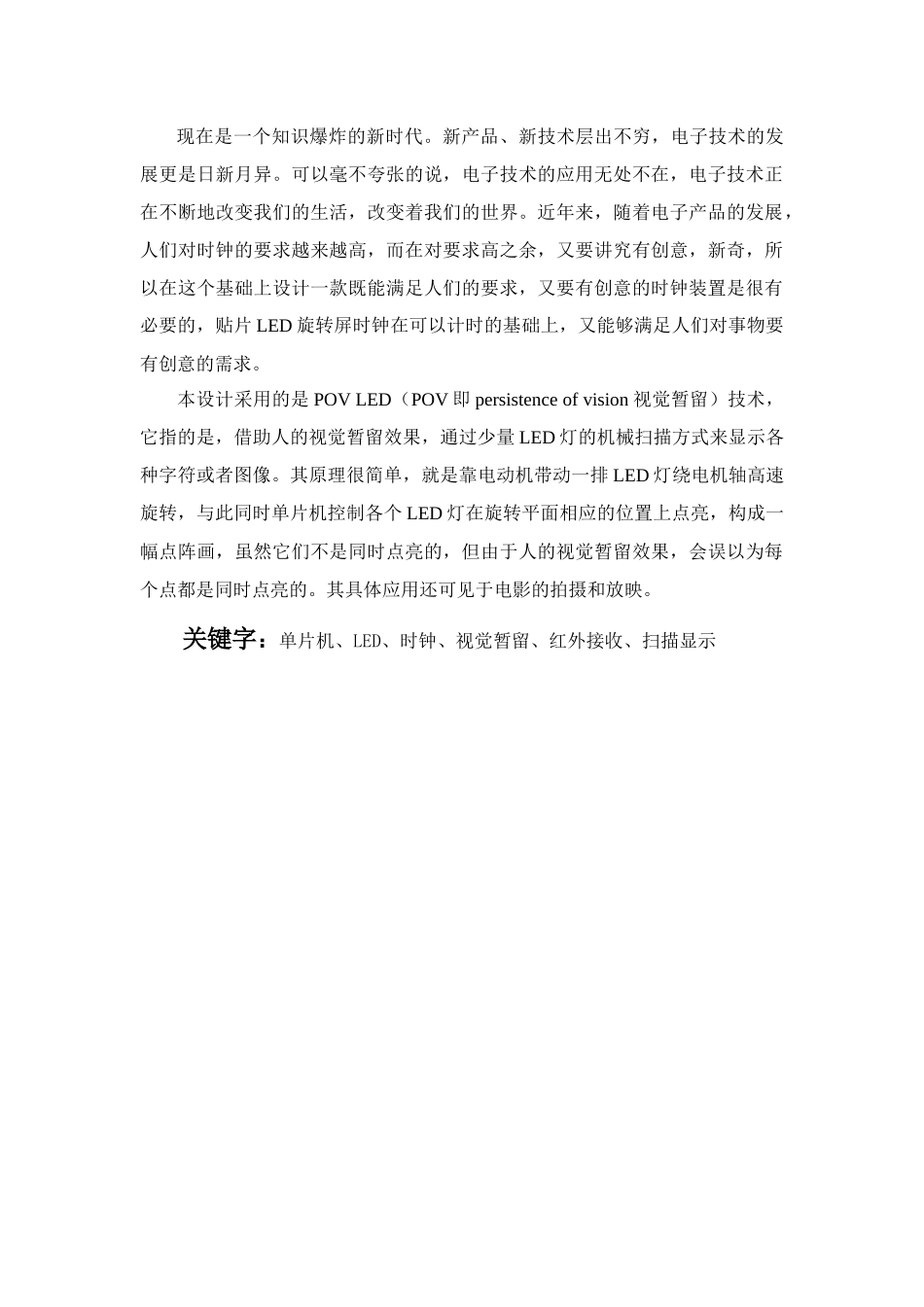

天津滨海职业学院全日制高等职业教育毕业实践环节毕业设计(典型性项目)说明书POV旋转LED显示器的设计作者:主要内容简介现在是一个知识爆炸的新时代。新产品、新技术层出不穷,电子技术的发展更是日新月异。可以毫不夸张的说,电子技术的应用无处不在,电子技术正在不断地改变我们的生活,改变着我们的世界。近年来,随着电子产品的发展,人们对时钟的要求越来越高,而在对要求高之余,又要讲究有创意,新奇,所以在这个基础上设计一款既能满足人们的要求,又要有创意的时钟装置是很有必要的,贴片LED旋转屏时钟在可以计时的基础上,又能够满足人们对事物要有创意的需求。本设计采用的是POVLED(POV即persistenceofvision视觉暂留)技术,它指的是,借助人的视觉暂留效果,通过少量LED灯的机械扫描方式来显示各种字符或者图像。其原理很简单,就是靠电动机带动一排LED灯绕电机轴高速旋转,与此同时单片机控制各个LED灯在旋转平面相应的位置上点亮,构成一幅点阵画,虽然它们不是同时点亮的,但由于人的视觉暂留效果,会误以为每个点都是同时点亮的。其具体应用还可见于电影的拍摄和放映。关键字:单片机、LED、时钟、视觉暂留、红外接收、扫描显示目录第一章LED简介...................................................1第一节什么是POV..............................................1第二节发光二极管简介..........................................2第二章LED显示屏的显示原理.......................................3第三章旋转LED屏设计..............................................7第一节设计任务................................................7第二节系统硬件框图............................................8第三节机械结构................................................8第四节旋转LED动态显示........................................9第四章系统硬件电路的设计.........................................11第一节涉及的主要技术.........................................11第二节电机方案选择...........................................12第三节供电方案选择...........................................13第四节主控元件................................................15第五节时钟芯片DS1302........................................17第六节硬件原理图..............................................20第五章系统软件的设计.............................................26第一节软件设计流程图.........................................26第二节各个功能模块流程图.....................................27第六章系统的安装与调试...........................................28第一节硬件调试...............................................28第二节软件调试...............................................30第三节效果图.................................................32第四节元件列表...............................................33第七章总结.......................................................34参考文献...........................................................35谢辞.............................................................36第1页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共47页第一章LED简介第一节什么是POVPOV即英文PersistenceofVision一词的缩写,中文是“视觉暂留”的意思。每当人的眼睛在观察物体之后,物体的映像会在视网膜上保留一段很短暂的时间。在这短暂的时间段里,当前面的视觉形象还没有完全消退,新的视觉形象又继续产生时,就会在人的大脑里形成连贯的视觉错觉。其实,对于这种独特有趣生物现象,我们随时都能感受到。下雨时,纷纷快速下落的雨滴,在我们的眼里却成了一条条富有诗意的“雨丝”;用一支激光笔射在墙上,并快速晃动,我们会感受到一幅由线条组成的画面。进一步的研究发现,人的视觉暂留时间约为1/24s,这个时间值并非是个标准值,它因观察...
