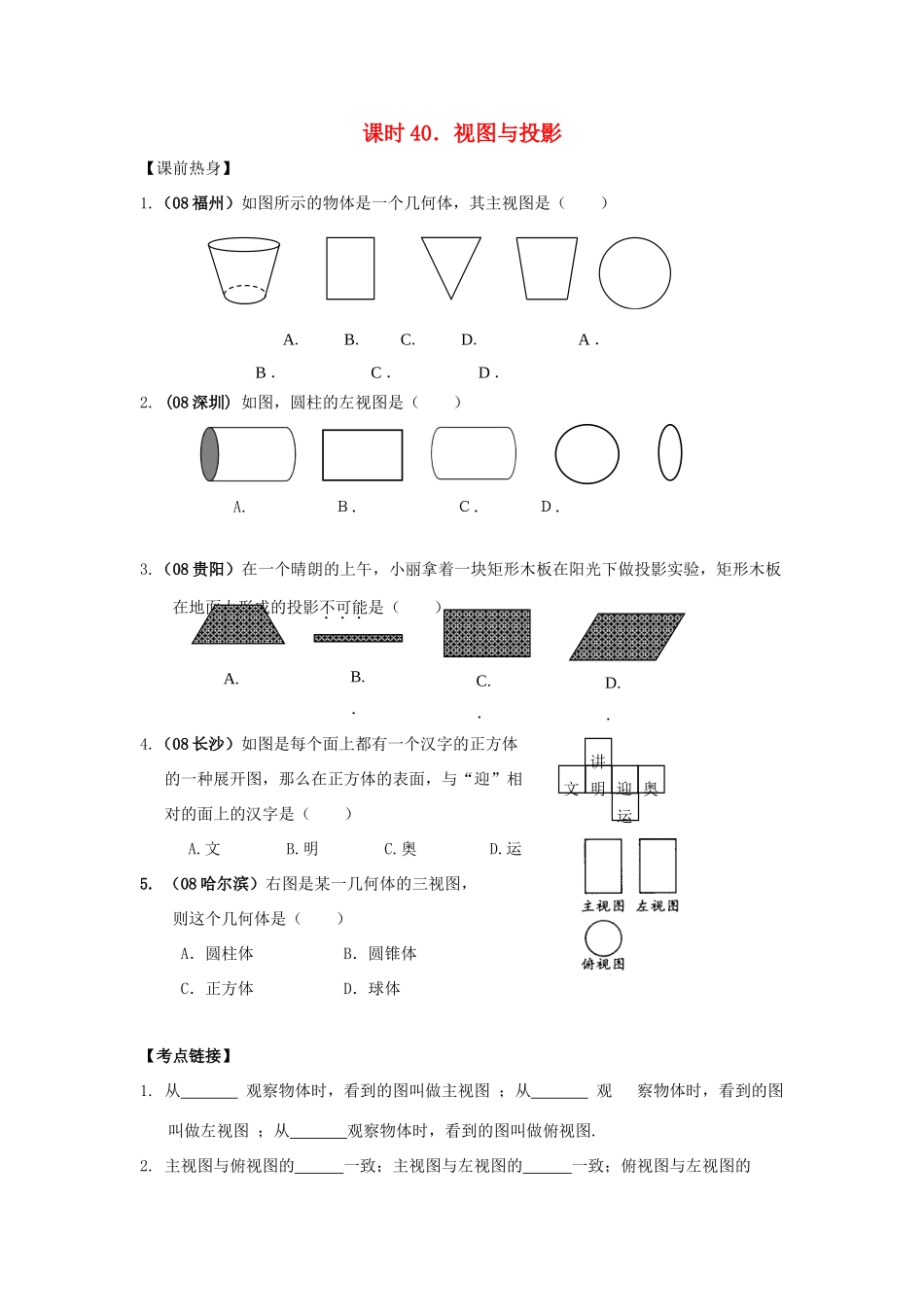

课时40．视图与投影【课前热身】1
（08福州）如图所示的物体是一个几何体，其主视图是（）2
(08深圳)如图，圆柱的左视图是（）3
（08贵阳）在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）4
（08长沙）如图是每个面上都有一个汉字的正方体的一种展开图，那么在正方体的表面，与“迎”相对的面上的汉字是（）A
（08哈尔滨）右图是某一几何体的三视图，则这个几何体是（）A．圆柱体B．圆锥体C．正方体D．球体【考点链接】1
从观察物体时，看到的图叫做主视图；从观察物体时，看到的图叫做左视图；从观察物体时，看到的图叫做俯视图
主视图与俯视图的一致；主视图与左视图的一致；俯视图与左视图的讲文明迎奥运A
A．B．C．D．A
Ｂ．Ｃ．Ｄ．A
投影可分为平行投影与中心投影
其中所形成的投影叫平行投影；所形成的投影叫中心投影
利用光线是否平行或是否交于一点来判断是投影或投影，以及光源的位置和物体阴影的位置

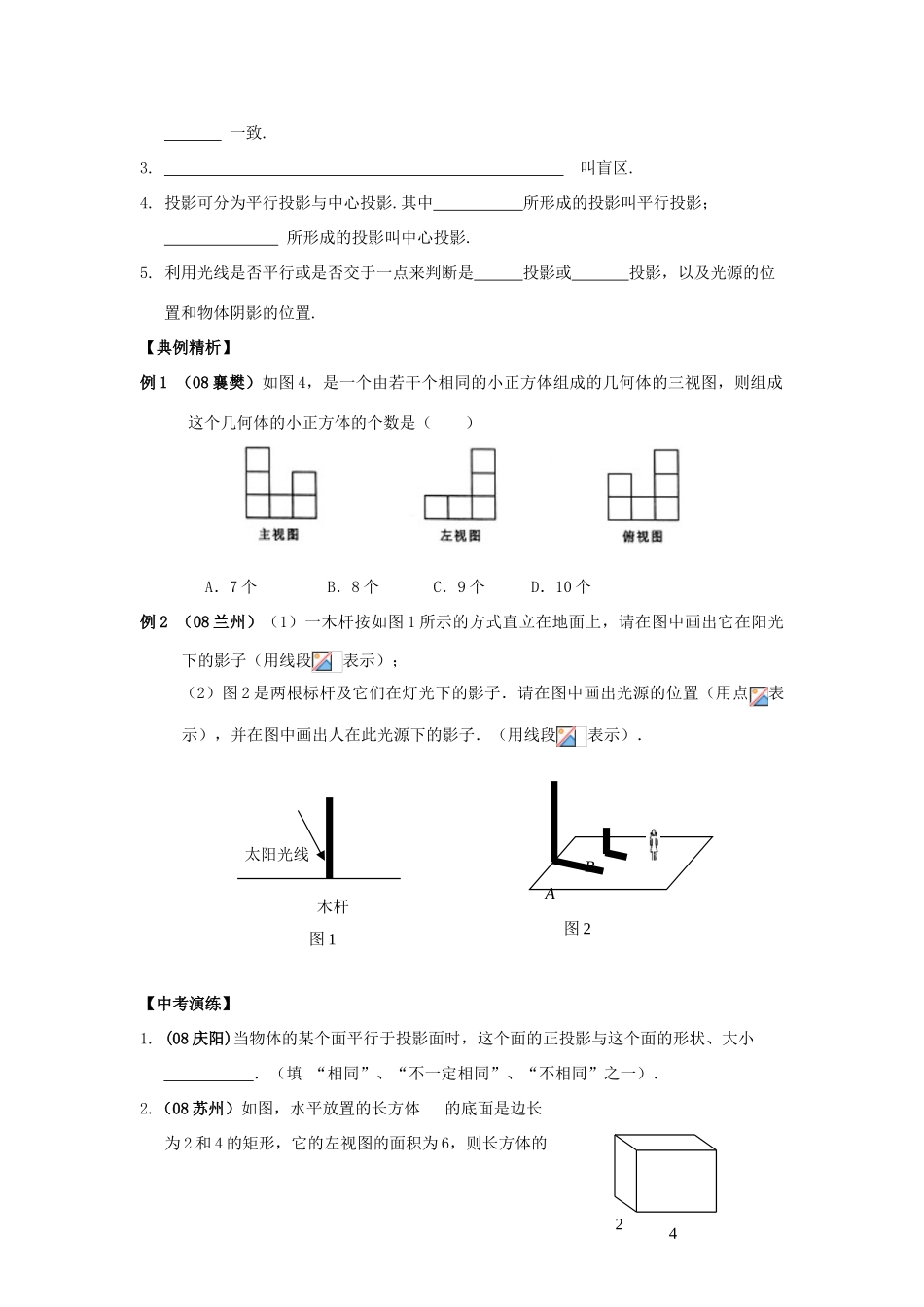

【典例精析】例1（08襄樊）如图4，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是（）A．7个B．8个C．9个D．10个例2（08兰州）（1）一木杆按如图1所示的方式直立在地面上，请在图中画出它在阳光下的影子（用线段表示）；（2）图2是两根标杆及它们在灯光下的影子．请在图中画出光源的位置（用点表示），并在图中画出人在此光源下的影子．（用线段表示）．【中考演练】1
(08庆阳)当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小．（填“相同”、“不一定相同”、“不相同”之一）．2
（08苏州）如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的太阳光线木杆图1图2AB42体积等于．
