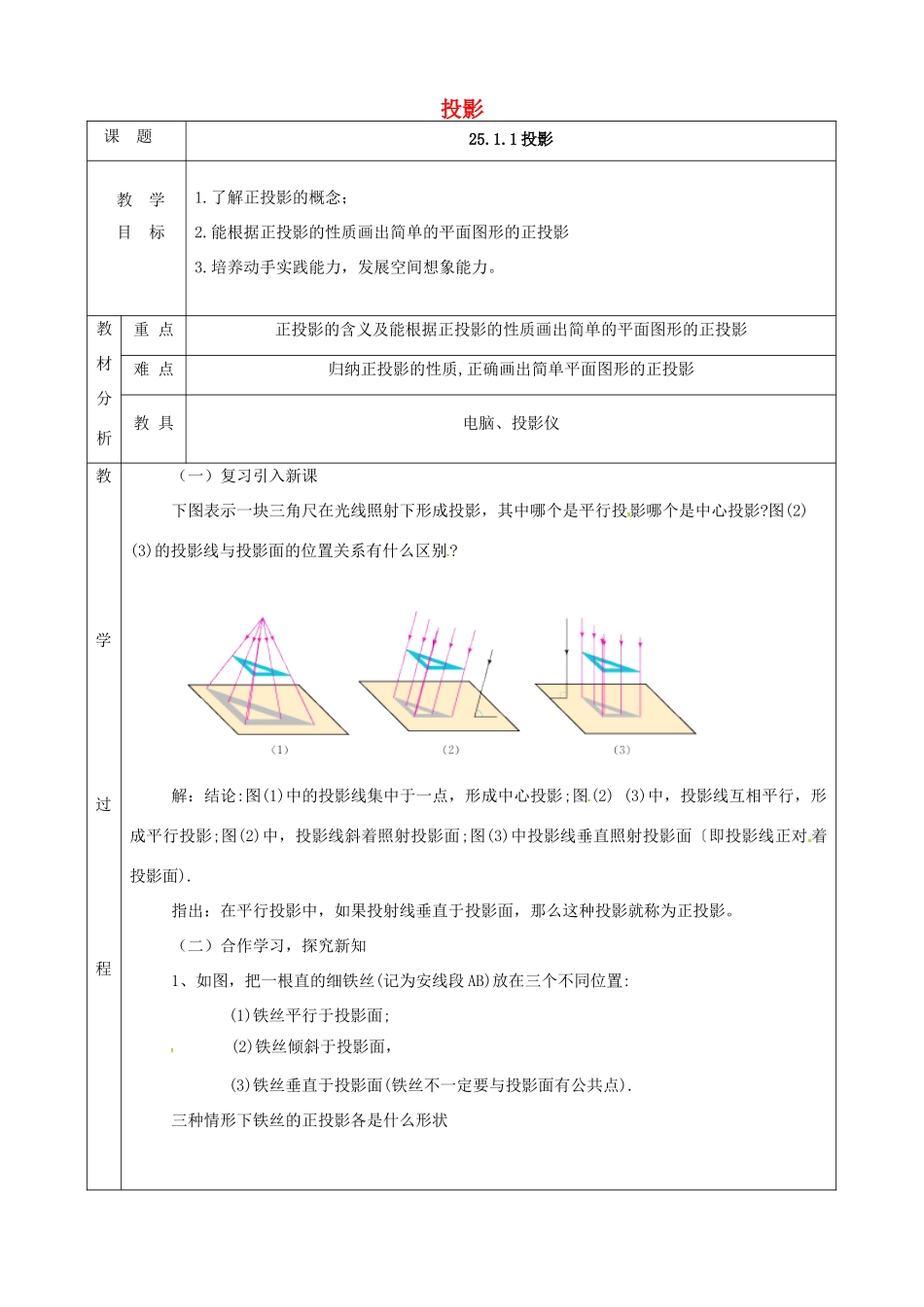

投影课题25.1.1投影教学目标1.了解正投影的概念；2.能根据正投影的性质画出简单的平面图形的正投影3.培养动手实践能力，发展空间想象能力。教材分析重点正投影的含义及能根据正投影的性质画出简单的平面图形的正投影难点归纳正投影的性质,正确画出简单平面图形的正投影教具电脑、投影仪教学过程（一）复习引入新课下图表示一块三角尺在光线照射下形成投影，其中哪个是平行投影哪个是中心投影?图(2)(3)的投影线与投影面的位置关系有什么区别?解：结论:图(1)中的投影线集中于一点，形成中心投影;图(2)(3)中，投影线互相平行，形成平行投影;图(2)中，投影线斜着照射投影面;图(3)中投影线垂直照射投影面〔即投影线正对着投影面).指出：在平行投影中，如果投射线垂直于投影面，那么这种投影就称为正投影。（二）合作学习，探究新知1、如图，把一根直的细铁丝(记为安线段AB)放在三个不同位置:(1)铁丝平行于投影面;(2)铁丝倾斜于投影面，(3)铁丝垂直于投影面(铁丝不一定要与投影面有公共点).三种情形下铁丝的正投影各是什么形状通过观察，我们可以发现;(1)当线段AB平行于投影面P时，它的正投影是线段A1B1，线段与它的投影的大小关系为AB=A1B1(2)当线段AB倾斜于投影面P时，它的正投影是线段A2B2，线段与它的投影的大小关系为AB>A2B2(3)当线段AB垂直于投影面P时，它的正投影是一个点A32、如图，把一块正方形硬纸板P(例如正方形ABCD)放在三个不同位置:(1)纸板平行于投影面;(2)纸板倾斜于投影面;(3)纸板垂直于投影面结论:(1)当纸板P平行于投影面Q时.P的正投影与P的形状、大小一样;(2)当纸板P倾斜于投影面Q时.P的正投影与P的形状、大小发生变化;(3)当纸板P垂直于投影面Q时.P的正投影成为一条线段.当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.3、例1画出如图摆放的正方体在投影面P上的正投影.(1)正方体的一个面ABCD平行于投影面P图(1);(2)正方体的一个面ABCD倾斜于投影面F，上底面ADEF垂直于投影面P，并且上底面的对角线AE垂直于投影面P图(2).分析口述画图要领解答按课本板书（三）课堂检测：1．小明在某天下午测量了学校旗杆的影子长度，按时间顺序排列正确的是（）A．6米，5米，4米B．4米，5米，6米C．4米，6米，5米D．5米，6米，4米2．在同一时刻，一棵高5米的树的影长为2米，此时2米高的小树的影子长为（）A．米B．米C．1米D．2米3．太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（）A．与窗户全等的矩形B．平行四边形C．比窗户略小的矩形D．比窗户略大的矩形4．一组平行的栏杆，被太阳光照射到地面上后，它们的位置关系是______．5．当太阳光线与地面成______度角时，站在树下肯定不会看到自己的影子．6．如图所示是一球吊地空中，当发光的手电筒由远及近时，落在竖直木板上的影子会逐渐_________．7．当一块斜靠在墙上的木板在地面上的影子是边长为4的正方形时，木板与地面的夹角为45°，其截面如图，试求木板的面积．8．如图，有两根木棒AB，CD在同一平面上直立着，其中木棒AB在太阳光下的影子BE如图所示，请你在图中画出此时木棒CD的影子．（四）、课堂小结：谈谈收获布置作业《练习册》习题教后记本节课内容较为简单，学生掌握良好，课上反应热烈。
