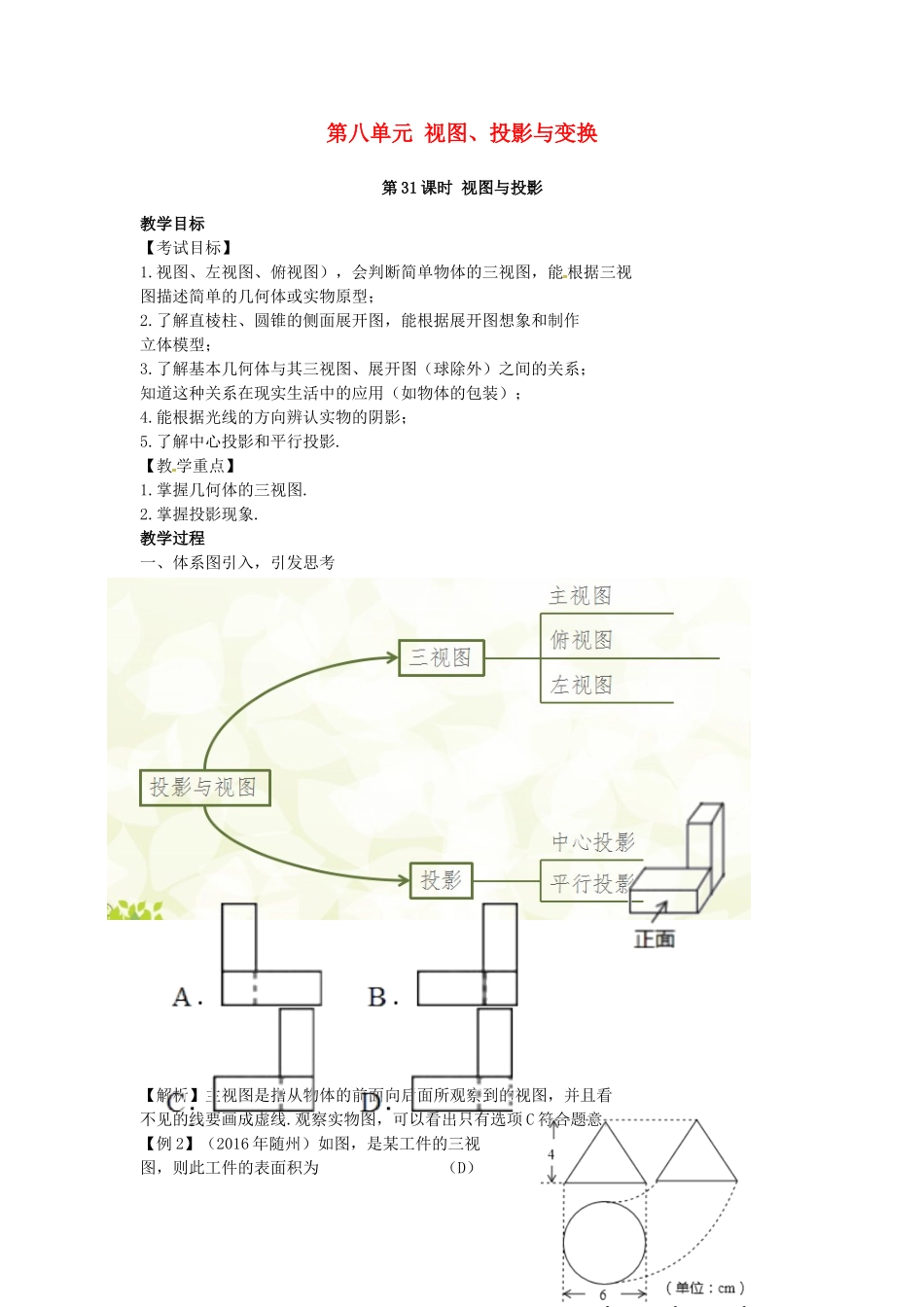

第八单元视图、投影与变换第31课时视图与投影教学目标【考试目标】1
视图、左视图、俯视图），会判断简单物体的三视图，能根据三视图描述简单的几何体或实物原型；2
了解直棱柱、圆锥的侧面展开图，能根据展开图想象和制作立体模型；3
了解基本几何体与其三视图、展开图（球除外）之间的关系；知道这种关系在现实生活中的应用（如物体的包装）；4
能根据光线的方向辨认实物的阴影；5
了解中心投影和平行投影
【教学重点】1
掌握几何体的三视图
掌握投影现象
教学过程一、体系图引入，引发思考二、引入真题、归纳考点【例1】（2016年江西）有两个完全相同的正方体，按下面如图方式摆放，其主视图是（C）【解析】主视图是指从物体的前面向后面所观察到的视图，并且看不见的线要画成虚线
观察实物图，可以看出只有选项C符合题意；【例2】（2016年随州）如图，是某工件的三视图，则此工件的表面积为（D）A．15πcm2B．51πcm2C．66πcm2D．24πcm2【解析】根据所给的三视图可知，此工件是一个高为4cm，底面半径为3cm的圆锥，利用勾股定理可求出圆锥的母线是5cm，所以圆锥的表面积=π×32+π×3×5=24π(cm2)，所以D选项正确

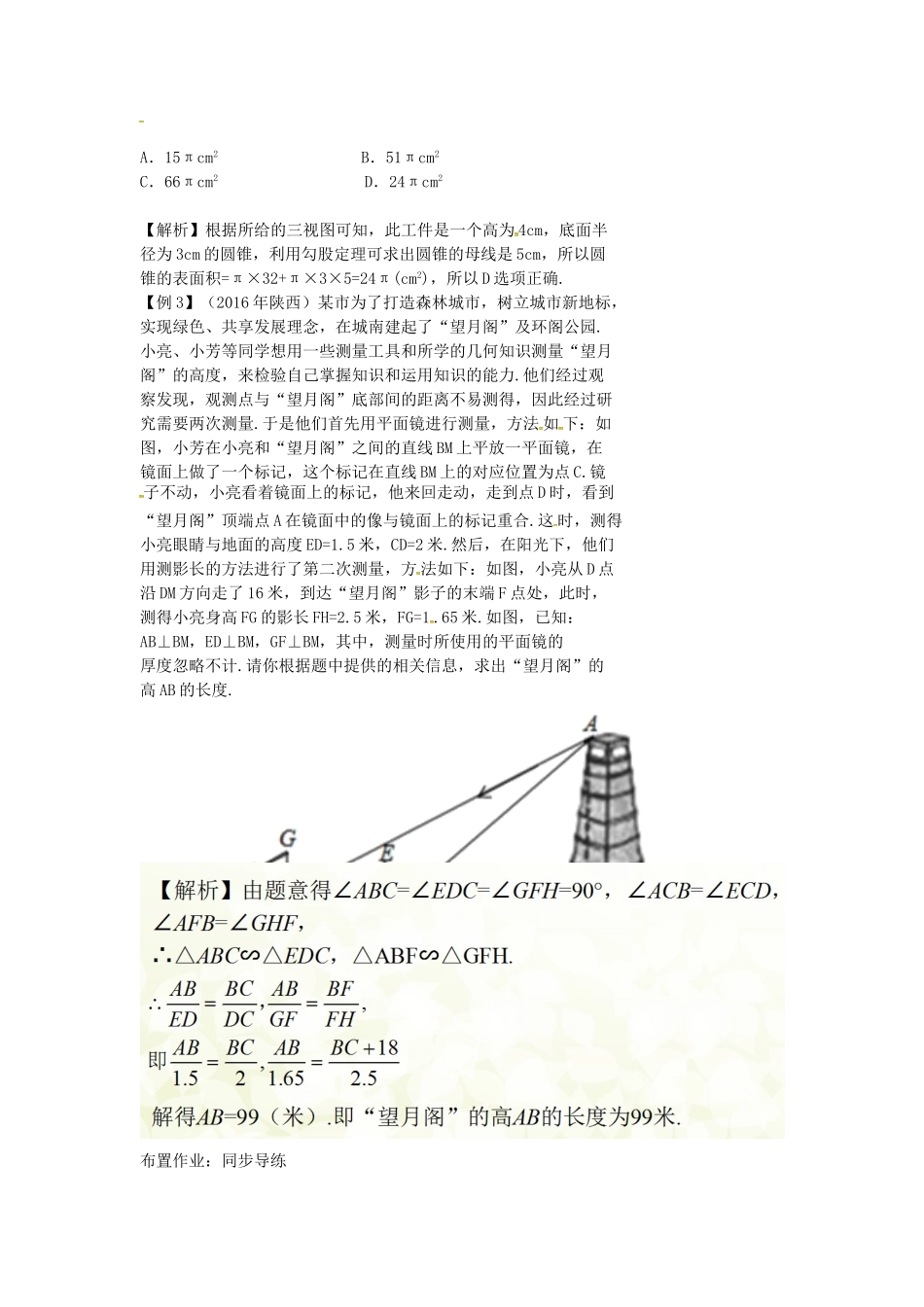

【例3】（2016年陕西）某市为了打造森林城市，树立城市新地标，实现绿色、共享发展理念，在城南建起了“望月阁”及环阁公园
小亮、小芳等同学想用一些测量工具和所学的几何知识测量“望月阁”的高度，来检验自己掌握知识和运用知识的能力
他们经过观察发现，观测点与“望月阁”底部间的距离不易测得，因此经过研究需要两次测量
于是他们首先用平面镜进行测量，方法如下：如图，小芳在小亮和“望月阁”之间的直线BM上平放一平面镜，在镜面上做了一个标记，这个标记在直线BM上的对应位置为点C
镜子不动，小亮看着镜面上的标记，他来回走动，走到点D时，看到“望月阁”顶端点A在镜面中的像与镜面上
