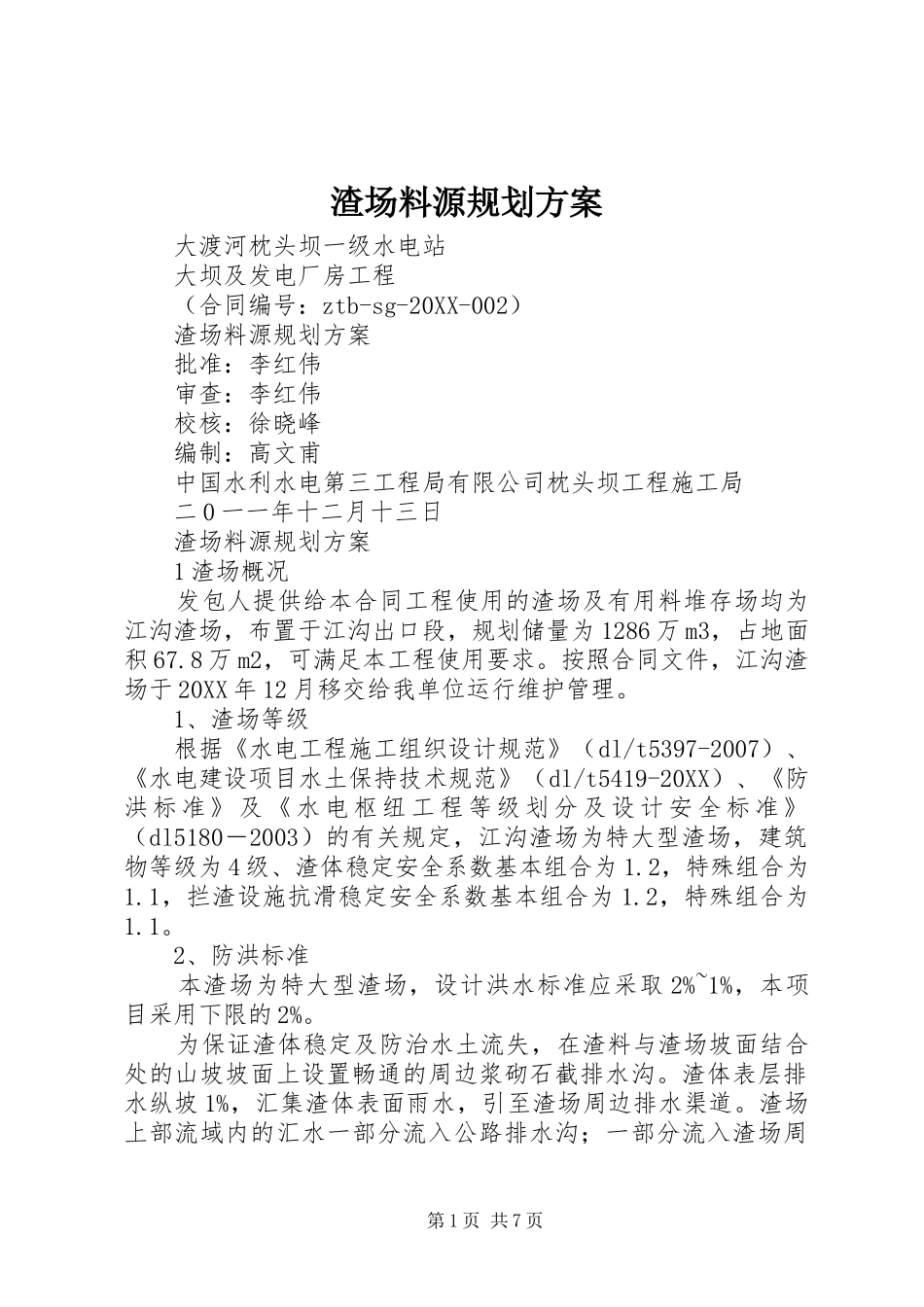

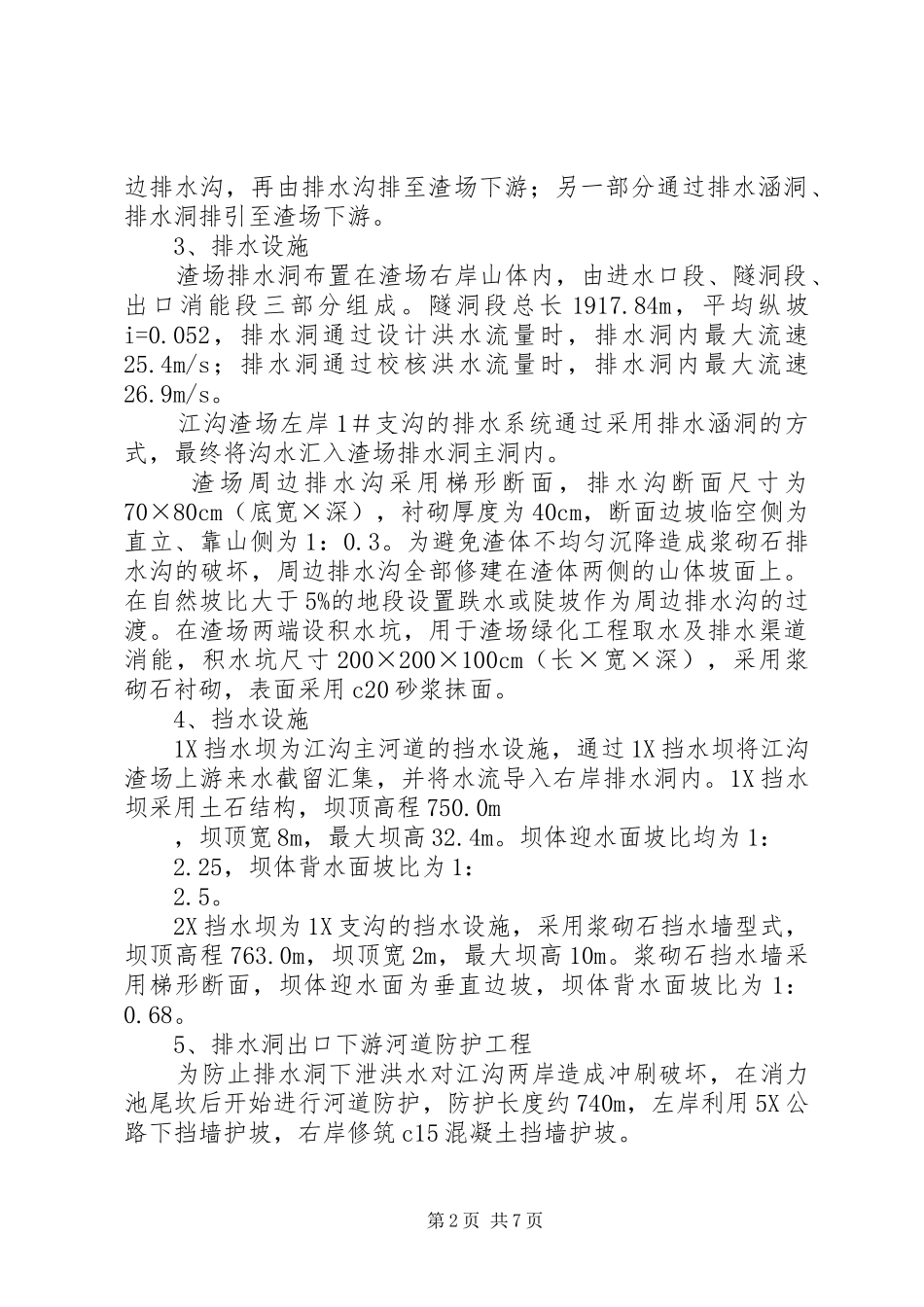

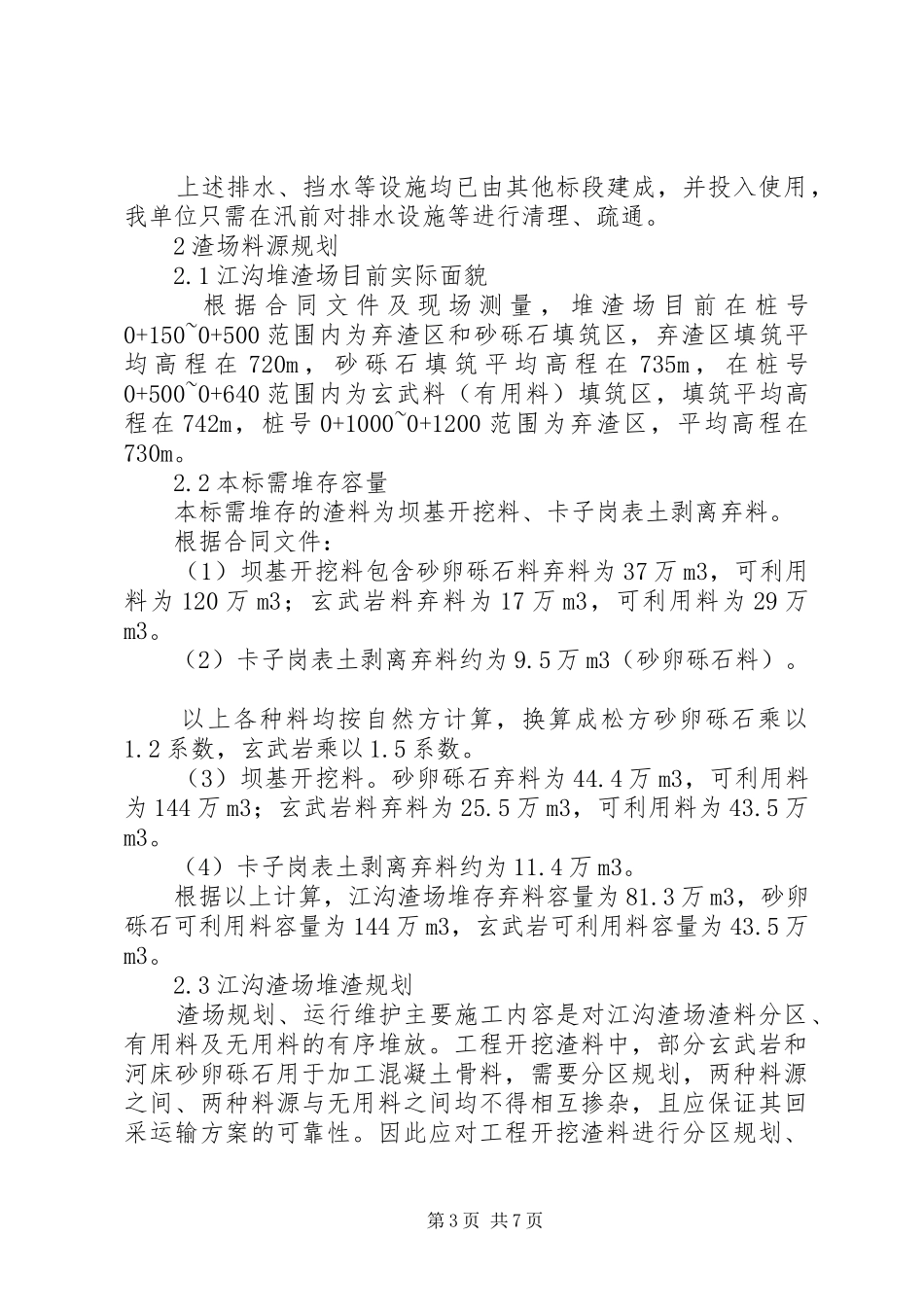

渣场料源规划方案大渡河枕头坝一级水电站大坝及发电厂房工程（合同编号：ztb-sg-20XX-002）渣场料源规划方案批准：李红伟审查：李红伟校核：徐晓峰编制：高文甫中国水利水电第三工程局有限公司枕头坝工程施工局二0一一年十二月十三日渣场料源规划方案1渣场概况发包人提供给本合同工程使用的渣场及有用料堆存场均为江沟渣场，布置于江沟出口段，规划储量为1286万m3，占地面积67.8万m2，可满足本工程使用要求。按照合同文件，江沟渣场于20XX年12月移交给我单位运行维护管理。1、渣场等级根据《水电工程施工组织设计规范》（dl/t5397-2007）、《水电建设项目水土保持技术规范》（dl/t5419-20XX）、《防洪标准》及《水电枢纽工程等级划分及设计安全标准》（dl5180－2003）的有关规定，江沟渣场为特大型渣场，建筑物等级为4级、渣体稳定安全系数基本组合为1.2，特殊组合为1.1，拦渣设施抗滑稳定安全系数基本组合为1.2，特殊组合为1.1。2、防洪标准本渣场为特大型渣场，设计洪水标准应采取2%~1%，本项目采用下限的2%。为保证渣体稳定及防治水土流失，在渣料与渣场坡面结合处的山坡坡面上设置畅通的周边浆砌石截排水沟。渣体表层排水纵坡1%，汇集渣体表面雨水，引至渣场周边排水渠道。渣场上部流域内的汇水一部分流入公路排水沟；一部分流入渣场周第1页共7页边排水沟，再由排水沟排至渣场下游；另一部分通过排水涵洞、排水洞排引至渣场下游。3、排水设施渣场排水洞布置在渣场右岸山体内，由进水口段、隧洞段、出口消能段三部分组成。隧洞段总长1917.84m，平均纵坡i=0.052，排水洞通过设计洪水流量时，排水洞内最大流速25.4m/s；排水洞通过校核洪水流量时，排水洞内最大流速26.9m/s。江沟渣场左岸1＃支沟的排水系统通过采用排水涵洞的方式，最终将沟水汇入渣场排水洞主洞内。渣场周边排水沟采用梯形断面，排水沟断面尺寸为70×80cm（底宽×深），衬砌厚度为40cm，断面边坡临空侧为直立、靠山侧为1：0.3。为避免渣体不均匀沉降造成浆砌石排水沟的破坏，周边排水沟全部修建在渣体两侧的山体坡面上。在自然坡比大于5%的地段设置跌水或陡坡作为周边排水沟的过渡。在渣场两端设积水坑，用于渣场绿化工程取水及排水渠道消能，积水坑尺寸200×200×100cm（长×宽×深），采用浆砌石衬砌，表面采用c20砂浆抹面。4、挡水设施1X挡水坝为江沟主河道的挡水设施，通过1X挡水坝将江沟渣场上游来水截留汇集，并将水流导入右岸排水洞内。1X挡水坝采用土石结构，坝顶高程750.0m，坝顶宽8m，最大坝高32.4m。坝体迎水面坡比均为1：2.25，坝体背水面坡比为1：2.5。2X挡水坝为1X支沟的挡水设施，采用浆砌石挡水墙型式，坝顶高程763.0m，坝顶宽2m，最大坝高10m。浆砌石挡水墙采用梯形断面，坝体迎水面为垂直边坡，坝体背水面坡比为1：0.68。5、排水洞出口下游河道防护工程为防止排水洞下泄洪水对江沟两岸造成冲刷破坏，在消力池尾坎后开始进行河道防护，防护长度约740m，左岸利用5X公路下挡墙护坡，右岸修筑c15混凝土挡墙护坡。第2页共7页上述排水、挡水等设施均已由其他标段建成，并投入使用，我单位只需在汛前对排水设施等进行清理、疏通。2渣场料源规划2.1江沟堆渣场目前实际面貌根据合同文件及现场测量，堆渣场目前在桩号0+150~0+500范围内为弃渣区和砂砾石填筑区，弃渣区填筑平均高程在720m，砂砾石填筑平均高程在735m，在桩号0+500~0+640范围内为玄武料（有用料）填筑区，填筑平均高程在742m，桩号0+1000~0+1200范围为弃渣区，平均高程在730m。2.2本标需堆存容量本标需堆存的渣料为坝基开挖料、卡子岗表土剥离弃料。根据合同文件：（1）坝基开挖料包含砂卵砾石料弃料为37万m3，可利用料为120万m3；玄武岩料弃料为17万m3，可利用料为29万m3。（2）卡子岗表土剥离弃料约为9.5万m3（砂卵砾石料）。以上各种料均按自然方计算，换算成松方砂卵砾石乘以1.2系数，玄武岩乘以1.5系数。（3）坝基开挖料。砂卵砾石弃料为44.4万m3，可利用料为144万m3；玄武岩料弃料为25.5万m3，可利用料为43.5万m3。（4）卡子岗表土剥离弃料约为11.4万m3。根据以上计算，江沟渣场堆存弃料容量为81.3万m3，砂卵砾石可利用料容量为144万m...
