初中应用物理知识竞赛辅导讲座 电压与电阻（学生版）VIP专享VIP免费

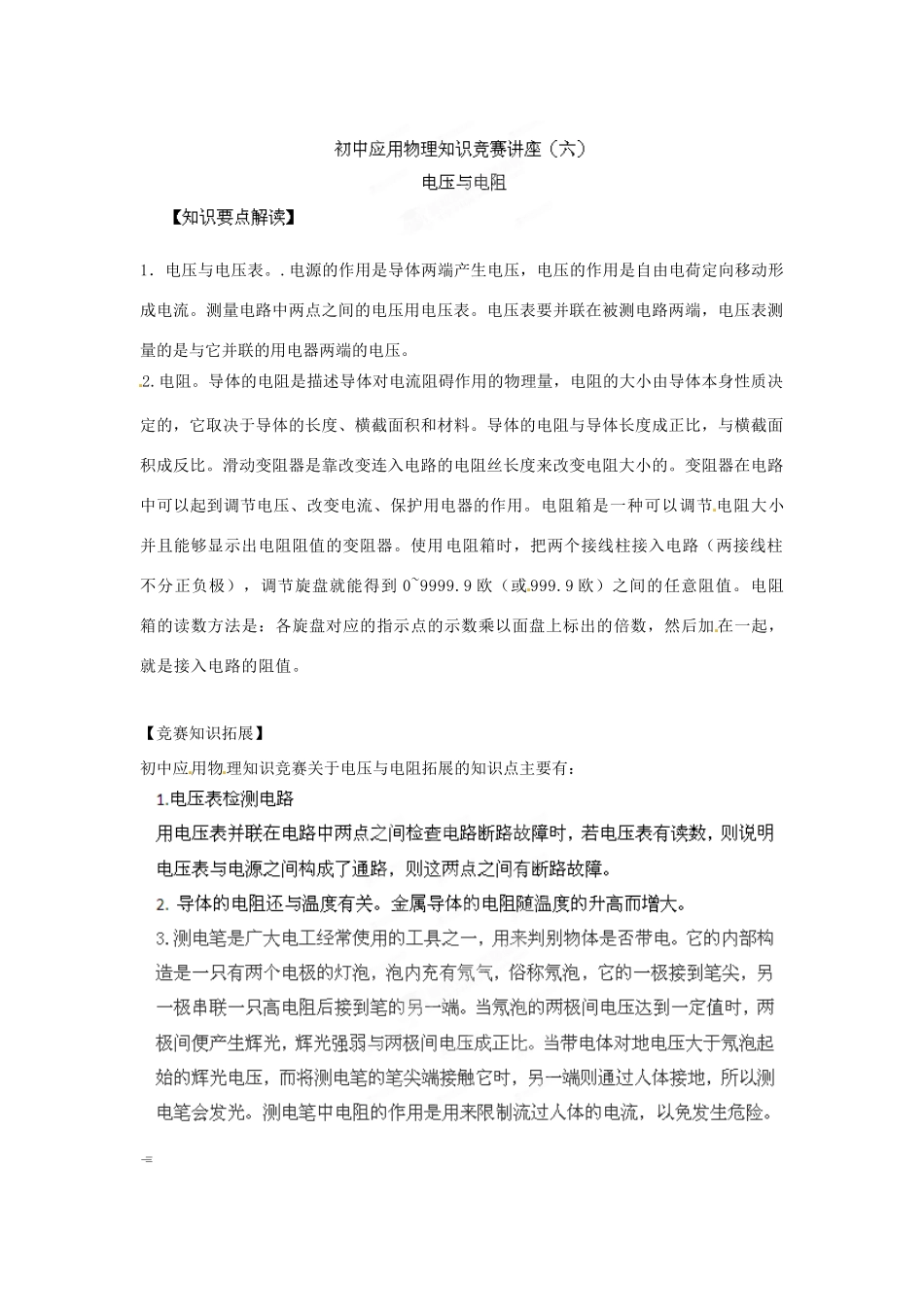

1．电压与电压表。.电源的作用是导体两端产生电压，电压的作用是自由电荷定向移动形成电流。测量电路中两点之间的电压用电压表。电压表要并联在被测电路两端，电压表测量的是与它并联的用电器两端的电压。2.电阻。导体的电阻是描述导体对电流阻碍作用的物理量，电阻的大小由导体本身性质决定的，它取决于导体的长度、横截面积和材料。导体的电阻与导体长度成正比，与横截面积成反比。滑动变阻器是靠改变连入电路的电阻丝长度来改变电阻大小的。变阻器在电路中可以起到调节电压、改变电流、保护用电器的作用。电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。使用电阻箱时，把两个接线柱接入电路（两接线柱不分正负极），调节旋盘就能得到0~9999.9欧（或999.9欧）之间的任意阻值。电阻箱的读数方法是：各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。【竞赛知识拓展】初中应用物理知识竞赛关于电压与电阻拓展的知识点主要有：【经典竞赛题分析】【名师点评】在物理实验时，电路可能出现故障，要掌握用电压表检查电路故障的方法。此题考查用电压表检查电路故障。例2.（2006重庆初中物理知识竞赛初赛题）王兵同学在探究“电流与哪些因素有关”的实验中，首先猜想到电流通过导体会受到阻碍作用，当导体的电阻发生变的问题？⑷王兵同学选择这些器材进行探究有没有不合适的地方？请你提出一些改进的建议。解答：【名师点评】此题以探究“电流与哪些因素有关”的实验切入，考查电路连接，实验步骤，操作注意事项等。例3.（2005大连物理竞赛题）小明家中的几盏亮着的电灯突然全部熄灭了，检查保险丝并未烧断，用测电笔测试插座的两孔时，氖管都发光。以下对故障的判断正确的是[]A.灯泡全部烧坏B.进户零线断路C.室内线路发生短路D.进户火线断路解析：【名师点评】用测电笔测电时，笔尖触到测试体上，手接触测电笔的尾部。如果测试体带电，则测电笔的氖管会发光；若氖管不发光，则说明测试体不带电。【竞赛实战训练】一．选择题D．避雷器在遇到雷击的电压时是导体，在通常电压下是绝缘体2.答案：3.(2006重庆初中应用物理知识竞赛初赛）应该用测电笔去辨别火线和零线，决不能用手直接去接触电线，这是因为A．手接触火线时，手不会发光，无法辨别火线B．手接触零线时，通过人体的电流很大，人体会触电C．氖管发光时，一定不会有电流通过人体D．氖管发光时，通过人体的电流很小，人体不会触电5．（1992全国初中应用物理知识竞赛题）白炽灯泡的灯丝常制成螺旋状，这样做的目的是A．便于灯丝散热，防止灯丝熔断。B．尽量减少灯丝的电阻。C．减少灯丝散热，提高灯丝的温度。D．减少灯丝在高温时的升华。5.答案：6.答案：二、填空题1.（2006重庆物理竞赛题）一根均匀导线横截面积为0.5mm2，电阻为1Ω。如果把它从中点对折后再胶合成一根短导线，这根导线的横截面积是mm2，电阻是Ω1.答案：4.（2007上海初中物理知识竞赛复赛题）修理家用电器时需要一只4.75kΩ的电阻，但手头只有l0kΩ、8kΩ、500Ω、300Ω的电阻各两个。请从现有的电阻中选择若干电阻得到最接近所需要的电阻值。在右方虚线框中画出电路图，并标明个电阻的阻值。得到的电阻阻值为。4..答案：校验次数123456校验电灯接入点a、fa、bc、de、fa、dc、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光5.答案．三、综合运用题细金属丝的电阻为1Ω，正常（低压）情况下，由于支架表面有一层氧化铜的缘故，它与灯丝支架是不导通的，没有电流流过。若加上较高的电压（如220V）时氧化层可被击穿，细金属丝与灯丝支架导通。根据以上介绍的资料，请你说明为什么一个小彩灯的灯丝烧毁后，其他的小彩灯还能继续发光。1.答案：2.（2006全国初中应用物理知识竞赛题）小军家客厅墙壁上有一个控制灯的开关和一个两孔插座装在一起的“一开两孔”的电工元件。图7是元件的面板、图8是元件壳体内部的原接线图。由于开关损坏，需要更换整个元件。小军爸爸决定自己动手完成，小军给爸爸当助手。小军爸爸断开家中进户线的总开关，在拆旧换新的过程中发现：拆下前没有留意元件中的A、B、D三根导线图3...
