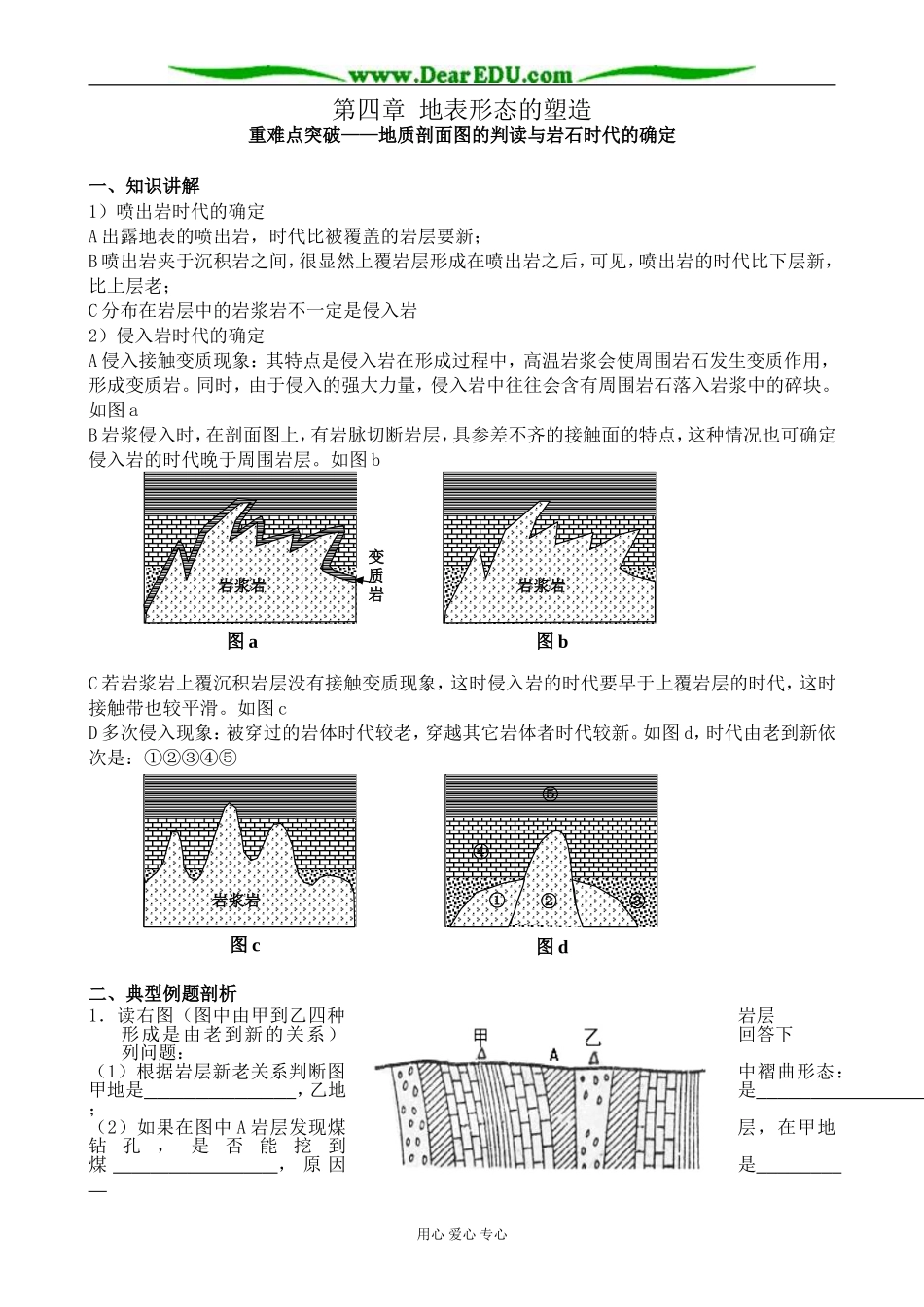

第四章地表形态的塑造重难点突破——地质剖面图的判读与岩石时代的确定一、知识讲解1）喷出岩时代的确定A出露地表的喷出岩，时代比被覆盖的岩层要新；B喷出岩夹于沉积岩之间，很显然上覆岩层形成在喷出岩之后，可见，喷出岩的时代比下层新，比上层老；C分布在岩层中的岩浆岩不一定是侵入岩2）侵入岩时代的确定A侵入接触变质现象：其特点是侵入岩在形成过程中，高温岩浆会使周围岩石发生变质作用，形成变质岩。同时，由于侵入的强大力量，侵入岩中往往会含有周围岩石落入岩浆中的碎块。如图aB岩浆侵入时，在剖面图上，有岩脉切断岩层，具参差不齐的接触面的特点，这种情况也可确定侵入岩的时代晚于周围岩层。如图bC若岩浆岩上覆沉积岩层没有接触变质现象，这时侵入岩的时代要早于上覆岩层的时代，这时接触带也较平滑。如图cD多次侵入现象：被穿过的岩体时代较老，穿越其它岩体者时代较新。如图d，时代由老到新依次是：①②③④⑤二、典型例题剖析1．读右图（图中由甲到乙四种岩层形成是由老到新的关系）回答下列问题：（1）根据岩层新老关系判断图中褶曲形态：甲地是，乙地是；（2）如果在图中A岩层发现煤层，在甲地钻孔，是否能挖到煤，原因是用心爱心专心岩浆岩图c①②③④⑤图d岩浆岩变质岩图a岩浆岩图b。【答案要点】（1）甲地：背斜；乙地：向斜。（2）甲地不能挖到煤，因为从岩层新老关系判断，甲地是背斜，背斜的顶部被侵蚀，因此A岩层在甲地已经缺失。【命题意图】本题主要考查褶曲形态和褶皱在内外力共同作用下发生地形倒置的知识，这部分知识属于本节的重点内容，本题力图使学生从图中获取有用信息，根据题目所给的条件及图示分析得出答案。【解题思路】本题图示中的背斜和向斜所形成的地表形态已经在外力的作用下，形成较为平坦的地表，因此判断背斜和向斜必须依据图示中所给的信息，即岩层的新老关系进行判断，甲地岩层是中心老，两翼新，而乙地岩层中心新，两翼老，由此判断甲地为背斜，乙地为向斜。2读下图，回答：（1）A、B、C、D四处，属于背斜的是，属于向斜的是。（2）此时，背斜在地貌上是，原因是；向斜在地貌上是，原因是。（3）找油气应在图中处；找地下水应在处。（4）如果修建地下隧道，应选择在处，原因是。【解析】这是一幅地质构造剖面图，解答此题的关键是明确判断出背斜和向斜的部位。C处岩层向下弯曲，为向斜；D处岩层向上拱起，为背斜；A处为断层一侧上升岩块，B处为断层一侧下沉岩块。【答案】（1）DC（2）谷地背斜顶部因受张力影响，容易被侵蚀成谷地山岭向斜槽部受到挤压，岩性坚硬不易被侵蚀（3）DC（4）D如果在向斜部位，将可能使隧道变成水道，在背斜部位采石工程难度较小，生产成本较低3读下图，回答问题。（1）写出甲乙两地地质构造名称。甲，乙。（2）欲修建一条东西向的隧道，应选择处。（3）据甲乙两地质构造，可知该地地质史地壳曾有运动。甲乙两地上部岩层缺失，又有上覆沉积物，说明该地地质史上曾有运动。【解析】从隧道工程的安全性、稳定性及地下水运动等方面考虑，应选择修建在背斜部位。即在甲处，褶皱构造说明地壳曾有水平运动。上部岩层缺失说明外力曾有侵蚀作用，应是出露地表的。后有沉积物，说明该地相对于周围曾有下降，即发生过垂直运动。【答案】（1）背斜向斜（2）甲（3）水平垂直三、针对性训练1、右图为某“地质构造剖面示意图”，图中数码序号1～7依次排列，表示地层由新至老或由老至新，读图回答：（1）图中A处的地质构造属_________________用心爱心专心（2）地质勘探队员在M处地层中发现了大量三叶虫化石，在N处地层中发现了恐龙蛋化石，判断：图中B处的地质构造应属_________________,依据是_________________。（3）C处地质构造属_________________，该处形成谷地的原因是_________________。2、读下面的“地质构造剖示图”，回答下列问题：（1）图中A、B、C、D四处，属于背斜的是_______，属于向斜的是_______。（2）形成如图所示的以褶皱和断层为主的地质构造的地质作用是（）A．内力作用B．外力作用C．水平运动D．升降运动（3）图中C处成为山地，D处成为谷地，这除了地壳运动的原因之外，还同_______作用有...
