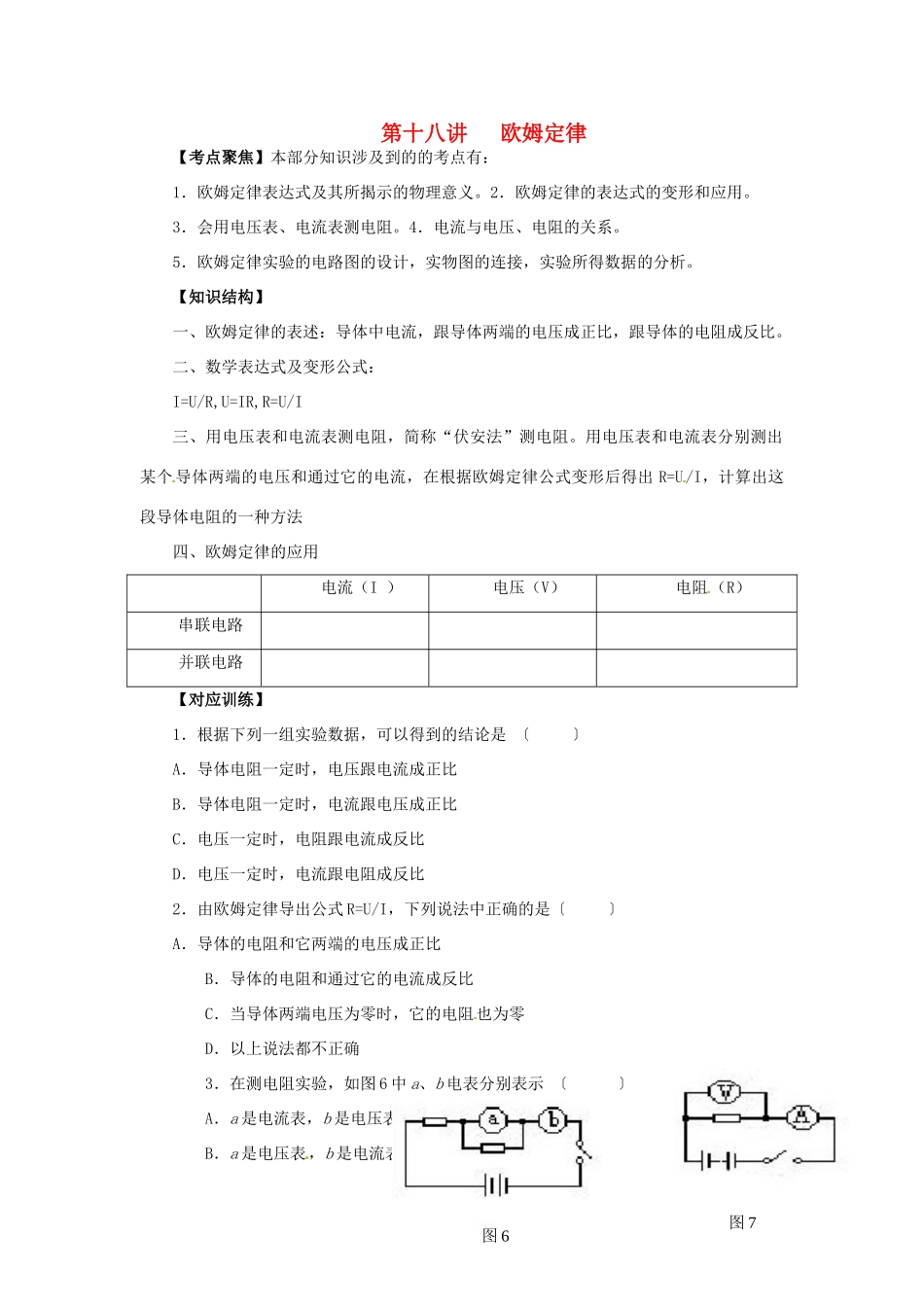

图7第十八讲欧姆定律【考点聚焦】本部分知识涉及到的的考点有：1．欧姆定律表达式及其所揭示的物理意义。2．欧姆定律的表达式的变形和应用。3．会用电压表、电流表测电阻。4．电流与电压、电阻的关系。5．欧姆定律实验的电路图的设计，实物图的连接，实验所得数据的分析。【知识结构】一、欧姆定律的表述：导体中电流，跟导体两端的电压成正比，跟导体的电阻成反比。二、数学表达式及变形公式：I=U/R,U=IR,R=U/I三、用电压表和电流表测电阻，简称“伏安法”测电阻。用电压表和电流表分别测出某个导体两端的电压和通过它的电流，在根据欧姆定律公式变形后得出R=U/I，计算出这段导体电阻的一种方法四、欧姆定律的应用电流（I）电压（V）电阻（R）串联电路并联电路【对应训练】1．根据下列一组实验数据，可以得到的结论是〔〕A．导体电阻一定时，电压跟电流成正比B．导体电阻一定时，电流跟电压成正比C．电压一定时，电阻跟电流成反比D．电压一定时，电流跟电阻成反比2．由欧姆定律导出公式R=U/I，下列说法中正确的是〔〕A．导体的电阻和它两端的电压成正比B．导体的电阻和通过它的电流成反比C．当导体两端电压为零时，它的电阻也为零D．以上说法都不正确3．在测电阻实验，如图6中a、b电表分别表示〔〕A．a是电流表，b是电压表B．a是电压表，b是电流表图6图8图9C．a、b都是电压表D．a、b都是电流表4．图7所示为测定电阻的电路图。如果某同学在操作中两电表的量程选择正确，但不慎将两电表的位置对调了一下，则开关闭合后〔〕A.电流表、电压表均损坏B.电流表损坏C.电压表损坏D.电流表、电压表都不损坏5.在电压不变的情况下，和_____成反比；在电阻一定的情况下，____和____成正比。6．一段导体两端电压为5V时，导体中的电流强度为0.5A，若导体两端电压增加一倍，导体中的电流应为_____；当电压变为零时，导体的电阻为。7．在研究欧姆定律的实验中，我们先保持___不变，得出导体中的跟这段导体两端的电压关系；然后保持___不变，得出导体中的跟这段导体电阻的关系。8．要测定某一导体的电阻，只要测出导体两端的____和导体中的____，即可用公式____计算出待测电阻。这种测电阻的方法叫做____法。9．有两个电阻阻值分别为4Ω和6Ω，串联后接到某电源上，那么两电阻中的电流之比为____，两电阻两端的电压之比为____，电路的总电阻为____Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为____，两个电阻两端的电压之比为____，电路的总电阻为____Ω。10.图8为伏安法测电阻的实验电路图，要求：(1)在图中填上电表的符号。(2)在图中标出电表的正、负接线柱。(3)如要使电流表的读数变小，滑动变阻器的滑片P应向图中______（左或右）端滑动。11.如图9所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求(1)电源电压多大？(2)当S1和S2都断开时，电流表的读数多大？(3)当S1、S2都闭合时，电流表的读数是多大？12.一个电池组、一个开关，一只已知电阻R0和一只未知电阻Rx以及导线若干，如：(1)只有一只电流表；(2)只有一只电压表。试分别设计测未知电阻Rx的值的电路（写出方法、画出电路图），并列出Rx的测量表达式。
