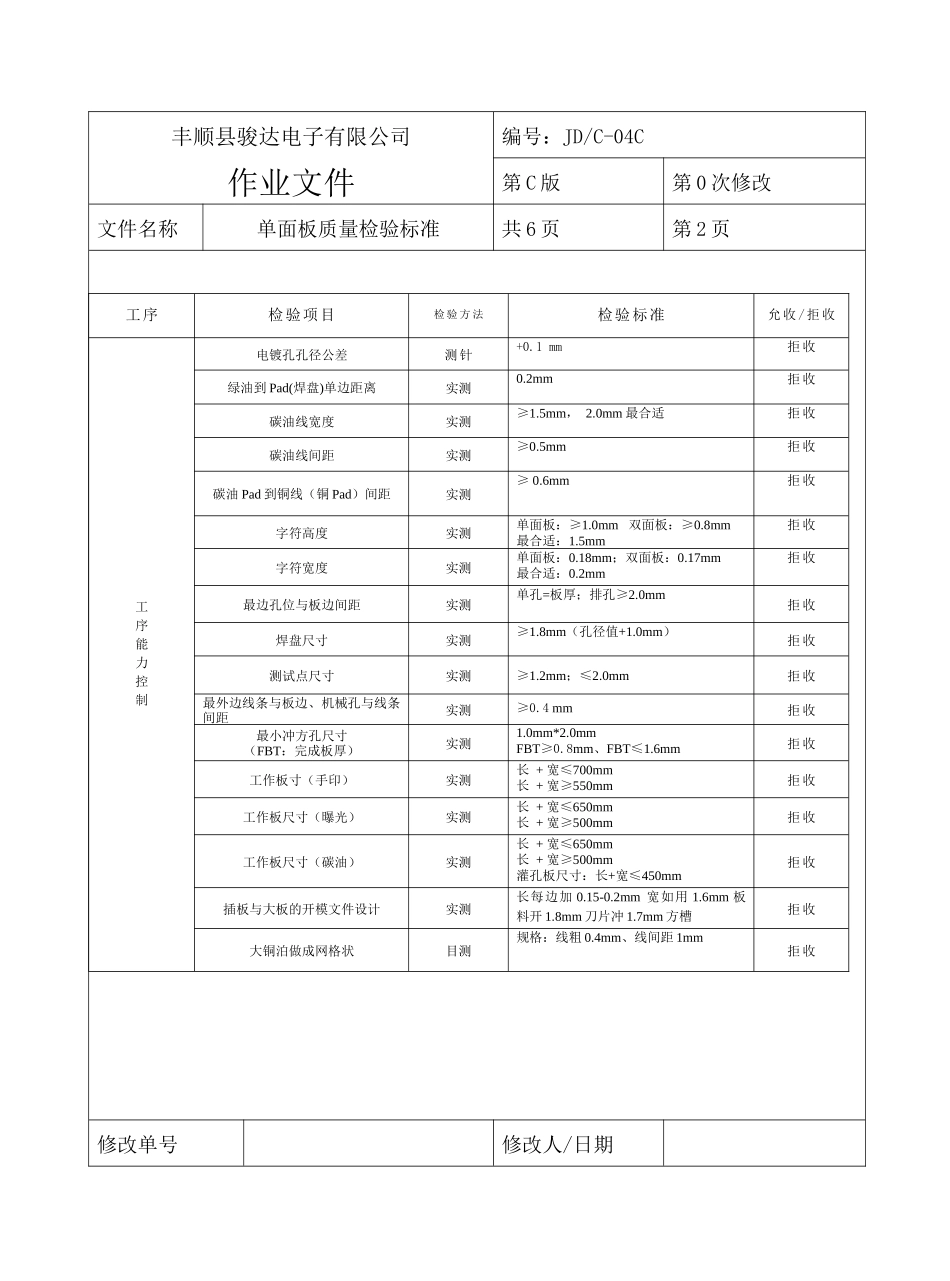

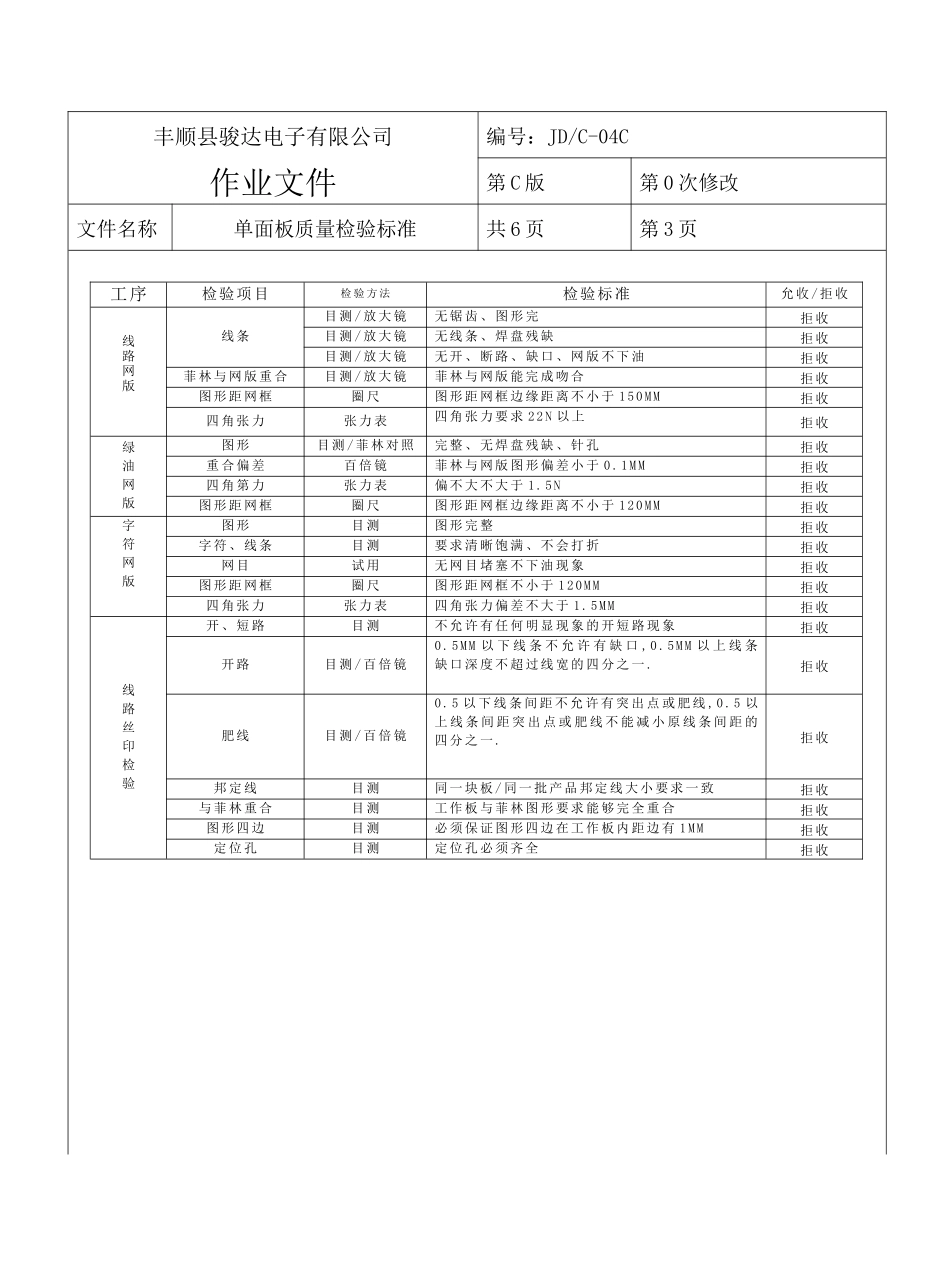

丰顺县骏达电子有限公司作业文件编号:JD/C-04C第C版第0次修改文件名称单面板质量检验标准共6页第1页1、目的为了执行印制板的相关国际标准,正确识别、判定线路板的适用性,编制本标准。2、适用范围及说明2.1本标准适用于本公司提供的单面印制板产品。2.2如客户在加工资料中或合同中另有要求,则按客户技术细则。2.3本标准未列及到的印制板其它项目的标准,可参考下列标准(当有新版次标准时,以新版本为准):2.3.1GB4588-1《无金属化孔单/双面印制板技术条件》2.3.2GB/T16261-96印制板总规范2.3.4IPC-6012A刚性印制板质量鉴定与性能规范2.4本标准与行业标准、国际标准有争议时,以IPC-6012A国际标准为准。2.5本标准的解释权归丰顺骏达电子有限公司品管部。3.验收分级以上每标准产品的验收,可分三个等级,即:3.1良好:满足此标准规定要求或客户要求。3.2接收:印制板存在一定不良,但不影响其使用性和可靠性。3.3勉强接收:印制板存在一定不良,但不影响其使用性和可靠性,经客户同意特采接收。3.4拒收:表示无法满足产品的使用性和可靠性。4.检验标准内容:工序检验项目检验方法检验标准允收/拒收工序能力控制要求丝印最小线条/间距百倍镜0.2MM/0.2MM拒收曝光最小线条/间距百倍镜0.13MM/0.13MM拒收最小钻孔孔径测针0.35MMFBT≤1.6MM拒收钻孔范围测针单面板:0.8MM—6.0MM双面板;0.35MM—6.0MM拒收最小冲孔孔径测针0.9MMFBT≤1.6MM拒收完成板厚(最薄)卡尺HB:0.6MMFR-4:0.4mm拒收完成板厚(最厚)卡尺HB:1.6mmFR-4:2.0mm拒收非电镀孔孔径公差测针+0.1mm拒收修改单号修改人/日期丰顺县骏达电子有限公司作业文件编号:JD/C-04C第C版第0次修改文件名称单面板质量检验标准共6页第2页修改单号修改人/日期工序检验项目检验方法检验标准允收/拒收工序能力控制电镀孔孔径公差测针+0.1mm拒收绿油到Pad(焊盘)单边距离实测0.2mm拒收碳油线宽度实测≥1.5mm,2.0mm最合适拒收碳油线间距实测≥0.5mm拒收碳油Pad到铜线(铜Pad)间距实测≥0.6mm拒收字符高度实测单面板:≥1.0mm双面板:≥0.8mm最合适:1.5mm拒收字符宽度实测单面板:0.18mm;双面板:0.17mm最合适:0.2mm拒收最边孔位与板边间距实测单孔=板厚;排孔≥2.0mm拒收焊盘尺寸实测≥1.8mm(孔径值+1.0mm)拒收测试点尺寸实测≥1.2mm;≤2.0mm拒收最外边线条与板边、机械孔与线条间距实测≥0.4mm拒收最小冲方孔尺寸(FBT:完成板厚)实测1.0mm*2.0mmFBT≥0.8mm、FBT≤1.6mm拒收工作板寸(手印)实测长+宽≤700mm长+宽≥550mm拒收工作板尺寸(曝光)实测长+宽≤650mm长+宽≥500mm拒收工作板尺寸(碳油)实测长+宽≤650mm长+宽≥500mm灌孔板尺寸:长+宽≤450mm拒收插板与大板的开模文件设计实测长每边加0.15-0.2mm宽如用1.6mm板料开1.8mm刀片冲1.7mm方槽拒收大铜泊做成网格状目测规格:线粗0.4mm、线间距1mm拒收丰顺县骏达电子有限公司作业文件编号:JD/C-04C第C版第0次修改文件名称单面板质量检验标准共6页第3页工序检验项目检验方法检验标准允收/拒收线路网版线条目测/放大镜无锯齿、图形完拒收目测/放大镜无线条、焊盘残缺拒收目测/放大镜无开、断路、缺口、网版不下油拒收菲林与网版重合目测/放大镜菲林与网版能完成吻合拒收图形距网框圈尺图形距网框边缘距离不小于150MM拒收四角张力张力表四角张力要求22N以上拒收绿油网版图形目测/菲林对照完整、无焊盘残缺、针孔拒收重合偏差百倍镜菲林与网版图形偏差小于0.1MM拒收四角第力张力表偏不大不大于1.5N拒收图形距网框圈尺图形距网框边缘距离不小于120MM拒收字符网版图形目测图形完整拒收字符、线条目测要求清晰饱满、不会打折拒收网目试用无网目堵塞不下油现象拒收图形距网框圈尺图形距网框不小于120MM拒收四角张力张力表四角张力偏差不大于1.5MM拒收线路丝印检验开、短路目测不允许有任何明显现象的开短路现象拒收开路目测/百倍镜0.5MM以下线条不允许有缺口,0.5MM以上线条缺口深度不超过线宽的四分之一.拒收肥线目测/百倍镜0.5以下线条间距不允许有突出点或肥线,0.5以上线条间距突出点或肥线不能减小原线条间距的四分之一.拒收邦定线目测同一块板/同一批产品邦定线大...
