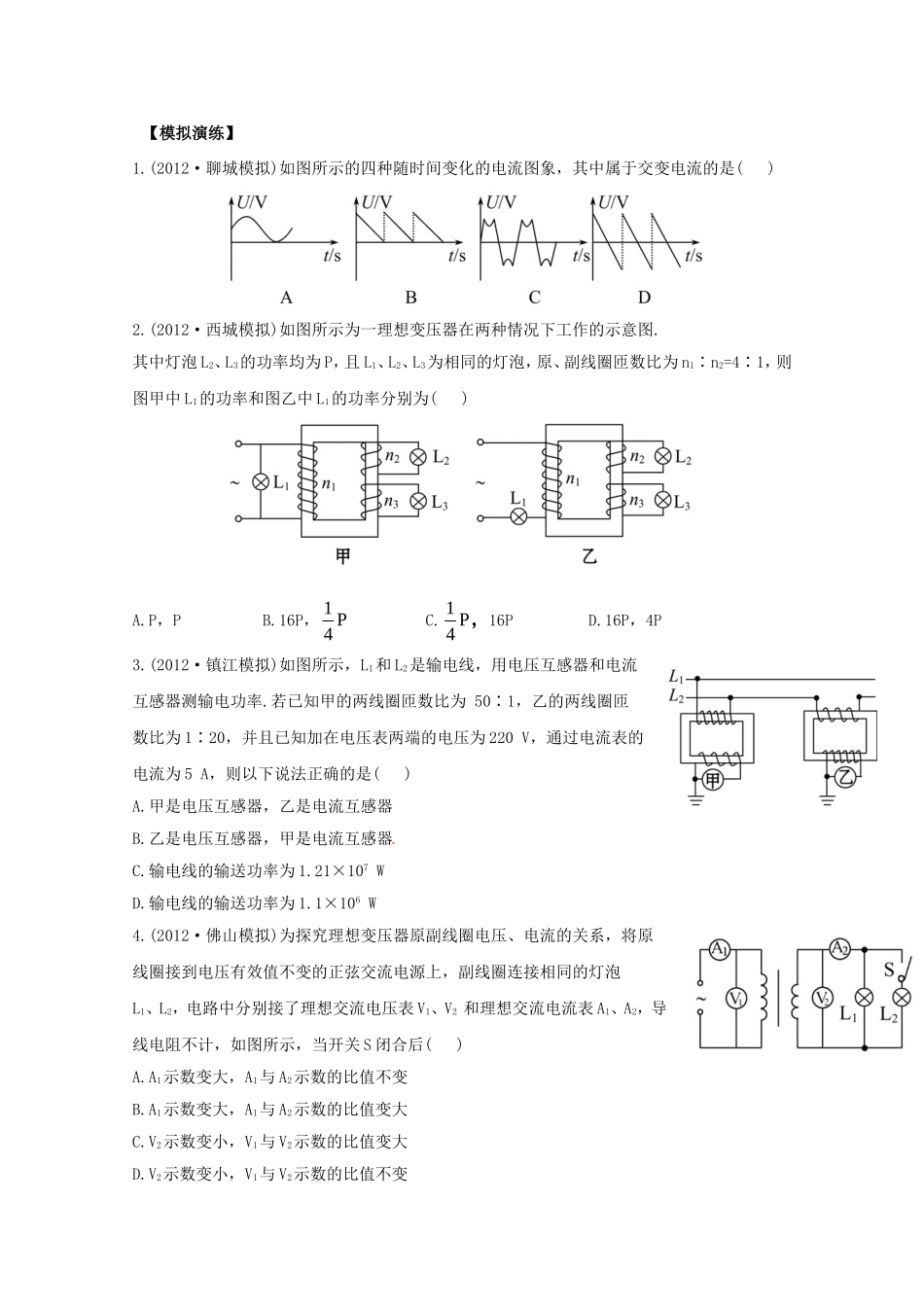

【模拟演练】1.(2012·聊城模拟)如图所示的四种随时间变化的电流图象，其中属于交变电流的是()2.(2012·西城模拟)如图所示为一理想变压器在两种情况下工作的示意图.其中灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，原、副线圈匝数比为n1∶n2=4∶1，则图甲中L1的功率和图乙中L1的功率分别为()A.P，PB.16P，1P4C.1P4，16PD.16P，4P3.(2012·镇江模拟)如图所示，L1和L2是输电线，用电压互感器和电流互感器测输电功率.若已知甲的两线圈匝数比为50∶1，乙的两线圈匝数比为1∶20，并且已知加在电压表两端的电压为220V，通过电流表的电流为5A，则以下说法正确的是()A.甲是电压互感器，乙是电流互感器B.乙是电压互感器，甲是电流互感器C.输电线的输送功率为1.21×107WD.输电线的输送功率为1.1×106W4.(2012·佛山模拟)为探究理想变压器原副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示，当开关S闭合后()A.A1示数变大，A1与A2示数的比值不变B.A1示数变大，A1与A2示数的比值变大C.V2示数变小，V1与V2示数的比值变大D.V2示数变小，V1与V2示数的比值不变5.(2012·德州模拟)夏天由于用电器的增多，每年都会出现“用电荒”，只好拉闸限电.若某发电站在供电过程中，用电高峰时输电的功率是正常供电的2倍，输电线电阻不变，下列说法正确的是()A.若输送电压不变，则用电高峰时输电电流为正常供电时的2倍B.若输送电压不变，则用电高峰时输电线损失的功率为正常供电时的2倍C.若用电高峰时的输送电压变为正常供电的2倍，则此时输电电流为正常供电时的4倍D.若用电高峰时的输送电压变为正常供电的2倍，则此时输电线损失的功率为正常供电时的4倍6.(2012·杭州模拟)如图所示,水平铜盘半径为r,置于磁感应强度为B,方向竖直向下的匀强磁场中,铜盘绕通过圆盘中心的竖直轴以角速度ω做匀速圆周运动,铜盘的边缘及中心处分别通过滑动变阻器R1与理想变压器的原线圈相连,该理想变压器原、副线圈的匝数比为n∶1,变压器的副线圈与电阻为R2的负载相连,则()A.变压器原线圈两端的电压为Br2ω/2B.若R1不变时,通过负载R2的电流强度为0C.若R1不变时,变压器的副线圈磁通量为0D.若R1变化时,通过负载R2的电流强度为通过R1电流的1n7.(2012·常州模拟)两只相同的电阻,分别通入正弦交流电和方形波的交流电.两种交变电流的最大值相等,波形如图所示,在正弦交流电的一个周期内,正弦交流电在电阻上产生的焦耳热Q1与方形波交流电在电阻上产生的焦耳热Q2之比为()A.3∶1B.1∶2C.2∶1D.4∶38.(2012·无锡模拟)如图所示，理想变压器原、副线圈的匝数比为k，输出端接有一交流电动机，其线圈的电阻为R.将原线圈接在正弦交流电源两端，变压器的输入功率为P0时，电动机恰好能带动质量为m的物体以速度v匀速上升，此时理想电流表A的示数为I.若不计电动机摩擦带来的能量损耗，重力加速度为g，则下列说法正确的是()A.电动机输出的机械功率为P0B.变压器的输出功率为mgvC.副线圈两端电压的有效值为0kPID.整个装置的效率为0mgvP9.(2012·烟台模拟)如图甲所示，变压器原副线圈的匝数比为3∶1，L1、L2、L3、L4为四只规格为“9V，6W”的相同灯泡，各电表均为理想交流电表，若灯泡L2正常发光.则以下说法中错误的是()A.电流表的示数为2AB.四只灯泡均能正常发光C.电压表的示数为36VD.输入端交变电压u的图象可能如图乙所示10.(2011·深圳模拟)交流电源输出的电压U随时间t变化的图线如图所示，则下列说法正确的是()A.交变电流的频率为50HzB.交变电流的周期为2sC.交变电压的最大值为2202VD.交变电压的有效值为2202V11.(2011·厦门模拟)处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直，在t=0时刻，线圈平面与纸面重合(如图所示)，线圈的cd边离开纸面向外运动，若规定方向为a→b→c→d→a的感应电流方向为正，则能反映线圈中感应电流I随时间t变化的图象是图中的()12.(2011·汕头模拟)如图所示，电阻为r的矩形线圈面积为S，在匀强磁场中绕垂直于磁场的轴以角速度ω匀速转动....
