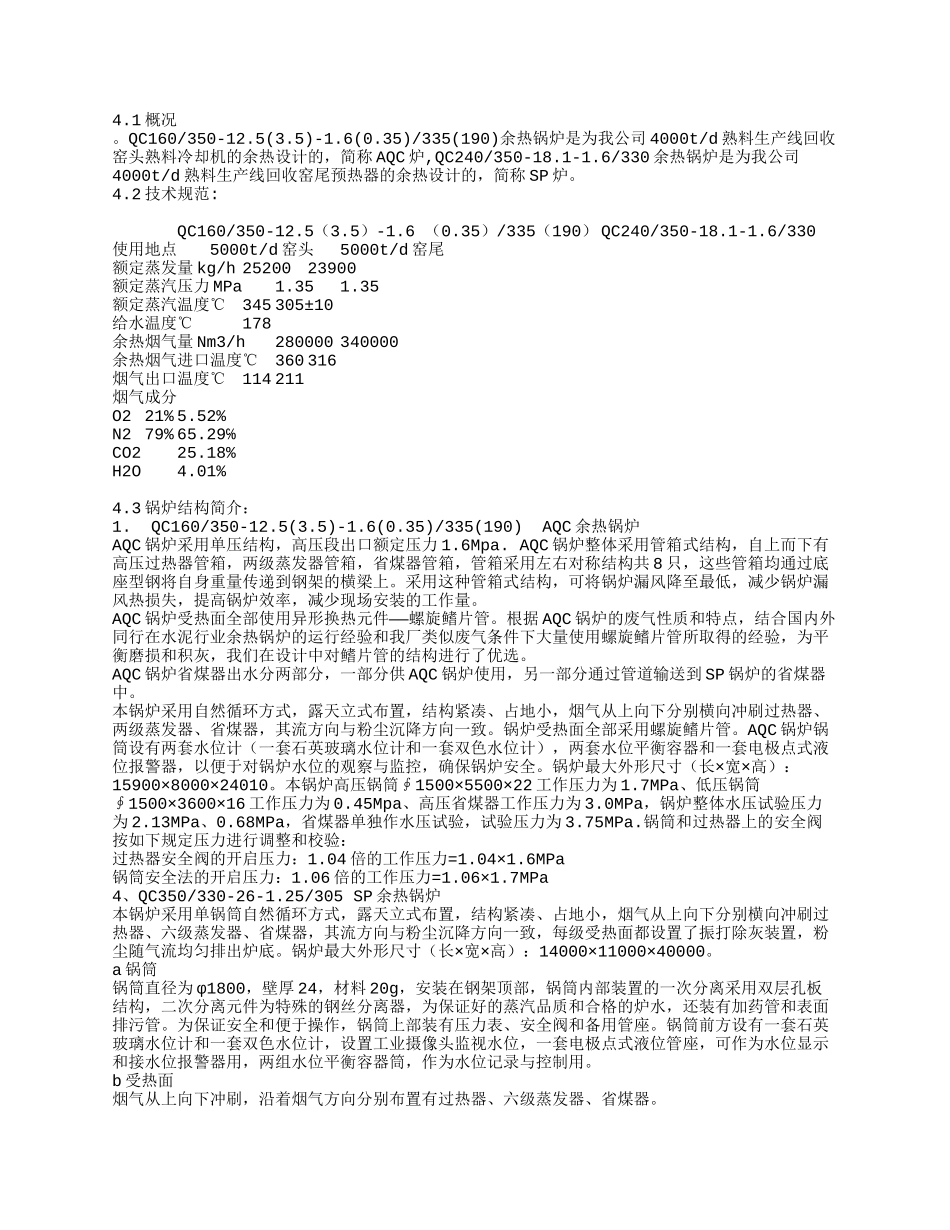

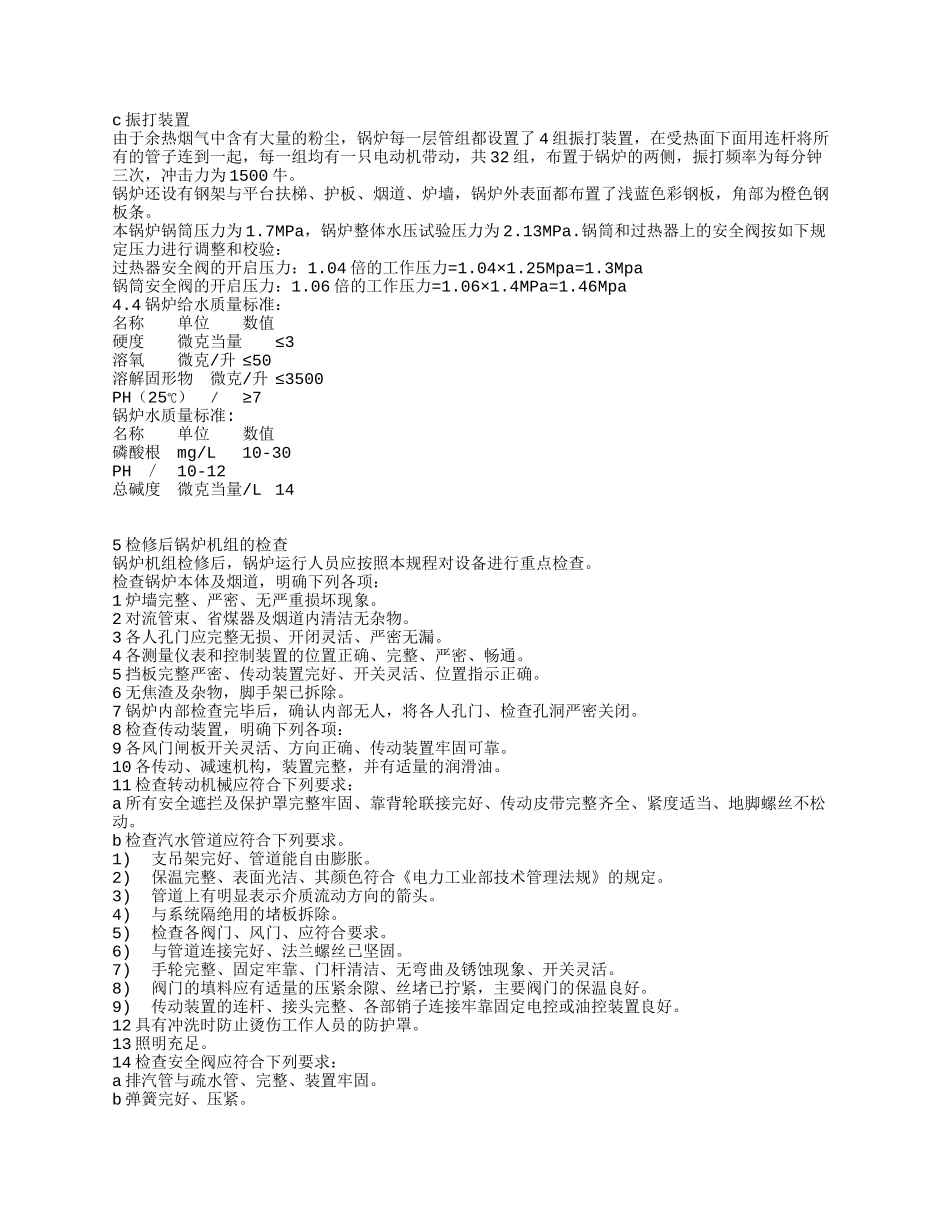

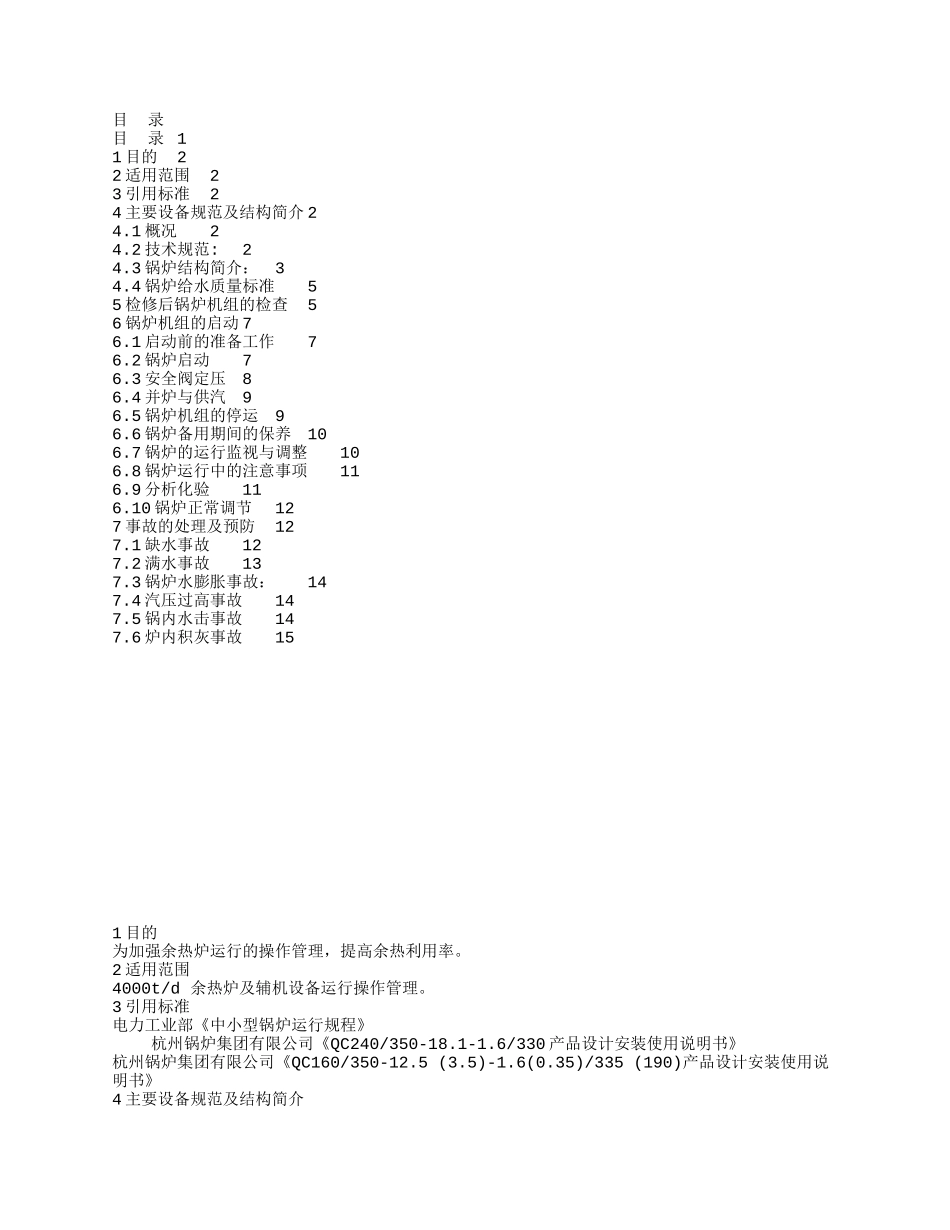

目录目录11目的22适用范围23引用标准24主要设备规范及结构简介24.1概况24.2技术规范:24.3锅炉结构简介：34.4锅炉给水质量标准55检修后锅炉机组的检查56锅炉机组的启动76.1启动前的准备工作76.2锅炉启动76.3安全阀定压86.4并炉与供汽96.5锅炉机组的停运96.6锅炉备用期间的保养106.7锅炉的运行监视与调整106.8锅炉运行中的注意事项116.9分析化验116.10锅炉正常调节127事故的处理及预防127.1缺水事故127.2满水事故137.3锅炉水膨胀事故：147.4汽压过高事故147.5锅内水击事故147.6炉内积灰事故151目的为加强余热炉运行的操作管理，提高余热利用率。2适用范围4000t/d余热炉及辅机设备运行操作管理。3引用标准电力工业部《中小型锅炉运行规程》杭州锅炉集团有限公司《QC240/350-18.1-1.6/330产品设计安装使用说明书》杭州锅炉集团有限公司《QC160/350-12.5(3.5)-1.6(0.35)/335(190)产品设计安装使用说明书》4主要设备规范及结构简介4.1概况。QC160/350-12.5(3.5)-1.6(0.35)/335(190)余热锅炉是为我公司4000t/d熟料生产线回收窑头熟料冷却机的余热设计的，简称AQC炉,QC240/350-18.1-1.6/330余热锅炉是为我公司4000t/d熟料生产线回收窑尾预热器的余热设计的，简称SP炉。4.2技术规范:QC160/350-12.5（3.5）-1.6（0.35）/335（190）QC240/350-18.1-1.6/330使用地点5000t/d窑头5000t/d窑尾额定蒸发量kg/h2520023900额定蒸汽压力MPa1.351.35额定蒸汽温度℃345305±10给水温度℃178余热烟气量Nm3/h280000340000余热烟气进口温度℃360316烟气出口温度℃114211烟气成分O221%5.52%N279%65.29℅CO225.18%H2O4.01%4.3锅炉结构简介：1.QC160/350-12.5(3.5)-1.6(0.35)/335(190)AQC余热锅炉AQC锅炉采用单压结构，高压段出口额定压力1.6Mpa.AQC锅炉整体采用管箱式结构，自上而下有高压过热器管箱，两级蒸发器管箱，省煤器管箱，管箱采用左右对称结构共8只，这些管箱均通过底座型钢将自身重量传递到钢架的横梁上。采用这种管箱式结构，可将锅炉漏风降至最低，减少锅炉漏风热损失，提高锅炉效率，减少现场安装的工作量。AQC——锅炉受热面全部使用异形换热元件螺旋鳍片管。根据AQC锅炉的废气性质和特点，结合国内外同行在水泥行业余热锅炉的运行经验和我厂类似废气条件下大量使用螺旋鳍片管所取得的经验，为平衡磨损和积灰，我们在设计中对鳍片管的结构进行了优选。AQC锅炉省煤器出水分两部分，一部分供AQC锅炉使用，另一部分通过管道输送到SP锅炉的省煤器中。本锅炉采用自然循环方式，露天立式布置，结构紧凑、占地小，烟气从上向下分别横向冲刷过热器、两级蒸发器、省煤器，其流方向与粉尘沉降方向一致。锅炉受热面全部采用螺旋鳍片管。AQC锅炉锅筒设有两套水位计（一套石英玻璃水位计和一套双色水位计），两套水位平衡容器和一套电极点式液位报警器，以便于对锅炉水位的观察与监控，确保锅炉安全。锅炉最大外形尺寸（长×宽×高）：15900×8000×24010。本锅炉高压锅筒∮1500×5500×22工作压力为1.7MPa、低压锅筒∮1500×3600×16工作压力为0.45Mpa、高压省煤器工作压力为3.0MPa，锅炉整体水压试验压力为2.13MPa、0.68MPa，省煤器单独作水压试验，试验压力为3.75MPa.锅筒和过热器上的安全阀按如下规定压力进行调整和校验：过热器安全阀的开启压力：1.04倍的工作压力=1.04×1.6MPa锅筒安全法的开启压力：1.06倍的工作压力=1.06×1.7MPa4、QC350/330-26-1.25/305SP余热锅炉本锅炉采用单锅筒自然循环方式，露天立式布置，结构紧凑、占地小，烟气从上向下分别横向冲刷过热器、六级蒸发器、省煤器，其流方向与粉尘沉降方向一致，每级受热面都设置了振打除灰装置，粉尘随气流均匀排出炉底。锅炉最大外形尺寸（长×宽×高）：14000×11000×40000。a锅筒锅筒直径为φ1800，壁厚24，材料20g，安装在钢架顶部，锅筒内部装置的一次分离采用双层孔板结构，二次分离元件为特殊的钢丝分离器，为保证好的蒸汽品质和合格的炉水，还装有加药管和表面排污管。为保证安全和便于操作，锅筒上部装有压力表、安全阀和备用管座。锅筒前方设有一套石英玻璃水位计和一套双色水位计，设置工业摄像头监视水位，一套电极点式液位管座...
