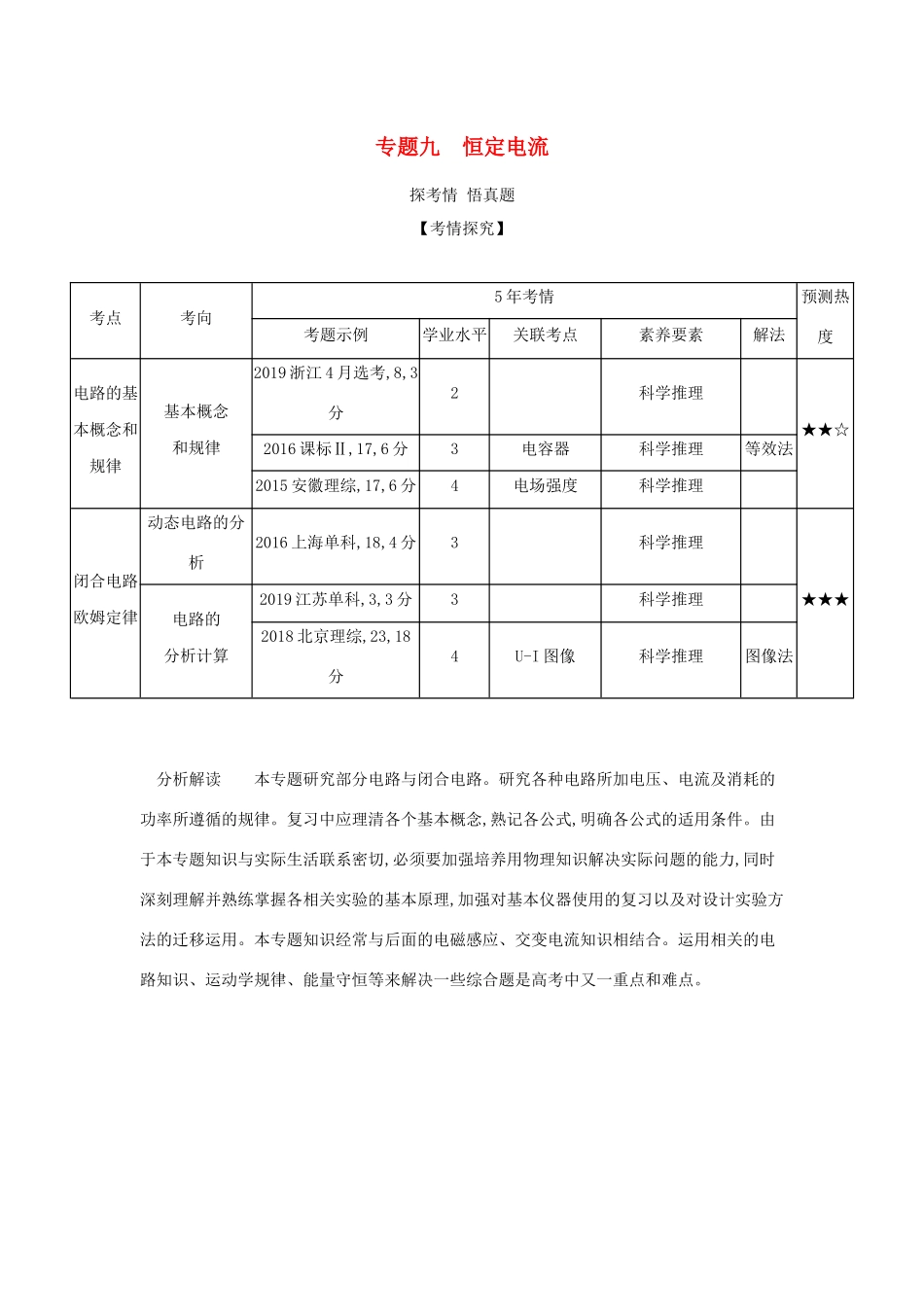

专题九恒定电流探考情悟真题【考情探究】考点考向5年考情预测热度考题示例学业水平关联考点素养要素解法电路的基本概念和规律基本概念和规律2019浙江4月选考,8,3分2科学推理★★☆2016课标Ⅱ,17,6分3电容器科学推理等效法2015安徽理综,17,6分4电场强度科学推理闭合电路欧姆定律动态电路的分析2016上海单科,18,4分3科学推理★★★电路的分析计算2019江苏单科,3,3分3科学推理2018北京理综,23,18分4U-I图像科学推理图像法分析解读本专题研究部分电路与闭合电路。研究各种电路所加电压、电流及消耗的功率所遵循的规律。复习中应理清各个基本概念,熟记各公式,明确各公式的适用条件。由于本专题知识与实际生活联系密切,必须要加强培养用物理知识解决实际问题的能力,同时深刻理解并熟练掌握各相关实验的基本原理,加强对基本仪器使用的复习以及对设计实验方法的迁移运用。本专题知识经常与后面的电磁感应、交变电流知识相结合。运用相关的电路知识、运动学规律、能量守恒等来解决一些综合题是高考中又一重点和难点。【真题探秘】破考点练考向【考点集训】考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρLB.US2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻rA=2Ω。当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。R0是定值电阻,R是可变电阻(调温开关),其电阻值均不受温度影响。(1)该电熨斗温度最低时的功率为121W,温度最高时的功率为484W,求R0的阻值及R的阻值变化范围。(2)假定电熨斗每秒钟散发的热量Q跟电熨斗表面温度与环境温度的温差关系如乙图所示,现在温度为20℃的房间使用该电熨斗来熨烫毛料西服,要求熨斗表面温度为220℃,且保持不变,问应将R的阻值调为多大?答案(1)温度最低挡,P1=U2Rmax+R0,即121W=(220V)2Rmax+R0温度最高挡,P2=U2R0,即484W=(220V)2R0解得R0=100Ω,Rmax=300Ω所以R的阻值变化范围是0到300Ω(2)10Ω炼技法提能力【方法集训】方法1电路故障的分析方法1.(2020届内蒙古包头三校联考,7)如图所示,闭合开关S,两个灯泡都不亮,电流表指针几乎不动,而电压表指针有明显偏转,该电路的故障可能是()A.电流表坏了或未接好B.从a经过L1到b的电路中有断路C.L2灯丝烧断或灯座未接通D.电流表和L1、L2都坏了答案B2.(2018山西太原阶段检测)(多选)在如图所示的电路中,由于某一电阻发生短路或断...
