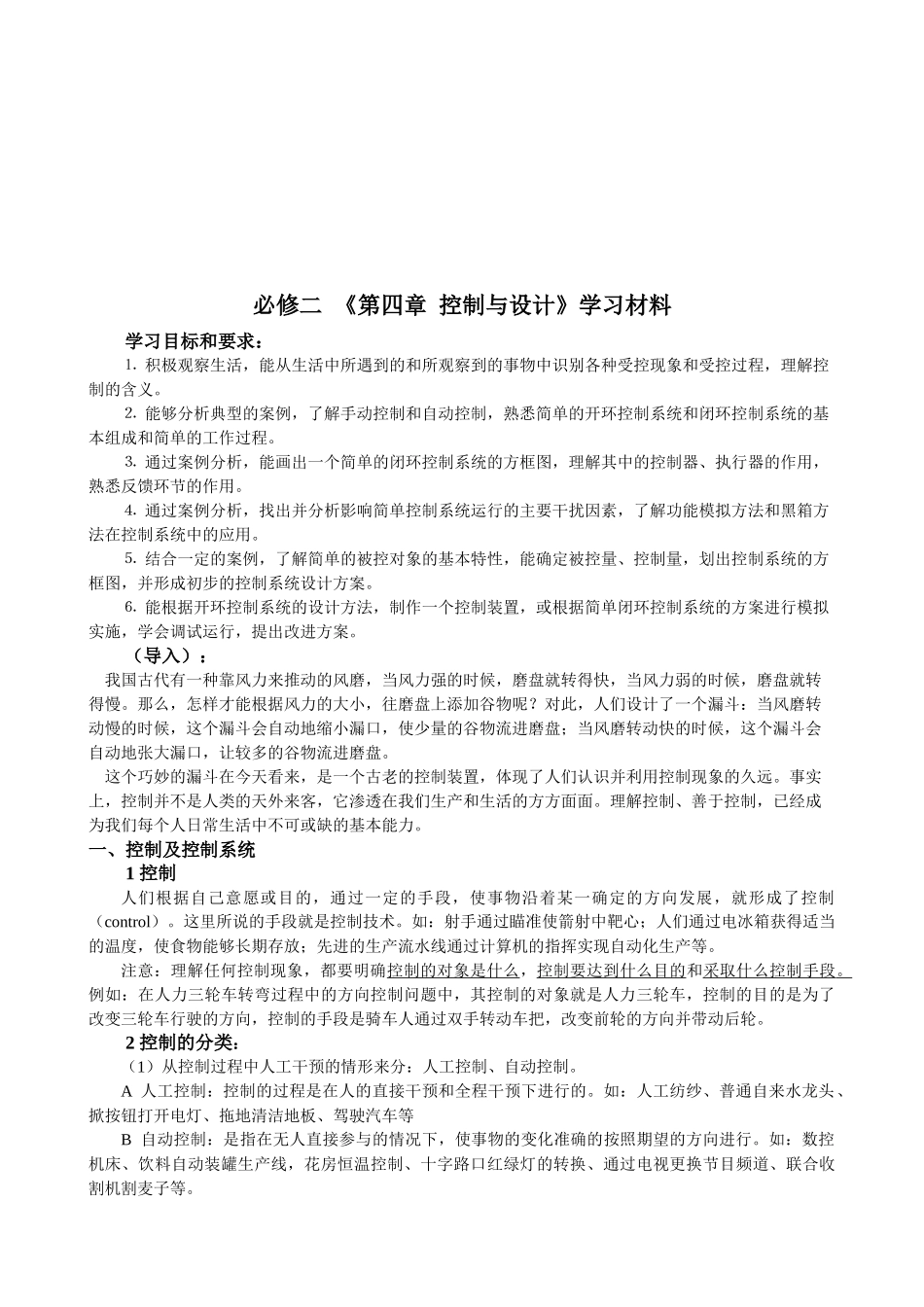

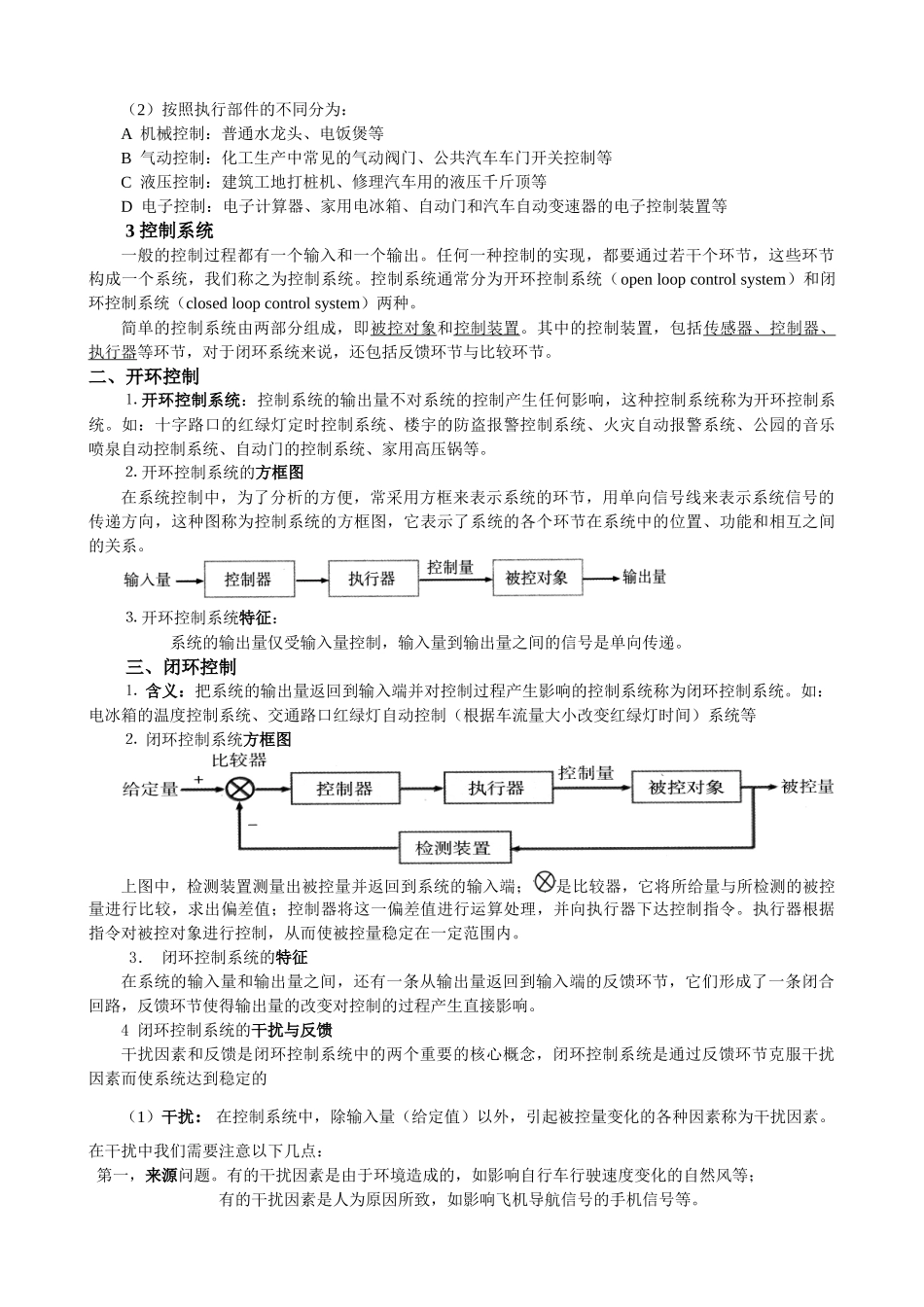

必修二《第四章控制与设计》学习材料学习目标和要求：⒈积极观察生活，能从生活中所遇到的和所观察到的事物中识别各种受控现象和受控过程，理解控制的含义。⒉能够分析典型的案例，了解手动控制和自动控制，熟悉简单的开环控制系统和闭环控制系统的基本组成和简单的工作过程。⒊通过案例分析，能画出一个简单的闭环控制系统的方框图，理解其中的控制器、执行器的作用，熟悉反馈环节的作用。⒋通过案例分析，找出并分析影响简单控制系统运行的主要干扰因素，了解功能模拟方法和黑箱方法在控制系统中的应用。⒌结合一定的案例，了解简单的被控对象的基本特性，能确定被控量、控制量，划出控制系统的方框图，并形成初步的控制系统设计方案。⒍能根据开环控制系统的设计方法，制作一个控制装置，或根据简单闭环控制系统的方案进行模拟实施，学会调试运行，提出改进方案。（导入）：我国古代有一种靠风力来推动的风磨，当风力强的时候，磨盘就转得快，当风力弱的时候，磨盘就转得慢。那么，怎样才能根据风力的大小，往磨盘上添加谷物呢？对此，人们设计了一个漏斗：当风磨转动慢的时候，这个漏斗会自动地缩小漏口，使少量的谷物流进磨盘；当风磨转动快的时候，这个漏斗会自动地张大漏口，让较多的谷物流进磨盘。这个巧妙的漏斗在今天看来，是一个古老的控制装置，体现了人们认识并利用控制现象的久远。事实上，控制并不是人类的天外来客，它渗透在我们生产和生活的方方面面。理解控制、善于控制，已经成为我们每个人日常生活中不可或缺的基本能力。一、控制及控制系统1控制人们根据自己意愿或目的，通过一定的手段，使事物沿着某一确定的方向发展，就形成了控制（control）。这里所说的手段就是控制技术。如：射手通过瞄准使箭射中靶心；人们通过电冰箱获得适当的温度，使食物能够长期存放；先进的生产流水线通过计算机的指挥实现自动化生产等。注意：理解任何控制现象，都要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。例如：在人力三轮车转弯过程中的方向控制问题中，其控制的对象就是人力三轮车，控制的目的是为了改变三轮车行驶的方向，控制的手段是骑车人通过双手转动车把，改变前轮的方向并带动后轮。2控制的分类：（1）从控制过程中人工干预的情形来分：人工控制、自动控制。A人工控制：控制的过程是在人的直接干预和全程干预下进行的。如：人工纺纱、普通自来水龙头、掀按钮打开电灯、拖地清洁地板、驾驶汽车等B自动控制：是指在无人直接参与的情况下，使事物的变化准确的按照期望的方向进行。如：数控机床、饮料自动装罐生产线，花房恒温控制、十字路口红绿灯的转换、通过电视更换节目频道、联合收割机割麦子等。（2）按照执行部件的不同分为：A机械控制：普通水龙头、电饭煲等B气动控制：化工生产中常见的气动阀门、公共汽车车门开关控制等C液压控制：建筑工地打桩机、修理汽车用的液压千斤顶等D电子控制：电子计算器、家用电冰箱、自动门和汽车自动变速器的电子控制装置等3控制系统一般的控制过程都有一个输入和一个输出。任何一种控制的实现，都要通过若干个环节，这些环节构成一个系统，我们称之为控制系统。控制系统通常分为开环控制系统（openloopcontrolsystem）和闭环控制系统（closedloopcontrolsystem）两种。简单的控制系统由两部分组成，即被控对象和控制装置。其中的控制装置，包括传感器、控制器、执行器等环节，对于闭环系统来说，还包括反馈环节与比较环节。二、开环控制⒈开环控制系统：控制系统的输出量不对系统的控制产生任何影响，这种控制系统称为开环控制系统。如：十字路口的红绿灯定时控制系统、楼宇的防盗报警控制系统、火灾自动报警系统、公园的音乐喷泉自动控制系统、自动门的控制系统、家用高压锅等。⒉开环控制系统的方框图在系统控制中，为了分析的方便，常采用方框来表示系统的环节，用单向信号线来表示系统信号的传递方向，这种图称为控制系统的方框图，它表示了系统的各个环节在系统中的位置、功能和相互之间的关系。⒊开环控制系统特征：系统的输出量仅受输入量控制，输入量到输出量之间的信号是单向传递。三、闭环控制⒈...
