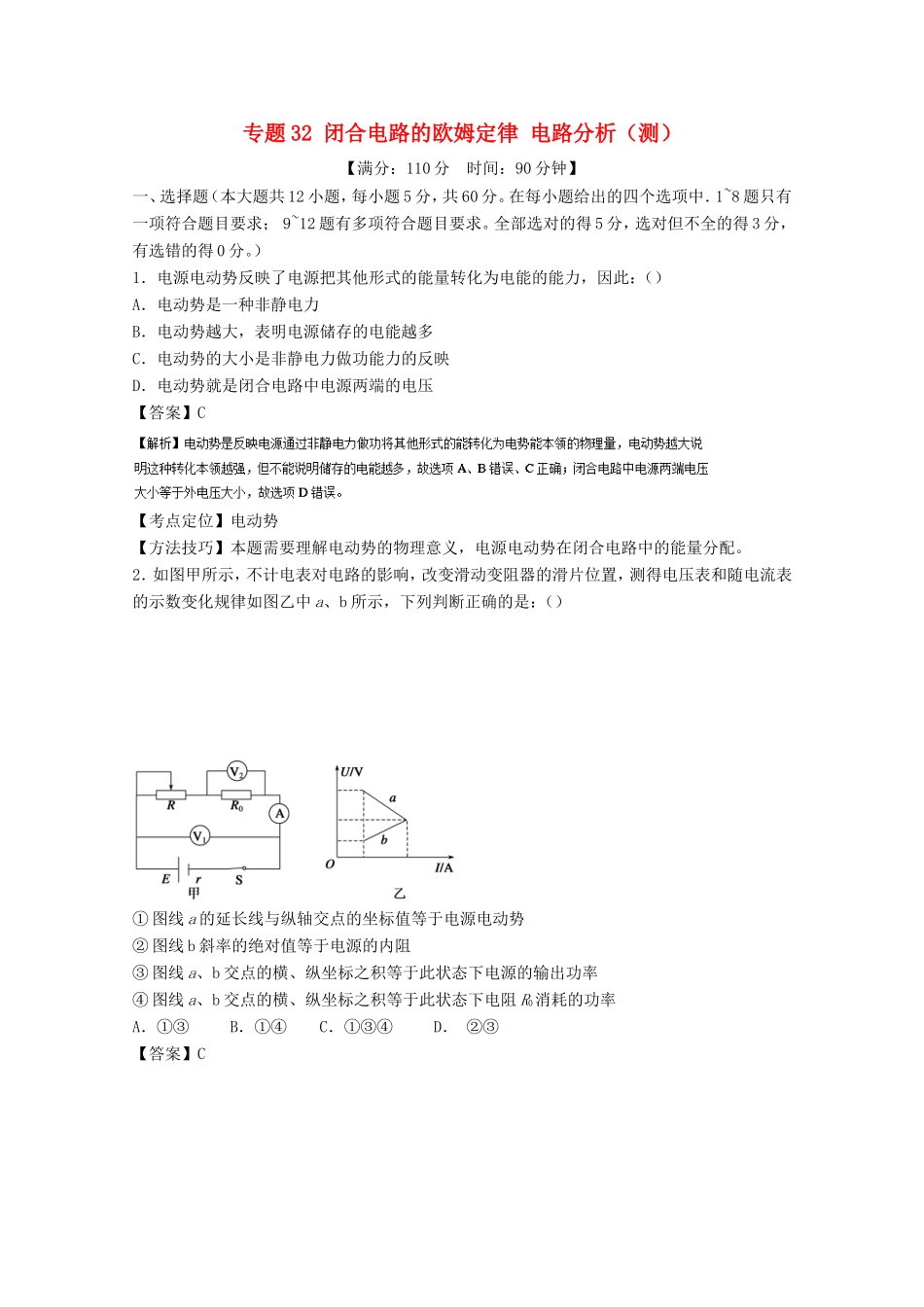

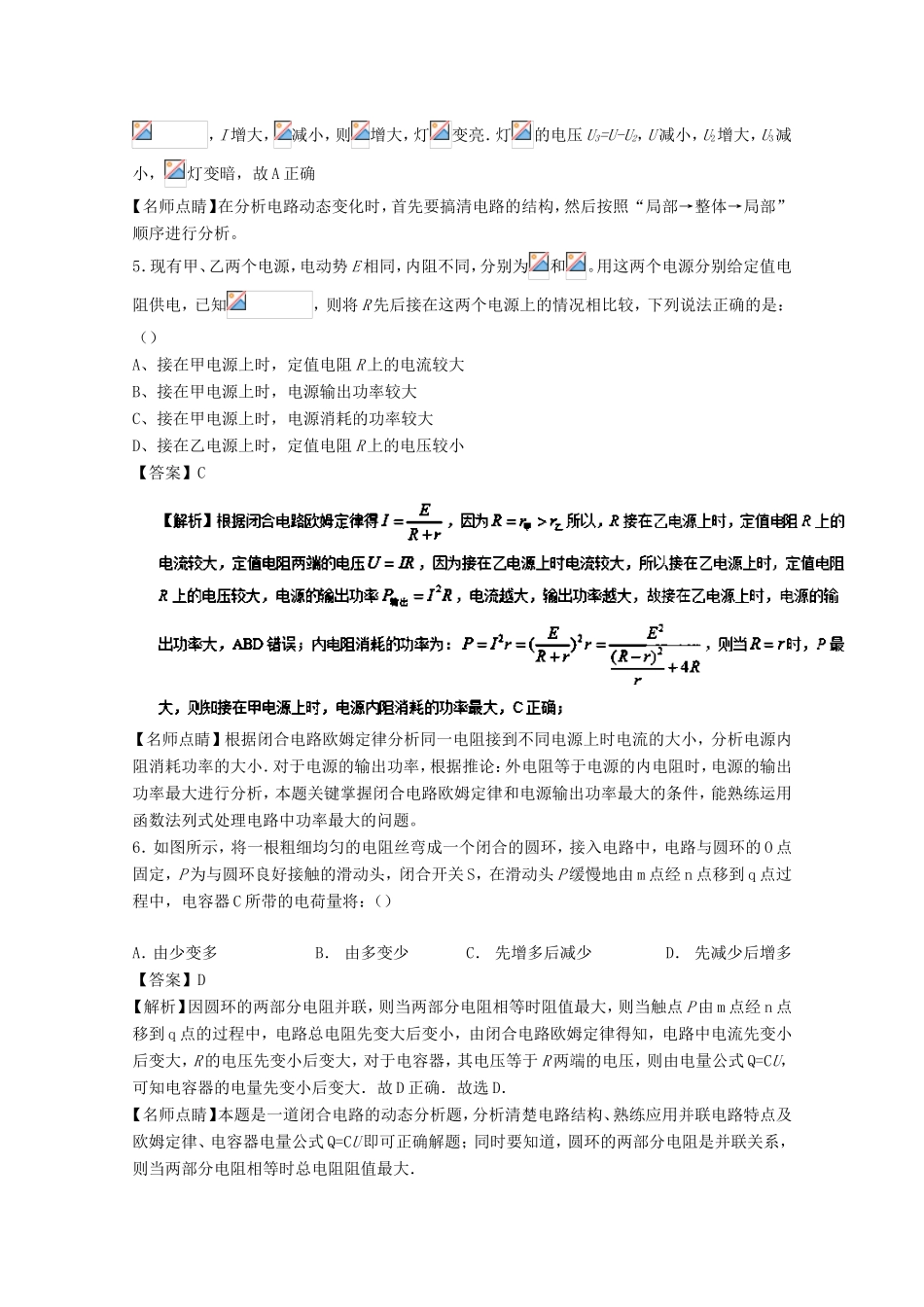

专题32闭合电路的欧姆定律电路分析（测）【满分：110分时间：90分钟】一、选择题（本大题共12小题，每小题5分，共60分。在每小题给出的四个选项中．1~8题只有一项符合题目要求；9~12题有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。）1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此：（）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【答案】C【考点定位】电动势【方法技巧】本题需要理解电动势的物理意义，电源电动势在闭合电路中的能量分配。2．如图甲所示，不计电表对电路的影响，改变滑动变阻器的滑片位置，测得电压表和随电流表的示数变化规律如图乙中a、b所示，下列判断正确的是：（）①图线a的延长线与纵轴交点的坐标值等于电源电动势②图线b斜率的绝对值等于电源的内阻③图线a、b交点的横、纵坐标之积等于此状态下电源的输出功率④图线a、b交点的横、纵坐标之积等于此状态下电阻R0消耗的功率A．①③B．①④C．①③④D．②③【答案】C【名师点晴】在全电路欧姆定律的规律中，路端电压与电流的图像中，图线与纵轴电压的交点就是电源的电动势，与横轴电流的交点就是短路电流，由其大小可以计算电源的内阻；再画出外电路电阻的图线，它过原点，其交点表示电路中的路端电压与电流，其乘积表示电源的输出功率。3．现有甲、乙两个电源，电动势E相同，内阻不同，分别为和，用这两个电源分别给定值电阻R供电，已知，则将R先后接在这两个电源上的情况相比较，下列说正确的是：（）A．接在甲电源上时，定值电阻R上的电流较大B．接在甲电源上时，电源输出功率较大C．接在乙电源上时，电源消耗的功率较大D．接在乙电源上时，定值电阻R上的电压较小【答案】B【解析】根据闭合电路欧姆定律，对于甲电路：，对于乙电路：，由于所以，故选项A错误；电源输出功率即为电阻R消耗的功率，由于，所以甲的电压输出功率较大，故选项B正确；虽然，但是，所以接在乙电源上时，电源消耗的功率不确定，故选项C错误；由于，则接着两个电源上时，R的两端电压关系为：，故选项D错误。【名师点睛】本题考查闭合电路欧姆定律，对全电路分析可以得到电流的大小，在根据部分电路的欧姆定律可以得到电阻R两端的电压的大小关系，尤其掌握当外电阻和内阻相等时电源的输出功率最大。4．如图所示，电路中电源的电动势为E，内阻为r，开关S闭合后，当滑动变阻器R的滑动片P向左移动的过程中，三盏规格相同的小灯泡的亮度变化情况是：（）A、灯变亮，灯变暗B、灯变亮，灯变暗C、灯变亮，灯变暗C、灯变亮，、灯变暗【答案】A【解析】图中变阻器与灯并联后与灯串联，再与灯并联．灯的电压等于路端电压．将滑动变阻器的滑片P向左移动的过程中，变阻器接入电路的电阻减小，外电路总电阻减小，由闭合电路欧姆定律得知：干路电流I增大，路端电压减小，则灯变暗，流过灯电流，I增大，减小，则增大，灯变亮．灯的电压U3=U-U2，U减小，U2增大，U3减小，灯变暗，故A正确【名师点睛】在分析电路动态变化时，首先要搞清电路的结构，然后按照“局部→整体→局部”顺序进行分析。5．现有甲、乙两个电源，电动势E相同，内阻不同，分别为和。用这两个电源分别给定值电阻供电，已知，则将R先后接在这两个电源上的情况相比较，下列说法正确的是：（）A、接在甲电源上时，定值电阻R上的电流较大B、接在甲电源上时，电源输出功率较大C、接在甲电源上时，电源消耗的功率较大D、接在乙电源上时，定值电阻R上的电压较小【答案】C【名师点睛】根据闭合电路欧姆定律分析同一电阻接到不同电源上时电流的大小，分析电源内阻消耗功率的大小．对于电源的输出功率，根据推论：外电阻等于电源的内电阻时，电源的输出功率最大进行分析，本题关键掌握闭合电路欧姆定律和电源输出功率最大的条件，能熟练运用函数法列式处理电路中功率最大的问题。6．如图所示，将一根粗细均匀的电阻丝弯成一个闭合的圆环，接入电路中，电路与圆环的O点固定，P为与圆环良好接触的滑动头，闭合开关S，在滑动头P缓慢地由m点经n点...
