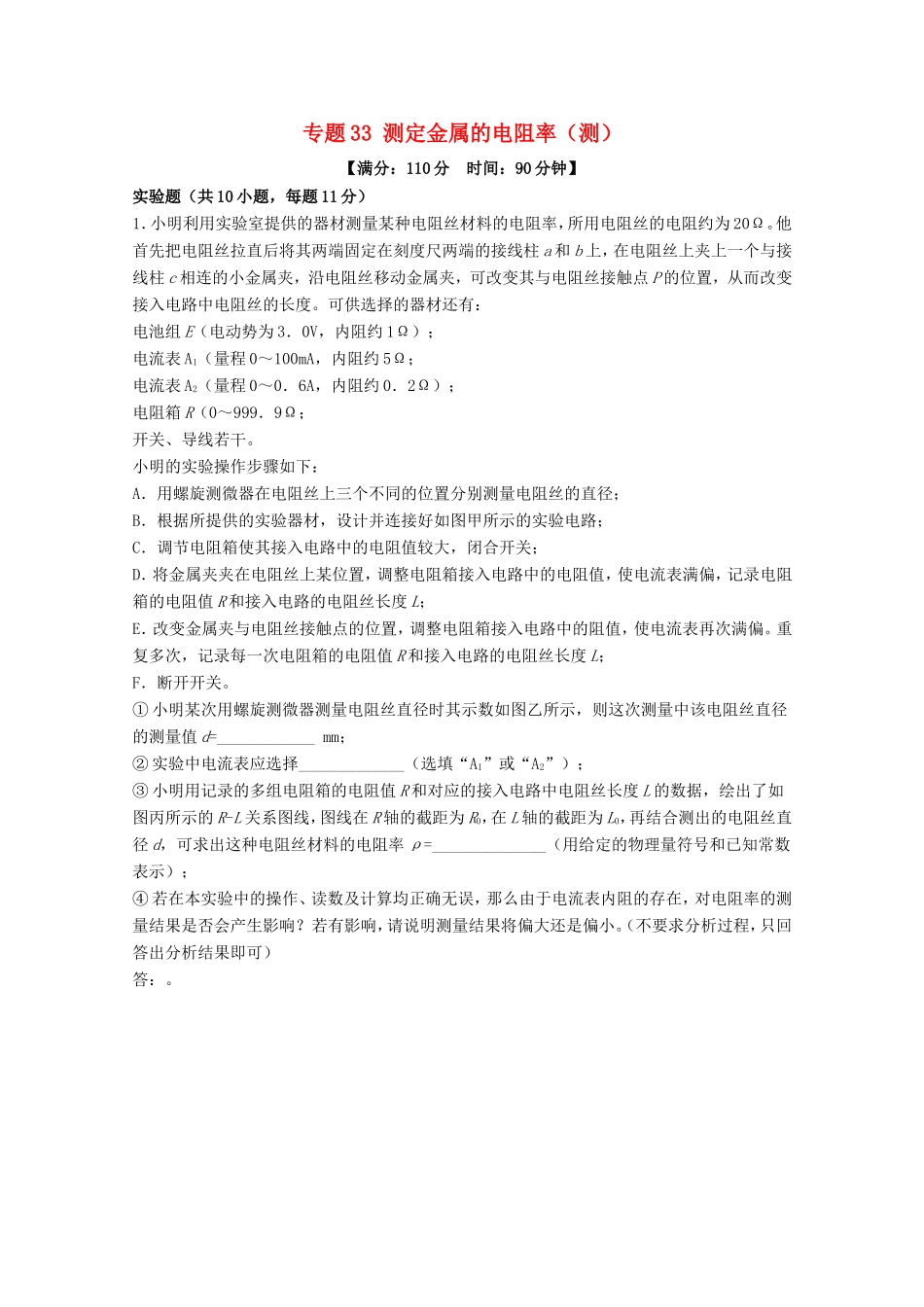

专题33测定金属的电阻率（测）【满分：110分时间：90分钟】实验题（共10小题，每题11分）1．小明利用实验室提供的器材测量某种电阻丝材料的电阻率，所用电阻丝的电阻约为20Ω。他首先把电阻丝拉直后将其两端固定在刻度尺两端的接线柱a和b上，在电阻丝上夹上一个与接线柱c相连的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P的位置，从而改变接入电路中电阻丝的长度。可供选择的器材还有：电池组E（电动势为3．0V，内阻约1Ω）；电流表A1（量程0～100mA，内阻约5Ω；电流表A2（量程0～0．6A，内阻约0．2Ω）；电阻箱R（0～999．9Ω；开关、导线若干。小明的实验操作步骤如下：A．用螺旋测微器在电阻丝上三个不同的位置分别测量电阻丝的直径；B．根据所提供的实验器材，设计并连接好如图甲所示的实验电路；C．调节电阻箱使其接入电路中的电阻值较大，闭合开关；D．将金属夹夹在电阻丝上某位置，调整电阻箱接入电路中的电阻值，使电流表满偏，记录电阻箱的电阻值R和接入电路的电阻丝长度L；E．改变金属夹与电阻丝接触点的位置，调整电阻箱接入电路中的阻值，使电流表再次满偏。重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L；F．断开开关。①小明某次用螺旋测微器测量电阻丝直径时其示数如图乙所示，则这次测量中该电阻丝直径的测量值d=____________mm；②实验中电流表应选择_____________（选填“A1”或“A2”）；③小明用记录的多组电阻箱的电阻值R和对应的接入电路中电阻丝长度L的数据，绘出了如图丙所示的R-L关系图线，图线在R轴的截距为R0，在L轴的截距为L0，再结合测出的电阻丝直径d，可求出这种电阻丝材料的电阻率ρ=______________（用给定的物理量符号和已知常数表示）；④若在本实验中的操作、读数及计算均正确无误，那么由于电流表内阻的存在，对电阻率的测量结果是否会产生影响？若有影响，请说明测量结果将偏大还是偏小。（不要求分析过程，只回答出分析结果即可）答：。【答案】（3）①0．730②A1③④不产生影响（3）由实验步骤可知，外电路电阻不变，由串联电路特点可知，外电路总电阻，由图象可知，当电阻丝接入电路的长度为零是，电路总电阻R总=R0，则，，图象斜率，则电阻率；（4）应用图象法处理实验数据，电流表内阻对实验结果没有影响【名师点睛】（1）螺旋测微器示数等于固定刻度与可动刻度示数之和，对螺旋测微器读数时要注意估读；（2）为减小读数误差，电表量程选择要合适，在保证安全的前提下，量程不能过大；（3）知道外电路电阻不变，熟练应用电阻定律即可正确解题．2．某同学对电阻丝的电阻与哪些因素有关进行了实验探究，现有如下器材：电源E（电动势为4V，内阻约为1Ω）；电流表A1（量程5mA，内阻约为10Ω）；电流表A2（量程0．6A，内阻约为1Ω）；电压表V1（量程3V，内阻约为lkΩ）；电压表V2（量程l5V，内阻约为3kΩ）；滑动变阻器R1（阻值0～2Ω）；滑动变阻器R2（阻值0～20Ω）；开关及导线若干。他对电阻丝做了有关测量，数据如下表所示：编号金属丝直径D/mm金属丝直径的二次方D/mm2金属丝长度L/cm电阻R/Ω10．2800．0784100．0016．3020．2800．078450．008．1630．5600．3136100．004．07①他在某次测量中，用螺旋测微器测金属丝直径，示数如图甲所示，此示数为mm。②图乙是他测量编号为2的电阻丝电阻的备选原理图，则该同学应选择电路（选填“A”或“B”）进行测量．电流表应选，电压表应选，滑动变阻器应选。③请你认真分析表中数据，写出电阻R与L、D间的关系式R=（比例系数用k表示），并求出比例系数k=Ω•m（结果保留两位有效数字）。【答案】①0．512②A，，，③，（3）由电阻定律及得：，将表格中的数据代入可得【名师点睛】测量金属丝电阻率的实验原理，由得，可直接测量的物理量，金属棒长度用游标卡尺测量，直径用螺旋测微器测量，电阻由伏安法测量；在测电阻中，涉及电路元件的选择、滑动变阻器的使用、电流表的内接和外接；还可延伸到表的量程的选择，表的改装等，在元件的选择中，遵从三个原则，即安全性、准确性、方便操作。3．在测量金属丝电阻率的实验中，可供选用的器材如下：待测金属丝：Rx（阻值约...
