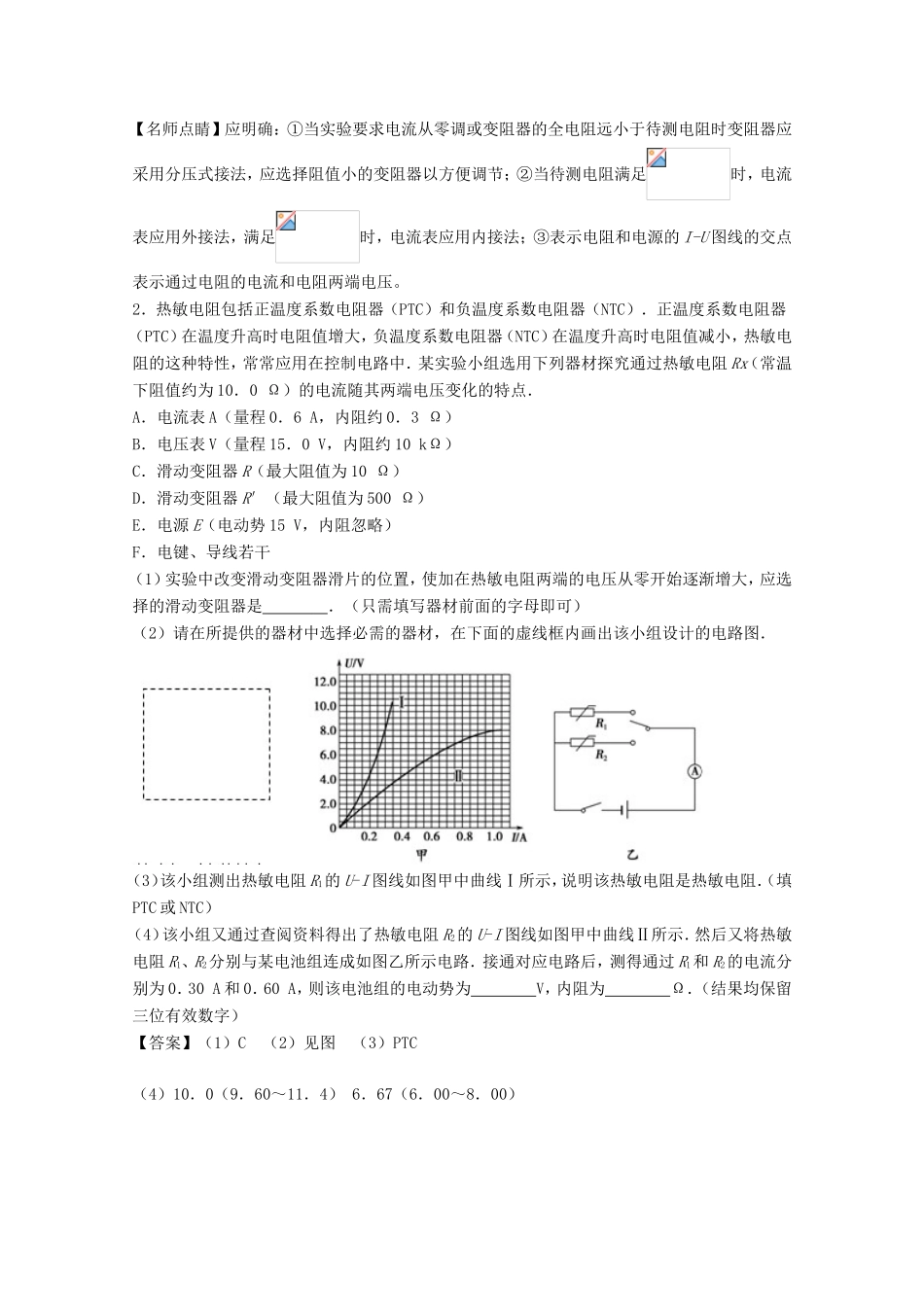

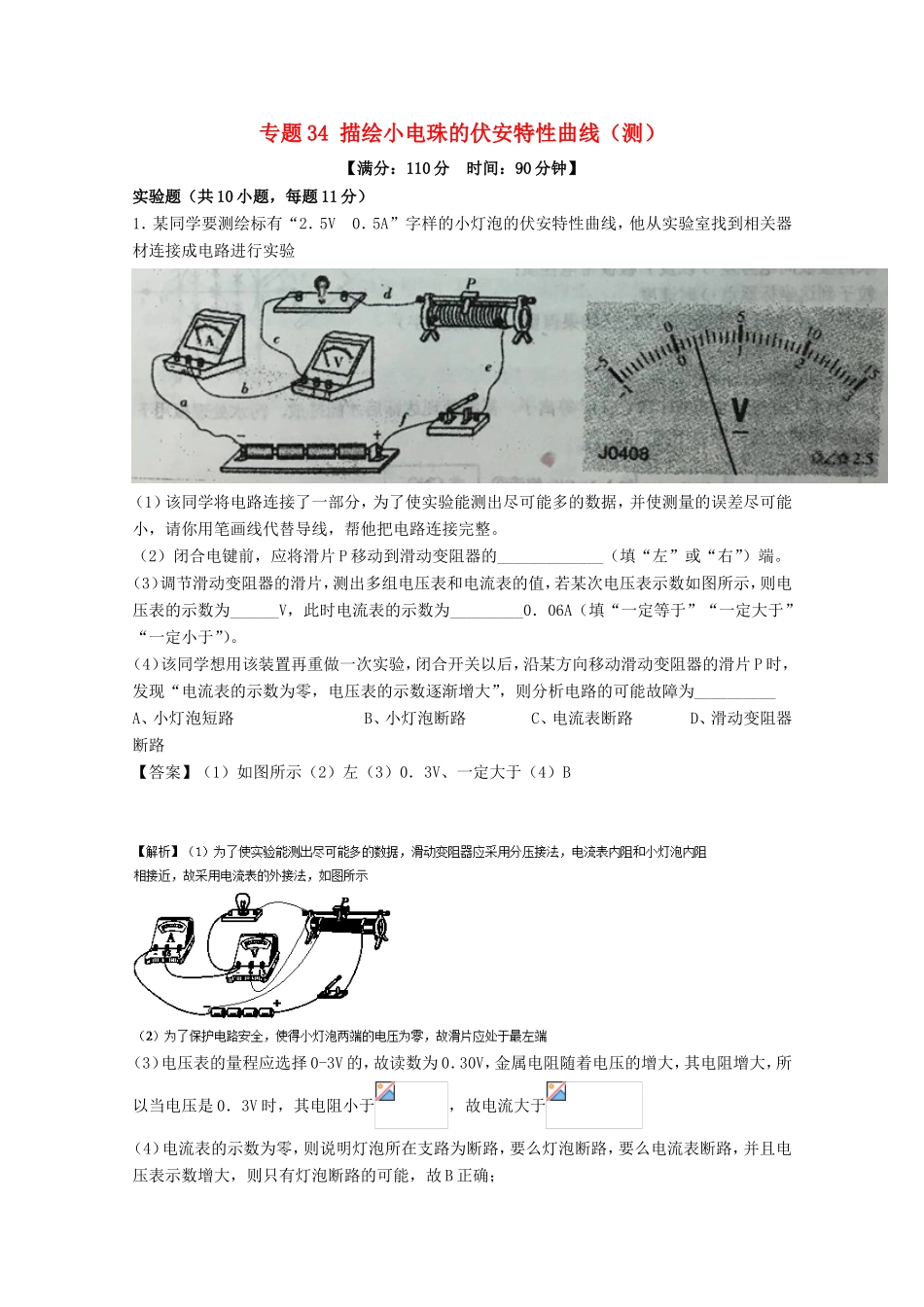

专题34描绘小电珠的伏安特性曲线（测）【满分：110分时间：90分钟】实验题（共10小题，每题11分）1．某同学要测绘标有“2．5V0．5A”字样的小灯泡的伏安特性曲线，他从实验室找到相关器材连接成电路进行实验（1）该同学将电路连接了一部分，为了使实验能测出尽可能多的数据，并使测量的误差尽可能小，请你用笔画线代替导线，帮他把电路连接完整。（2）闭合电键前，应将滑片P移动到滑动变阻器的_____________（填“左”或“右”）端。（3）调节滑动变阻器的滑片，测出多组电压表和电流表的值，若某次电压表示数如图所示，则电压表的示数为______V，此时电流表的示数为_________0．06A（填“一定等于”“一定大于”“一定小于”）。（4）该同学想用该装置再重做一次实验，闭合开关以后，沿某方向移动滑动变阻器的滑片P时，发现“电流表的示数为零，电压表的示数逐渐增大”，则分析电路的可能故障为__________A、小灯泡短路B、小灯泡断路C、电流表断路D、滑动变阻器断路【答案】（1）如图所示（2）左（3）0．3V、一定大于（4）B（3）电压表的量程应选择0-3V的，故读数为0．30V，金属电阻随着电压的增大，其电阻增大，所以当电压是0．3V时，其电阻小于，故电流大于（4）电流表的示数为零，则说明灯泡所在支路为断路，要么灯泡断路，要么电流表断路，并且电压表示数增大，则只有灯泡断路的可能，故B正确；【名师点睛】应明确：①当实验要求电流从零调或变阻器的全电阻远小于待测电阻时变阻器应采用分压式接法，应选择阻值小的变阻器以方便调节；②当待测电阻满足时，电流表应用外接法，满足时，电流表应用内接法；③表示电阻和电源的I-U图线的交点表示通过电阻的电流和电阻两端电压。2．热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC）．正温度系数电阻器（PTC）在温度升高时电阻值增大，负温度系数电阻器（NTC）在温度升高时电阻值减小，热敏电阻的这种特性，常常应用在控制电路中．某实验小组选用下列器材探究通过热敏电阻Rx（常温下阻值约为10．0Ω）的电流随其两端电压变化的特点．A．电流表A（量程0．6A，内阻约0．3Ω）B．电压表V（量程15．0V，内阻约10kΩ）C．滑动变阻器R（最大阻值为10Ω）D．滑动变阻器R′（最大阻值为500Ω）E．电源E（电动势15V，内阻忽略）F．电键、导线若干（1）实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，应选择的滑动变阻器是．（只需填写器材前面的字母即可）（2）请在所提供的器材中选择必需的器材，在下面的虚线框内画出该小组设计的电路图．（3）该小组测出热敏电阻R1的U-I图线如图甲中曲线Ⅰ所示，说明该热敏电阻是热敏电阻．（填PTC或NTC）（4）该小组又通过查阅资料得出了热敏电阻R2的U-I图线如图甲中曲线Ⅱ所示．然后又将热敏电阻R1、R2分别与某电池组连成如图乙所示电路．接通对应电路后，测得通过R1和R2的电流分别为0．30A和0．60A，则该电池组的电动势为V，内阻为Ω．（结果均保留三位有效数字）【答案】（1）C（2）见图（3）PTC（4）10．0（9．60～11．4）6．67（6．00～8．00）（3）由图2曲线I所示图线可知，随电压增大，电流增大，电阻实际功率增大，温度升高，电压与电流比值增大，电阻阻值增大，即随温度升高，电阻阻值增大，该电阻是正温度系数（PTC）热敏电阻。（4）在闭合电路中，电源电动势：，由图2曲线II所示可知，电流为时，电阻两端电压为，电流为时，电阻两端电压为，则：，，解得：，。【名师点睛】本题考查了实验器材的选择、设计实验电路、判断电阻类型、求电源电动势与内阻；确定滑动变阻器与电流表接法是正确设计实验电路的关键；当实验要求电压从零调时，变阻器应采用分压式接法，变阻器的阻值越小越方便调节；当待测电阻阻值远小于电压表内阻时电流表采用外接法。3．使用理想电压表、理想电流表、滑动变阻器、直流电源等仪器，研究一只小灯泡完整的伏-安特性，测得I-U图象如图所示．已知滑动变阻器滑动片的有效移动长度为30cm，变阻器的最大阻值为22．5Ω，电源电动势为6V，内阻不计．（1）在如图的虚线框内，不改变滑动变阻器和电源的位置，补上电压表、电流表、灯...
