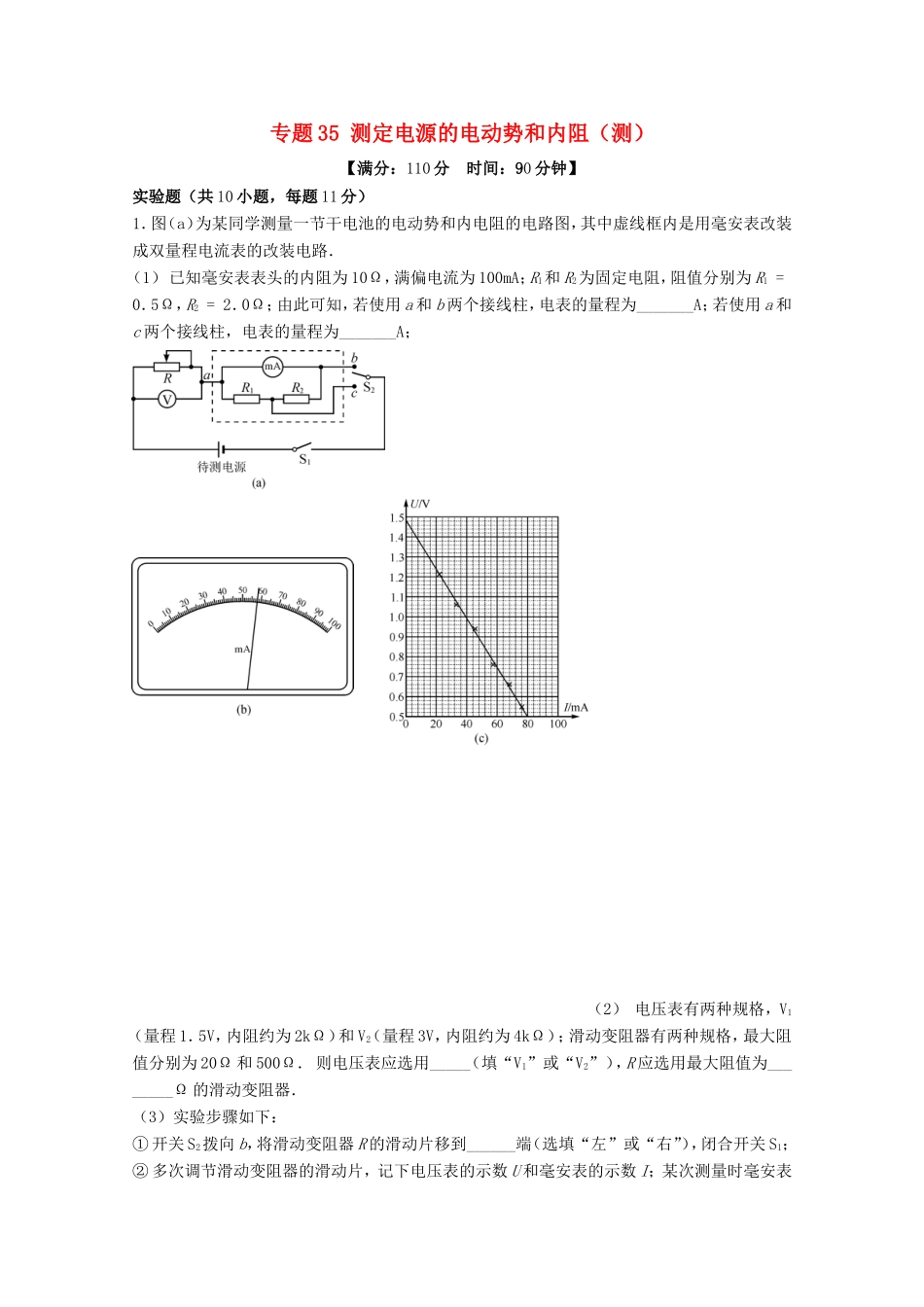

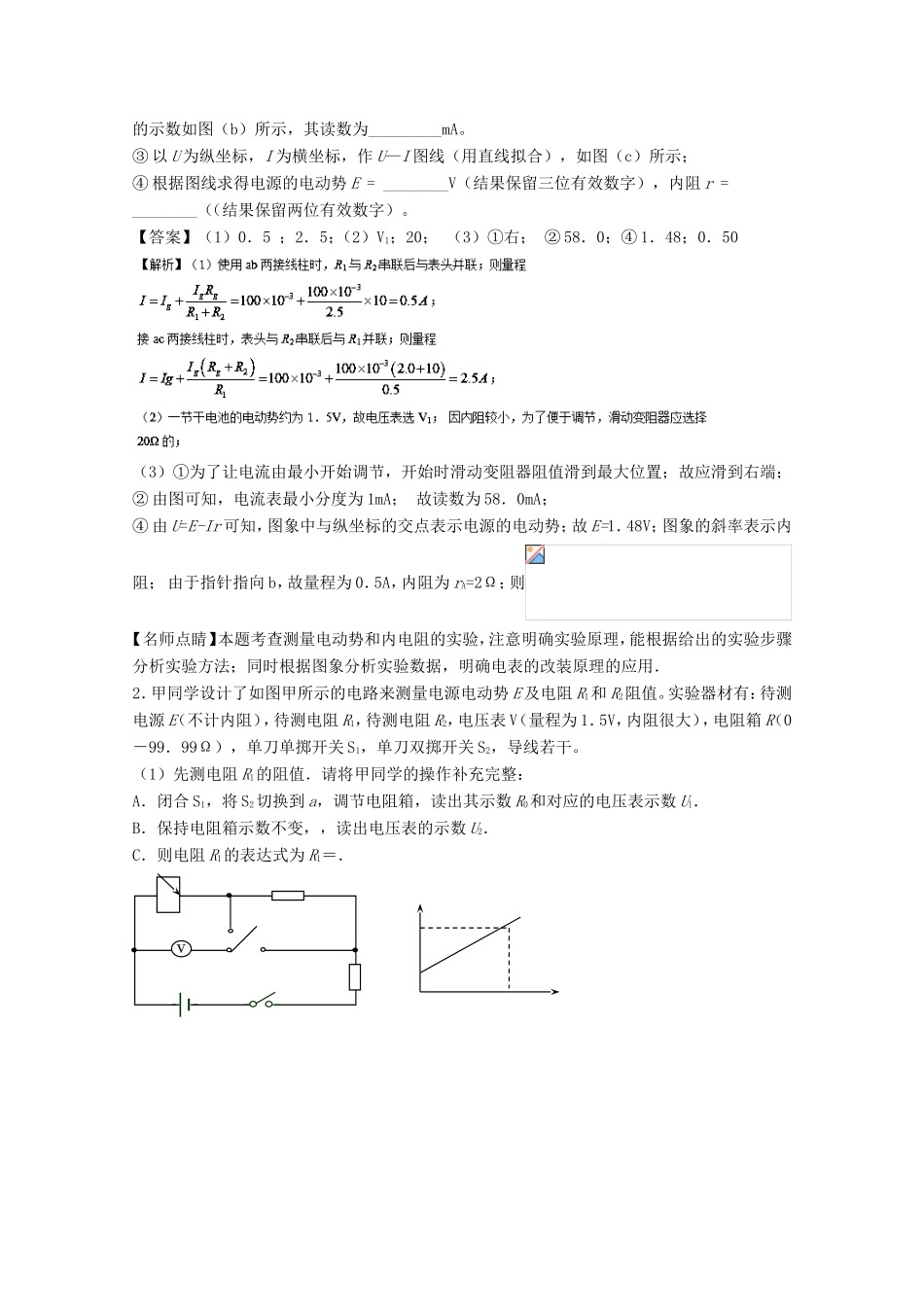

专题35测定电源的电动势和内阻（测）【满分：110分时间：90分钟】实验题（共10小题，每题11分）1．图（a）为某同学测量一节干电池的电动势和内电阻的电路图，其中虚线框内是用毫安表改装成双量程电流表的改装电路．（1）已知毫安表表头的内阻为10Ω，满偏电流为100mA；R1和R2为固定电阻，阻值分别为R1=0．5Ω，R2=2．0Ω；由此可知，若使用a和b两个接线柱，电表的量程为_______A；若使用a和c两个接线柱，电表的量程为_______A；（2）电压表有两种规格，V1（量程1．5V，内阻约为2kΩ）和V2（量程3V，内阻约为4kΩ）；滑动变阻器有两种规格，最大阻值分别为20Ω和500Ω．则电压表应选用_____（填“V1”或“V2”），R应选用最大阻值为________Ω的滑动变阻器．（3）实验步骤如下：①开关S2拨向b，将滑动变阻器R的滑动片移到______端（选填“左”或“右”），闭合开关S1；②多次调节滑动变阻器的滑动片，记下电压表的示数U和毫安表的示数I；某次测量时毫安表的示数如图（b）所示，其读数为_________mA。③以U为纵坐标，I为横坐标，作U—I图线（用直线拟合），如图（c）所示；④根据图线求得电源的电动势E=________V（结果保留三位有效数字），内阻r=________（（结果保留两位有效数字）。【答案】（1）0．5；2．5；（2）V1；20；（3）①右；②58．0；④1．48；0．50（3）①为了让电流由最小开始调节，开始时滑动变阻器阻值滑到最大位置；故应滑到右端；②由图可知，电流表最小分度为1mA；故读数为58．0mA；④由U=E-Ir可知，图象中与纵坐标的交点表示电源的电动势；故E=1．48V；图象的斜率表示内阻；由于指针指向b，故量程为0．5A，内阻为rA=2Ω；则【名师点睛】本题考查测量电动势和内电阻的实验，注意明确实验原理，能根据给出的实验步骤分析实验方法；同时根据图象分析实验数据，明确电表的改装原理的应用．2．甲同学设计了如图甲所示的电路来测量电源电动势E及电阻R1和R2阻值。实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2，电压表V（量程为1．5V，内阻很大），电阻箱R（0－99．99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干。（1）先测电阻R1的阻值．请将甲同学的操作补充完整：A．闭合S1，将S2切换到a，调节电阻箱，读出其示数R0和对应的电压表示数Ul．B．保持电阻箱示数不变，，读出电压表的示数U2．C．则电阻R1的表达式为R1＝．（2）甲同学已经测得电阻Rl＝4．80Ω，继续测电源电动势E和电阻R2的阻值．该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图乙所示的图线，则电源电动势E＝V，电阻R2＝Ω（保留三位有效数字）。【答案】（1）将S2切换到b，．（2）1．43，1．2．【名师点睛】本题为伏阻法测电动势和内电阻，但由于过程较为复杂，故应认真审题，明确题中的实验原理；同时要注意电源内电阻忽略不计，R2可等效为内电阻处理．3．某实验小组为了测量某电池组的电动势和内阻，设计了如图甲所示的实验电路，图甲中电流表G的满偏电流，内阻，是阻值为的定值电阻，是最大阻值为的滑动变阻器，电压表内阻很大。（结果均保留3位有效数字）（1）由于电流表G的量程太小，故该学习小组欲将电流表G量程扩大为，则需要并联的定值电阻的阻值。（2）该学习小组利用测得的电压表的示数U和电流表G的示数I，作出了如图乙所示的图像，则该电池组的电动势，内阻。（3）实验中，随着移动变阻器的滑片，电源的输出功率P会随着电流表G的示数I的变化而发生变化，则能正确表示该变化关系的图像是。【答案】（1）；（2），；（3）C【名师点睛】本题考查测量电动势和内电阻的实验，要注意明确实验原理，知道应用图象处理数据的方法，能正确根据电表的改装原理进行改装。4．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表1：量程0～0．6A，内阻r=0．3ΩC．电流表2：量程0～0．6A，内阻约为0．1ΩD．电压表1：量程0～3V，内阻未知E．电压表2：量程0～15V，内阻未知F．滑动变阻器1：0～10Ω，2AG．滑动变阻器2：0～100Ω，1AH．开关、导线若干伏安法测电池电动势和...
