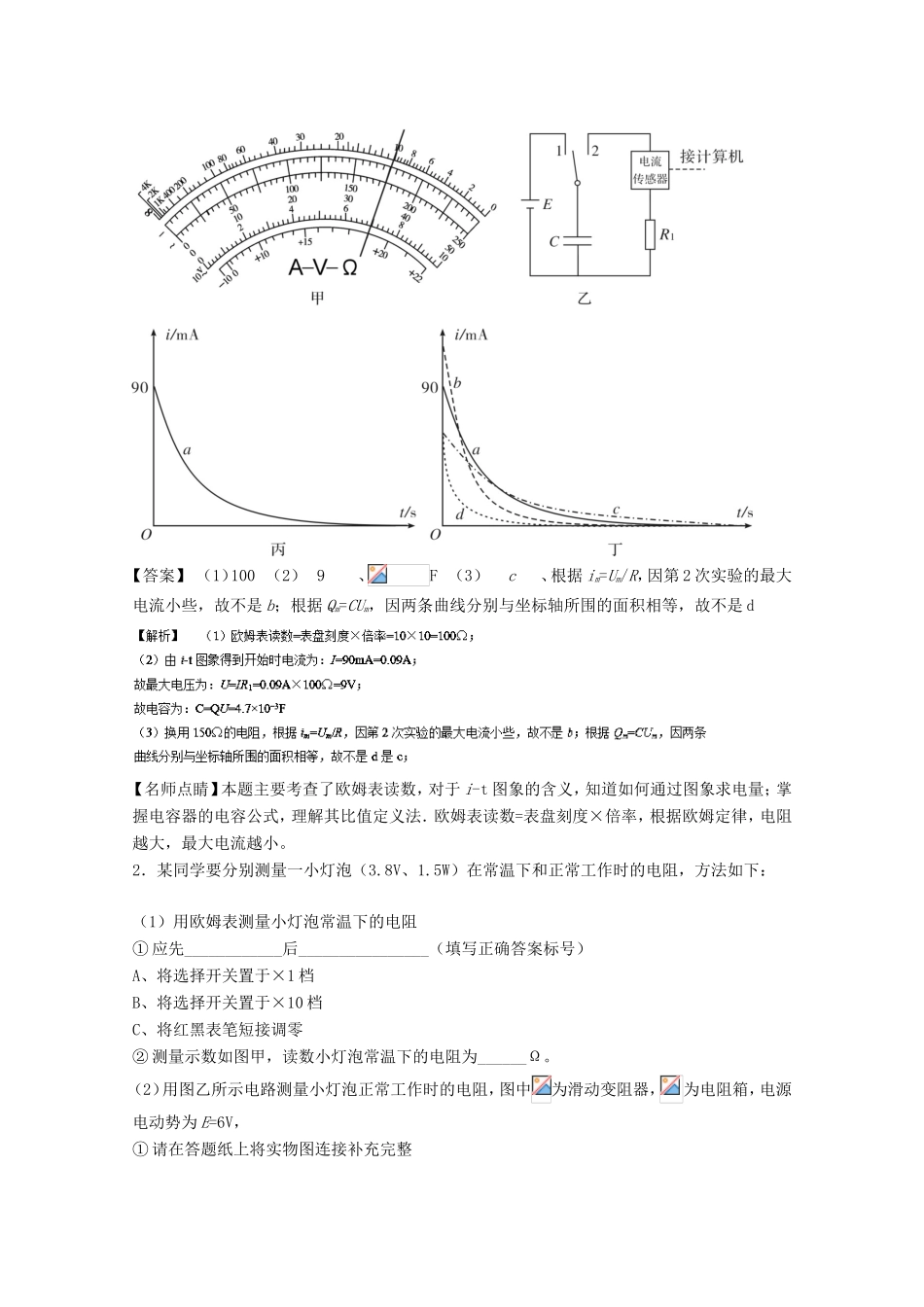

专题36练习使用多用电表（测）【满分：110分时间：90分钟】实验题（共10小题，每题11分）1．用下列器材测量电容器的电容：一块多用电表，一台直流稳压电源，一个待测电容器（额定电压16V），定值电阻R1（阻值未知），定值电阻R2=150，电流传感器、数据采集器和计算机，单刀双掷开关S，导线若干。实验过程如下：实验次数实验步骤第1次①用多用电表的“”挡测量电阻R1，指针偏转如图甲所示。②将电阻R1等器材按照图乙正确连接电路，将开关S与1端连接，电源向电容器充电。③将开关S掷向2端，测得电流随时间变化的i-t曲线如图丙中的实线a所示。第2次④用电阻R2替换R1，重复上述实验步骤②③，测得电流随时间变化的i-t曲线如图丁中的某条虚线所示。说明：两次实验中电源输出的直流电压恒定且相同。请完成下列问题：（1）由图甲可知，电阻R1的测量值为______。（2）第1次实验中，电阻R1两端的最大电压U=_____V。利用计算机软件测得i-t曲线和两坐标轴所围的面积为42.3，已知电容器放电时其内阻可以忽略不计，则电容器的电容为C=___F。（3）第2次实验中，电流随时间变化的i-t曲线应该是图丁中的虚线（选填“b”、“c”或“d”），判断依据是_______________________________________________________________。【答案】（1）100（2）9、F（3）c、根据im=Um/R，因第2次实验的最大电流小些，故不是b；根据Qm=CUm，因两条曲线分别与坐标轴所围的面积相等，故不是d【名师点睛】本题主要考查了欧姆表读数，对于i-t图象的含义，知道如何通过图象求电量；掌握电容器的电容公式，理解其比值定义法．欧姆表读数=表盘刻度×倍率，根据欧姆定律，电阻越大，最大电流越小。2．某同学要分别测量一小灯泡（3.8V、1.5W）在常温下和正常工作时的电阻，方法如下：（1）用欧姆表测量小灯泡常温下的电阻①应先____________后________________（填写正确答案标号）A、将选择开关置于×1档B、将选择开关置于×10档C、将红黑表笔短接调零②测量示数如图甲，读数小灯泡常温下的电阻为______Ω。（2）用图乙所示电路测量小灯泡正常工作时的电阻，图中为滑动变阻器，为电阻箱，电源电动势为E=6V，①请在答题纸上将实物图连接补充完整②为检查电路连接是否有断接处，该同学进行了如下操作：将的滑动触头P移至C处，只闭合，发现电压表示数接近6V，若仪器都完好，则没有连接好的区间是__________A、ab段B、cd段C、eP段③排除故障后，将拨向接点1，接通，调节__________，使电压表示数达到3.8V；之后拨向接点2，调节_______________，使___________，的读数即为小灯泡正常工作时的电阻。【答案】：（1）①A；C；②3.7；（2）如图所示；②B；③R1，R2，电压表示数再次达到3.8V【解析】（1）因为小灯泡的电阻非常小，所以使用×1档测量，在换档后需要先进行欧姆调零，即将红黑表笔短接调零，故AC正确；欧姆表的读数为（2）①如图所示，【名师点睛】掌握多用电表的使用方法，明确每次换档后应进行欧姆调零；同时掌握欧姆表的读数方法；①根据原理图连接实物图；②明确电压表示数接近电源电动势的原因，从而明确故障所在；③根据电路图进行分析，明确实验中采用的替代法进行测量，则可知应进行的步骤。3．“黑盒子”表面有a、b、c三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件．为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：第一步：用电压挡，对任意两接线柱正、反向测量，指针不发生偏转；第二步：用电阻×100Ω挡，对任意两个接线柱正、反向测量，指针偏转情况如图1所示．（1）第一步测量结果表明盒内__________________________________．（2）图2示出了图1和图1中欧姆表指针所处的位置，其对应的阻值是______Ω；图3示出了图1中欧姆表指针所指的位置，其对应的阻值是_______________Ω．（3）请在图4的接线柱间，用电路图符号画出盒内的元件及连接情况．【答案】（1）不存在电源；（2）1200，5000；（3）如图所示；【名师点睛】用多用电表探索黑箱内的电学元件实际上就是考察多用电表的各个档位的特点以及一些元件的特性如：定值电阻、二极管、电容器等，同时注意...
