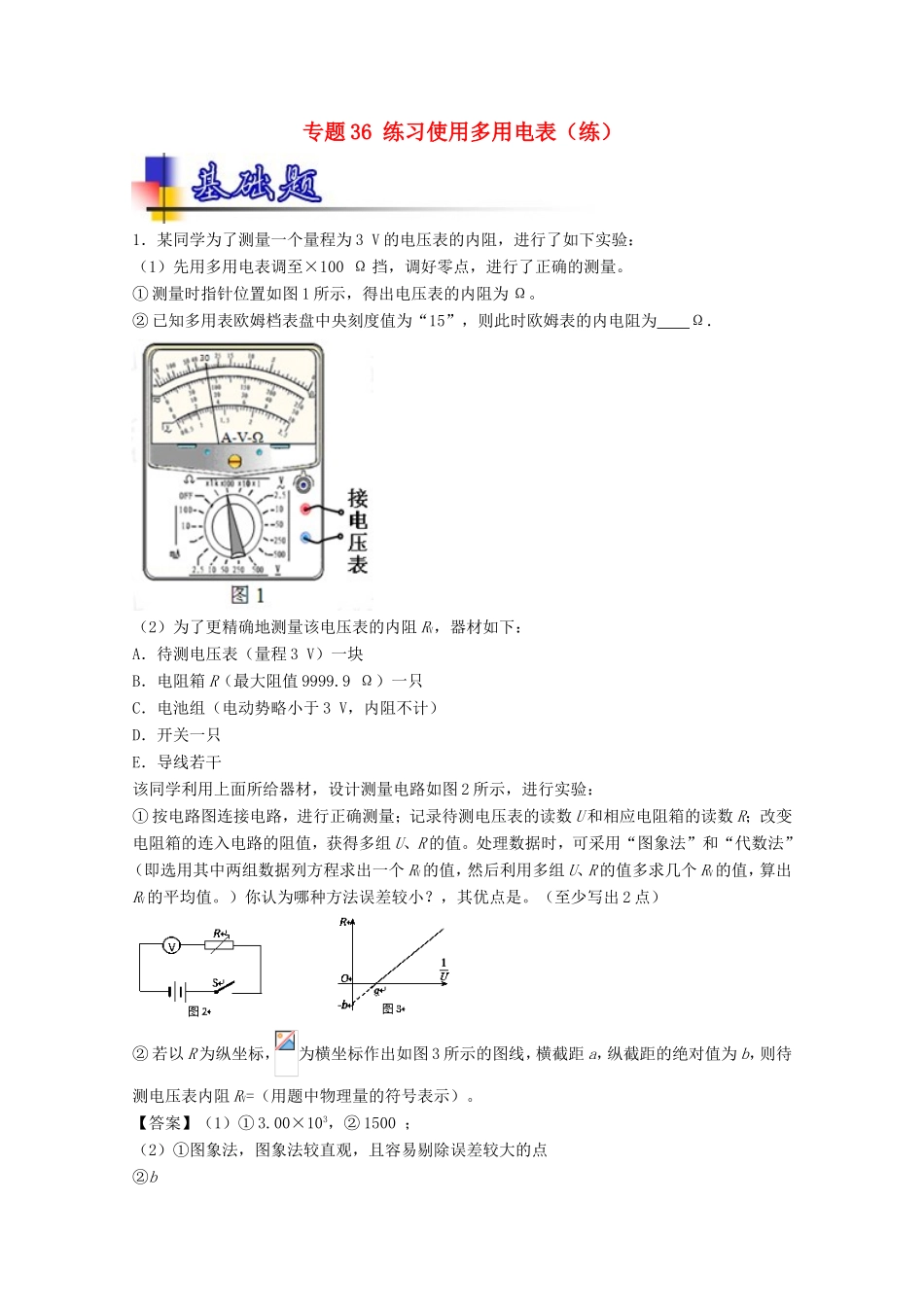

专题36练习使用多用电表（练）1．某同学为了测量一个量程为3V的电压表的内阻，进行了如下实验：（1）先用多用电表调至×100Ω挡，调好零点，进行了正确的测量。①测量时指针位置如图1所示，得出电压表的内阻为Ω。②已知多用表欧姆档表盘中央刻度值为“15”，则此时欧姆表的内电阻为Ω．（2）为了更精确地测量该电压表的内阻RV，器材如下：A．待测电压表（量程3V）一块B．电阻箱R（最大阻值9999.9Ω）一只C．电池组（电动势略小于3V，内阻不计）D．开关一只E．导线若干该同学利用上面所给器材，设计测量电路如图2所示，进行实验：①按电路图连接电路，进行正确测量；记录待测电压表的读数U和相应电阻箱的读数R；改变电阻箱的连入电路的阻值，获得多组U、R的值。处理数据时，可采用“图象法”和“代数法”（即选用其中两组数据列方程求出一个RV的值，然后利用多组U、R的值多求几个RV的值，算出RV的平均值。）你认为哪种方法误差较小？，其优点是。（至少写出2点）②若以R为纵坐标，为横坐标作出如图3所示的图线，横截距a，纵截距的绝对值为b，则待测电压表内阻RV=（用题中物理量的符号表示）。【答案】（1）①3.00×103，②1500；（2）①图象法，图象法较直观，且容易剔除误差较大的点②b【名师点睛】关键是明确实验原理，从实验原理角度选择器材、分析误差来源。2．某同学利用多用电表欧姆挡测某未知电阻的阻值，他将开关置于×1挡位，指针示数如图，若想更准确一些，下面操作正确的步骤顺序是（填序号）A.将两表笔短接进行欧姆调零B.将两表笔短接进行机械调零C.将开关置于×1k挡D.将开关置于×100挡E.将两表笔接未知电阻两端，待指针稳定后读数.【答案】DAE3．（1）用如图实－10－5所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：图实－10－5①旋动部件________，使指针对准电流的“0”刻线。②将K旋转到电阻挡“×100”的位置。③将插入“＋”、“－”插孔的表笔短接，旋动部件________________________________________________________________________。使指针对准电阻的________（填“0刻线”或“∞刻线”）。④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的待测量结果，请从下列选项中挑出合理的步骤。并按________的顺序进行操作，再完成读数测量。A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准（2）如图实－10－6所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100mA的量程，指针所示电流值为________mA；测直流电压时，用的是50V量程，则指针所示的电压值为________V。【答案】（1）①S（1分）③T（1分）0刻线（1分）④ADC（1分）（2）1700（2分）46或47（2分）23.3---23.6（2分）【名师点睛】本题关键是明确欧姆表的使用方法、减小误差方法，会使用欧姆表读数，不要忘记乘以倍率．根据多用电表使用的操作步骤及注意事项作答；指针偏转角度小说明被测电阻阻值较大，改用大量程，换挡后要注意欧姆调零；欧姆表的读数用表盘刻度乘以倍率；用多用电表的电流档与电压档时读数要注意估读．4．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量:①旋动部件________，使指针对准电流的"0"刻线。②将K旋转到电阻挡"×l00"的位置。③将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________(填"0刻线"或"∞刻线")。④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序进行操作，再完成读数测量。A．将K旋转到电阻挡"×1k"的位置B．将K旋转到电阻挡"×10"的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准【答案】ST0刻线ADC【名师点睛】欧姆表的使用，先机械调零，再欧姆调零。测量电阻时，先选择倍率，在...
