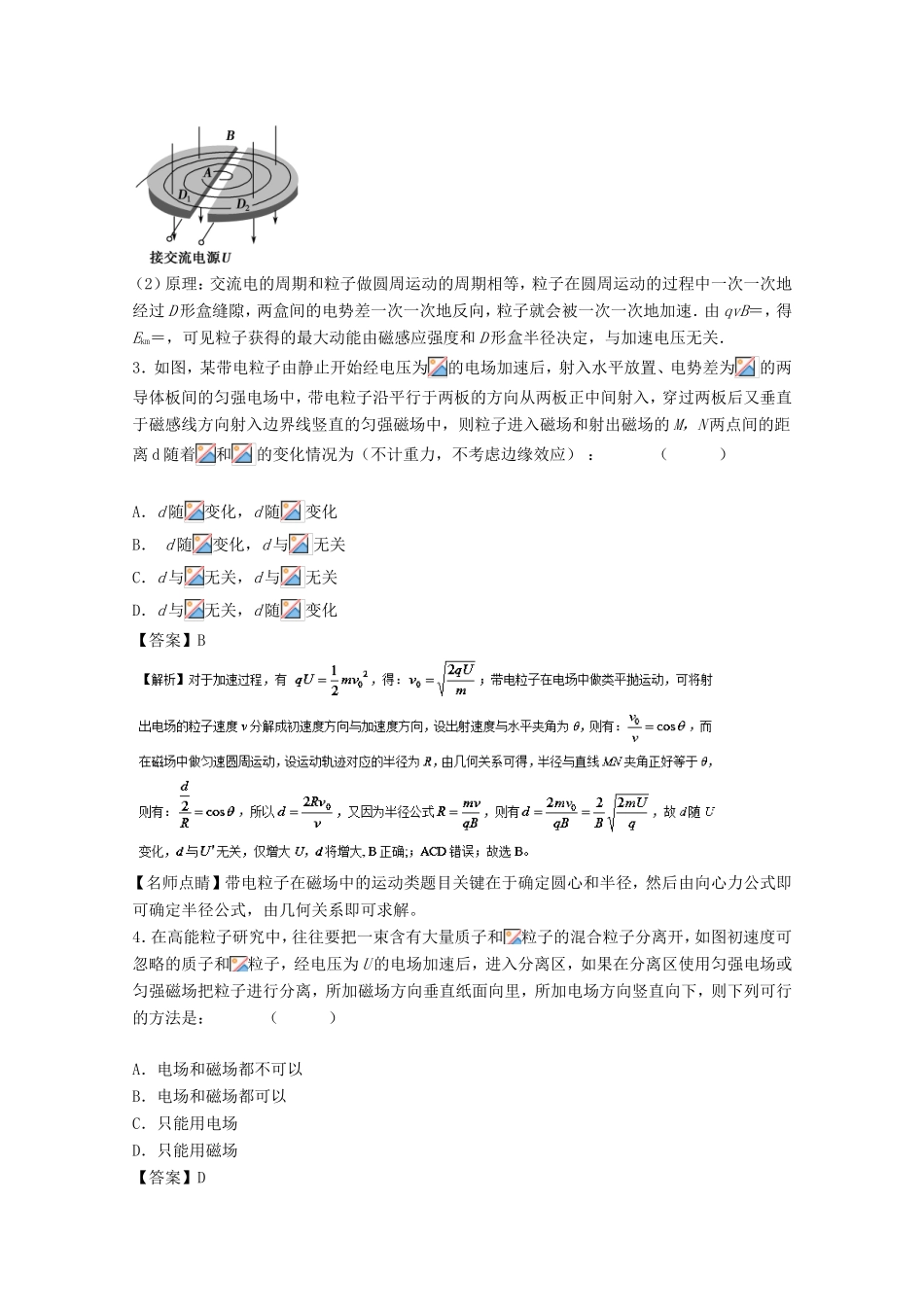

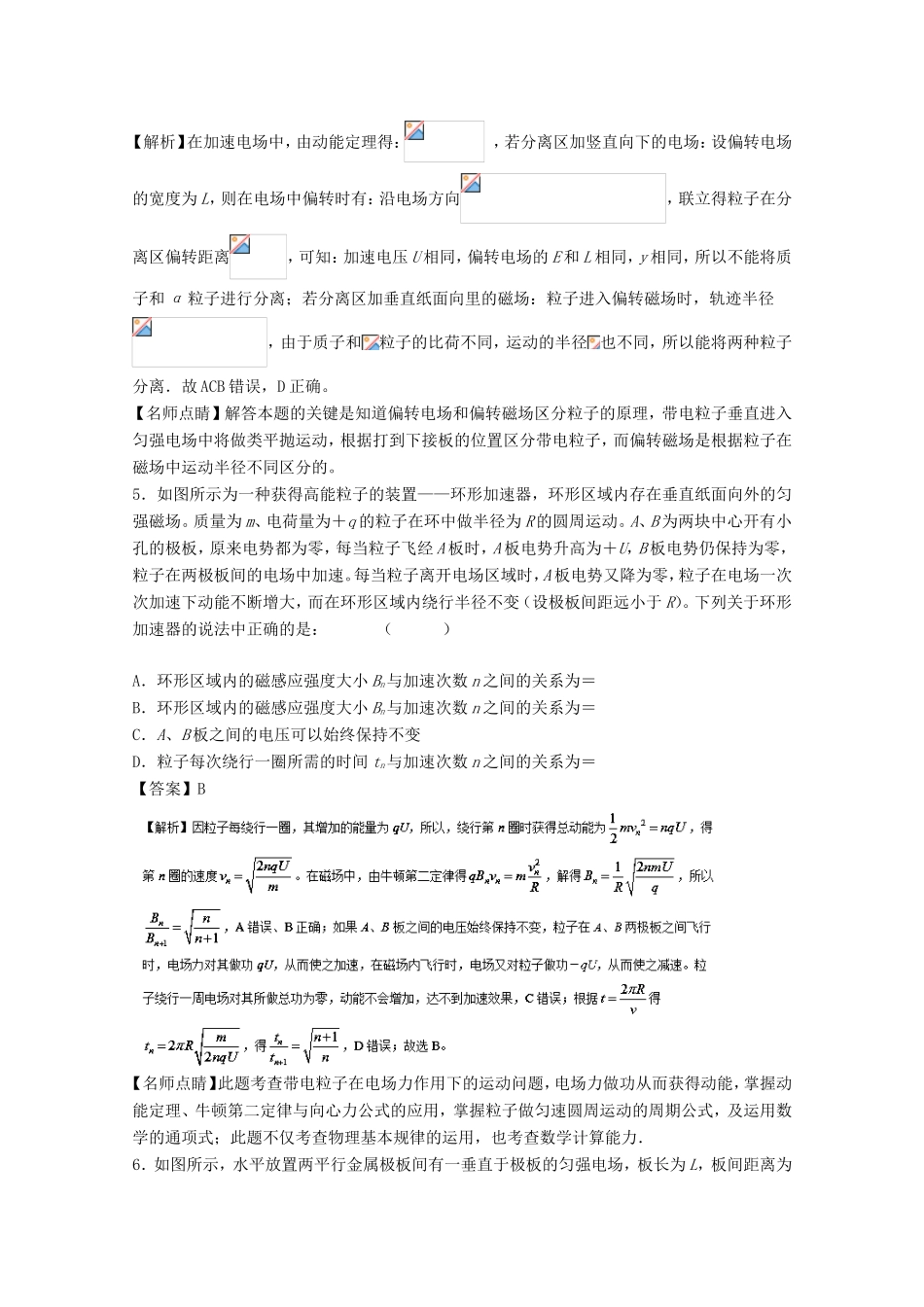

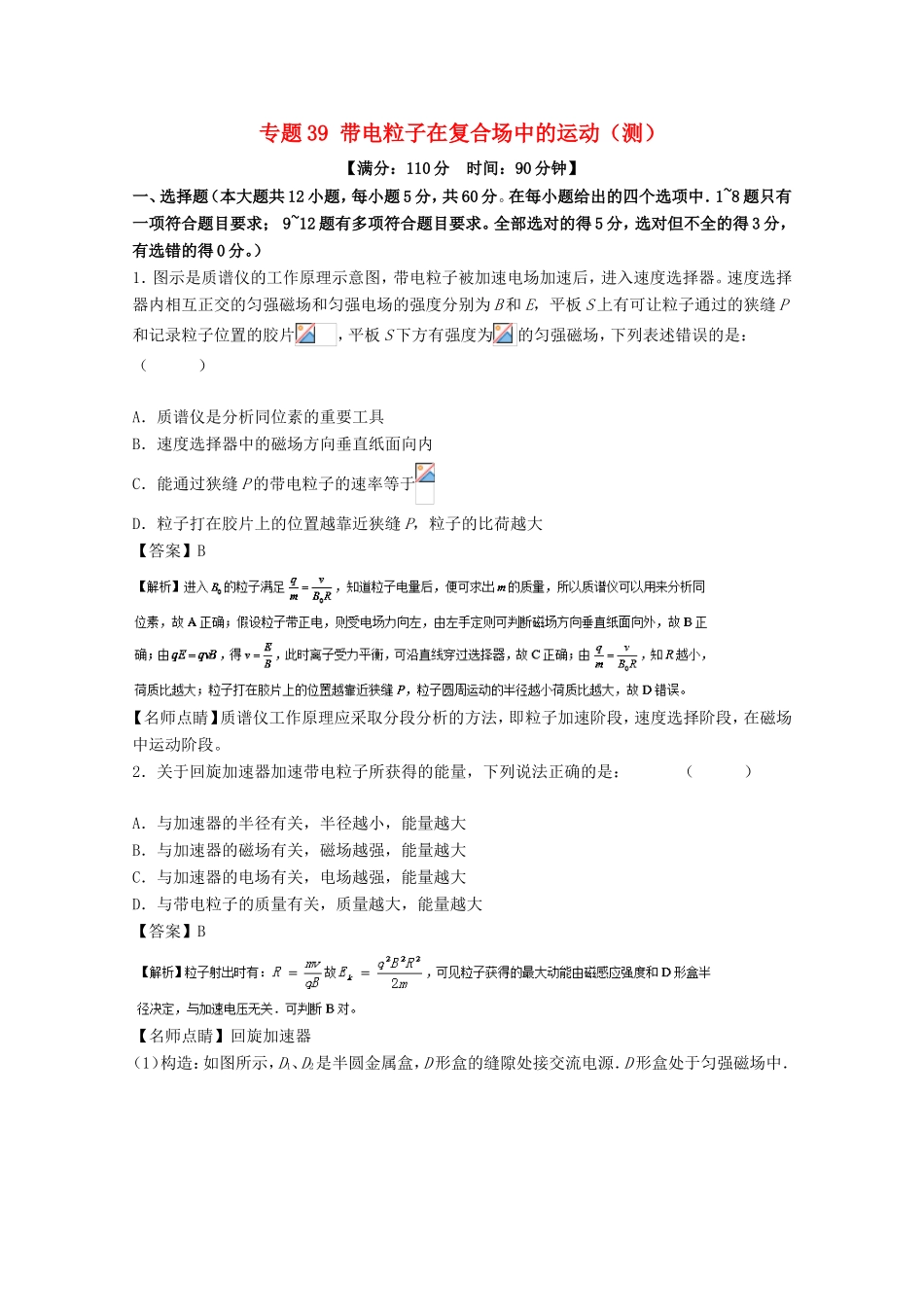

专题39带电粒子在复合场中的运动（测）【满分：110分时间：90分钟】一、选择题（本大题共12小题，每小题5分，共60分。在每小题给出的四个选项中．1~8题只有一项符合题目要求；9~12题有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。）1．图示是质谱仪的工作原理示意图，带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E，平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片，平板S下方有强度为的匀强磁场，下列表述错误的是：（）A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向内C．能通过狭缝P的带电粒子的速率等于D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越大【答案】B【名师点睛】质谱仪工作原理应采取分段分析的方法，即粒子加速阶段，速度选择阶段，在磁场中运动阶段。2．关于回旋加速器加速带电粒子所获得的能量，下列说法正确的是：（）A．与加速器的半径有关，半径越小，能量越大B．与加速器的磁场有关，磁场越强，能量越大C．与加速器的电场有关，电场越强，能量越大D．与带电粒子的质量有关，质量越大，能量越大【答案】B【名师点睛】回旋加速器（1）构造：如图所示，D1、D2是半圆金属盒，D形盒的缝隙处接交流电源．D形盒处于匀强磁场中．（2）原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由qvB＝，得Ekm＝，可见粒子获得的最大动能由磁感应强度和D形盒半径决定，与加速电压无关．3．如图，某带电粒子由静止开始经电压为的电场加速后，射入水平放置、电势差为的两导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁感线方向射入边界线竖直的匀强磁场中，则粒子进入磁场和射出磁场的M，N两点间的距离d随着和的变化情况为（不计重力，不考虑边缘效应）：（）A．d随变化，d随变化B．d随变化，d与无关C．d与无关，d与无关D．d与无关，d随变化【答案】B【名师点睛】带电粒子在磁场中的运动类题目关键在于确定圆心和半径，然后由向心力公式即可确定半径公式，由几何关系即可求解。4．在高能粒子研究中，往往要把一束含有大量质子和粒子的混合粒子分离开，如图初速度可忽略的质子和粒子，经电压为U的电场加速后，进入分离区，如果在分离区使用匀强电场或匀强磁场把粒子进行分离，所加磁场方向垂直纸面向里，所加电场方向竖直向下，则下列可行的方法是：（）A．电场和磁场都不可以B．电场和磁场都可以C．只能用电场D．只能用磁场【答案】D【解析】在加速电场中，由动能定理得：，若分离区加竖直向下的电场：设偏转电场的宽度为L，则在电场中偏转时有：沿电场方向，联立得粒子在分离区偏转距离，可知：加速电压U相同，偏转电场的E和L相同，y相同，所以不能将质子和α粒子进行分离；若分离区加垂直纸面向里的磁场：粒子进入偏转磁场时，轨迹半径，由于质子和粒子的比荷不同，运动的半径也不同，所以能将两种粒子分离．故ACB错误，D正确。【名师点睛】解答本题的关键是知道偏转电场和偏转磁场区分粒子的原理，带电粒子垂直进入匀强电场中将做类平抛运动，根据打到下接板的位置区分带电粒子，而偏转磁场是根据粒子在磁场中运动半径不同区分的。5．如图所示为一种获得高能粒子的装置——环形加速器，环形区域内存在垂直纸面向外的匀强磁场。质量为m、电荷量为＋q的粒子在环中做半径为R的圆周运动。A、B为两块中心开有小孔的极板，原来电势都为零，每当粒子飞经A板时，A板电势升高为＋U，B板电势仍保持为零，粒子在两极板间的电场中加速。每当粒子离开电场区域时，A板电势又降为零，粒子在电场一次次加速下动能不断增大，而在环形区域内绕行半径不变（设极板间距远小于R）。下列关于环形加速器的说法中正确的是：（）A．环形区域内的磁感应强度大小Bn与加速次数n之间的关系为＝B．环形区域内的磁感应强度大小Bn与加速次数n之间的关系为＝C．A、B板之间的电压可以始终保持不变D．粒子每次绕行一圈所需的时间tn与加速...
