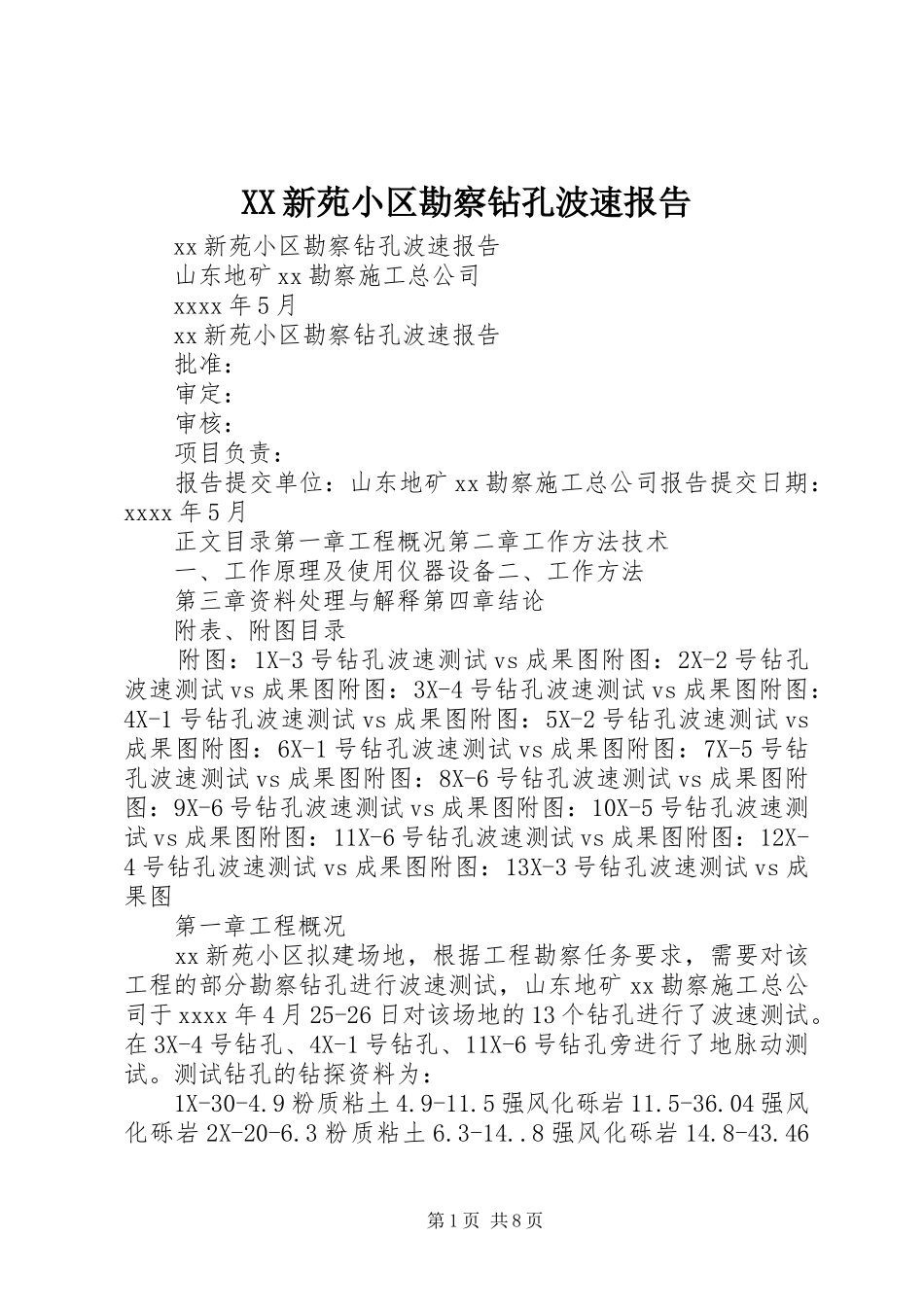

XX新苑小区勘察钻孔波速报告xx新苑小区勘察钻孔波速报告山东地矿xx勘察施工总公司xxxx年5月xx新苑小区勘察钻孔波速报告批准：审定：审核：项目负责：报告提交单位：山东地矿xx勘察施工总公司报告提交日期：xxxx年5月正文目录第一章工程概况第二章工作方法技术一、工作原理及使用仪器设备二、工作方法第三章资料处理与解释第四章结论附表、附图目录附图：1X-3号钻孔波速测试vs成果图附图：2X-2号钻孔波速测试vs成果图附图：3X-4号钻孔波速测试vs成果图附图：4X-1号钻孔波速测试vs成果图附图：5X-2号钻孔波速测试vs成果图附图：6X-1号钻孔波速测试vs成果图附图：7X-5号钻孔波速测试vs成果图附图：8X-6号钻孔波速测试vs成果图附图：9X-6号钻孔波速测试vs成果图附图：10X-5号钻孔波速测试vs成果图附图：11X-6号钻孔波速测试vs成果图附图：12X-4号钻孔波速测试vs成果图附图：13X-3号钻孔波速测试vs成果图第一章工程概况xx新苑小区拟建场地，根据工程勘察任务要求，需要对该工程的部分勘察钻孔进行波速测试，山东地矿xx勘察施工总公司于xxxx年4月25-26日对该场地的13个钻孔进行了波速测试。在3X-4号钻孔、4X-1号钻孔、11X-6号钻孔旁进行了地脉动测试。测试钻孔的钻探资料为：1X-30-4.9粉质粘土4.9-11.5强风化砾岩11.5-36.04强风化砾岩2X-20-6.3粉质粘土6.3-14..8强风化砾岩14.8-43.46第1页共8页强风化砾岩3X-40-3.0粉质粘土3.0-12.4强风化砾岩12.4-46.8强风化砾岩4X-10-4.3杂填土4.3-12.5强风化砾岩12.5-48.09强风化砾岩5X-20-2.7粉质粘土2.7-5.3粗砂5.3-15.5强风化砾岩15.5-38.42强风化砾岩6X-10-1.8粉质粘土1.8-11.7强风化砾岩11.7-50.96强风化砾岩7X-50-2.3粉质粘土2.3-5.5粗砂5.5-14.8强风化砾岩15.5-34.99强风化砾岩8X-60-4.6粉质粘土4.6-5.5粗砂5.5-14.6强风化砾岩15.5-35.05强风化砾岩9X-60-5.9粉质粘土5.9-14.5强风化砾岩14.5-39.97强风化砾岩10X-50-1.9杂填土1.9-12.7强风化砾岩12.7-48.3强风化砾岩11X-60-0.7粉质粘土0.7-11.2强风化砾岩11.2-35.98强风化砾岩12X-40-3.4粉质粘土3.4-13.6强风化砾岩13.6-41.3强风化砾岩13X-30-2杂填土2-4.2粉质粘土4.2-14.7强风化砾岩14.7-46.6强风化砾岩内业资料处理、解释、报告编写等工作至xxxx年5月16日完成。本工程执行标准：1、《地基动力特性测试规范》（gb/t506269－97）2、《浅层地震勘察技术规范》（dz/t0170－1997）3、《建筑抗震设计规范》（gb50011－2010）4、《场地微振动测量技术规程》（cecs74－95）第二章工作方法技术一、工作原理及使用仪器设备1、波速测试本次波速测试采用瞬态多点瑞雷波进行。它是以弹性瑞雷波理论为基础，利用瑞雷波在层状介质中传播的频散特性，通过对地面进行瞬态激振，产生不同频率的复合瑞雷波，利用数值分析方法确定频散曲线，得到瑞雷波视速度随深度的变化关系，再应用瑞雷波处理软件求出瑞雷波层速度。根据理论分析和实践证明，在弹性介质中瑞雷波的层速度（vr）与剪切波速度（vs）之间相差甚小，vr/vs的比值可表示为泊松比（μ）的函数，三者之间存在如下表所示的关系。μvr/vs0.250.91940.300.92740.350.93500.400.94220.45第2页共8页0.94900.500.9553瞬态多点瑞雷波勘探技术就是利用上述原理进行测试岩土层剪切波波速的。由于瞬态振源激发产生的复合频率瑞雷波被地表呈直线等距排列的12个低频检波器同时接收，经仪器的放大、滤波、模数转换等一系列过程存储于计算机内，再经瑞雷波软件处理，即可完成整个测试过程。此次测试道间距为1.0米，偏移距为5.0米。测试仪器采用miniseis24型综合工程探测仪，使用4hz检波器。采样率为0.5ms，样点为2048，震源采用20磅大锤。2、地脉动测试地脉动是在随机震源影响下土层的振动反应，其振动幅度为几微米，是一个基本平稳的随机振动。地脉动的卓越周期、频率和振幅是地表以下一定深度内地质条件的反应。地脉动测量的目的是为了在强震区研究场地的稳定性与建筑物共振破坏，并根据脉动特征来划分场地类型，区别不同场地的地震效应，为建筑物的设计提供防震和抗震方面的参数。地脉动的测试是利用固有周期2hz的传感器，经过一定时间的连续采样，通过频谱分析，统计...
