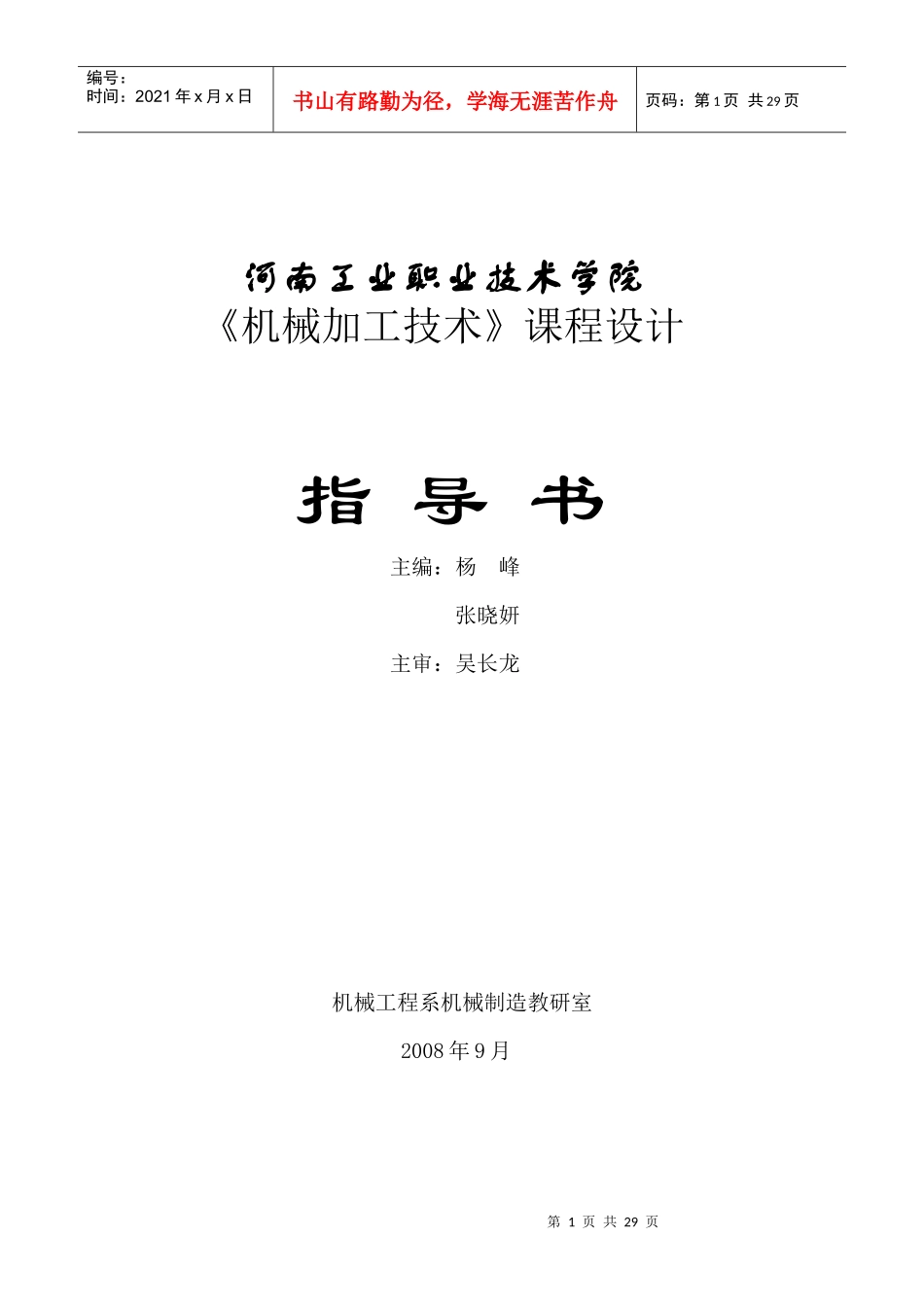

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页河南工业职业技术学院《机械加工技术》课程设计指导书主编：杨峰张晓妍主审：吴长龙机械工程系机械制造教研室2008年9月第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页第一节课程设计的目的和要求一、课程设计的目的机械加工技术课程设计是机械加工技术课程教学的一个不可或缺的辅助环节。它是学生全面综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。它对于培养学生编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和到工厂从事工艺与夹具设计具有十分重要的意义。本课程设计的目的在于：(1)培养学生综合运用机械制造工艺学及相关专业课程(工程材料与热处理、机械设计、互换性与测量技术、金属切削加工及装备等)的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计中等复杂程度零件的工艺规程的能力。(2)能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。(3)使学生熟悉和能够应用有关手册、标准、图表等技术资料，指导学生分析零件加工的技术要求和本企业具备的加工条件，掌握从事工艺设计的方法和步骤。(4)进一步培养学生机械制图、设计计算、结构设计和编写技术文件等的基本技能。(5)培养学生耐心细致、科学分析、周密思考、吃苦耐劳的良好习惯。(6)培养学生解决工艺问题的能力，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。二、课程设计的要求本课程设计要求就一个中等复杂程度的零件编制一套机械加工工艺规程，并撰写设计说明书。设计编制工艺中教师指定一道工序的夹具。学生应在教师的指导下，认真地、有计划地、独立按时完成设计任务。学生对待自己的设计任务必须如同在工厂接受设计任务一样，对于自己所作的技术方案、数据选择和计算结果必须高度负责，注意理论与实践相结合，以期使整个设计在技术上是先进的、在经济上是合理的、在生产中是可行的。设计题目：(通常定为)××零件的机械加工工艺规程的编制。××工序专用夹具的设计。生产纲领：5000件。生产类型：批量生产。具体要求：产品零件图1张产品毛坯图1张机械加工工艺过程卡片1套机械加工工序卡片1套课程设计说明书(5000～8000字)1份第二节课程设计的内容和步骤一、课程设计的内容本课程设计主要有以下内容：(1)绘制产品零件图，了解零件的结构特点和技术要求。第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页(2)根据生产类型和所拟企业的生产条件，对零件进行结构分析和工艺分析。(3)确定毛坯的种类及制造方法，绘制毛坯图。(4)拟定零件的机械加工工艺过程，选择各工序的加工设备和工艺装备(刀具、夹具、量具、模具、工具)，确定各工序的加工余量和工序尺寸，计算各工序的切削用量和工时定额，并进行技术经济分析。(5)填写机械加工工艺过程卡片、机械加工工序卡片(可根据课程设计时间的长短和工作量的大小，由指导教师确定只填定部分主要加工工序的工序卡片)等工艺文件。(6)撰写设计说明书。二、课程设计的步骤(一)机械加工工艺规程设计机械加工工艺规程是指导生产的重要技术文件，是一切有关的生产人员应严格执行、认真贯彻的法规性文件。制定机械加工工艺规程应满足以下基本要求：(1)保证零件的加工质量，可靠地达到产品图样所提出的全部技术条件，并尽量提高生产率和降低消耗。(2)尽量降低工人的劳动强度，侧其有良好的工作条件。(3)在充分利用现有生产条件的基础上，采用国内外先进工艺技术。(4)工艺规程应正确、完整、统一、清晰。(5)工艺规程应规范、标准，其幅面、格式与填写方法以及所用的术语、符号、代号等应符合相应标准的规定。(6)工艺规程中的计量单位应全部使用法定计量单位。为了保证工艺规程设计质量，在制定机械加工工艺规程时，应具备下列原始...
