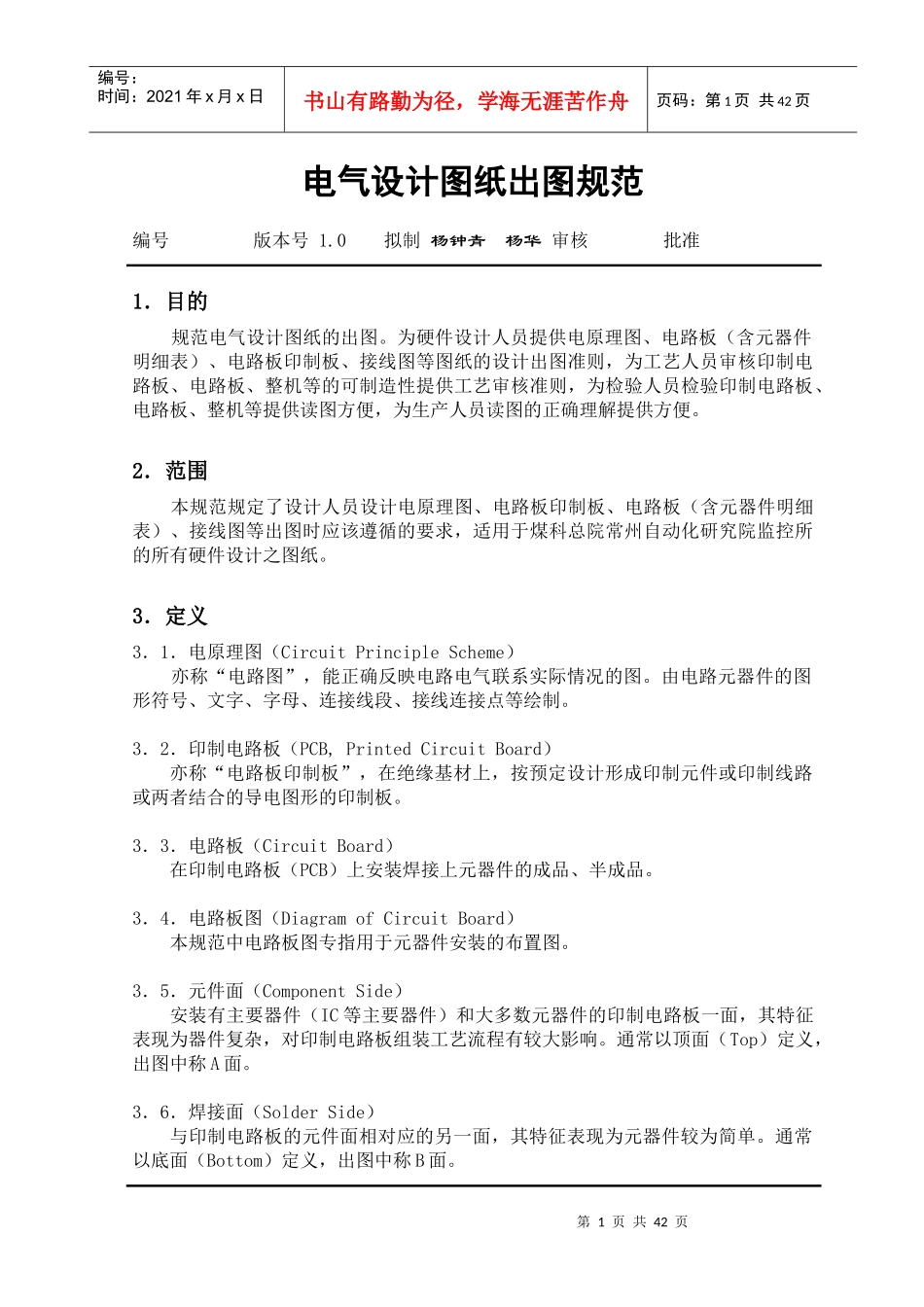

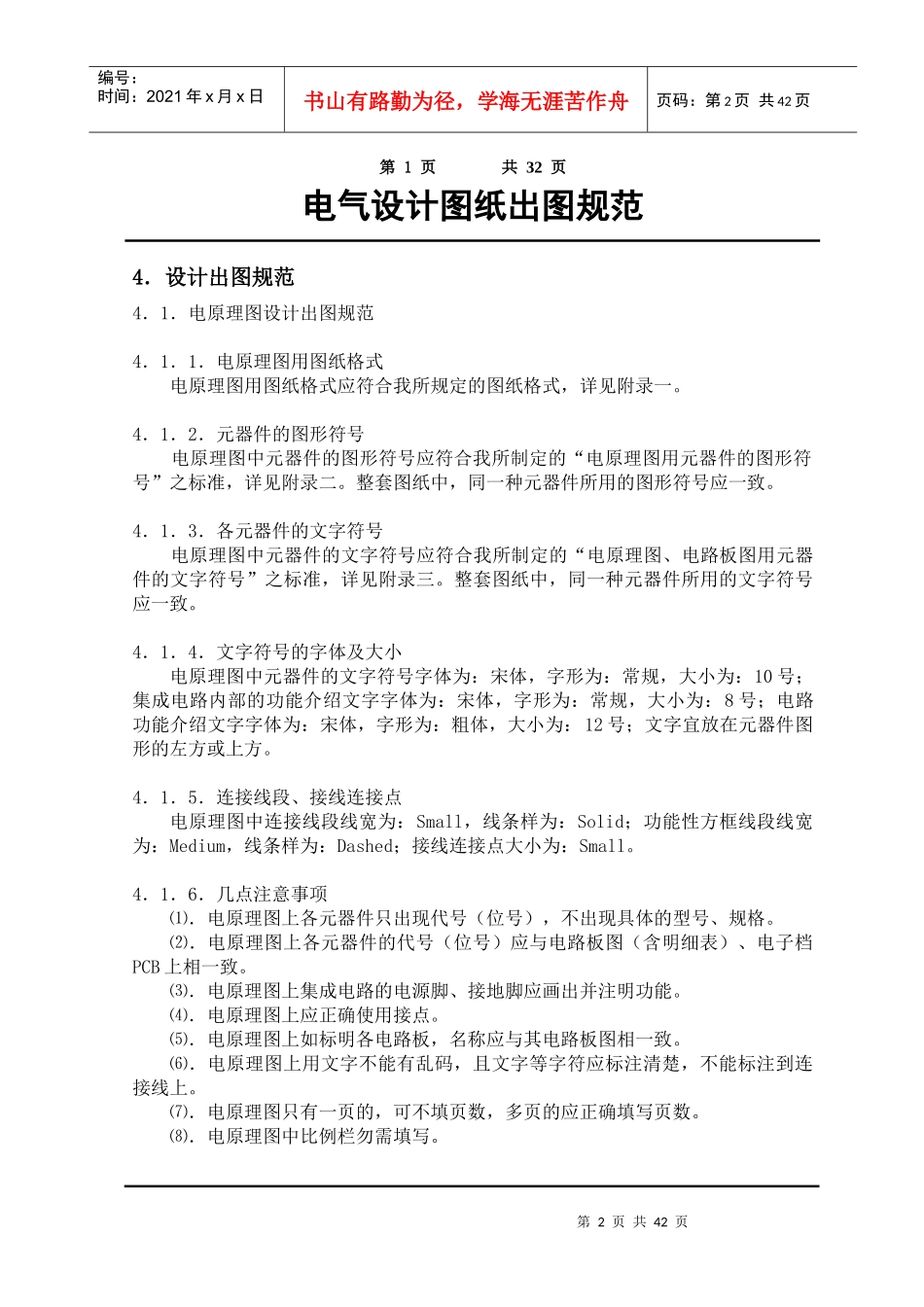

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页电气设计图纸出图规范编号版本号1.0拟制杨钟青杨华审核批准1．目的规范电气设计图纸的出图。为硬件设计人员提供电原理图、电路板（含元器件明细表）、电路板印制板、接线图等图纸的设计出图准则，为工艺人员审核印制电路板、电路板、整机等的可制造性提供工艺审核准则，为检验人员检验印制电路板、电路板、整机等提供读图方便，为生产人员读图的正确理解提供方便。2．范围本规范规定了设计人员设计电原理图、电路板印制板、电路板（含元器件明细表）、接线图等出图时应该遵循的要求，适用于煤科总院常州自动化研究院监控所的所有硬件设计之图纸。3．定义3．1．电原理图（CircuitPrincipleScheme）亦称“电路图”，能正确反映电路电气联系实际情况的图。由电路元器件的图形符号、文字、字母、连接线段、接线连接点等绘制。3．2．印制电路板（PCB,PrintedCircuitBoard）亦称“电路板印制板”，在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。3．3．电路板（CircuitBoard）在印制电路板（PCB）上安装焊接上元器件的成品、半成品。3．4．电路板图（DiagramofCircuitBoard）本规范中电路板图专指用于元器件安装的布置图。3．5．元件面（ComponentSide）安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。通常以顶面（Top）定义，出图中称A面。3．6．焊接面（SolderSide）与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。通常以底面（Bottom）定义，出图中称B面。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页第1页共32页电气设计图纸出图规范4．设计出图规范4．1．电原理图设计出图规范4．1．1．电原理图用图纸格式电原理图用图纸格式应符合我所规定的图纸格式，详见附录一。4．1．2．元器件的图形符号电原理图中元器件的图形符号应符合我所制定的“电原理图用元器件的图形符号”之标准，详见附录二。整套图纸中，同一种元器件所用的图形符号应一致。4．1．3．各元器件的文字符号电原理图中元器件的文字符号应符合我所制定的“电原理图、电路板图用元器件的文字符号”之标准，详见附录三。整套图纸中，同一种元器件所用的文字符号应一致。4．1．4．文字符号的字体及大小电原理图中元器件的文字符号字体为：宋体，字形为：常规，大小为：10号；集成电路内部的功能介绍文字字体为：宋体，字形为：常规，大小为：8号；电路功能介绍文字字体为：宋体，字形为：粗体，大小为：12号；文字宜放在元器件图形的左方或上方。4．1．5．连接线段、接线连接点电原理图中连接线段线宽为：Small，线条样为：Solid；功能性方框线段线宽为：Medium，线条样为：Dashed；接线连接点大小为：Small。4．1．6．几点注意事项⑴．电原理图上各元器件只出现代号（位号），不出现具体的型号、规格。⑵．电原理图上各元器件的代号（位号）应与电路板图（含明细表）、电子档PCB上相一致。⑶．电原理图上集成电路的电源脚、接地脚应画出并注明功能。⑷．电原理图上应正确使用接点。⑸．电原理图上如标明各电路板，名称应与其电路板图相一致。⑹．电原理图上用文字不能有乱码，且文字等字符应标注清楚，不能标注到连接线上。⑺．电原理图只有一页的，可不填页数，多页的应正确填写页数。⑻．电原理图中比例栏勿需填写。第3页共42页第2页共42页A面B面A面B面图1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页第2页共32页电气设计图纸出图规范4．2．电路板印制板设计出图规范4．2．1．电路板印制板用图纸格式电路板印制板用图纸格式应符合我所规定的图纸格式，详见附录一。4．2．2．单面电路板印制板设计出图规范图样中不标注“A”“B”面，只出现底面（Bottom），即：B面全部的印制电路图案（线条、焊盘）、字符及外形的一面。图样中应标注印制电路板尺寸、比例及制造时的技术要求，如有特殊要求也应标注。4．2．3．双面...
