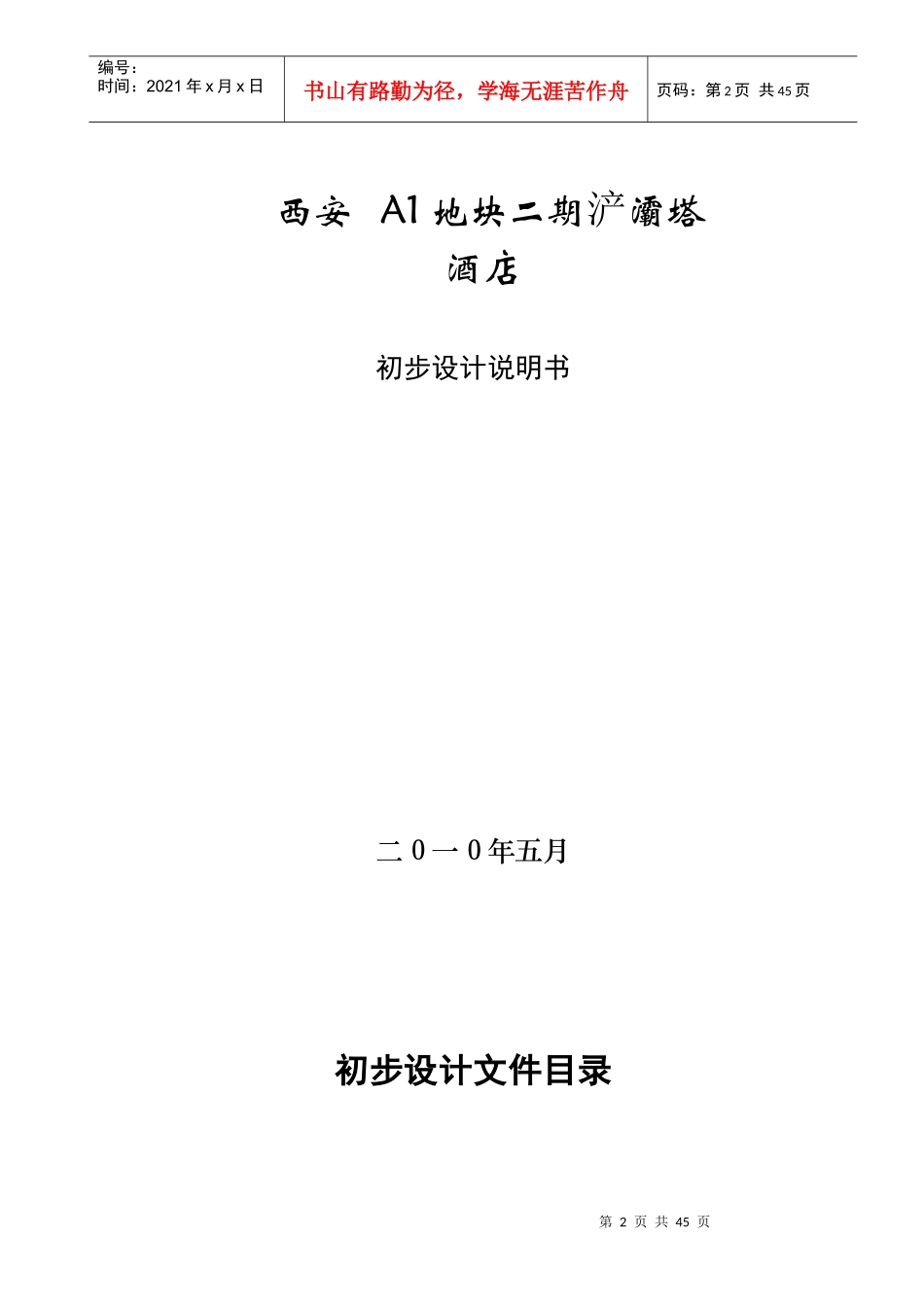

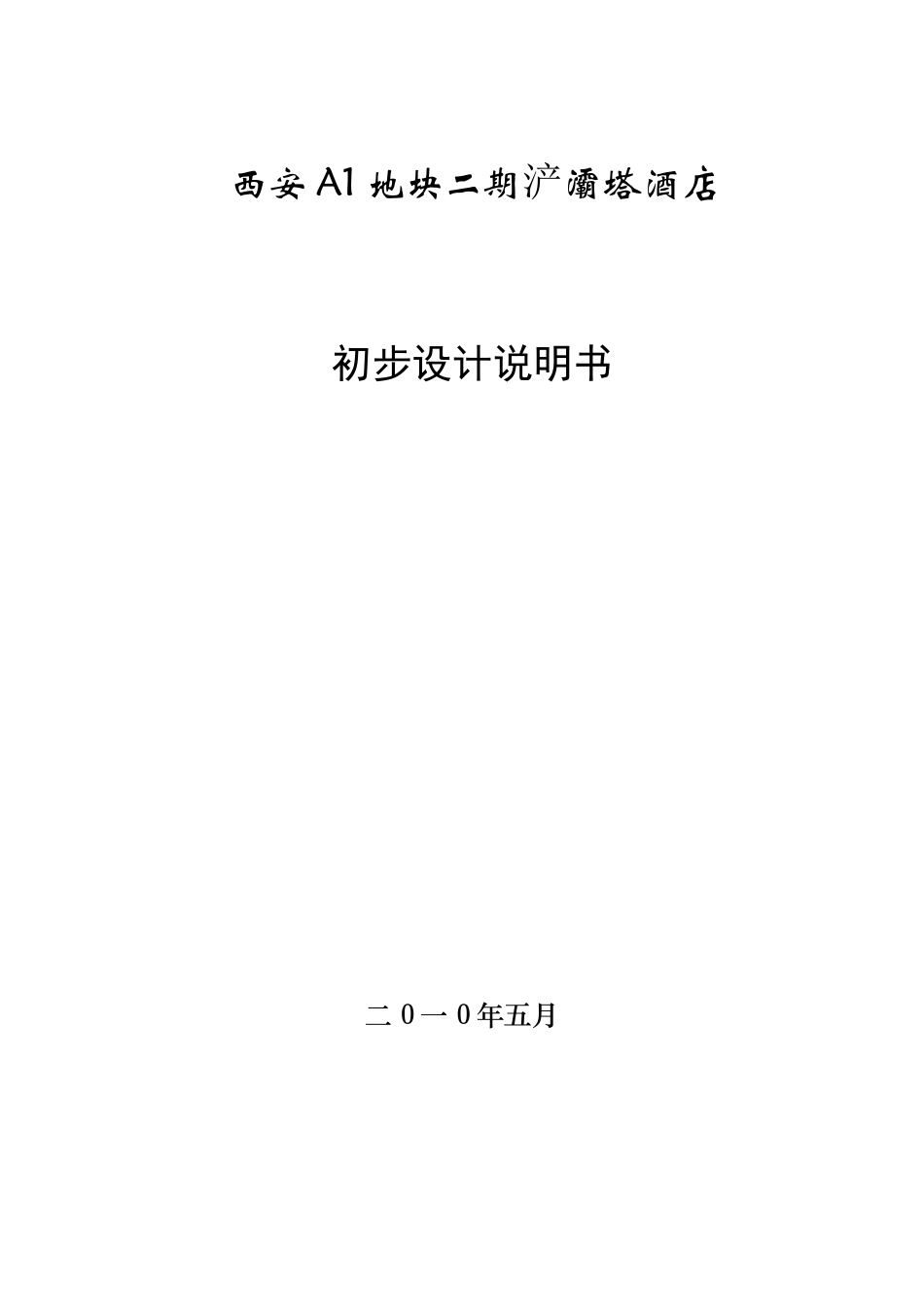

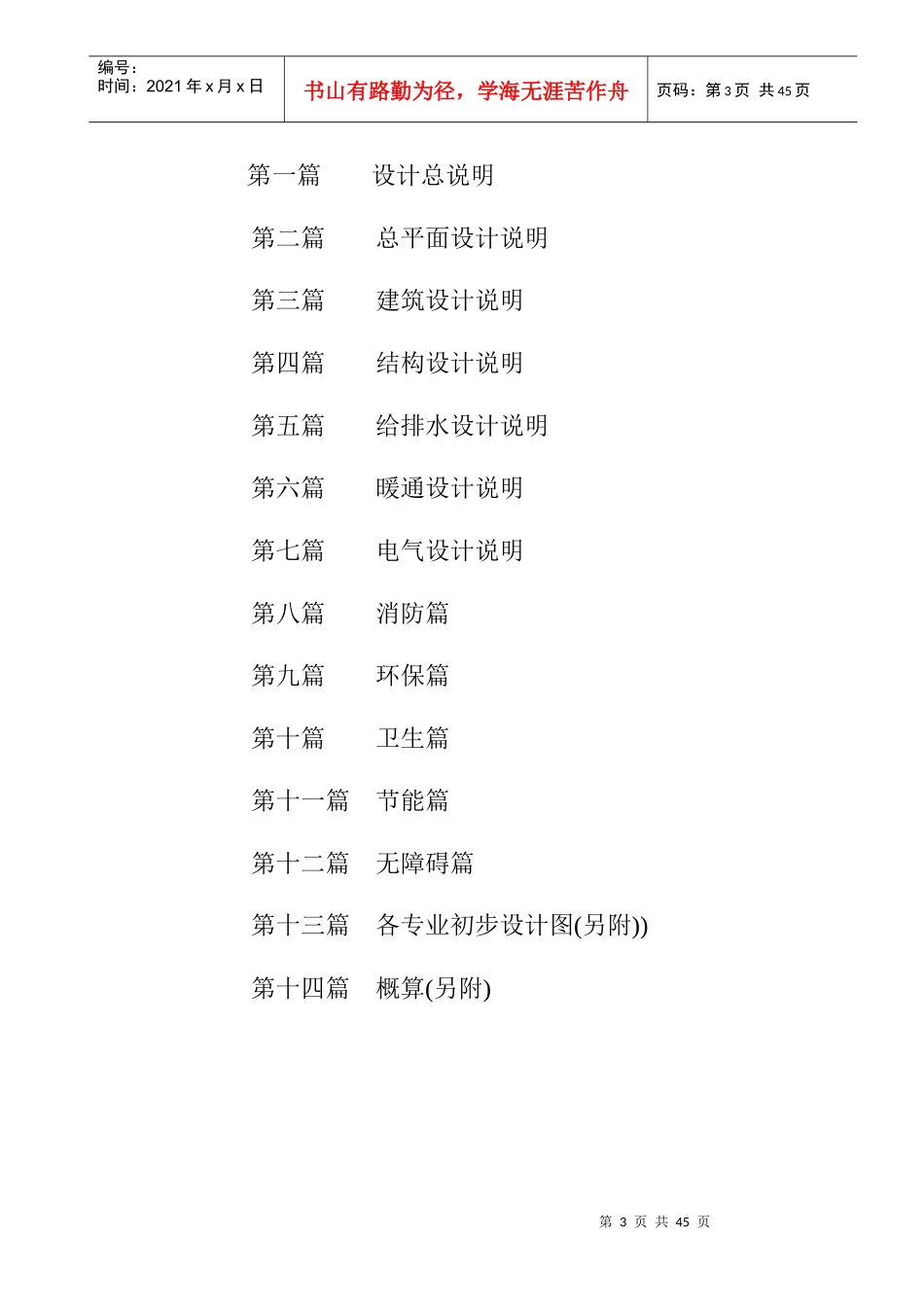

西安A1地块二期浐灞塔酒店初步设计说明书二０一０年五月第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页西安A1地块二期浐灞塔酒店初步设计说明书二０一０年五月初步设计文件目录第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页第一篇设计总说明第二篇总平面设计说明第三篇建筑设计说明第四篇结构设计说明第五篇给排水设计说明第六篇暖通设计说明第七篇电气设计说明第八篇消防篇第九篇环保篇第十篇卫生篇第十一篇节能篇第十二篇无障碍篇第十三篇各专业初步设计图(另附))第十四篇概算(另附)第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页第一章设计总说明一、工程设计的主要依据(一)初步设计的主要依据文件1、立项文件2、西安市规划局《建设用地规划许可证》3、建设单位提供的工程地质报告。4、建设单位和我院签定的设计合同5.10年05月21日版《西安A1地块二期浐灞塔建设标准》6.建设单位10年05月21日提供的西安西安A1地块二期浐灞塔方案图、彩图册（电子版）7.建设单位提供的“酒店论坛路由管网图（市政条件）”8.国家相关规范、标准。(二)进行初步设计的主要气象、地理、地质条件1、用地自然条件及现状1.1、自然条件浐灞河三角洲A块地位于西安市平原地区，属暖温带，半湿润大陆性季风气候，主导风向为东北风。受大陆季风影响，温度季节变化明显，四季分明。年降水量一般为504.7～719.8m，冻土深度为0.50m。地震设防为8度设防。1.2、地形地貌现状用地位于西安市东北郊浐灞生态区，浐、灞河交汇处的人工湖内，该位置原为浐河河床，拟在此填岛作为建筑用地。场地北侧为挡水坝，东边为灞河河堤，西边为浐河河提，南侧为现凯宾斯基酒店所在的两河高河漫滩。湖内场地表层为近年淤积层，场地低洼开阔平坦，总体呈西高东低之势。河床内勘探点地面标高介于375.82～377.76m，连廊南端位于河漫滩上标高介于378.76～384.19m。1.3、现状河流及水文规划场地周边有浐河、灞河。浐河由南流向北。灞河由东南向西北。两河相汇后向北注入渭河。洲头百年一遇水位为381.7m。规划场地内沿灞河已修建有河堤，浐河沿岸河堤未完全建成，按已有相关规划设计。河堤修建后，堤位高度比百年一遇洪水位高2m。第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页1.4、现状用地高程根据已建的图纸，用地东南侧半岛河堤处高度383.70，此处道路高度384.90。拟建场地高度383.70，拟建场地河底高度379.602、用地道路交通现状2.1、对外交通，本项目拟建场地位于两河交汇的人工湖内，填岛作为建筑用地，在用地的东南侧拟建桥梁与浐灞半岛巡河路连接。桥梁设双车道与人行道。桥梁上另建连廊连接本工程建筑与半岛上已建酒店。2.2、内部交通现状。岛内环建筑设置消防道，形成岛内环路。3、用地景观现状A1地块位于浐河、灞河交汇处。已建凯宾斯基酒店周边景观已建成，用地东南部现状为自然地形。拟建场地位于A1地块端头两河交汇的人工湖内，周围为自然水景。5、用地市政配套现状用地内已有供水、供电、燃气、通讯的管道，规划用地内排水采用雨污分流制，利用现状自然溪流，雨水经过处理之后排入自然水体中。污水通过专门设置的污水处理设备进行生物净化以达到排放标准，需要在规划中考虑其位置和规模。(三)其他设计依据资料据修规资料，本工程地块用地性质为公建，抗震设防烈度为8度设防。本工程坐标及标高采用西安市坐标系及全国统一标高。二、工程设计的规模本工程总建筑面积48155平方米，其中地下9033平方米，地上39122平方米。建筑高度为149.0米。三、承担设计范围根据甲方要求，本设计为土建设计图，但不包含结构设计，且不包括玻璃幕墙、旋转餐厅、停机坪、室内精装修。玻璃幕墙、旋转餐厅、停机坪、室内精装修另出专项设计。本设计的范围：建筑、给排水、电气、暖通的设计及建筑工程概算。厨房、洗衣房、水源热泵机房、水族箱由于无具体任务书，设计预留给排水和通风装置。建筑照明预留电量。四、设计指导思想和特点项目定位：中...
