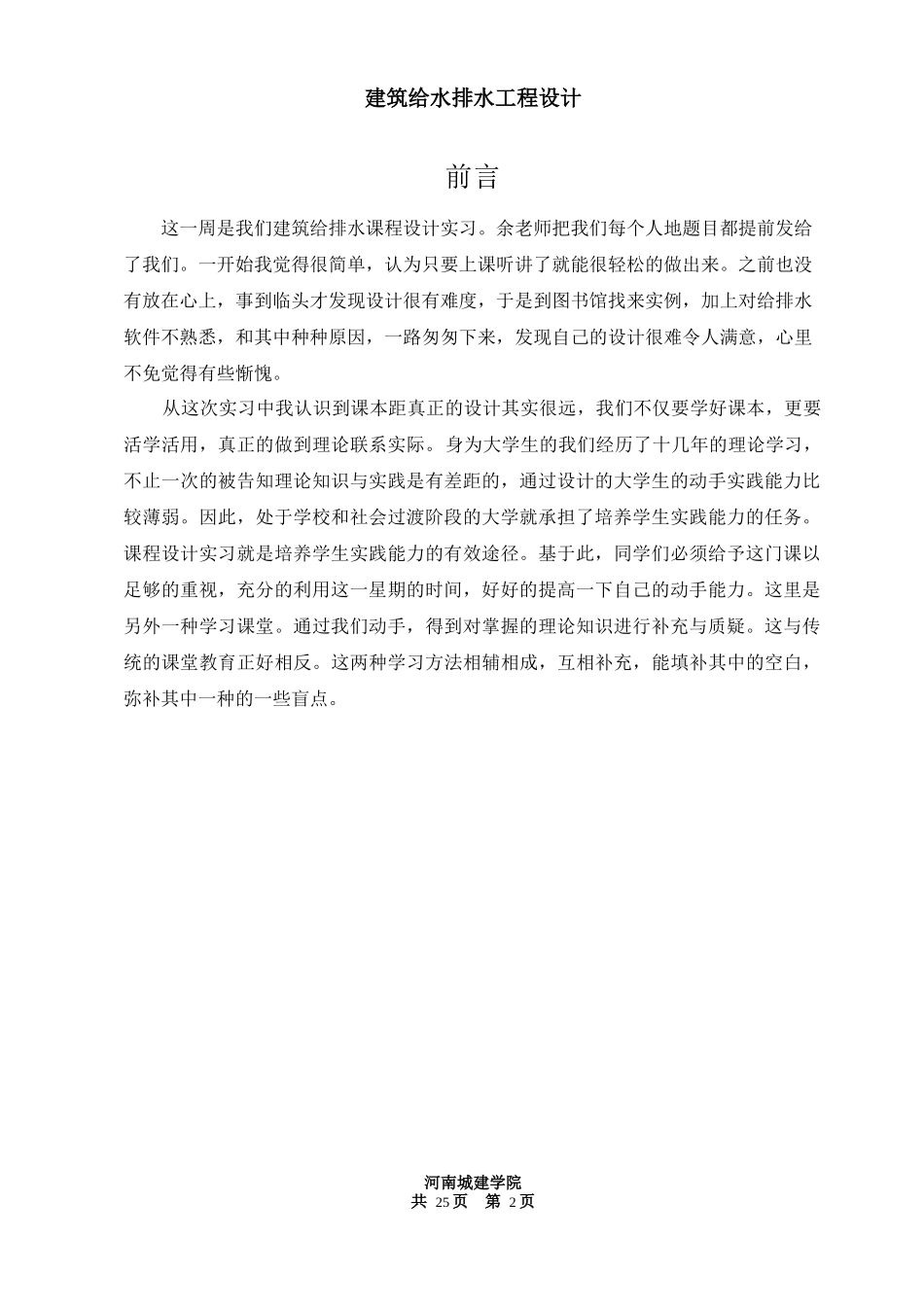

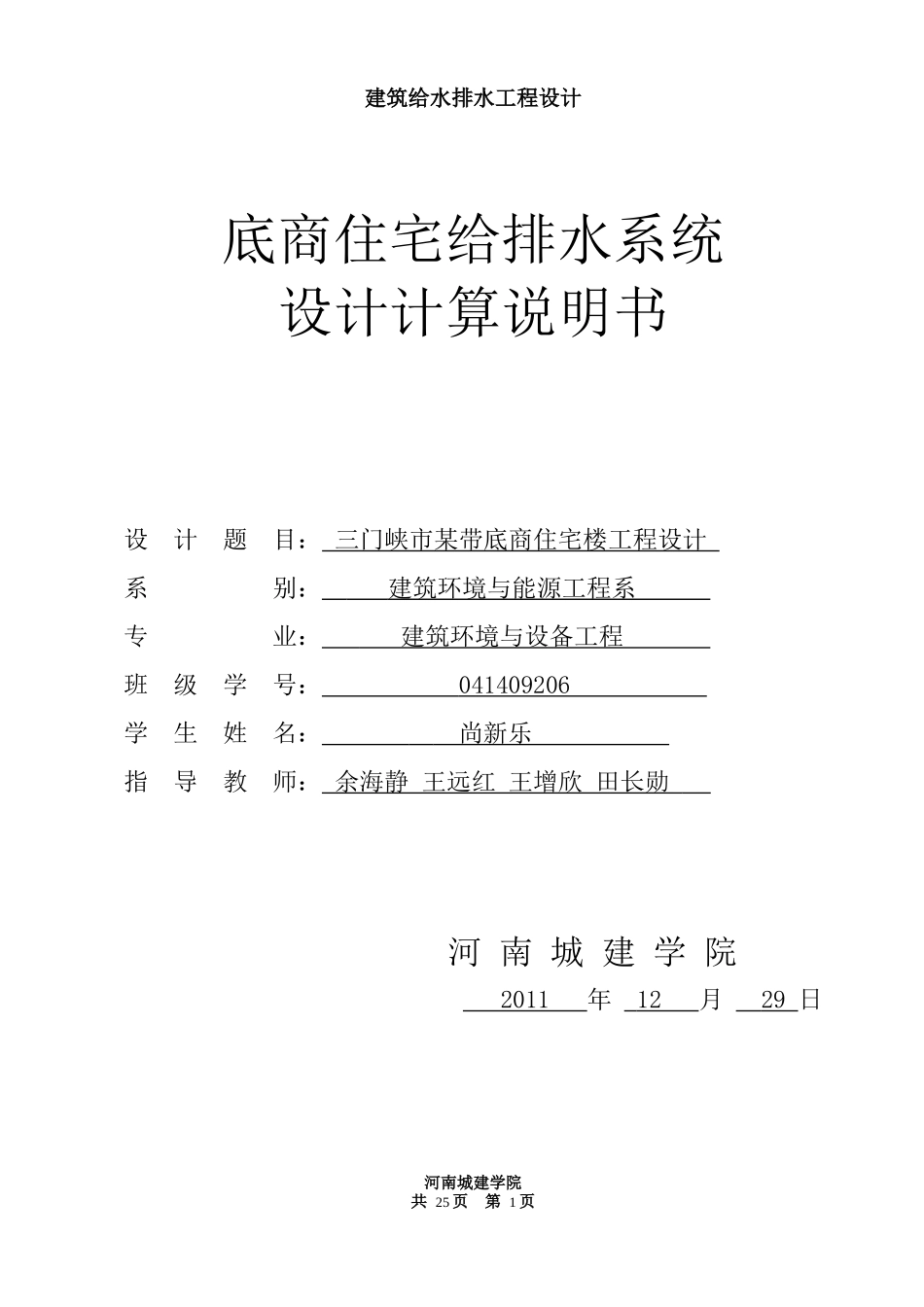

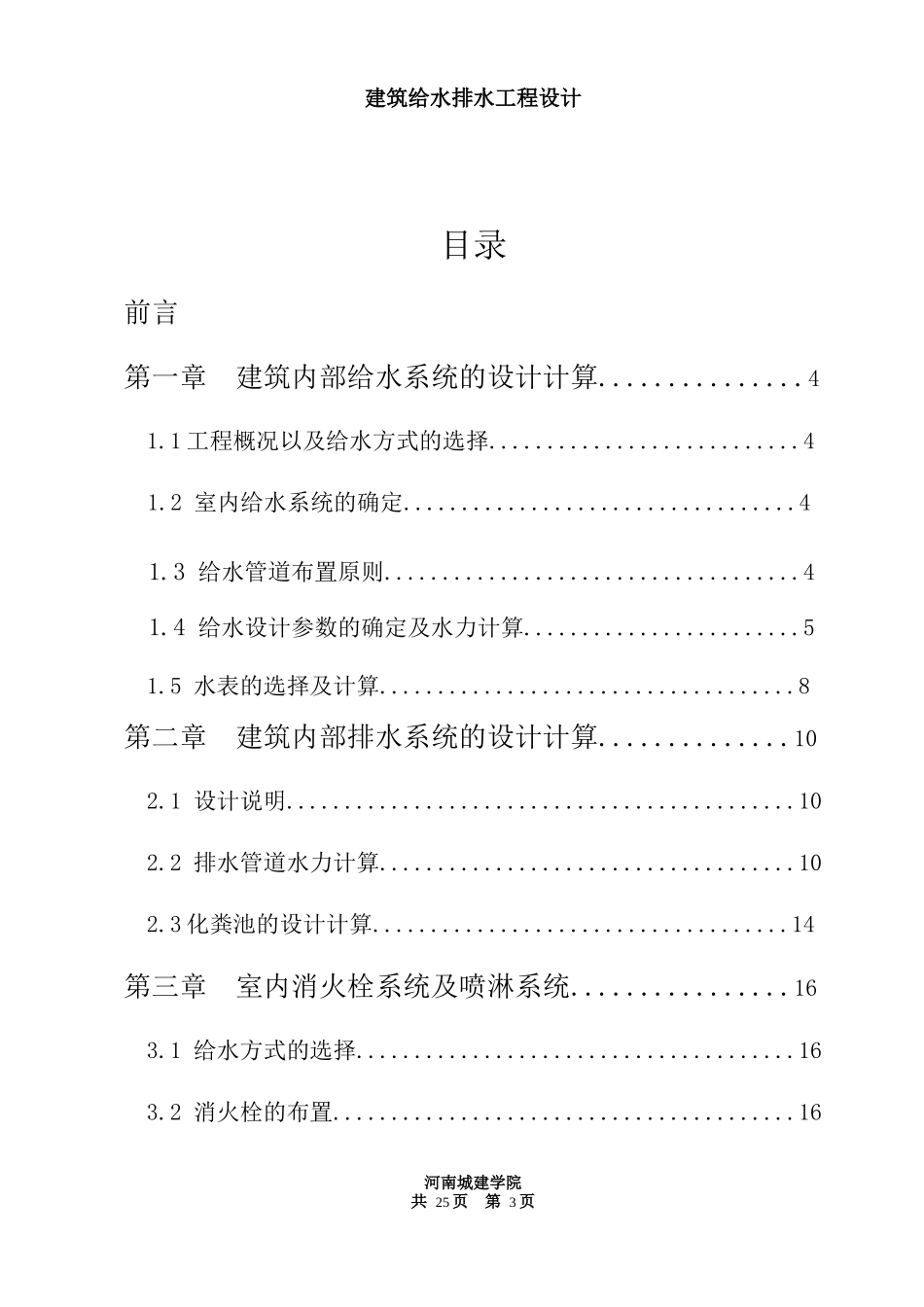

建筑给水排水工程设计底商住宅给排水系统设计计算说明书设计题目：三门峡市某带底商住宅楼工程设计系别：建筑环境与能源工程系专业：建筑环境与设备工程班级学号：041409206学生姓名：尚新乐指导教师：余海静王远红王增欣田长勋河南城建学院2011年12月29日河南城建学院共25页第1页建筑给水排水工程设计前言这一周是我们建筑给排水课程设计实习。余老师把我们每个人地题目都提前发给了我们。一开始我觉得很简单，认为只要上课听讲了就能很轻松的做出来。之前也没有放在心上，事到临头才发现设计很有难度，于是到图书馆找来实例，加上对给排水软件不熟悉，和其中种种原因，一路匆匆下来，发现自己的设计很难令人满意，心里不免觉得有些惭愧。从这次实习中我认识到课本距真正的设计其实很远，我们不仅要学好课本，更要活学活用，真正的做到理论联系实际。身为大学生的我们经历了十几年的理论学习，不止一次的被告知理论知识与实践是有差距的，通过设计的大学生的动手实践能力比较薄弱。因此，处于学校和社会过渡阶段的大学就承担了培养学生实践能力的任务。课程设计实习就是培养学生实践能力的有效途径。基于此，同学们必须给予这门课以足够的重视，充分的利用这一星期的时间，好好的提高一下自己的动手能力。这里是另外一种学习课堂。通过我们动手，得到对掌握的理论知识进行补充与质疑。这与传统的课堂教育正好相反。这两种学习方法相辅相成，互相补充，能填补其中的空白，弥补其中一种的一些盲点。河南城建学院共25页第2页建筑给水排水工程设计目录前言第一章建筑内部给水系统的设计计算...............41.1工程概况以及给水方式的选择...........................41.2室内给水系统的确定..................................41.3给水管道布置原则....................................41.4给水设计参数的确定及水力计算........................51.5水表的选择及计算....................................8第二章建筑内部排水系统的设计计算..............102.1设计说明............................................102.2排水管道水力计算....................................102.3化粪池的设计计算....................................14第三章室内消火栓系统及喷淋系统................163.1给水方式的选择......................................163.2消火栓的布置........................................16河南城建学院共25页第3页建筑给水排水工程设计3.3消防水力计算........................................173.3消防水泵流量、扬程的计算............................183.5自动喷淋系统.....................................193.6消防水池的容积计算...................................223.7水泵结合器的设计....................................22结束语第一章建筑内部给水系统的设计计算1.1.1工程概况整栋建筑分为五层，一层二层为商业用层高4米，三至五层为标准层住宅楼，层高3米。给水水源，以城市管网为水源，在小区的正北部有一DN400的市政管网，常年可用水头50m，城市管网不允许直接抽水。排水条件室内粪便需经化粪池处理后进入城市管网，在楼正北400m处有一DN400的排水管道。1.1.2给水方式的选择本设计是一座5层单元式住宅楼，根据设计资料，室外给水管网所提供的水压为35m，初步确定给水系统所需压力：一般一层为10m水柱，二层为12m水柱，建筑物层高超过3.5时适当增加，故取13和15m，其余每增加一层增加4m水柱，故建筑物所需压力估算为：P=13+15+4*3=40m水柱。所以室外给水管网的水压在整天均能满足该六层建筑的需要。因此可以选用直接给水方式。此供水方式是最简单、最经济的给水方式。建筑给水系统组成包括：引入管、水表节点、室内给水管网、给水附件、配水设施、给水设施。三至五层为标准层，设置四根立管。因一、二层为商用层，仅有公共卫生间给水简单，所以在完成三至五层的设计后再考虑一、二层的给水。河南城建学院共25页第4页建筑给水排水工程设计1.2.1室内给水系统的确定由小区室外生活管网直接供给，每户用水量单独计算，水表采用远传式设于...
