矿井供电系统概述VIP免费

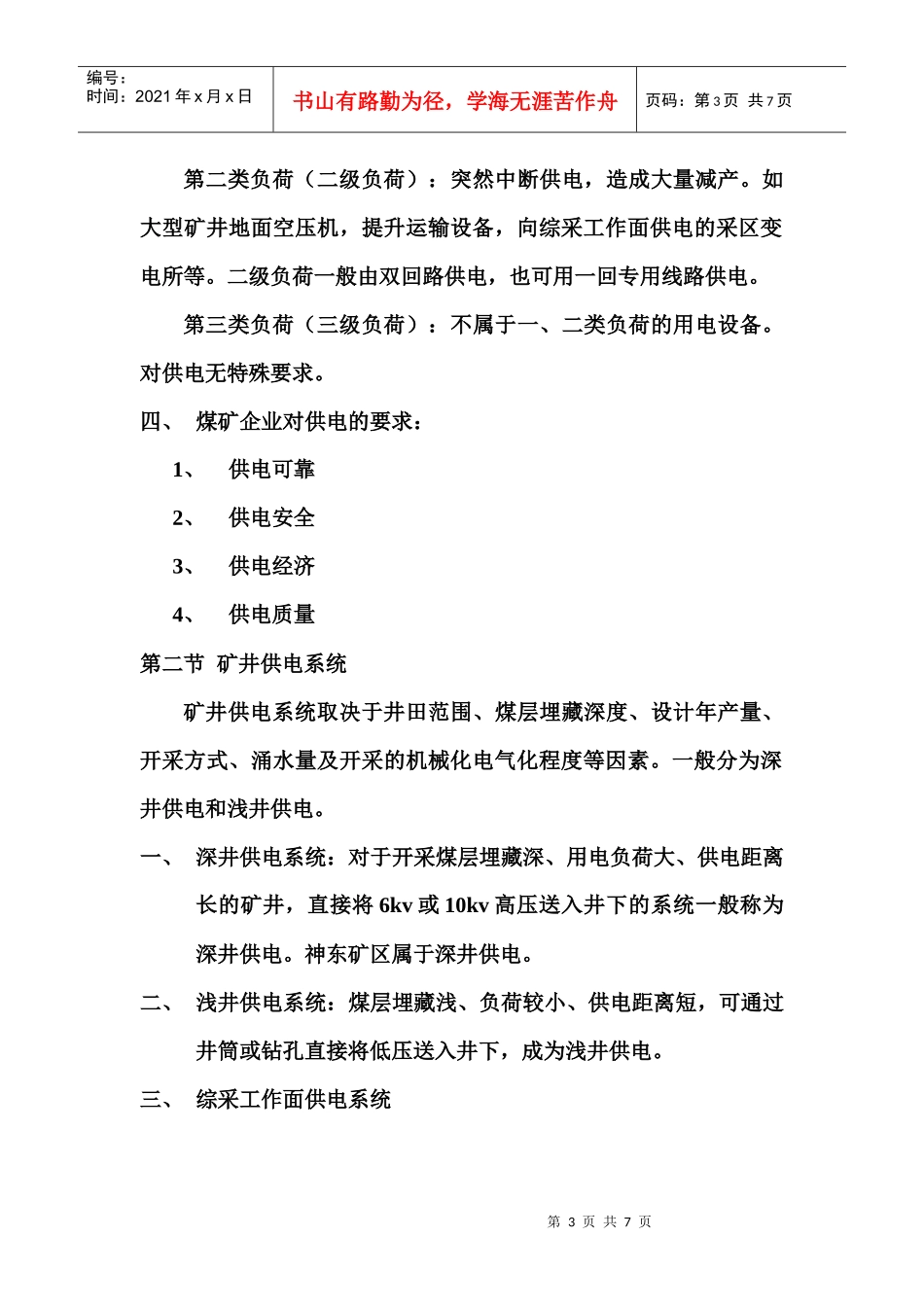

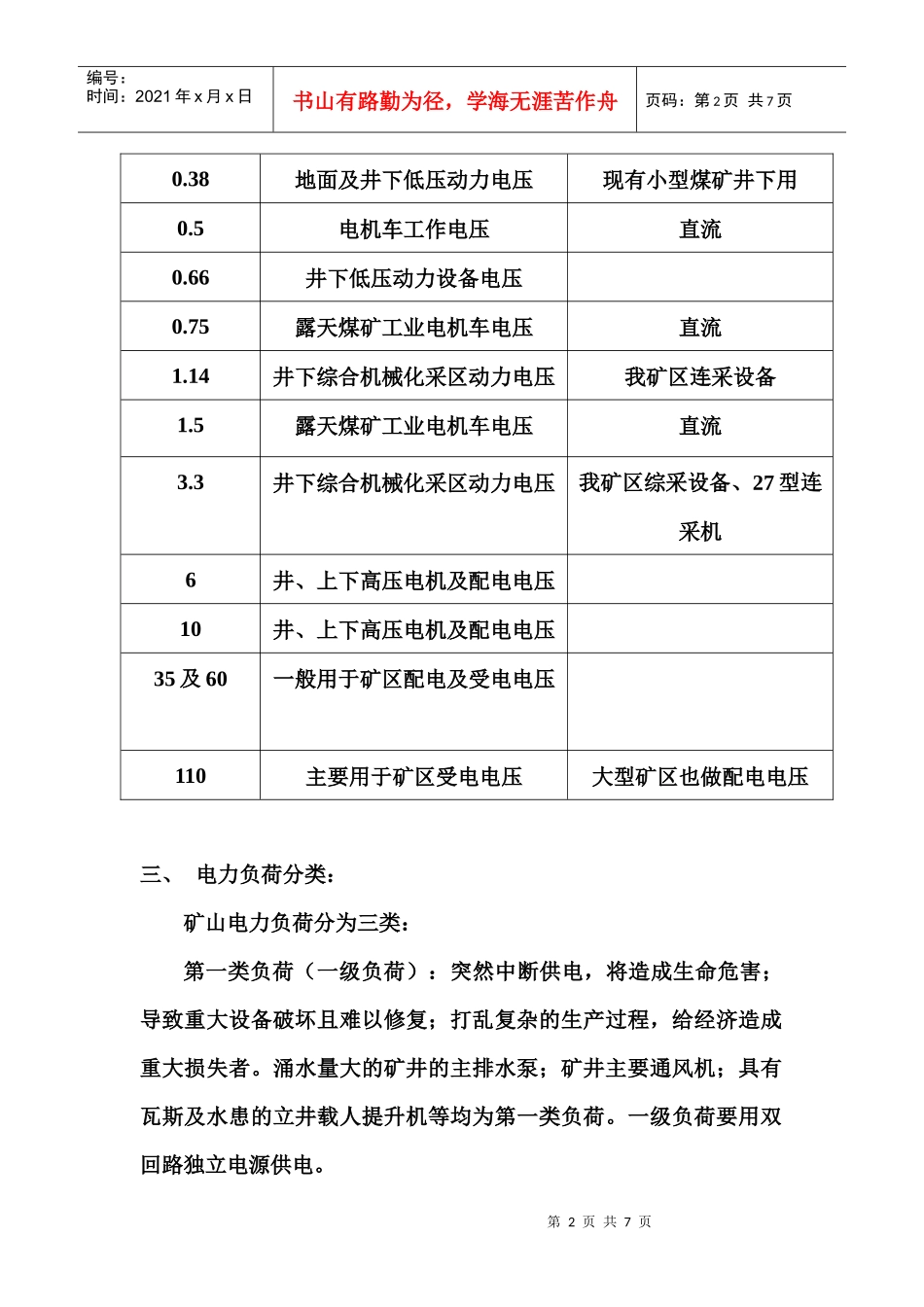

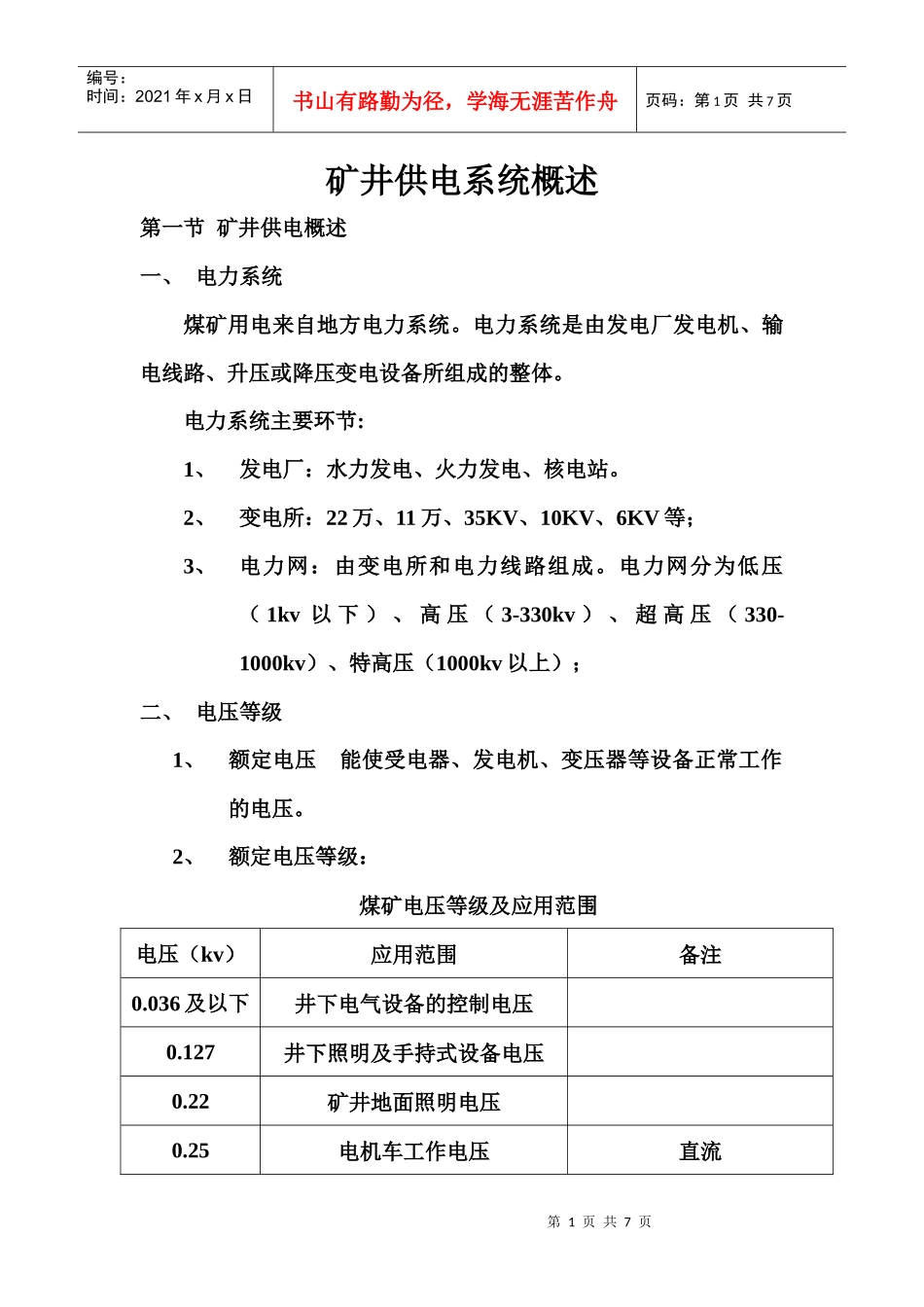

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页矿井供电系统概述第一节矿井供电概述一、电力系统煤矿用电来自地方电力系统。电力系统是由发电厂发电机、输电线路、升压或降压变电设备所组成的整体。电力系统主要环节:1、发电厂：水力发电、火力发电、核电站。2、变电所：22万、11万、35KV、10KV、6KV等；3、电力网：由变电所和电力线路组成。电力网分为低压（1kv以下）、高压（3-330kv）、超高压（330-1000kv）、特高压（1000kv以上）；二、电压等级1、额定电压能使受电器、发电机、变压器等设备正常工作的电压。2、额定电压等级：煤矿电压等级及应用范围电压（kv）应用范围备注0.036及以下井下电气设备的控制电压0.127井下照明及手持式设备电压0.22矿井地面照明电压0.25电机车工作电压直流第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页0.38地面及井下低压动力电压现有小型煤矿井下用0.5电机车工作电压直流0.66井下低压动力设备电压0.75露天煤矿工业电机车电压直流1.14井下综合机械化采区动力电压我矿区连采设备1.5露天煤矿工业电机车电压直流3.3井下综合机械化采区动力电压我矿区综采设备、27型连采机6井、上下高压电机及配电电压10井、上下高压电机及配电电压35及60一般用于矿区配电及受电电压110主要用于矿区受电电压大型矿区也做配电电压三、电力负荷分类：矿山电力负荷分为三类：第一类负荷（一级负荷）：突然中断供电，将造成生命危害；导致重大设备破坏且难以修复；打乱复杂的生产过程，给经济造成重大损失者。涌水量大的矿井的主排水泵；矿井主要通风机；具有瓦斯及水患的立井载人提升机等均为第一类负荷。一级负荷要用双回路独立电源供电。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页第二类负荷（二级负荷）：突然中断供电，造成大量减产。如大型矿井地面空压机，提升运输设备，向综采工作面供电的采区变电所等。二级负荷一般由双回路供电，也可用一回专用线路供电。第三类负荷（三级负荷）：不属于一、二类负荷的用电设备。对供电无特殊要求。四、煤矿企业对供电的要求：1、供电可靠2、供电安全3、供电经济4、供电质量第二节矿井供电系统矿井供电系统取决于井田范围、煤层埋藏深度、设计年产量、开采方式、涌水量及开采的机械化电气化程度等因素。一般分为深井供电和浅井供电。一、深井供电系统：对于开采煤层埋藏深、用电负荷大、供电距离长的矿井，直接将6kv或10kv高压送入井下的系统一般称为深井供电。神东矿区属于深井供电。二、浅井供电系统：煤层埋藏浅、负荷较小、供电距离短，可通过井筒或钻孔直接将低压送入井下，成为浅井供电。三、综采工作面供电系统第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页神东矿区综采工作面采取10kv或6kv向工作面移动变电站设备列车供电，然后经过移动变电站降压变为3.3kv、1.14kv及0.66kv等电压,通过控制开关向工作面和顺槽不同电压等级的设备进行供电。第三节矿井供电设备及采区控制设备矿井的供电设备主要有高压配电装置、变压器、移动变电站和低压馈电、磁力启动器开关等。一、高压配电装置：矿用一般型高压开关柜：神东矿区主要用于低瓦斯矿井的盘区第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页变电所。矿用隔爆型高压配电装置：矿区主要有BGP系列，主要用于采区变电所和采区配电及高瓦斯矿井的中央变电所配电。二、矿用变压器：KSJ型：矿用三相油浸自冷式变压器，神东矿区不用；KSGB型：矿用隔爆干式变压器，神东矿区主要用于采区或盘区变电所内作为所用变压器。三、低压配电开关矿用隔爆型真空馈电：矿区主要有KBZ系列，配电点应用较多。矿用隔爆自动馈电开关：DW系列。矿区主要用于660v供电系统。四、移动变电站1、矿用隔爆型移动变电站：矿区主要有国产KBSGZY型、英国BRUSH、南非DIMAKO、澳大利亚AMCONTRL等几种类型；五、采区控制设备：1、国产矿用隔爆型磁力启动器及组合开关：...
