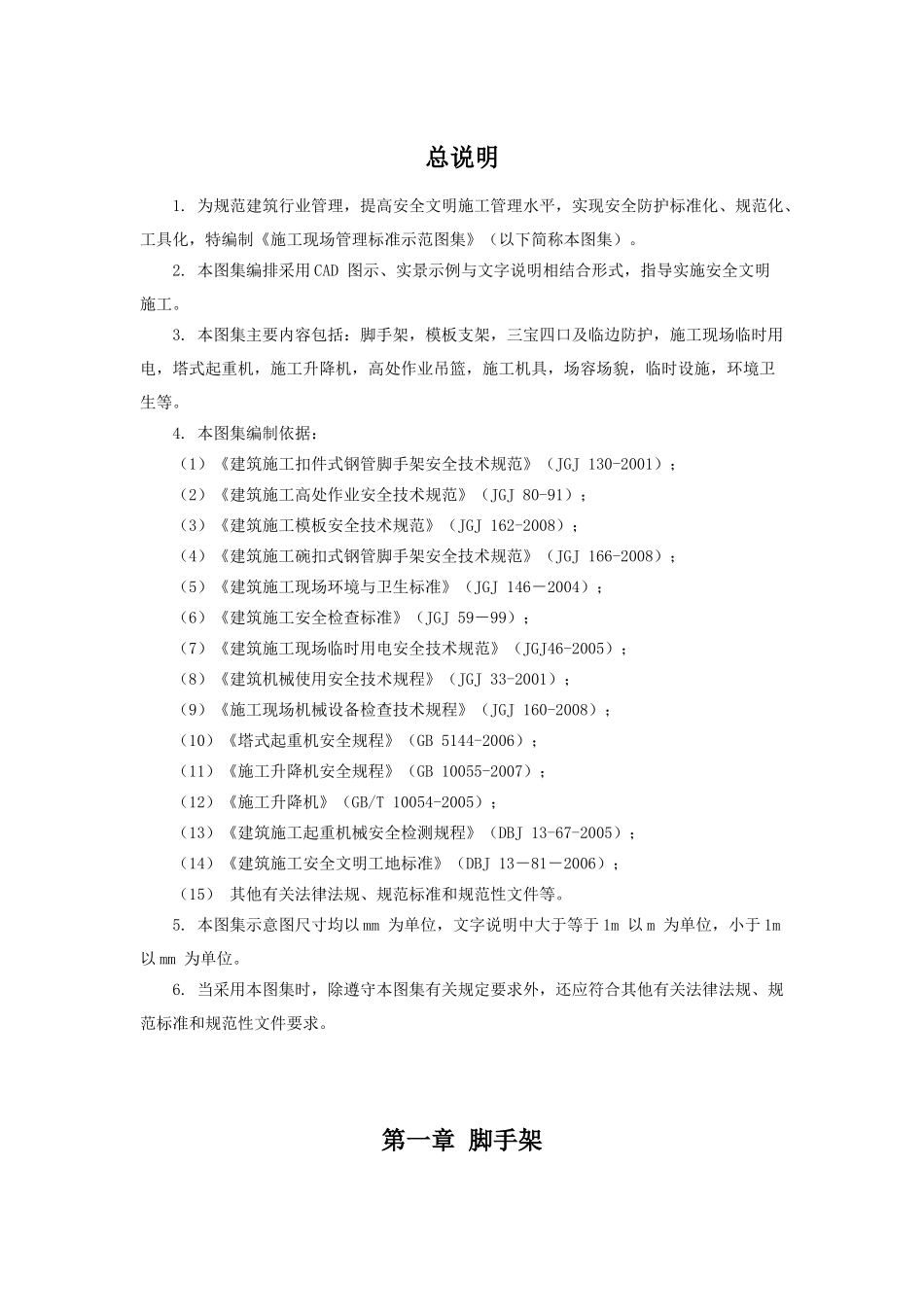

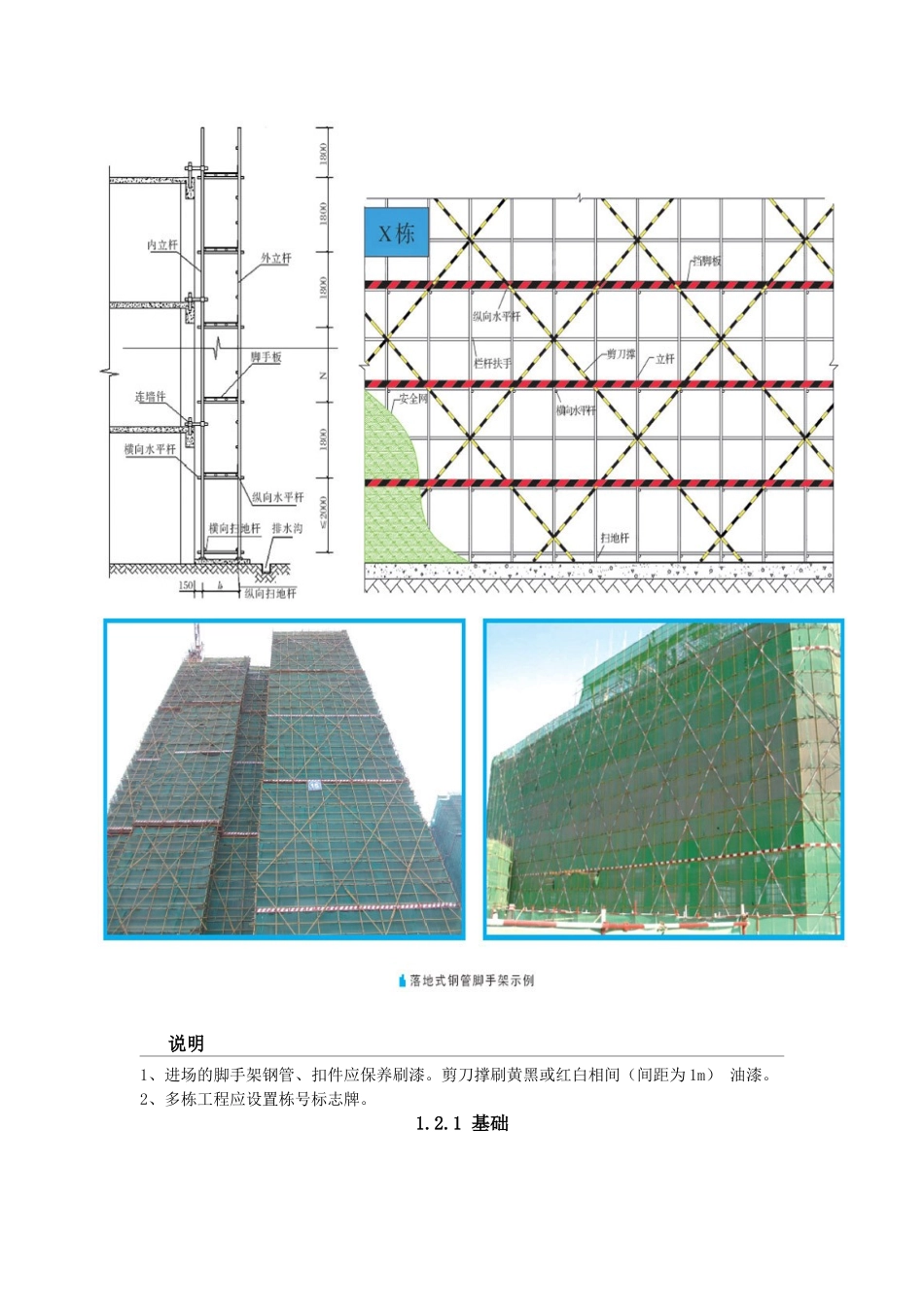

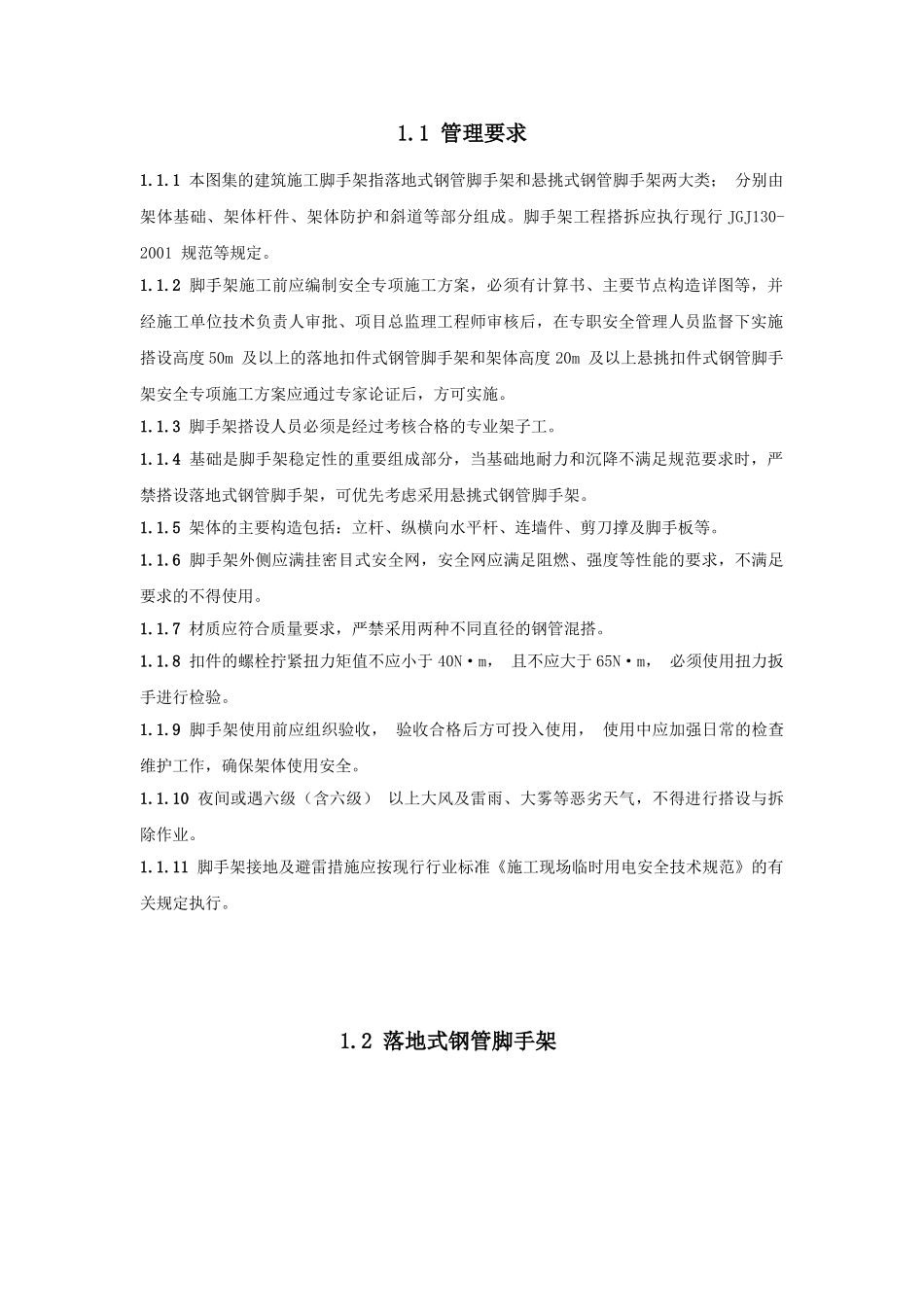

总说明1.为规范建筑行业管理，提高安全文明施工管理水平，实现安全防护标准化、规范化、工具化，特编制《施工现场管理标准示范图集》（以下简称本图集）。2.本图集编排采用CAD图示、实景示例与文字说明相结合形式，指导实施安全文明施工。3.本图集主要内容包括：脚手架，模板支架，三宝四口及临边防护，施工现场临时用电，塔式起重机，施工升降机，高处作业吊篮，施工机具，场容场貌，临时设施，环境卫生等。4.本图集编制依据：（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；（2）《建筑施工高处作业安全技术规范》（JGJ80-91）；（3）《建筑施工模板安全技术规范》（JGJ162-2008）；（4）《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）；（5）《建筑施工现场环境与卫生标准》（JGJ146－2004）；（6）《建筑施工安全检查标准》（JGJ59－99）；（7）《建筑施工现场临时用电安全技术规范》（JGJ46-2005）；（8）《建筑机械使用安全技术规程》（JGJ33-2001）；（9）《施工现场机械设备检查技术规程》（JGJ160-2008）；（10）《塔式起重机安全规程》（GB5144-2006）；（11）《施工升降机安全规程》（GB10055-2007）；（12）《施工升降机》（GB/T10054-2005）；（13）《建筑施工起重机械安全检测规程》（DBJ13-67-2005）；（14）《建筑施工安全文明工地标准》（DBJ13－81－2006）；（15）其他有关法律法规、规范标准和规范性文件等。5.本图集示意图尺寸均以mm为单位，文字说明中大于等于1m以m为单位，小于1m以mm为单位。6.当采用本图集时，除遵守本图集有关规定要求外，还应符合其他有关法律法规、规范标准和规范性文件要求。第一章脚手架1.1管理要求1.1.1本图集的建筑施工脚手架指落地式钢管脚手架和悬挑式钢管脚手架两大类；分别由架体基础、架体杆件、架体防护和斜道等部分组成。脚手架工程搭拆应执行现行JGJ130-2001规范等规定。1.1.2脚手架施工前应编制安全专项施工方案，必须有计算书、主要节点构造详图等，并经施工单位技术负责人审批、项目总监理工程师审核后，在专职安全管理人员监督下实施搭设高度50m及以上的落地扣件式钢管脚手架和架体高度20m及以上悬挑扣件式钢管脚手架安全专项施工方案应通过专家论证后，方可实施。1.1.3脚手架搭设人员必须是经过考核合格的专业架子工。1.1.4基础是脚手架稳定性的重要组成部分，当基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑式钢管脚手架。1.1.5架体的主要构造包括：立杆、纵横向水平杆、连墙件、剪刀撑及脚手板等。1.1.6脚手架外侧应满挂密目式安全网，安全网应满足阻燃、强度等性能的要求，不满足要求的不得使用。1.1.7材质应符合质量要求，严禁采用两种不同直径的钢管混搭。1.1.8扣件的螺栓拧紧扭力矩值不应小于40N·m，且不应大于65N·m，必须使用扭力扳手进行检验。1.1.9脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。1.1.10夜间或遇六级（含六级）以上大风及雷雨、大雾等恶劣天气，不得进行搭设与拆除作业。1.1.11脚手架接地及避雷措施应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执行。1.2落地式钢管脚手架说明1、进场的脚手架钢管、扣件应保养刷漆。剪刀撑刷黄黑或红白相间（间距为1m）油漆。2、多栋工程应设置栋号标志牌。1.2.1基础说明1、脚手架地基应平整夯实。2、脚手架的立柱不能直接立于地面上，应加设底座或垫板，垫板厚度不小于50mm。3、遇有坑槽时，立杆应下到槽底或在槽上加设底梁。4、脚手架基础设置不得小于200mm×200mm的浅排水沟。5、对搭设在楼面上的脚手架，应对楼面承载力进行验算。1.2.2杆件1立杆、纵横向杆件布设说明1、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。2、主节点处必须设置纵横向水平杆。3、使用竹脚手板时，横向水平杆设置在纵向水平杆的下方。4、使用竹串片板时，横向水平杆设置在纵向水平杆的上方。2连墙件布设说明1、脚手架必须采用刚性连墙件。2、连墙杆应与墙面垂直，不准向上倾斜，向下倾斜角不得超过15°。3、连墙件必须...
