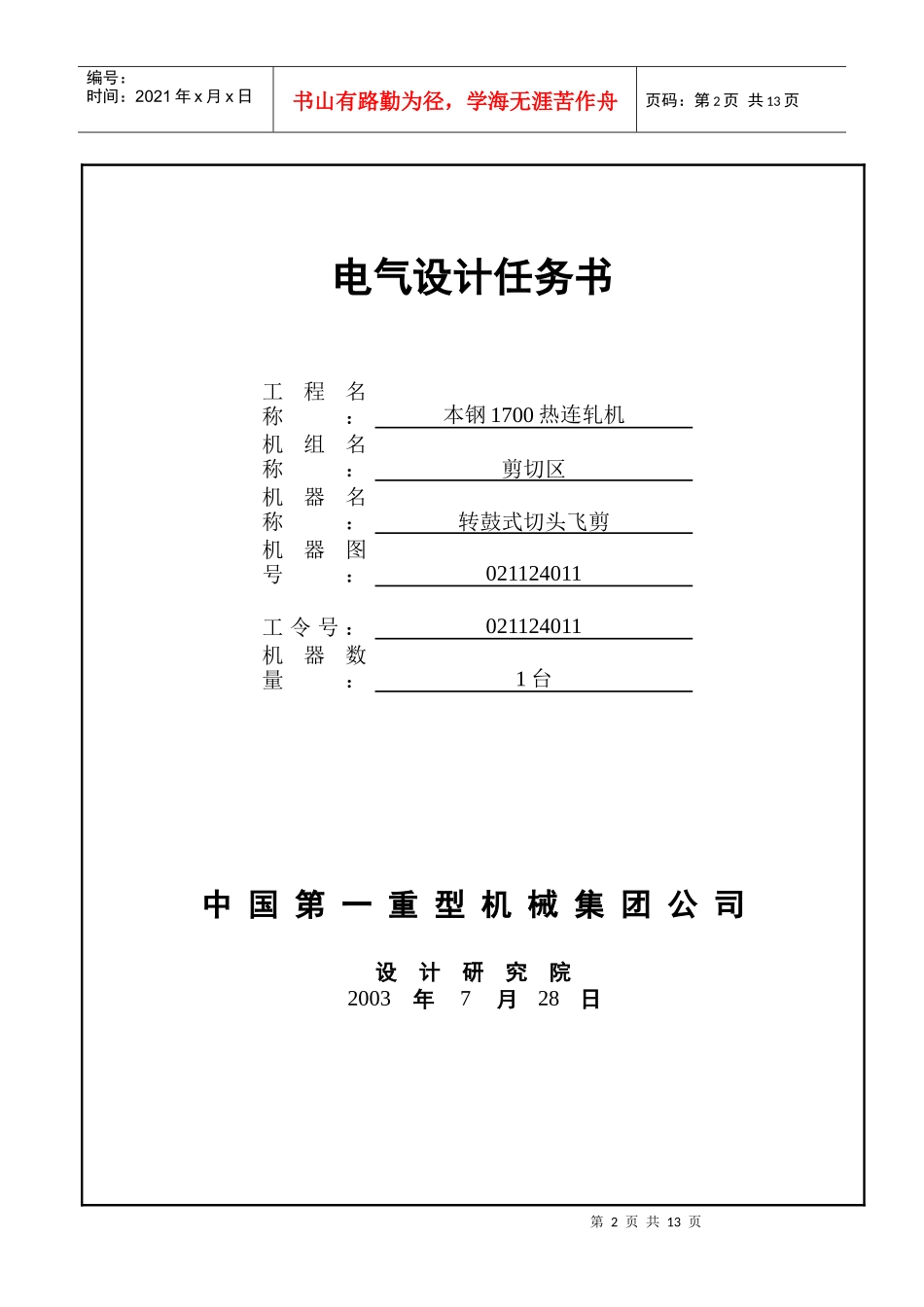

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页任务书编号021124-011-ZJDQ第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页电气设计任务书中国第一重型机械集团公司设计研究院2003年7月28日工程名称：本钢1700热连轧机机组名称：剪切区机器名称：转鼓式切头飞剪机器图号：021124011工令号：021124011机器数量：1台第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页一用途二结构简图、设备组成三技术数据四工作方式五电气设备六电气、自动化控制七联锁第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页一、用途切头飞剪用于将运行中的钢坯切去头部和尾部，以便钢坯顺利进入精轧机，并且可以提高成品的头、尾质量。二、结构设备组成切头飞剪采用转鼓式结构，由一台750kW交流电机通过齿式联轴器与主减速机相连，主减速机输出端通过鼓形齿联轴器与下转鼓相连。上下转鼓间由同步齿轮相连。当电机转动时带动下转鼓转动，上转鼓也同时转动，由装在上下转鼓上的剪刃剪切带坯。上下转鼓经双列园柱滚子轴承装到机架内，机架通过预紧螺栓与底座把合一起（见图1）。图1飞剪结构简图三、技术数据结构形式：转鼓式剪刃布置：双剪刃90°轧件断面尺寸：34×1430(管坯钢)40×1580(普炭钢)最大剪切力：6500kN剪切力矩：1750kNm剪切温度：900-1050(℃℃管坯钢)870-1050(℃℃普炭钢)剪切速度：0.5-2m/s剪刃重叠量：8mm剪刃长度：1700mm转鼓中心距：1000mm剪刃回转半径：max.504mm剪刃间隙：0.6-0.9mm材料剪切强度极限：115N/mm2(管坯钢900℃时)100N/mm2(普炭钢900℃时)第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页最大切头长度：300mm切头长度误差：±30mm折算到电机轴上的静力矩：110Nm折算到电机轴上的转动惯量：285kgm2（不包括电机）主电机：Z560-2P750kWn=0-600r/min主减速机速比：i=22.0848四、工作方式飞剪剪前辊道运送钢坯。剪前导尺使钢坯对中。测速辊测量出带坯的速度，然后反馈至控制系统控制转鼓速度，使带坯的运行速度与剪切速度相匹配(切头时剪刃水平分速度超前带坯速度1%-5%，切尾时剪刃水平分速度滞后带坯速度1%-5%)。在不剪切时，剪刃处于等待位置，就是剪刃的静止位置，在此位置上带钢通过飞剪，而剪刃则由冷却水进行冷却。除了切头切尾外，剪刃均处于该位置。此时切头剪刃处于270°，切尾剪刃处于180°(见图2)。第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页图2剪刃等待位置(通钢位置)(从操作侧看)第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页当飞剪得到切头的指令后，首先将切头剪刃转到240°，该位置就是剪刃的起动位置，当飞剪得到切头起动的指令后，切头剪刃即从240º位置起动加速，在17.75°开始进入剪切，至0°剪切完成，在-20°位置开始制动，在130°位置制动结束，然后再返回到270°等待位置，等待下一个切头指令，再重复以上全过程(见图3)。图3切头时剪刃运动图第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页切尾时切尾剪刃从180°位置转到220º，该位置就是剪刃的起动位置，当飞剪得到切尾起动的指令后，切尾剪刃即从220º位置起动加速，在17.75°开始进入剪切，至0°剪切完成，在-20°位置开始制动，在130°位置制动结束，然后再返回到180°等待位置，等待下一个切尾指令，再重复以上全过程(见图4)。第10页共13页第9页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共13页图4切尾时剪刃运动图主电机工作方式:重复短时工作制，S330%。第11页共13页第10页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共13...
